小型立式皮带研磨设备结构设计

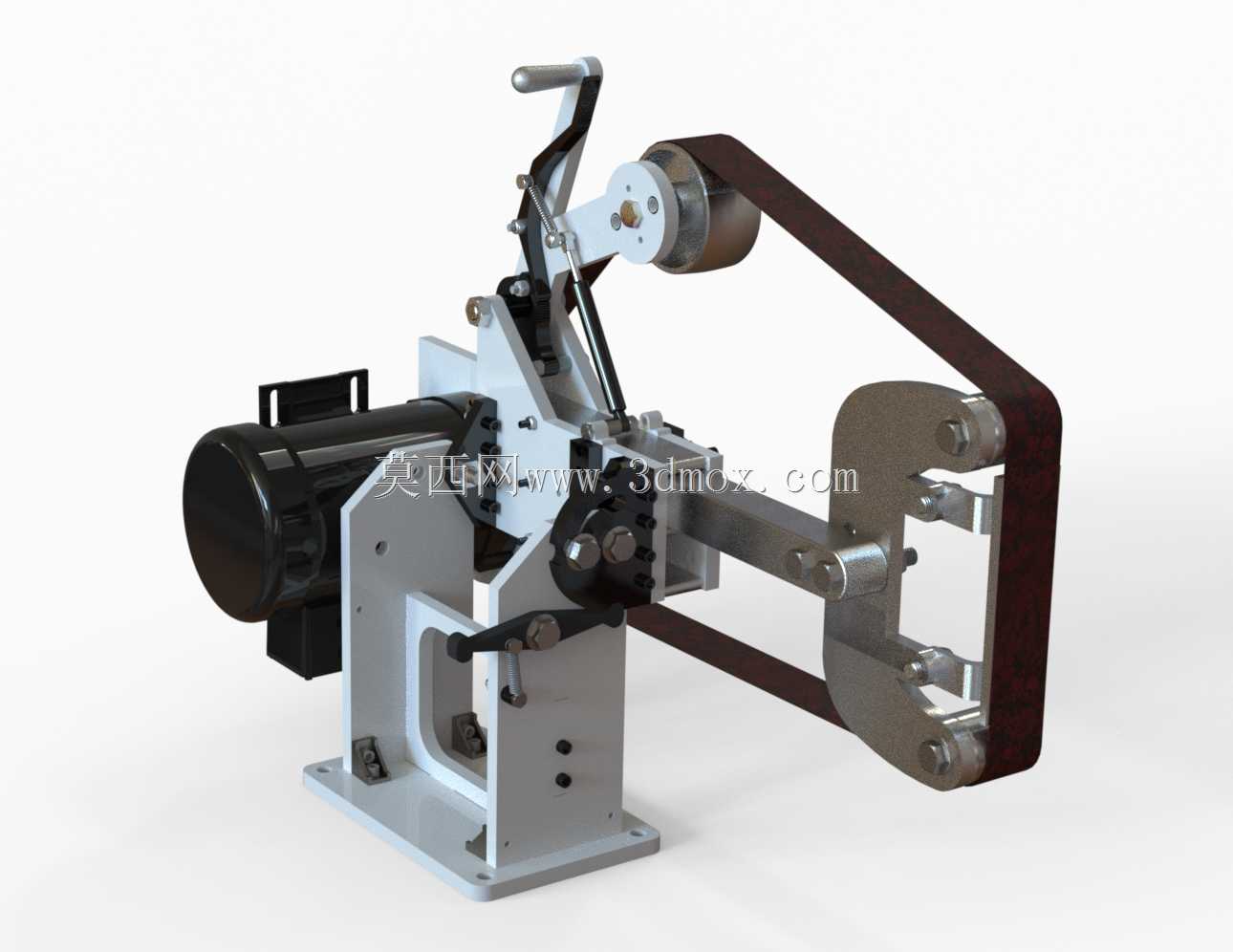

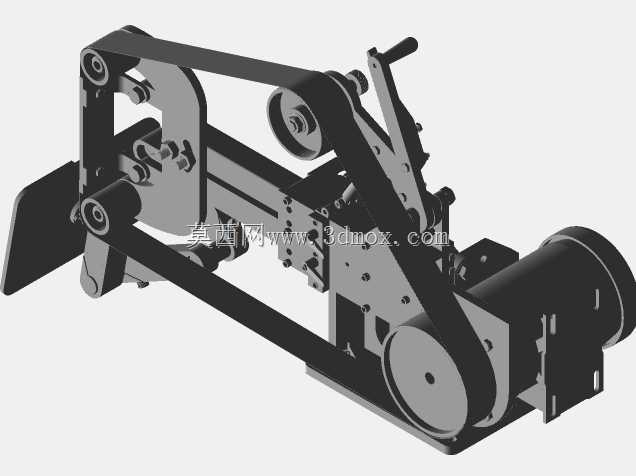

　　这款立式皮带研磨设备主要面向小型五金加工、机修车间、刀具修磨场景设计，可完成金属工件的平面磨削、焊缝打磨、毛刺去除、刃口修磨以及异形曲面的抛光作业，相比手持角磨机，其磨削接触面积更稳定，加工一致性更好，长时间作业的劳动强度更低。设备整体采用立式落地安装结构，底座为加厚钢板折弯焊接成型，底部预留四个螺栓安装孔，可直接固定在车间水泥地面或者钢制工作台上，安装时需保证底座平面水平度误差不超过0.2mm/m，避免高速运转时产生异常振动。动力端采用卧式法兰安装的驱动电机，电机输出轴直接连接主动橡胶轮，省去了中间传动环节，减少了传动损耗与故障点，主动轮表面做滚花处理，增大与砂带的摩擦力，避免砂带高速运转时打滑。

　　张紧机构采用弹簧自动张紧搭配手动微调手柄的结构，扳动手柄可快速松开砂带完成更换，松开手柄后弹簧自动提供恒定张紧力，同时可通过调节螺栓微调张紧行程，适配不同长度公差的环形砂带，张紧力设置为120-150N，既保证砂带运转不打滑，又避免拉力过大导致砂带提前断裂。接触轮组包含不同硬度的橡胶接触轮与平面支撑板，可根据加工需求切换：粗磨时选用硬橡胶接触轮，磨削进给量可达0.1mm/次，适合去除大余量焊疤与氧化皮；精磨与抛光时更换为软橡胶接触轮或者平面支撑板，可获得更均匀的表面粗糙度，适配异形工件的曲面贴合加工。设备的砂带倾角可通过调节臂架的锁紧螺栓进行调整，调节范围在0-90度之间，可满足不同角度的工件磨削需求，比如修磨车刀、

　　钻头等刀具时可调整到合适的倾角方便操作。整机的操作手柄与调节部件均布置在设备正面操作人员伸手可及的范围内，更换砂带、调整张紧力、切换接触轮的操作都不需要借助额外工具，单人即可在3分钟内完成砂带更换作业。安全防护方面，驱动轮与传动部位均设置了钢制防护罩，避免操作人员误触旋转部件，砂带背面设置了挡屑板，可引导磨削产生的铁屑向下方收集区域掉落，减少铁屑飞溅伤人的风险。设备的整体占地尺寸控制在长600mm、宽400mm、高800mm范围内，适合小型加工车间的狭小工位布置，不需要占用过大的生产空间，同时整机重心偏低，运转时的稳定性较好，即使满负荷磨削作业也不会出现明显晃动。
