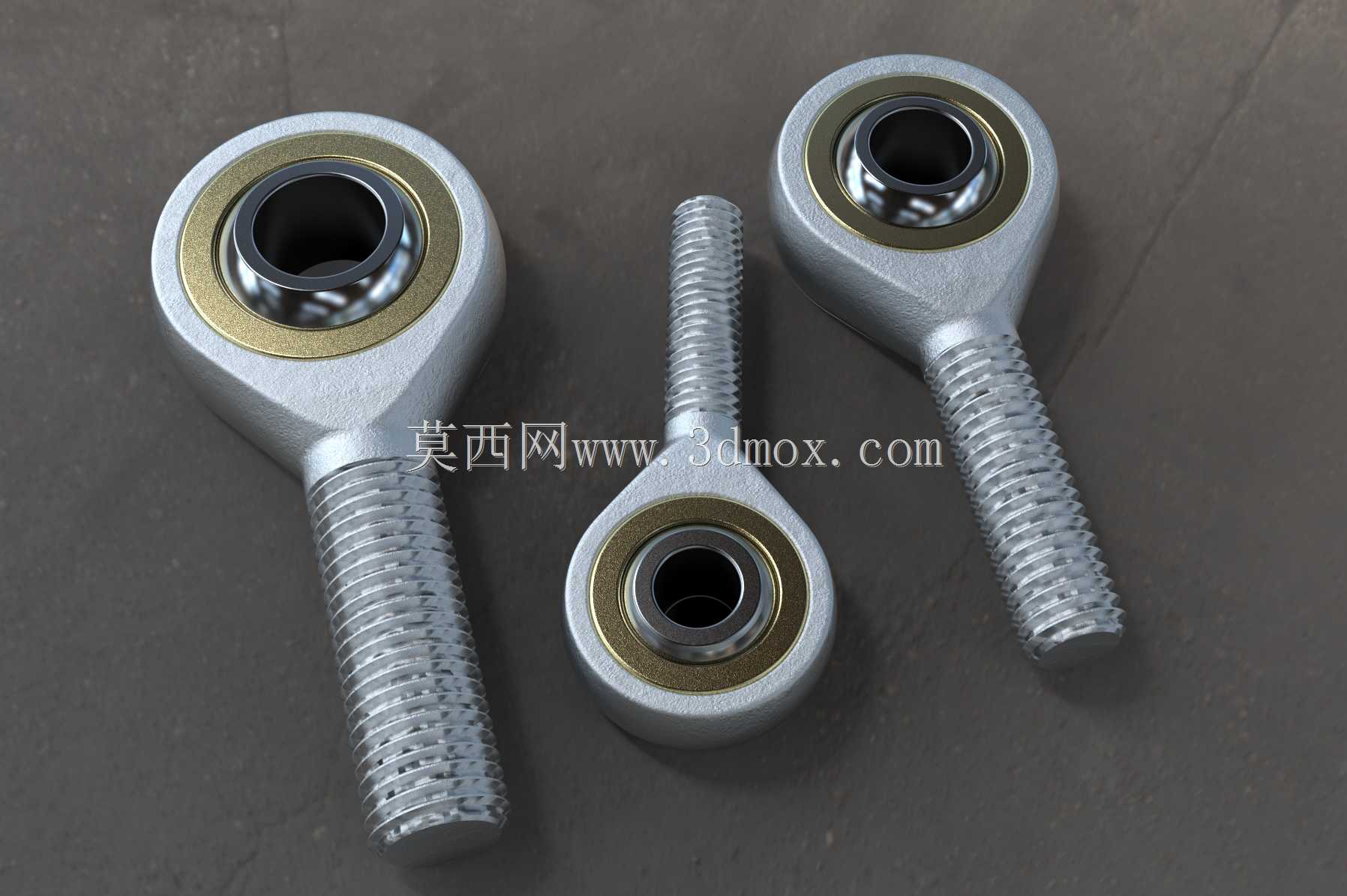

外螺纹杆端关节轴承三维结构设计

　　这类外螺纹杆端关节轴承，在自动化生产线连杆机构、机床操作杆联动结构、工程机械操纵臂、轻工设备摆杆连接场景中应用极广，核心作用是在存在一定角度偏差的两个传动部件之间，传递往复、摆动类载荷，补偿安装过程中产生的同轴度误差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，杆端自带的外螺纹段，是为了直接拧入对应带内螺纹的安装基座或连杆端头，无需额外设计轴承座安装位，能大幅压缩机构的整体安装空间，适合紧凑布局的设备结构。内嵌的自润滑向心关节球头，内圈可在一定锥角范围内任意偏转，能同时承受径向载荷与双向的轴向载荷，相比普通深沟球轴承，对安装面的平行度、轴系的对中精度要求更低，在存在小幅振动、往复摆动的工况下使用寿命更稳定。设计建模时，

　　首先要明确螺纹段的公称直径、螺距与有效旋合长度，这部分尺寸直接决定了连接强度，旋合长度不足会导致受载时螺纹脱扣，过长则会造成安装空间浪费，同时要在螺纹根部设计合理的退刀槽结构，避免螺纹加工收尾处的应力集中，提升杆部的抗疲劳强度。关节球头部分的内外圈配合间隙需要根据使用工况设定，重载工况下间隙取较小值保证传动刚度，轻载高速摆动场景下可适当放大间隙降低摩擦阻力，外圈与杆端本体的过盈配合量要经过校核，避免受冲击载荷时外圈从杆端座孔内脱出。安装边界方面，需要预留足够的球头摆动空间，避免球头偏转时与周边安装结构发生干涉，螺纹段的安装基准面要与杆端轴线保持垂直，保证螺纹旋合后受力均匀，内圈的安装孔公差要匹配对应连接销轴的尺寸，

　　通常采用间隙配合方便装配，同时要保证销轴的轴向固定可靠，避免工作过程中销轴窜动导致轴承偏磨。这类零件建模时要覆盖全系列尺寸配置，不同公称直径的型号对应不同的额定载荷，选型时需要根据机构的实际受力大小、摆动频率、偏转角度范围匹配对应规格，不能仅靠安装尺寸随意替换，否则容易出现杆部断裂、球头脱出等失效问题。
