气动双瓣蛤壳式卸料闸门结构设计

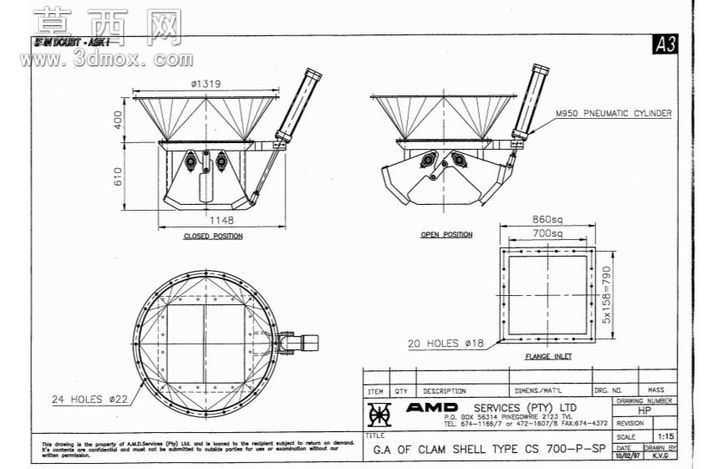

本次设计的蛤壳门为气动驱动的双瓣式卸料闸门，整体采用对称式结构布局，建模过程中优先围绕工况适配性展开结构规划，首先确定圆形法兰进料口与方形出料口的衔接过渡结构，进料端法兰设置24个φ22规格的安装孔位，出料端法兰设置20个φ18规格的安装孔位，保证设备与上下游管线的安装适配性。建模时对两瓣对称的弧形阀瓣做了运动轨迹仿真验证，确保阀瓣在闭合状态下能够完全密封通径，开启状态下可形成最大化的卸料通流面积，避免物料卡滞。驱动端配置M950规格的标准气动气缸，通过铰接支架与阀瓣摇臂连接，建模时严格匹配气缸的安装行程与摆角范围，保证驱动力矩能够平稳传递至阀瓣，实现启闭动作的顺畅运行。整体壳体采用焊接式箱型结构，建模时对壳体的壁厚做了等强度优化，在保证结构刚性的前提下尽可能降低设备自重，同时对铰接轴的安装座做了加强筋结构设计，避免长期启闭动作带来的结构变形。图纸中分别绘制了阀门闭合、开启两种状态的外形视图，同时配套了俯视图、侧视图以及安装法兰的局部详图，完整标注了各部分的外形尺寸、安装孔位参数与接口规格，建模过程中所有尺寸均严格遵循图纸标注的公差要求，对配合面做了精度预留，保证后续加工装配的可行性。材质选择上，壳体与阀瓣主体采用普通碳素结构钢，铰接轴类零件采用调质处理的合金结构钢，密封面预留了耐磨衬板的安装位置，可根据输送物料的磨琢性选择对应的耐磨材质，提升设备的整体使用寿命。设计过程中充分考虑了设备的维护便捷性，气缸安装座采用可拆卸式螺栓连接结构，铰接位置预留了润滑注油通道，日常维护时无需拆解整体壳体即可完成易损件的更换与润滑保养。
