工业循环水系统管道冷却塔结构设计

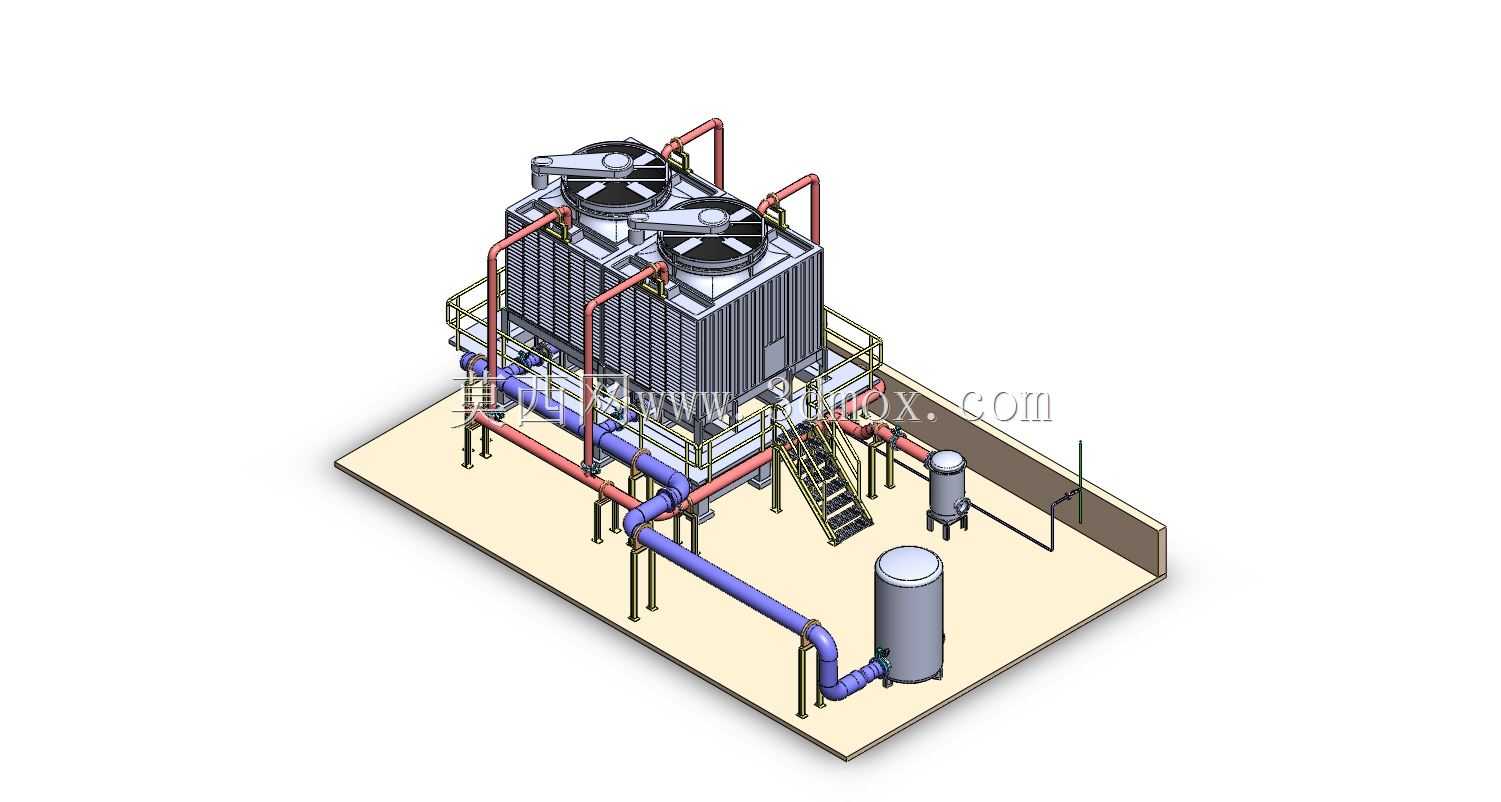

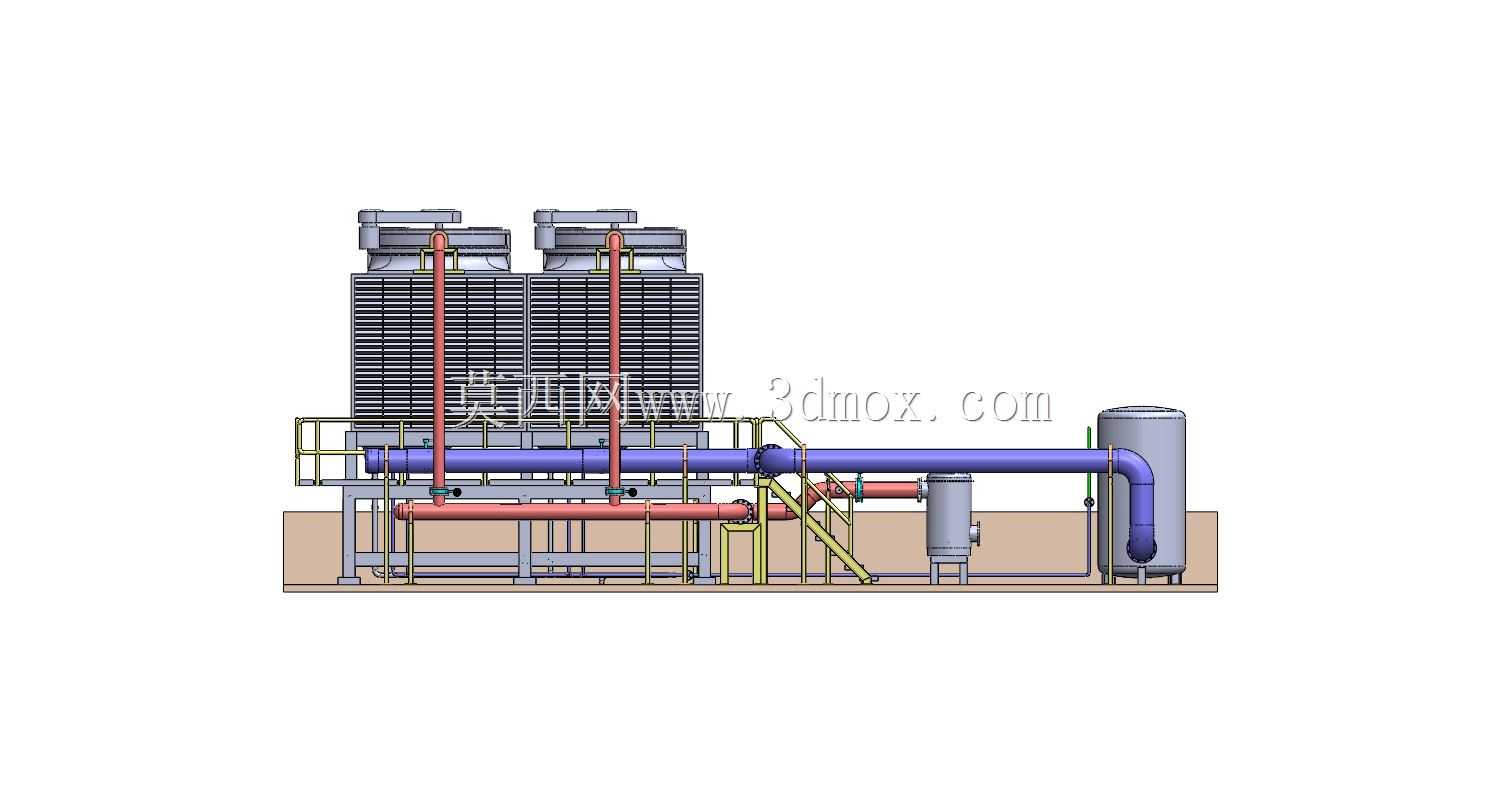

　　这套管道冷却塔三维结构，主要面向工业厂区循环冷却水系统的配套设计需求，常见应用场景包含机械加工车间工艺冷却、中央空调水冷机组配套、化工反应装置循环水降温、空压机站余热排出等需要持续带走工艺废热的工况，核心作用是通过气水接触换热，把携带工艺废热的循环水降温至设定回水温度，保障前端换热设备的运行工况稳定。从结构设计逻辑来看，整套模型完整还原了现场落地式安装的冷却塔总成，包含双风机散热单元、布水填料层、上下循环水管道组、检修爬梯与安全护栏、配套立式储水罐体、平台基座等全部实体结构，没有做简化省略，能直接用于厂区管线排布的碰撞检查、安装空间预留校核。设计过程中优先考虑了现场安装的边界条件：整套设备采用混凝土平台落地安装，

　　底部支撑腿的间距匹配常规工业平台的承重梁排布，进出水主管道采用大口径紫蓝色涂装的循环水管，沿平台下方架空排布，管道转弯处全部采用标准弯头衔接，支架间距符合工业管道安装规范，避免运行过程中出现水锤振动带来的管路位移。顶部的双风机单元采用对称排布，相比单风机结构能提升30%左右的散热风量，适配中等热负荷的循环水需求，风机外侧设置防护网罩，避免运行过程中杂物卷入。侧面的检修爬梯直接连通顶部风机检修平台，护栏高度符合工业安全防护标准，日常运维人员可以直接通过爬梯到达顶部完成风机检修、布水器清理等作业。配套的两个立式罐体分别为过滤储水罐与稳压补水罐，紧邻冷却塔主体布置，连接管路全部做了最短路径优化，减少管路沿程阻力损失，罐体底部设置排污接口，

　　方便日常运维时排出沉积的水垢与杂质。在外形安装尺寸的适配性上，整套设备的长宽预留了足够的检修通道空间，侧面距离墙体或者其他设备的安全距离满足工业设备安装规范，管道的法兰接口位置、标高都匹配常规工业循环水系统的接口标准，设计人员可以直接参考这套结构完成厂区冷却系统的整体布局，不需要再重新核算基础承重、管路走向的合理性，也能直接用于施工前的技术交底，让安装团队直观理解整套设备的装配关系，减少现场施工的错装漏装问题。
