DN100法兰式潜水排污泵结构设计

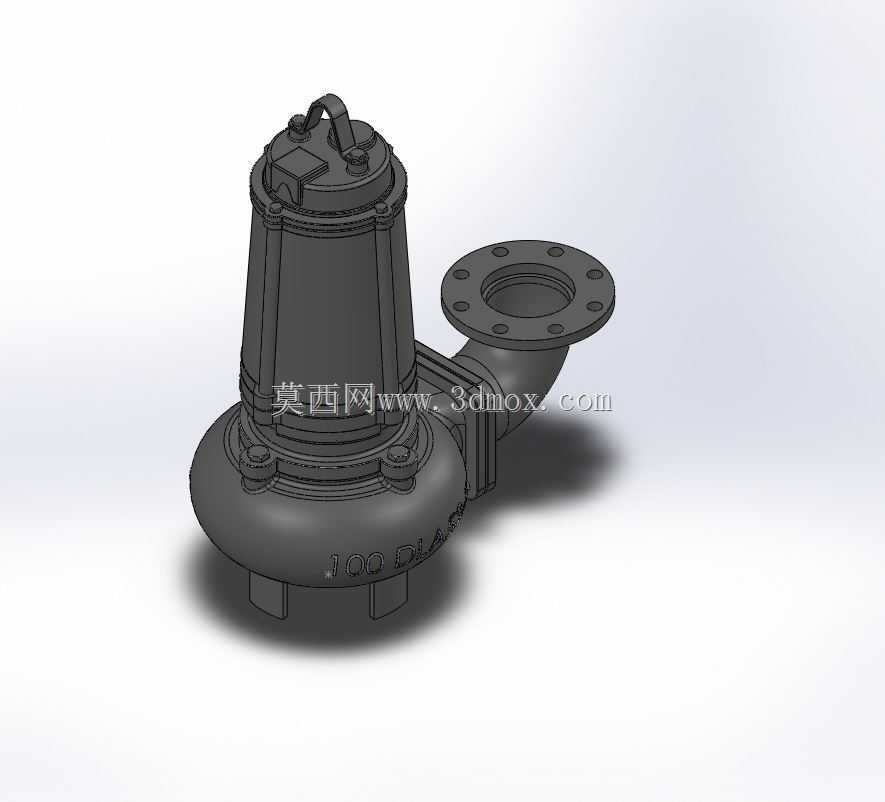

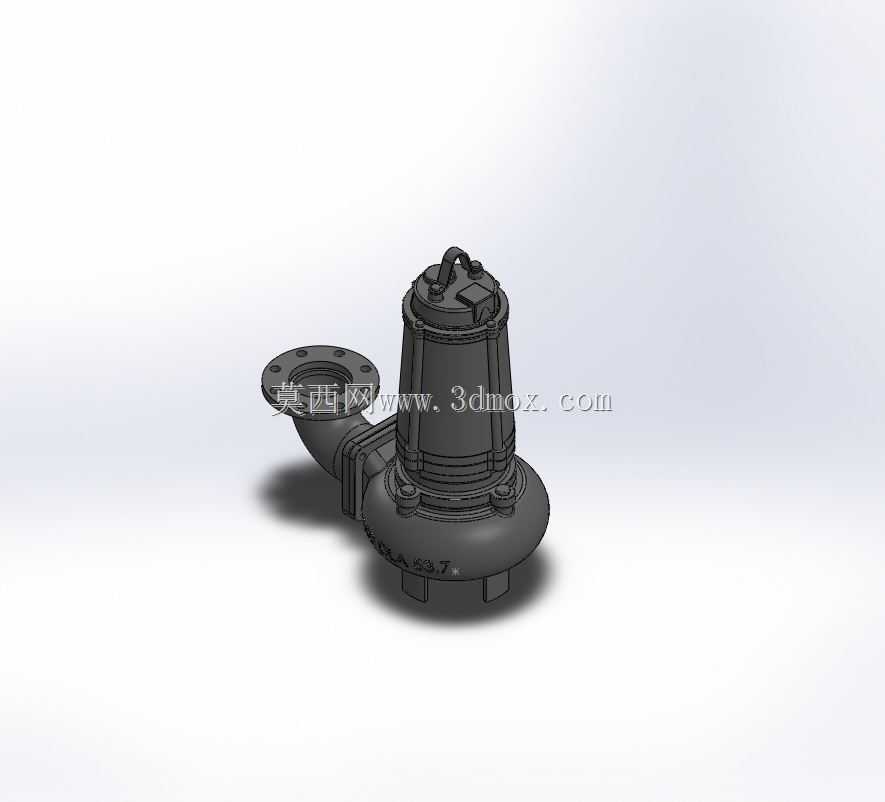

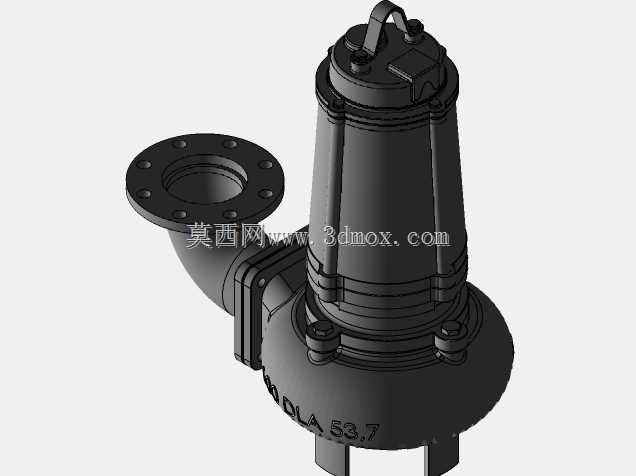

　　这款DN100规格的潜水排污设备，核心应用场景集中在市政管网雨污提升、工业厂区废水排放、建筑地下室汛期排水、污水处理厂构筑物间介质输送等工况，日常作业时整机潜入液面以下工作，无需搭建地面泵房，可大幅缩减项目土建投入与管线铺设长度。从结构设计逻辑来看，建模阶段优先匹配潜水工况的密封可靠性，上部电机腔体采用一体化冲压外壳搭配多道径向静密封结构，接线端设置独立密封仓，避免长期浸水状态下介质渗入电机绕组造成绝缘失效；顶部的提手结构按照整机满载重量的1.5倍安全系数设计受力截面，兼顾现场安装吊装与后期检修提吊的操作需求，提手与电机上盖的连接位置做了局部加厚处理，避免起吊时应力集中造成结构断裂。下部泵体采用蜗壳式流道设计，

　　建模时对过流断面做了圆弧过渡处理，减少介质流经泵腔时的水力损失，同时宽大的流道截面可允许一定直径的固体颗粒与纤维杂物通过，降低运行过程中叶轮被杂物缠绕卡滞的概率；出水口采用标准DN100法兰连接结构，法兰盘上的螺栓孔位置、密封面凸台尺寸完全匹配通用管路法兰标准，现场安装时无需额外加工转接件，可直接与同规格的排水管线对接，法兰背面与泵体出水段的衔接位置做了加强筋布置，抵消管线连接时产生的附加弯矩，避免长期运行出现连接部位开裂渗漏。叶轮与电机输出轴采用锥面配合加键传动的连接方式，相比平键直孔配合，锥面结构可实现自动对中，传递扭矩时受力更均匀，同时方便后期检修时的叶轮拆卸；泵体底部的支撑脚按照三点稳定支撑原则布置，

　　支撑高度预留足够的底部过流空间，避免设备放置在集水坑底部时被淤泥杂物堵塞进水口，支撑脚的厚度与接地面积经过校核，可承受整机重量同时抵抗水流冲击产生的侧向力，保证设备运行时的放置稳定性。从安装边界尺寸来看，整机最大外径控制在法兰盘外径范围内，安装时只要预留尺寸略大于法兰外径的吊装空间即可顺利下放至集水坑内，整机高度方向的尺寸匹配常规集水坑的有效水深设计，最低运行液位可覆盖电机上部冷却段，保证电机运行时产生的热量可通过周围介质及时带走，避免干烧造成绕组过热损坏。建模过程中对各部件的配合公差做了匹配设定，电机腔体与泵体连接的止口位置采用H7/h6的间隙配合，既保证装配时的同轴度要求，又能让现场检修时顺利拆解；

　　密封件的安装槽尺寸严格匹配对应规格O型圈的压缩量要求，压缩率控制在15%-25%的合理区间，既保证密封效果，又避免压缩量过大造成密封件过早老化失效。针对实际运行中可能出现的过载情况，泵轴的直径按照最大轴功率的1.2倍安全系数做了强度校核，轴肩过渡位置采用圆角处理，减少应力集中，避免长期交变载荷作用下出现轴断裂的故障；电机外壳的散热筋沿轴向均匀布置，既增加了散热面积，又能在设备下放过程中起到导向作用，避免外壳与井壁磕碰造成变形。设备的整体重心经过调整，位于整机轴线的中下部位置，吊装下放时可保持垂直姿态，不会出现倾斜卡滞在井筒内的情况，同时垂直的安装姿态可保证机械密封的摩擦副受力均匀，延长密封件的使用寿命。在流道设计上，蜗壳的断面面积沿着叶轮旋转方向逐渐扩大，将介质流出叶轮时的动压平稳转化为静压，降低泵内的湍流损失，提升设备运行效率；进水口位于泵体底部正下方，正对叶轮中心位置，介质进入叶轮时流态更平稳，减少进水涡流造成的效率下降与运行振动。
