家用浅井自吸供水泵结构设计

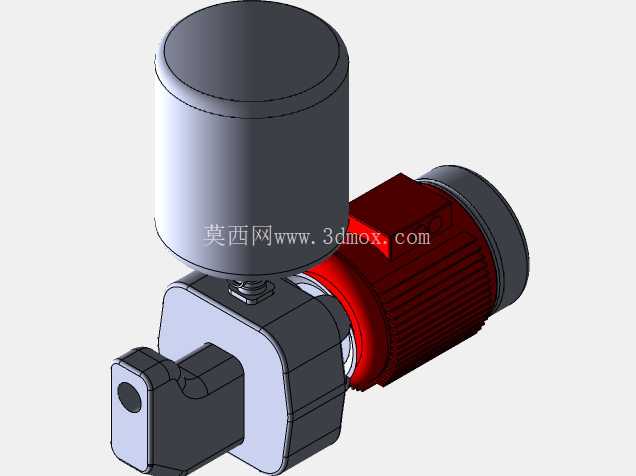

　　这款浅井供水泵的三维结构，核心面向农村分散式供水、庭院自备井取水的民用场景，适配浅表层地下水的提水作业，也可用于小型经营性场所的自来水增压、景观水循环补水等工况，解决无市政管网覆盖区域的取水输水需求。从结构布局来看，驱动端采用卧式电机直连泵体的设计，省去了中间联轴器传动的冗余结构，既压缩了整机的轴向安装尺寸，也降低了传动环节的功率损耗，日常维护时无需额外校准传动同轴度，对非专业运维的民用场景十分友好。

　　泵体顶部设置的圆柱形压力罐，是整机实现自动启停控制的核心结构，罐内预充的压缩空气可以缓冲管路水压波动，当用户端开启水龙头出水时，罐内预存压力推动水流输出，水压下降到设定阈值后电机自动启动提水，关闭用水端后泵体持续向罐内充水升压，达到压力上限后电机自动停机，无需人工值守操作，适配家庭间歇性用水的使用习惯。进出水口的口径配置经过实际工况匹配，进水口采用1又1/4英寸规格，相比出水口更大的通径可以降低进水流速，减少泵进口的管路阻力损失，避免浅井取水时因进口流速过高产生气蚀，影响泵的运行效率与使用寿命；出水口采用1英寸规格，匹配常规家用供水支管的通径标准，无需额外加装变径接头即可对接常见的民用PPR、镀锌供水管道，降低现场安装的配件成本。

　　建模过程中对安装边界做了充分的约束考量，整机底部的安装脚位预留了标准螺栓过孔，孔位间距匹配民用小型泵类常用的安装基座尺寸，不管是固定在水泥基座上还是加装减震脚垫放置在平整地面，都能保证运行时的稳定性，不会因电机转动的振动产生位移。泵体流道的建模采用了渐扩式压水室结构，叶轮腔的型线经过平滑过渡处理，减少水流在泵腔内的涡流损失，针对浅井取水的低扬程大流量需求，叶轮的叶片角度做了针对性调整，在额定转速下可以满足3-5口之家的日常用水流量需求，同时兼顾输水过程中的压力稳定性。电机外壳的散热筋结构做了等距排布建模，保证长时间运行时的散热效率，即使夏季高温环境下连续运行，也能将电机温升控制在绝缘等级允许的范围内，避免过热烧毁。

　　接线盒的位置设置在电机侧上方，远离泵体的进出水端，降低管路漏水时滴溅到接线部位引发漏电的风险，符合民用电气设备的安全设计要求。从建模细节来看，泵体与电机连接的密封部位预留了标准机械密封的安装位，替换密封件时可以直接选用通用规格的标准件，无需定制特殊配件，降低后期的维护成本。压力罐与泵体的连接采用标准管螺纹接口，现场安装时可以根据实际安装空间调整压力罐的朝向，适配不同的安装空间约束，不管是狭小的设备间还是室外井旁的简易防护棚内，都能顺利完成管路对接。整机的重心经过布局优化，重心落在安装脚位的中心区域，吊装搬运时无需额外做配重平衡，单人即可完成短距离的移位安装，适配民用场景下缺乏专业吊装设备的实际情况。
