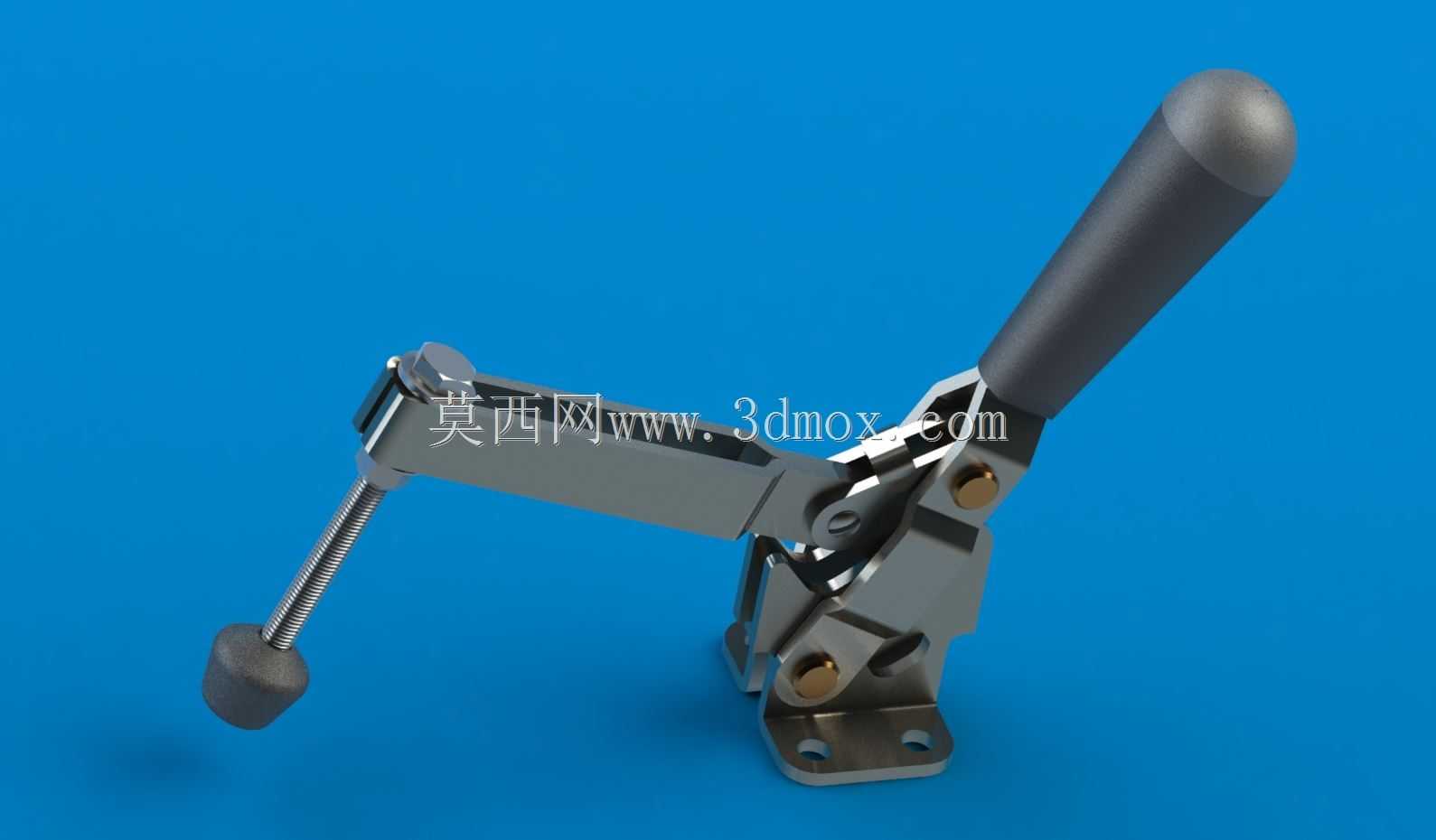

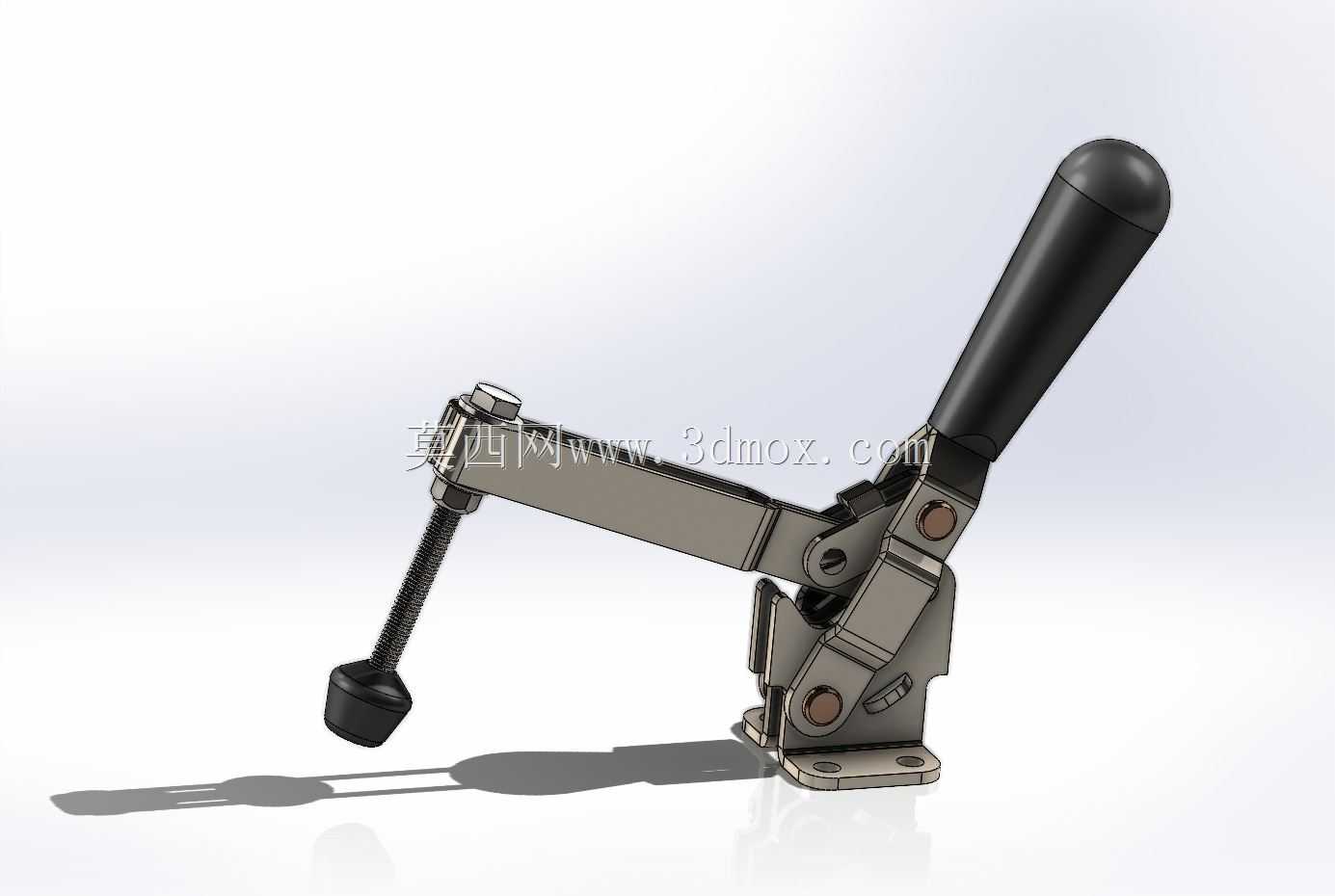

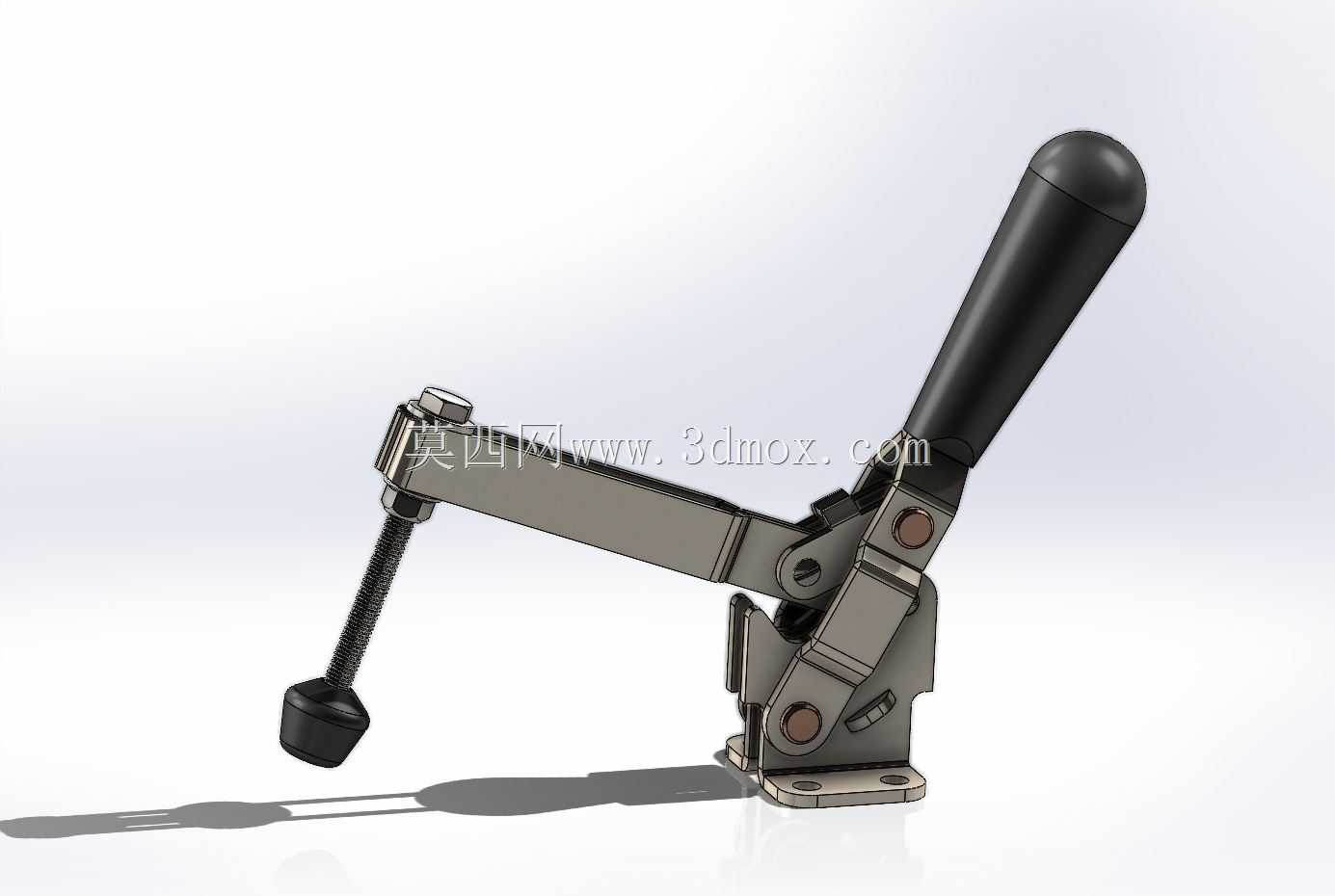

快速压紧式肘节夹具结构设计方案

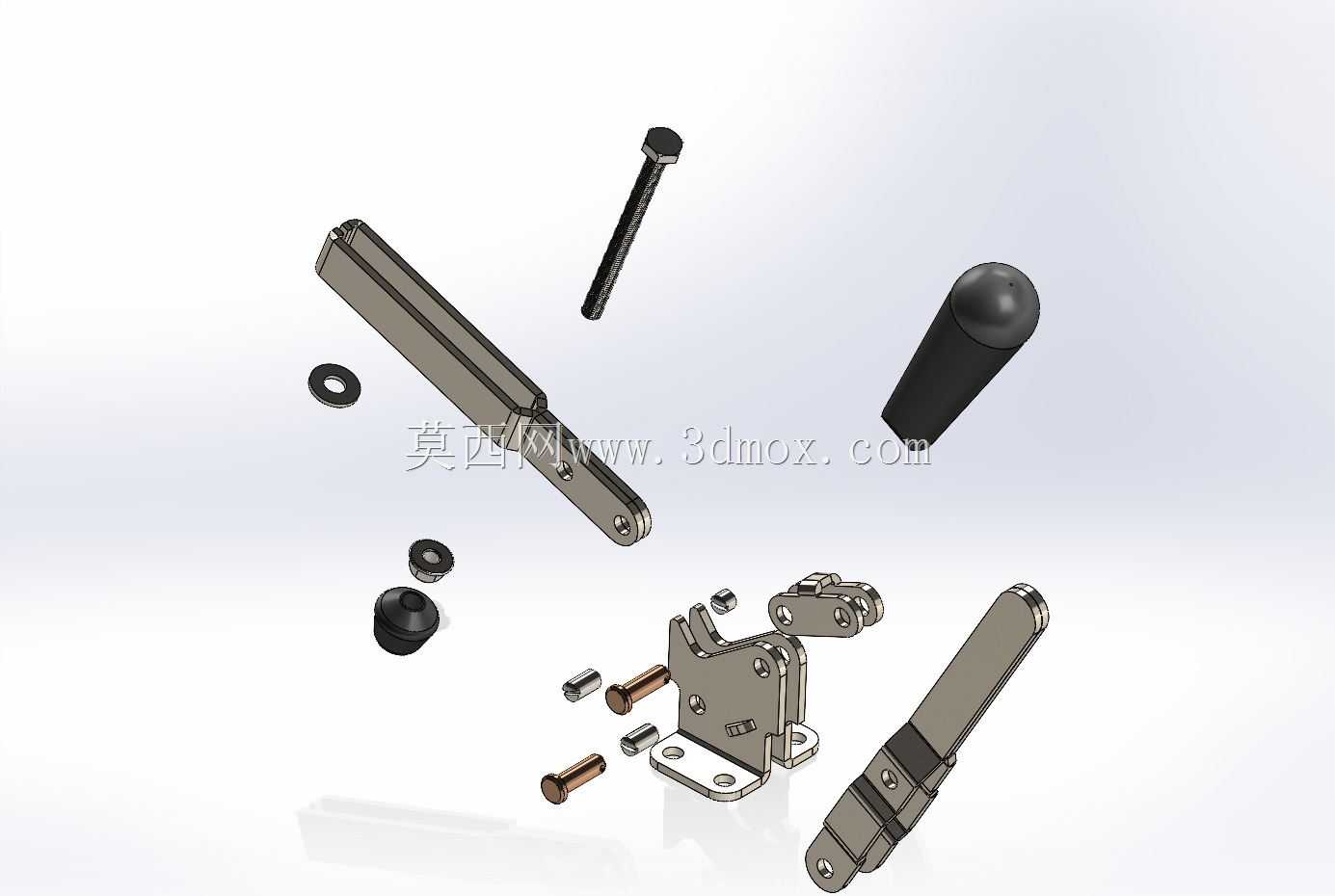

　　这类肘节压紧夹具在离散制造场景里的适配性极强，小到电子元器件注塑件的水口切除工位定位，大到钢结构焊接工位的工件预固定，甚至是机加工工序里的轻型工件辅助压紧，都能看到它的应用身影。和传统的螺栓压紧、螺旋压板结构不同，它的核心逻辑是利用连杆机构的死点自锁特性，操作人员只需要单次扳动操作手柄，就能在极短行程内完成工件的压紧或者松脱，单步操作耗时不到两秒，在高频次上下料的流水线工位上，能大幅降低操作人员的重复动作强度，提升工位流转效率。从结构设计逻辑来看，整套构件的受力传递路径非常清晰：底部带安装孔的法兰底座是整个机构的承载基准，所有铰接点的销轴都做了调质处理，铰接配合面预留了合理的间隙公差，既保证扳动手柄时的动作顺滑无卡滞，

　　又能避免长期使用后铰接点磨损带来的压紧间隙。压头端采用了可调节的螺杆结构，前端配套橡胶防滑压头，针对不同厚度的被夹持工件，可以通过旋转调节螺杆的伸出长度，适配一定范围内的工件厚度差，不需要额外更换压头配件，通用性表现突出。安装边界方面，底座的两个安装孔采用标准孔距设计，适配常规的工装台T型槽安装尺寸，也可以直接通过螺栓固定在专用焊接工装、机加工辅助工作台的台面上，整体安装占用的平面空间不足100mm*80mm，不会过多占用工位的操作空间，在狭小的工装布局场景里也能灵活布置。功能特性上，当手柄扳动到自锁位置时，整个连杆机构处于力学死点状态，哪怕加工过程中工件受到振动、切削力冲击，压紧状态也不会自行松脱，只有反向扳动手柄打破死点平衡，

　　才能松开工件，压紧可靠性完全能满足轻型加工、装配、焊接工序的定位要求。设计过程中对各铰接点的转动行程做了限位处理，手柄的扳动角度控制在人体工程学舒适区间，操作人员站在工位前不需要大角度抬臂或者俯身，就能完成夹紧、松脱的全套操作，长期重复操作也不容易产生肢体疲劳。压头的橡胶端帽还能避免刚性压头直接接触工件表面，防止铝合金、亚克力等软质工件表面被压出压痕，对外观要求较高的成品件加工场景也能适配。
