DIN965标准十字槽沉头螺钉系列规格

　　沉头螺钉作为机械装配领域应用最广泛的紧固件品类之一，核心应用场景覆盖机床护板安装、钣金构件拼接、电子设备外壳固定、工装夹具组装等多个领域，这类紧固件的沉头结构设计，可在装配完成后让螺钉头部完全沉入被连接件表面，不会出现凸起结构，既能够避免外露的螺钉头剐蹭操作人员、干涉周边运动部件，也能让装配后的构件外表面保持平整美观，在对外观平整度有要求、安装空间存在头部避让限制的工况下，是优先选用的紧固方案。本次涉及的DIN965标准十字槽沉头螺钉，严格遵循德标紧固件的尺寸公差要求，头部采用90度沉头锥角设计，可与被连接件上预先加工的对应沉孔完全贴合，装配后头部端面与工件表面齐平，不会产生突出的安装余量。十字槽的驱动结构设计，

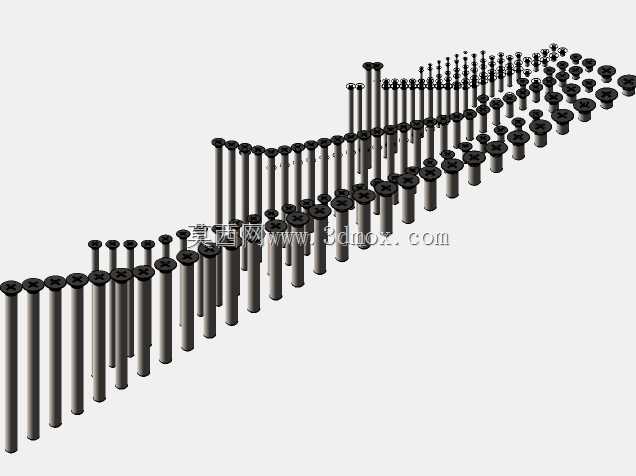

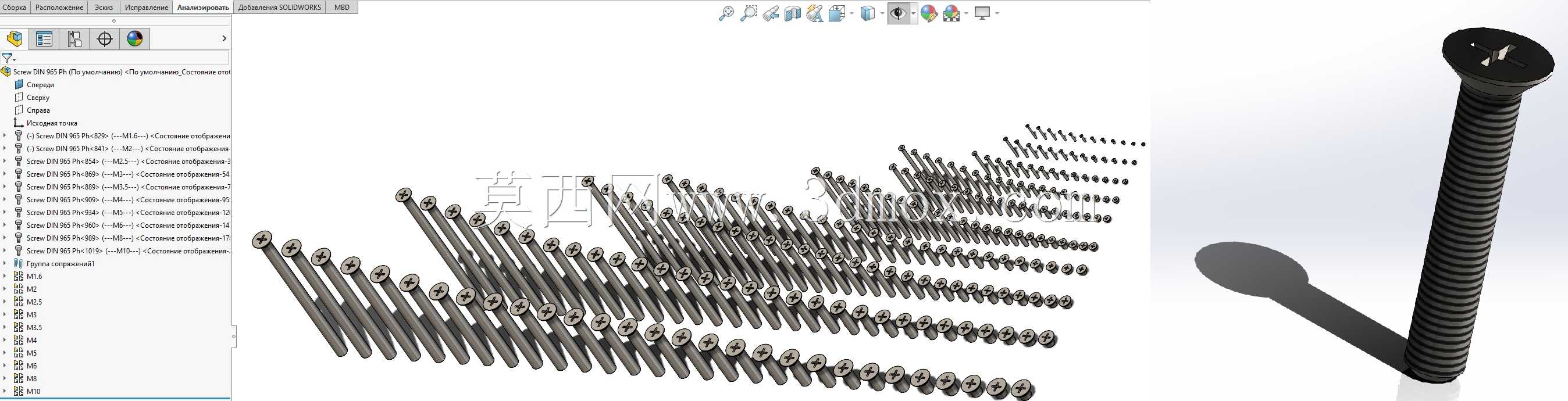

　　相比一字槽拥有更好的对中性，装配时螺丝刀不易滑出，能够承受更大的拧紧力矩，同时适配手动螺丝刀、气动起子、电动拧紧枪等多种装配工具，在批量装配的流水线场景中也能保持稳定的装配效率。该系列螺钉覆盖M1.6到M10的常用公称直径规格，不同规格对应的头部直径、头部高度、螺纹长度均严格匹配标准要求，设计人员在选型时可根据被连接件的总厚度、需要承受的拉脱载荷、安装空间的沉孔深度灵活选择对应规格，无需额外调整沉孔的加工参数，能够直接沿用标准规定的沉孔尺寸进行工艺设计，减少非标定制的加工成本。在建模逻辑上，该系列模型采用参数化驱动的设计思路，不同规格的螺钉通过全局参数关联螺纹大径、螺距、头部锥角、槽型尺寸等核心变量，

　　修改参数即可快速生成对应规格的完整模型，无需重复绘制特征，能够大幅提升标准件库的搭建效率。模型的螺纹部分采用精确的螺旋扫描特征生成，还原了真实螺纹的牙型轮廓，在做装配干涉检查、运动仿真时，能够准确判断螺纹啮合是否存在卡滞、螺钉长度是否超出安装边界，避免实际装配时出现螺钉过长顶穿工件、过短导致啮合牙数不足引发滑牙的问题。在实际机床加工场景中，这类沉头螺钉常被用于固定机床的外防护钣金、操作面板支架、导轨侧密封端盖等部件，沉头的结构不会在防护板表面形成凸起，不会堆积加工产生的切屑，清理维护时也不会被切屑刮擦，同时平整的表面也方便切削液的回流，不会在螺钉头部位置积液造成锈蚀。在工装夹具设计场景中，沉头螺钉可用于固定定位块、压板的耐磨垫片，螺钉头部沉入垫片内部，不会在工件装夹时刮伤工件表面，也不会干涉工件的定位基准面，保证装夹精度的稳定性。
