冲击式水轮机转子结构三维设计

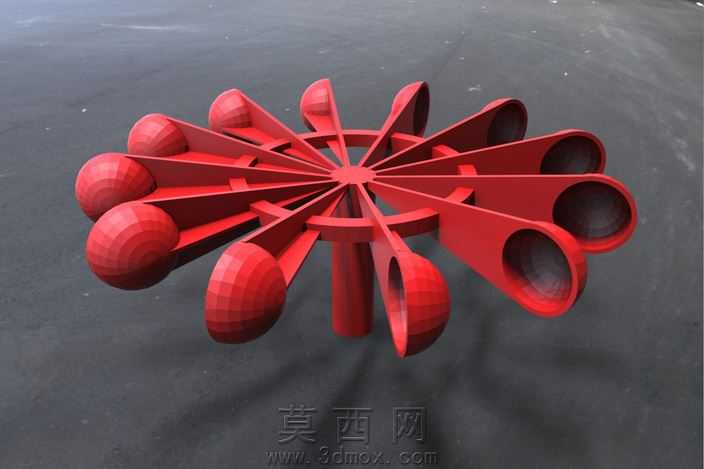

本作品为冲击式水轮机核心转子部件的三维建模成果，建模过程围绕冲击式水轮机的工作原理展开，首先确定转子的整体径向对称布局，以中心轮毂为基准，沿圆周方向均匀排布16组水斗结构，保证水力冲击时的受力平衡，降低运行过程中的振动风险。建模阶段先绘制中心轮毂的回转体轮廓，通过旋转特征生成带中心安装轴孔的轮毂基体，中心轴孔预留与动力输出轴配合的安装余量，轮毂外圈设置两层环形加强筋，分别连接水斗的根部与中部位置，提升整体结构的抗冲击强度。水斗部分采用勺型曲面设计，建模时先绘制单个水斗的截面轮廓，通过曲面放样生成水斗的内凹受水面与外弧导流面，受水面做光滑圆弧过渡处理，避免高压水流冲击时产生应力集中，水斗末端设置球形配重结构，通过布尔运算与水斗基体合并，既可以调整转子整体的动平衡参数，也能提升水斗根部的结构强度，降低高速旋转时的结构形变风险。完成单个水斗的建模后，通过圆周阵列特征沿轮毂中心轴均匀阵列所有水斗，阵列过程中严格控制角度公差，保证相邻水斗的间距一致，确保水流切换冲击时的动力输出平稳。材质设置阶段，为模型赋予哑光红色金属漆材质，调整材质的粗糙度与反光参数，模拟工业设备常用的防锈涂层质感，渲染时采用柔和的环境漫反射光源，清晰展现水斗的曲面结构与加强筋的布局细节，同时保留结构边缘的锐利轮廓，方便查看各部件的连接关系。设计过程中重点考量冲击式水轮机的实际工况，所有水斗的受水角度统一调整至最优入射角度，保证高压水流冲击水斗时的动能转化率最大化，同时对水斗与轮毂的连接位置做圆角过渡处理，减少应力集中点，延长部件的使用寿命。整体模型严格遵循径向对称的设计原则，所有结构参数围绕水力冲击的受力特点设置，既满足冲击式水轮机转子的功能需求，也通过规整的结构布局提升了模型的可加工性，可用于水轮机原理演示、结构教学以及后续的工程仿真分析参考。
