双向流量仪表校验装置工业管道结构

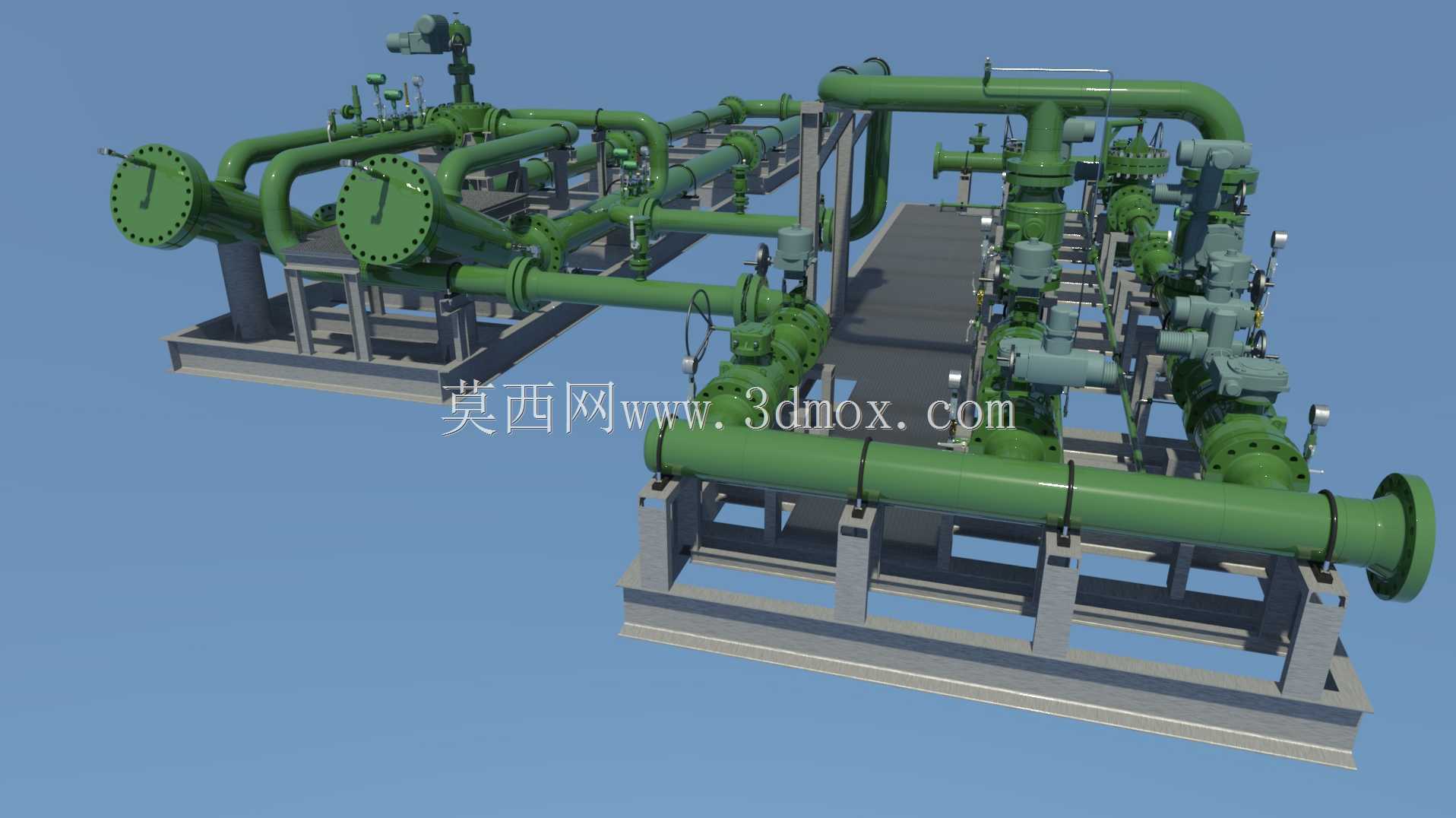

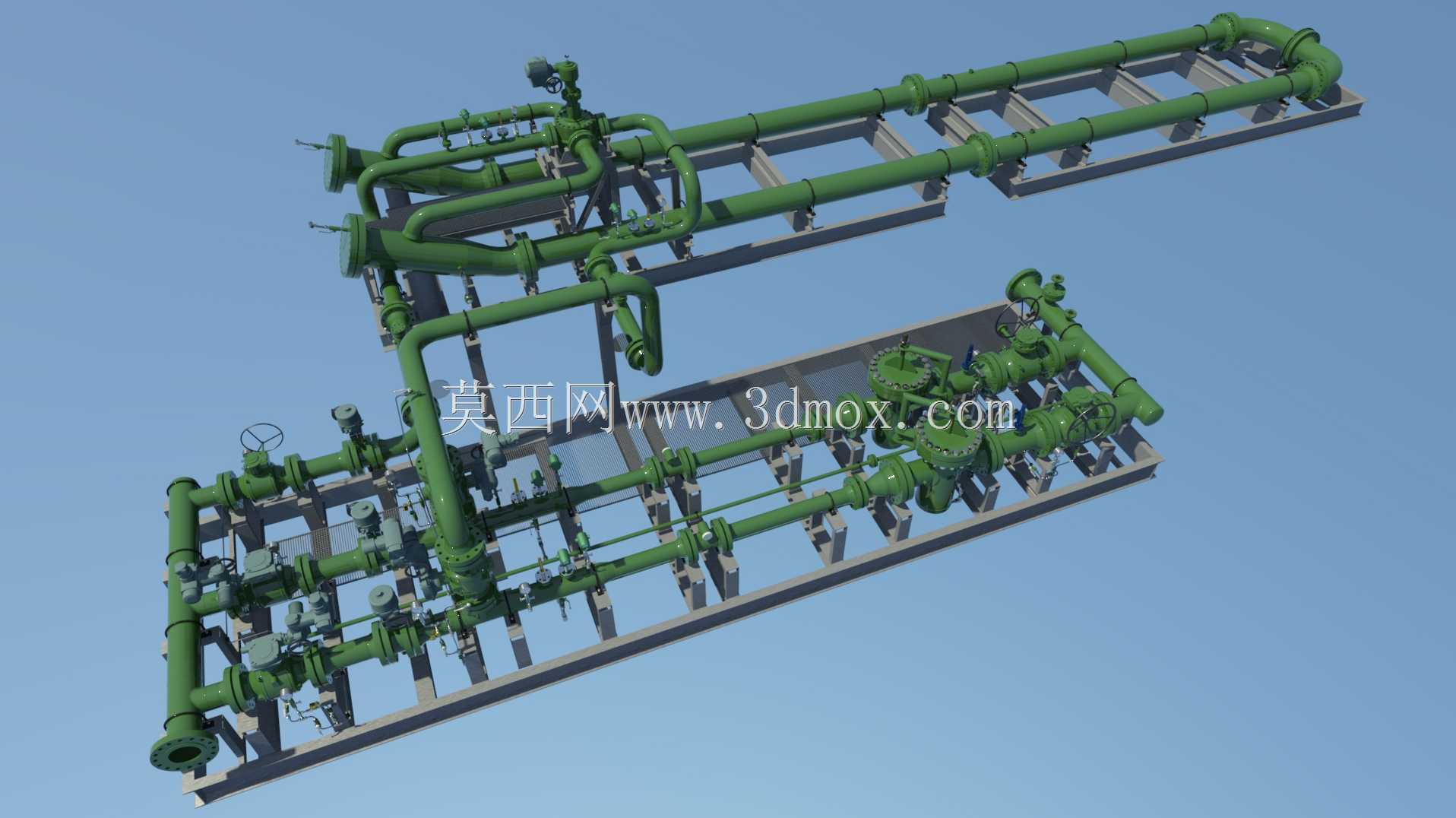

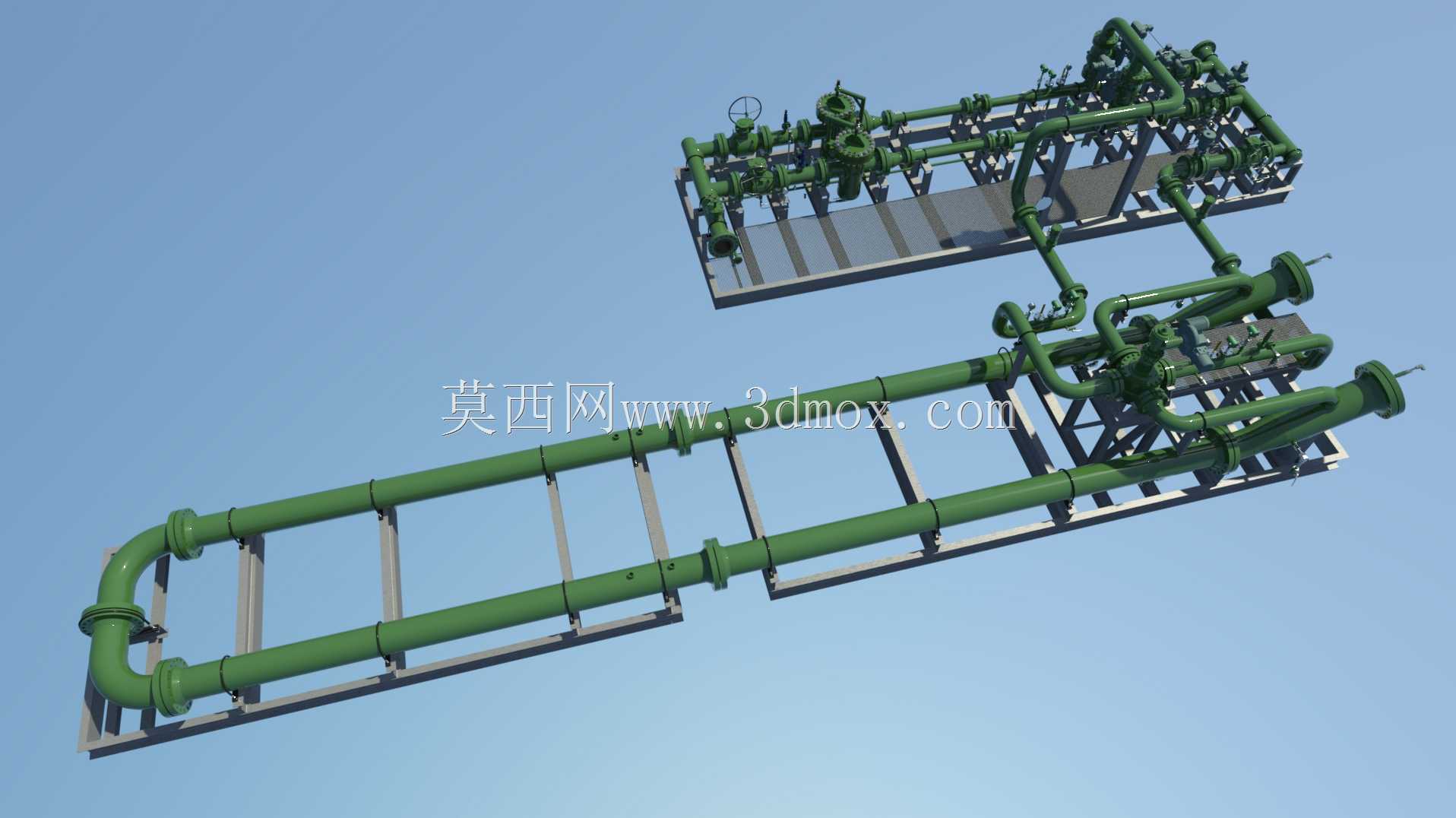

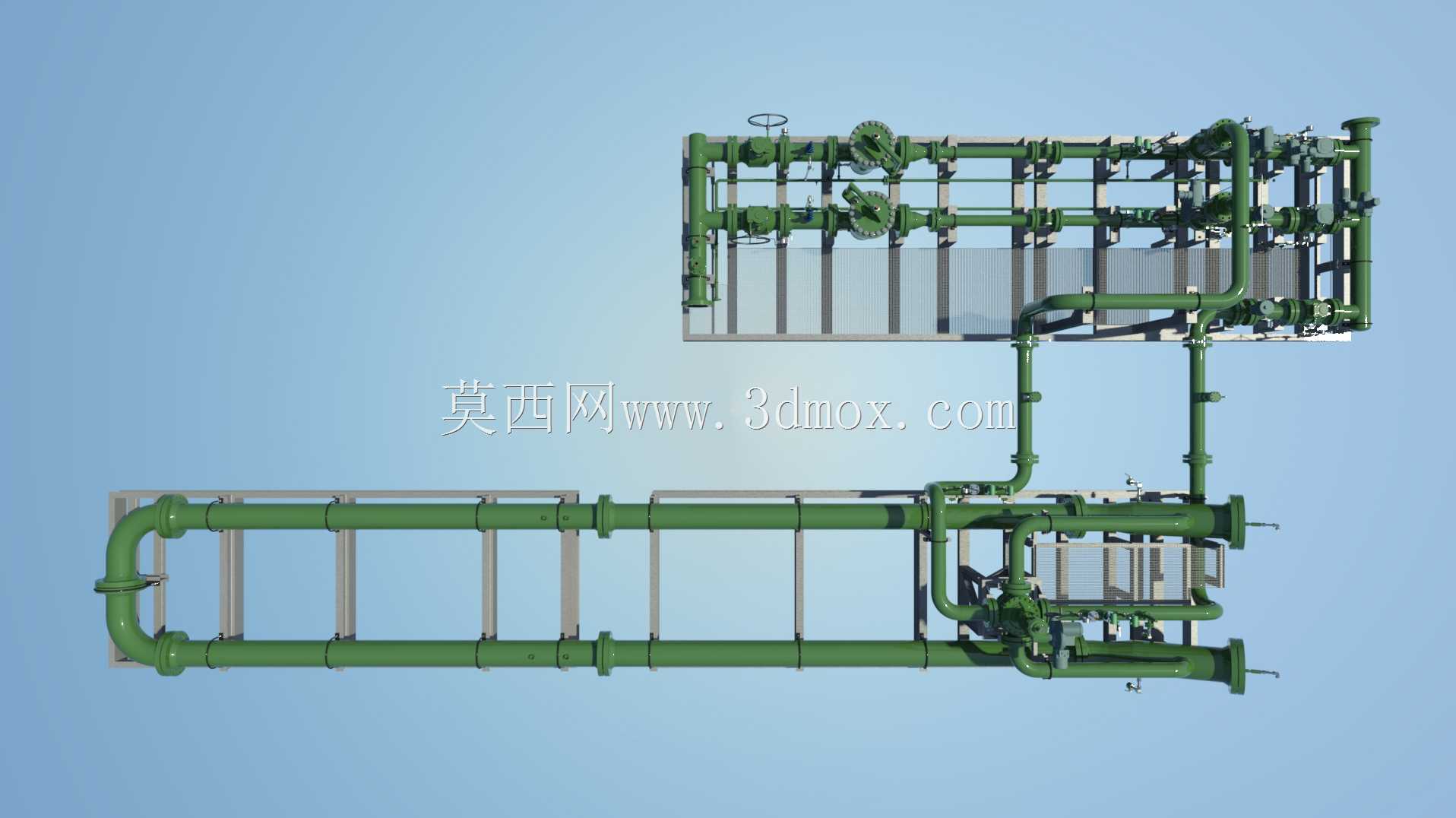

　　这套双向流量仪表校验装置的三维结构，主要面向油气输送、化工流体管网、城市燃气调压站这类需要定期核验流量计量仪表精度的工业场景，日常生产中，管网内的液体、气体介质长期冲刷仪表测量元件，会导致计量偏差，这套装置就是为在线或离线校验各类流量仪表、压力检测元件提供标准流量比对的硬件载体。从结构设计来看，整套装置采用撬装集成式布局，所有工艺管道、阀门、仪表安装支座都集成在统一的型钢焊接底座上，底座采用H型钢与槽钢拼焊成型，预留了地脚螺栓安装孔位，安装时不需要现场大规模拼接管道，只需要对接进出口工艺法兰、固定地脚即可完成就位，能大幅缩减现场施工的周期。管道系统采用对称双向布局，正反两个流向都设置了独立的控制阀组、取压口、仪表安装位，

　　不需要拆装管道就能实现双向流工况下的仪表校验，适配长输管网、双向输送工艺段的校验需求，避免了传统单向校验装置需要调转仪表或管道的繁琐操作。管道上配置的阀门包含手动截断阀、调节阀组，分别负责通路切断、流量精准调节，所有阀门的安装位置都预留了操作空间，手轮距离底座操作面的高度控制在1.2米到1.5米之间，符合现场人工操作的人机工程要求，不需要额外搭设操作平台。管道连接全部采用法兰对接形式，法兰密封面的凸台结构、螺栓孔位都匹配对应压力等级的国标法兰标准，能直接和现场同压力等级的工艺管道对接，不需要额外加工转换接头。设计过程中，管道的转弯半径全部按照流体阻力最小的原则设置，大口径管道采用长半径弯头，减少介质流经时的压损，

　　避免因管道局部阻力过大影响标准流量的稳定性，保证校验过程中介质流态稳定，提升校验结果的准确性。整套装置的外形尺寸按照标准集装箱运输边界设计，宽度控制在2.4米以内，整体高度不超2.8米，长度可根据校验管路的数量调整，既满足公路运输的尺寸要求，也适配大部分工业厂区的通道、门廊通行宽度，不需要额外拆解就能完成转运。管路上预留的仪表安装位兼容差压式流量计、容积式流量计、速度式流量计等多种常见工业流量仪表的安装尺寸，取压口的位置设置在管道直管段的稳定流区域，避开阀门、弯头附近的紊流段，保证取压数据的准确性。底座的型钢框架做了等强度设计，在管道、阀门的集中承重位置额外加焊了加强筋板，避免满管介质运行时底座出现变形，导致管道应力集中、法兰密封面泄漏的问题。
