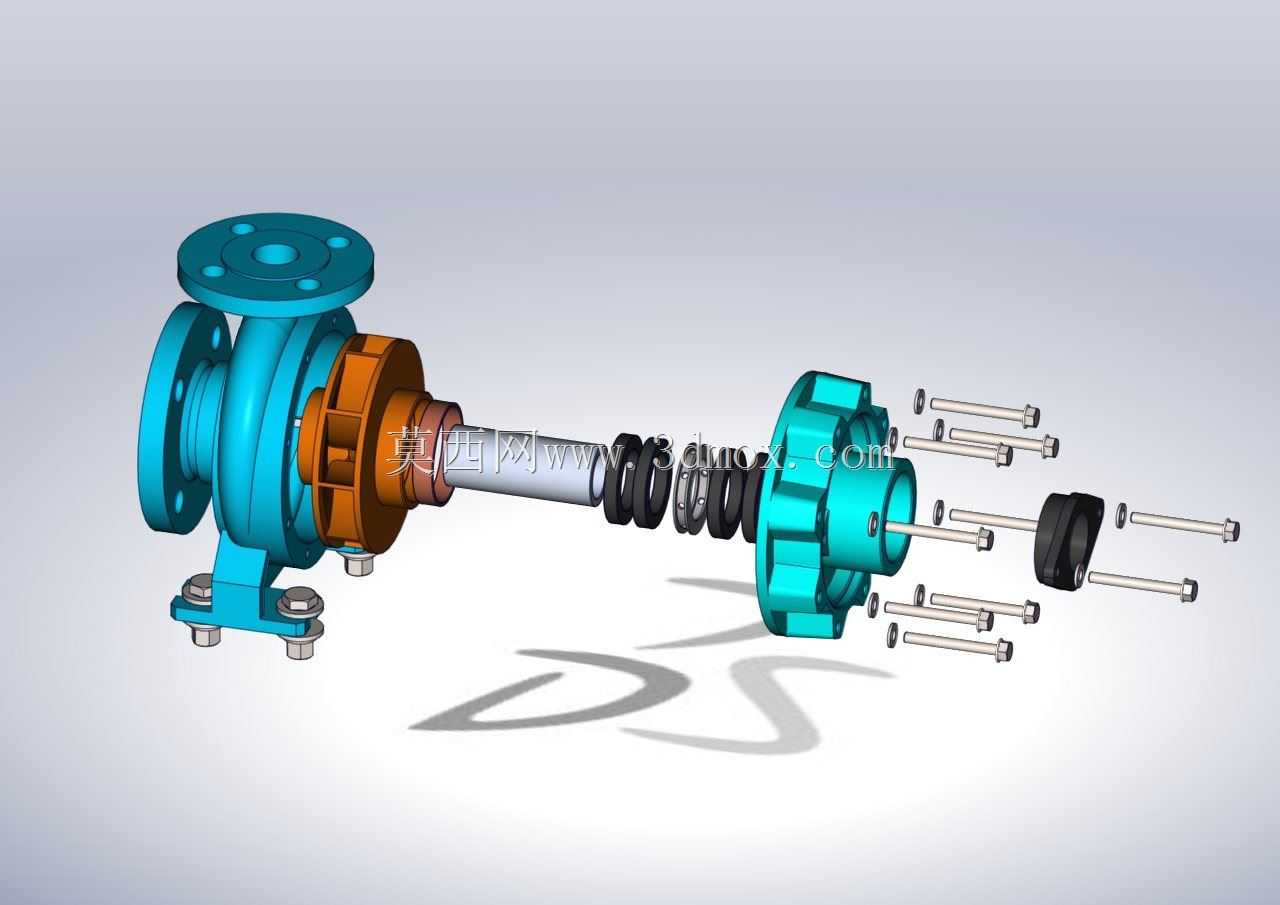

卧式单级离心泵整机结构三维设计

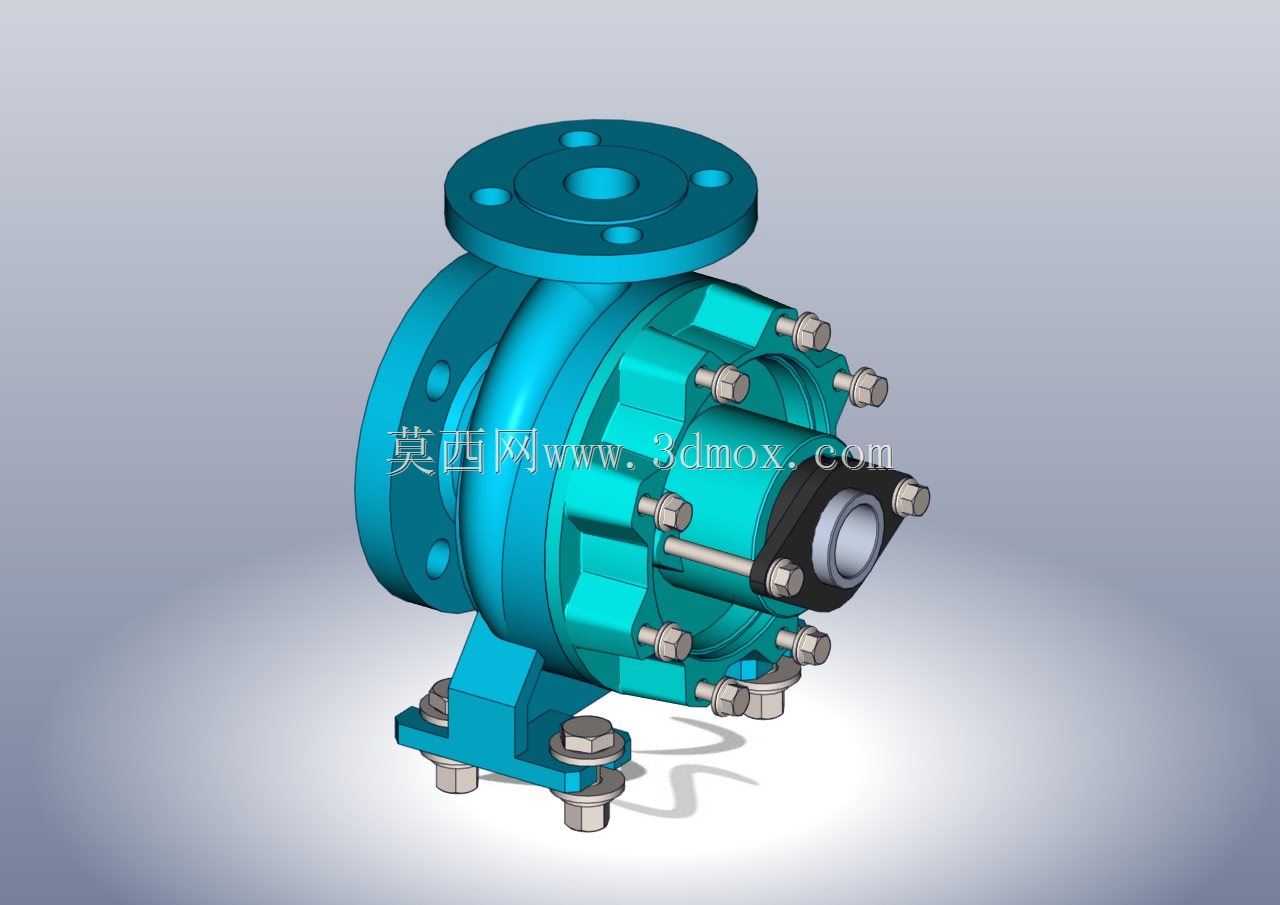

　　这款卧式离心泵的三维结构完整还原了工业现场常用单级离心式流体输送设备的全部装配关系，建模过程中充分考虑了不同工况下的安装适配性与运维拆装逻辑。从应用场景来看，该结构可覆盖市政供水、暖通循环、化工介质输送、冷却系统配套等多个通用流体输送场景，进出口采用标准法兰连接形式，可直接对接同通径的工业管路，无需额外制作过渡连接件。设备功能层面，动力端与泵体端通过弹性联轴器实现扭矩传递，联轴器外部设置可拆卸防护罩，既避免运转过程中杂物卷入旋转部件，也能在运维时快速拆卸完成对中校准；泵体流道采用等角螺旋蜗壳结构建模，完全匹配叶轮出口的流体流向，可有效降低流体在蜗壳内的沿程阻力与湍流损失，提升泵组整体运行效率。

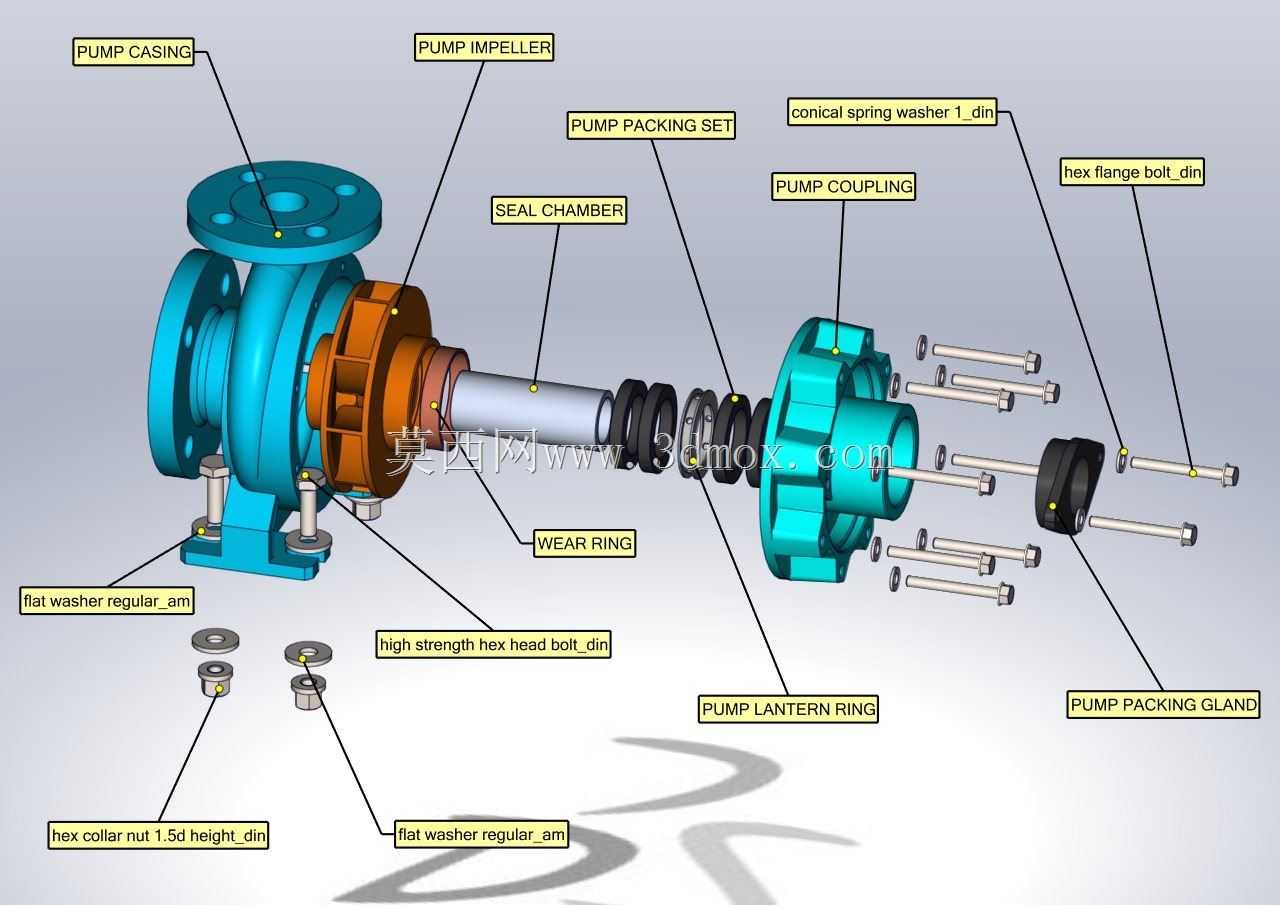

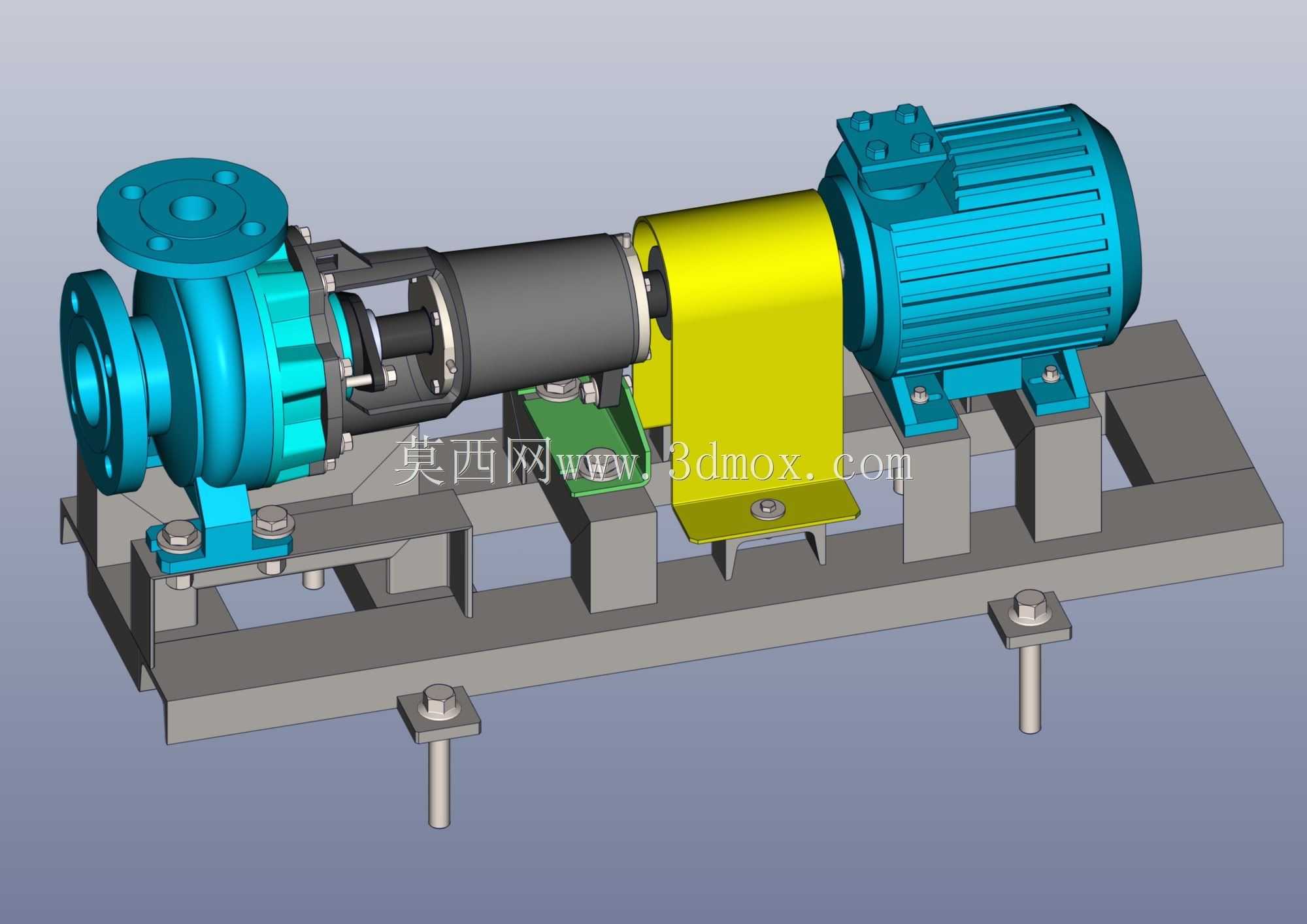

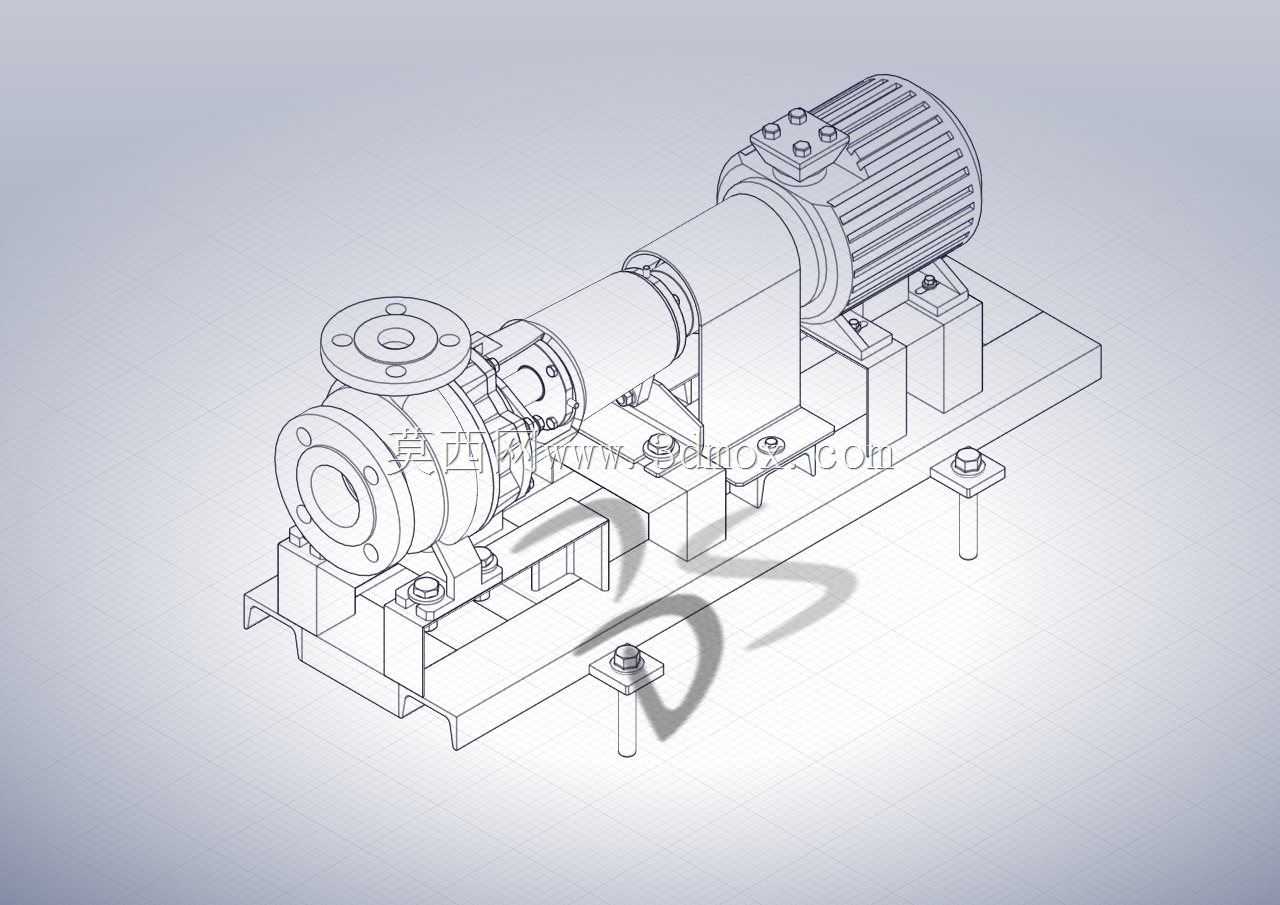

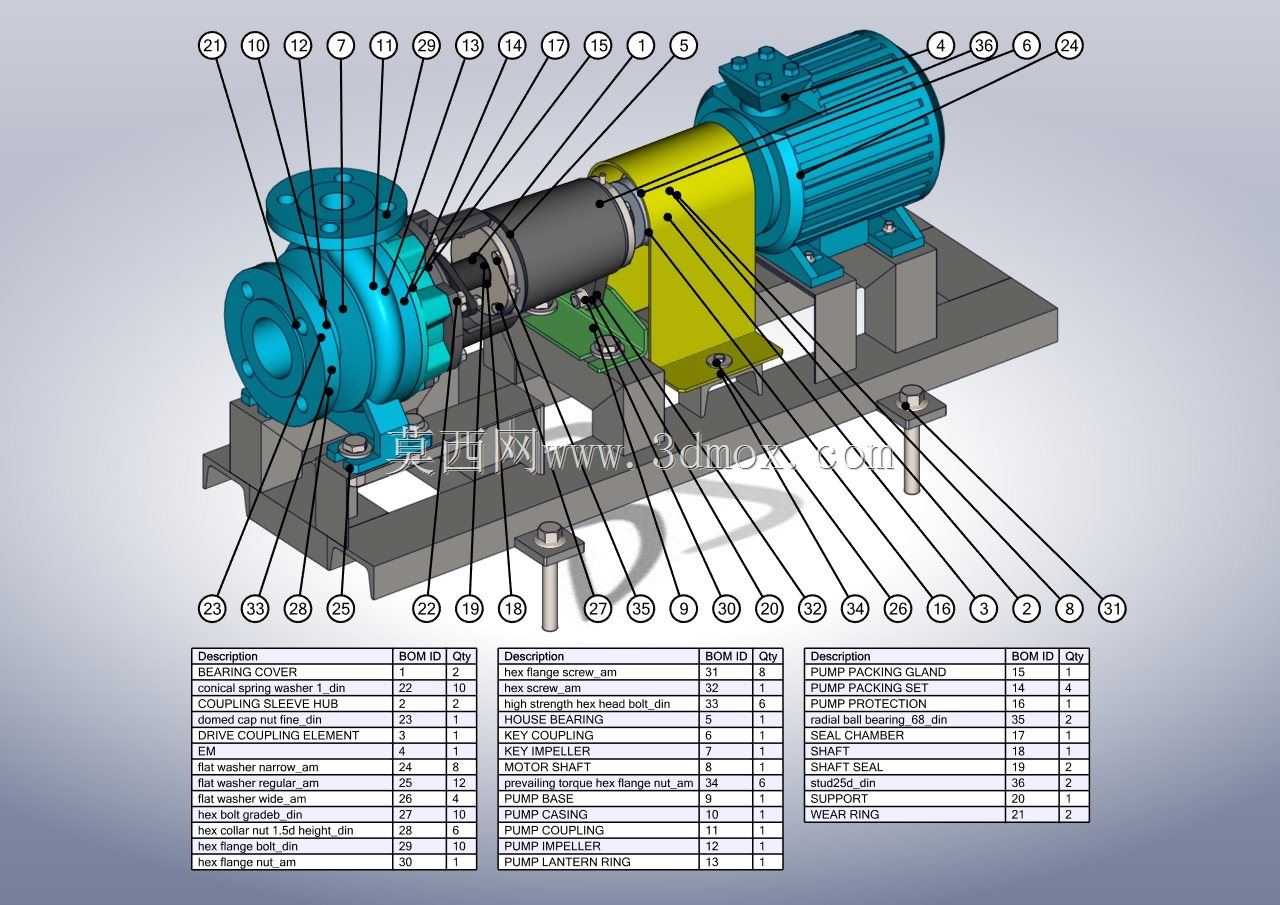

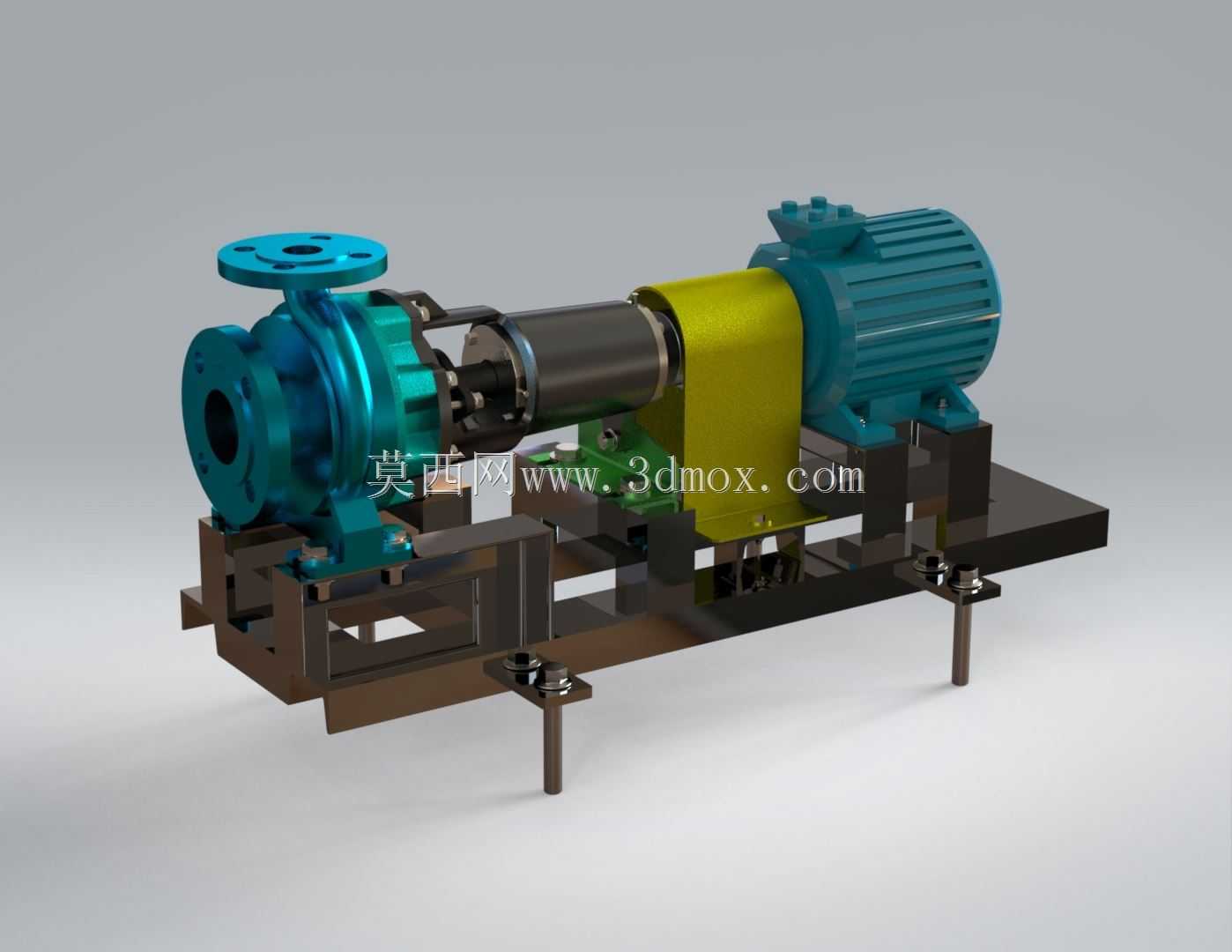

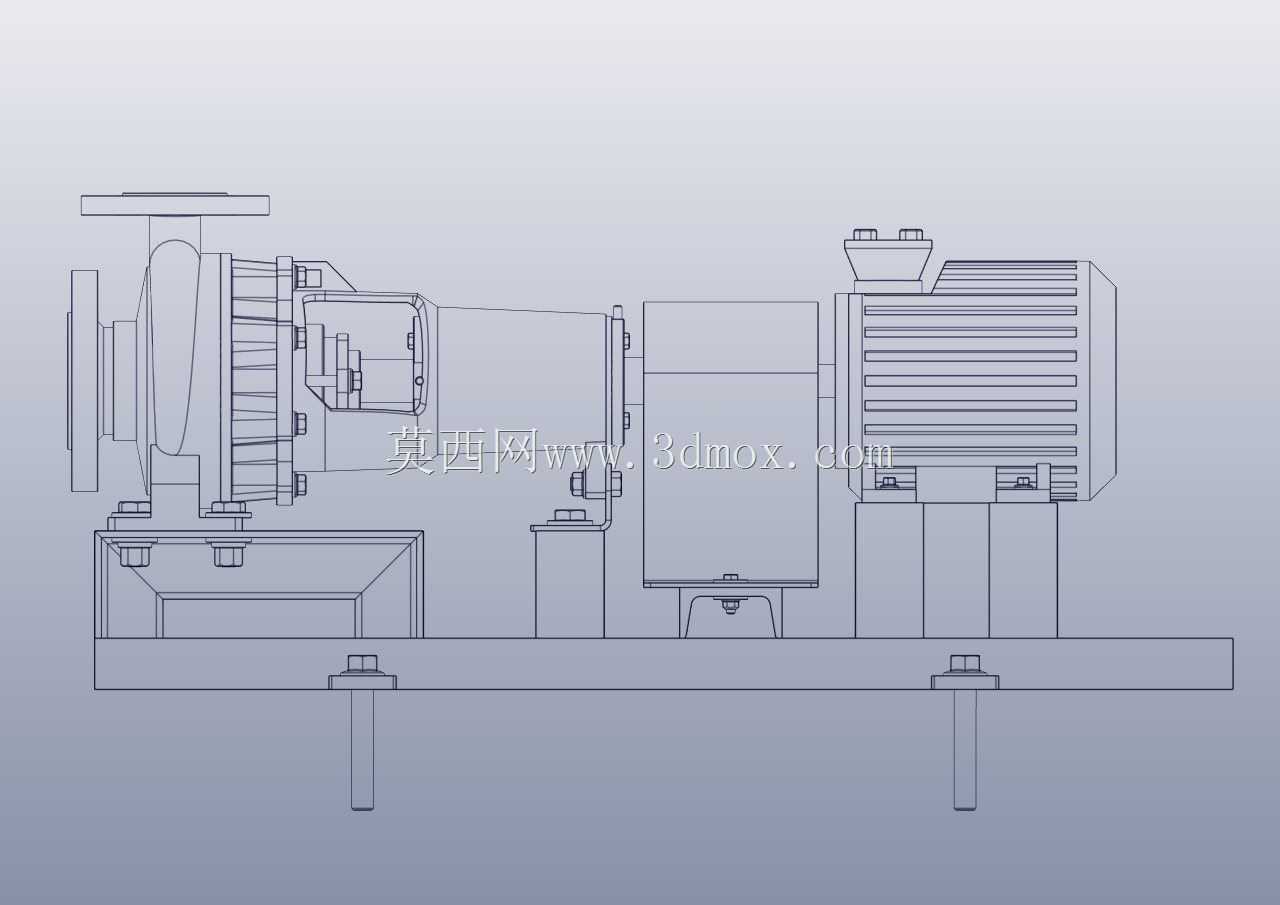

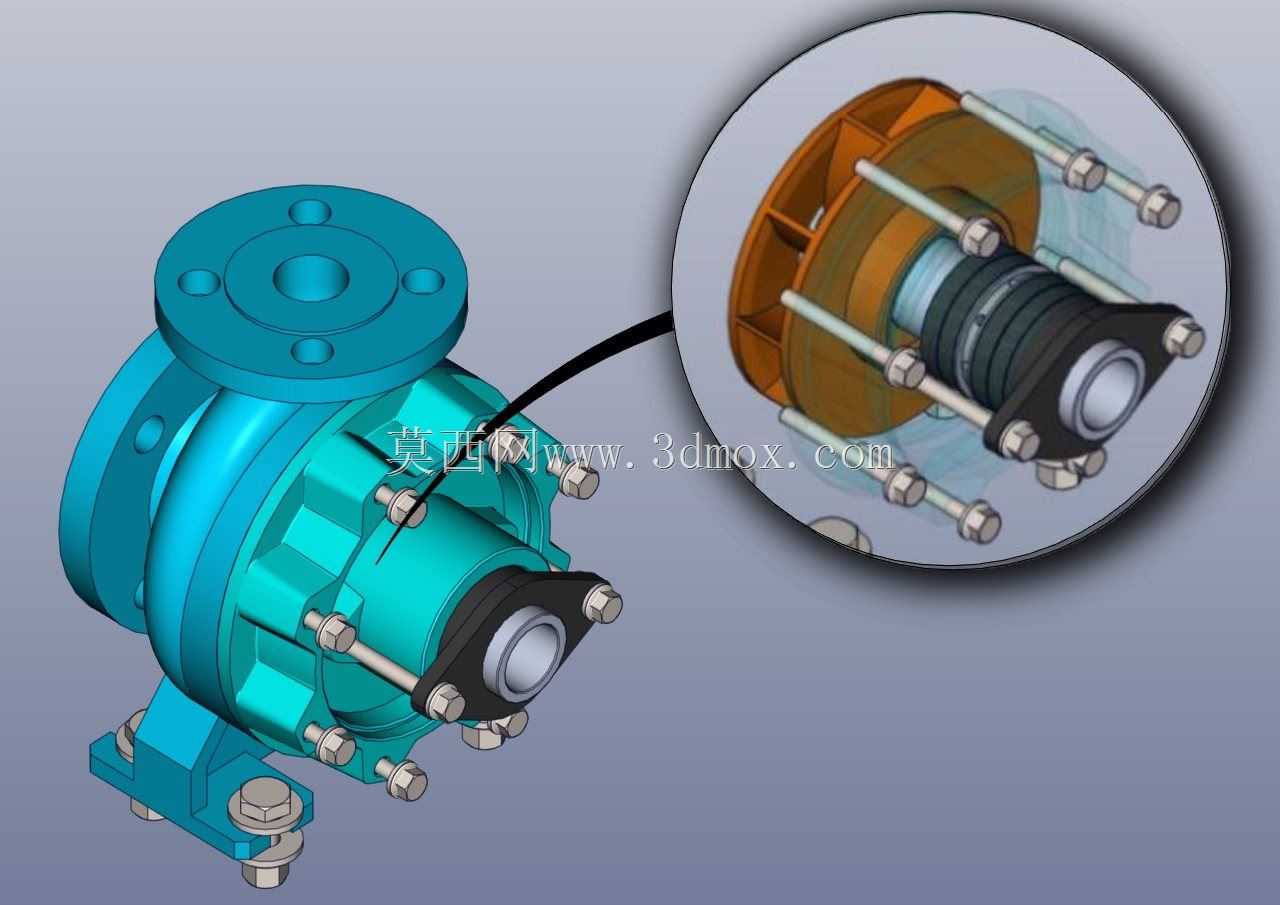

　　设计过程中重点梳理了各部件的装配干涉问题：叶轮与泵壳内腔预留了符合行业规范的运转间隙，既避免运转过程中叶轮与泵壳发生擦碰，也能控制容积损失在合理区间；机械密封腔体的尺寸完全适配标准集装式机封的安装尺寸，后期运维更换密封件时无需对泵体进行二次加工；轴承座与泵轴的配合段按照过渡配合公差建模，同时预留了润滑脂加注通道，可满足长期连续运转的轴承润滑需求。安装边界方面，整机采用共用焊接机座结构，电机与泵体均通过地脚螺栓固定在同一机座上，机座底部设置四个可调减震支脚，可在安装时快速调整整机水平度，抵消基础面的平面度误差；建模时已预留地脚螺栓的安装孔位与操作空间，现场安装时无需额外扩孔或调整部件位置。从结构细节来看，泵体顶部设置排气螺塞孔，

　　首次启泵时可快速排净泵腔内空气，避免气缚现象发生；泵体底部设置排污螺塞，冬季停机或长期停用时可排净泵腔内残留介质，避免冻裂或介质沉积堵塞流道。叶轮采用闭式结构建模，前后盖板的曲率完全匹配流体流线，叶片出口角按照常用清水输送工况设置，兼顾扬程与效率的平衡；泵轴的阶梯轴结构经过受力校核建模，轴肩位置均设置圆角过渡，避免应力集中导致的轴件断裂，同时各轴段的配合公差完全符合通用机械设计标准，可直接用于指导生产加工的尺寸参考。
