TT型减速齿轮马达结构设计方案

　　这款齿轮减速马达是小型直流驱动场景里的常用执行部件，核心是通过内置的齿轮减速组，把高速直流电机的高转速低扭矩输出，转化为低转速大扭矩的动力输出，适配各类对输出扭矩有要求、安装空间紧凑的小型设备。从实际应用场景来看，这类马达最常出现在教育类智能小车、桌面级小型机器人、电动玩具、小型自动送料机构里，也有部分改装场景会用在迷你电动代步装置、小型自动开合机构的动力端，能在3-12V的常规直流供电区间内稳定工作，额定输出扭矩可以覆盖800gf·cm的常规负载需求，足够驱动1kg以内的轮式移动载体平稳运行。

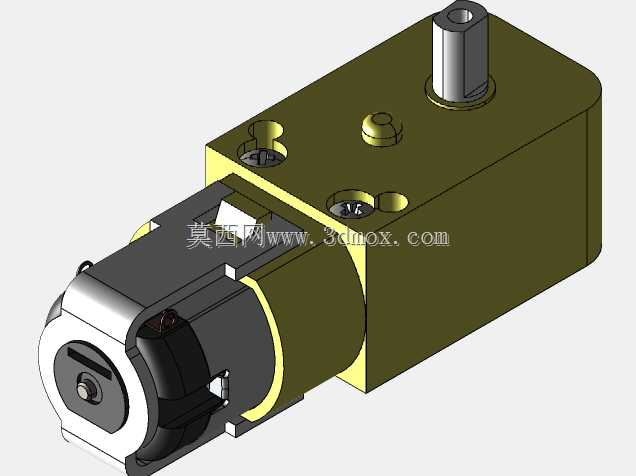

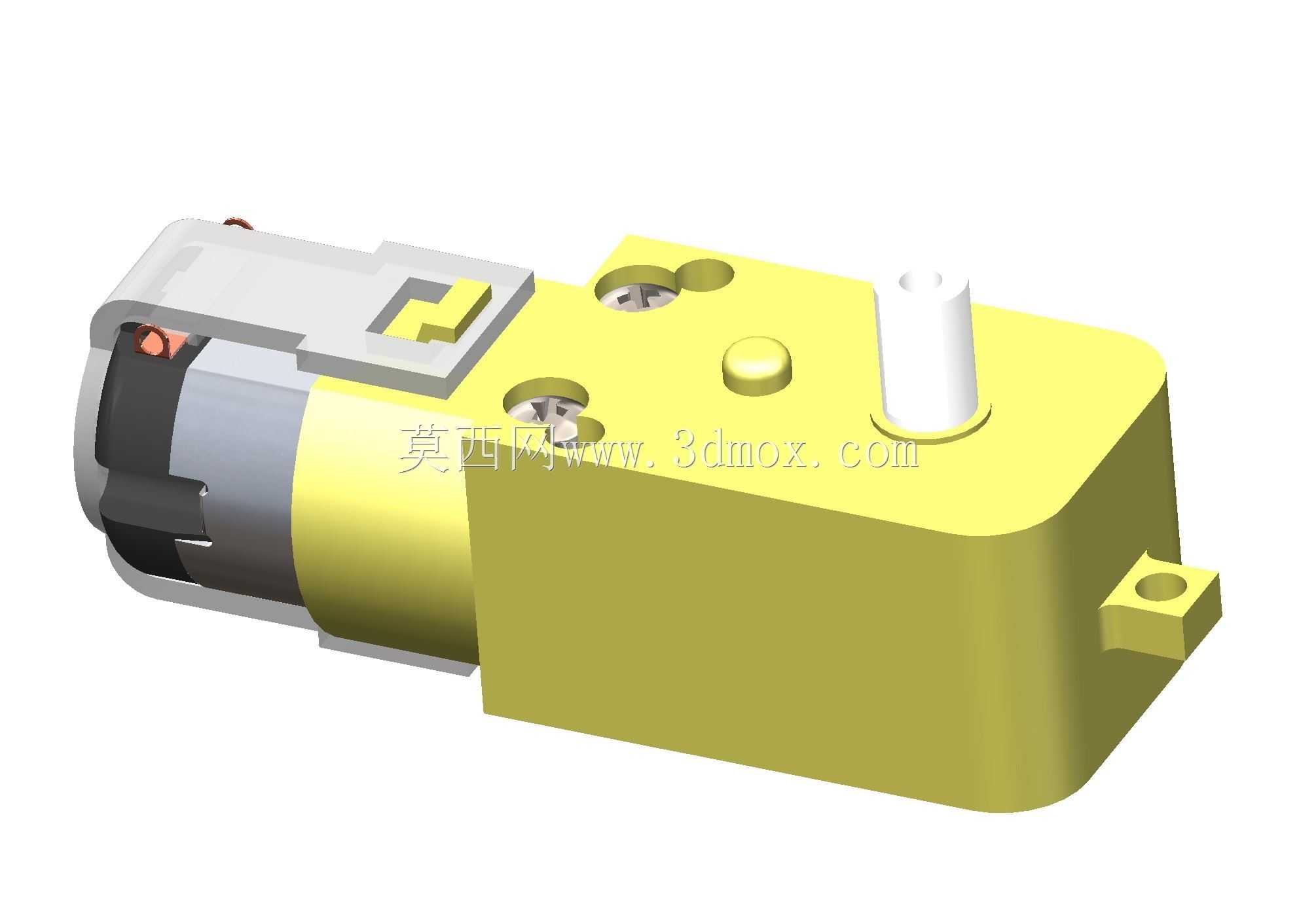

　　从结构设计思路来看，整个马达采用分体式布局，左侧是标准的130型直流有刷电机本体，通过过盈配合嵌入右侧的黄色减速箱壳体内，减速箱内部采用多级直齿圆柱齿轮传动，齿轮组的排布完全贴合减速箱的内部腔体空间，没有多余的冗余结构，尽可能压缩了整体的外形尺寸。输出轴采用垂直于电机主轴的布局，从减速箱顶面伸出，轴径做了D型切边处理，配套的轮类、摇臂类零件可以直接套入，通过紧定螺丝锁紧即可传递扭矩，不需要额外做轴连接结构，大幅降低了终端用户的装配难度。

　　安装边界方面，减速箱壳体的两个对角位置设计了带通孔的安装凸耳，凸耳的通孔尺寸适配M2规格的自攻螺丝或者螺丝螺母组合，安装孔的中心距做了标准化设计，和市面上主流的TT马达安装位完全兼容，用户替换旧件的时候不需要重新打孔调整安装位。整体外形的长宽高控制在极小的范围内，长度方向从电机尾端到减速箱前端不超过70mm，宽度方向不超过25mm，高度方向从减速箱底面到输出轴顶端不超过35mm，完全可以塞进小型智能车的底盘夹层空间里，不会和上层的控制板、传感器模块产生空间干涉。

　　细节设计上，减速箱壳体采用ABS工程塑料注塑成型，表面做了哑光处理，壳体上的定位凸点、螺丝柱都和内部齿轮的安装轴位一一对应，装配的时候不需要额外做定位调整，齿轮组采用润滑脂填充，出厂时已经做好预润滑，正常使用场景下不需要额外加注润滑脂，电机的接线端子从电机尾端引出，预留了足够的接线长度，可以直接焊接在驱动板上，也可以插接对应的杜邦端子，适配不同的接线需求。输出轴的轴向窜动控制在0.2mm以内，保证带载运行的时候不会出现轴跳动导致的轮组晃动问题，齿轮的啮合间隙控制在合理范围，正反转切换的时候回程差极小，适合需要频繁正反转、精准控制移动距离的小型机器人场景。
