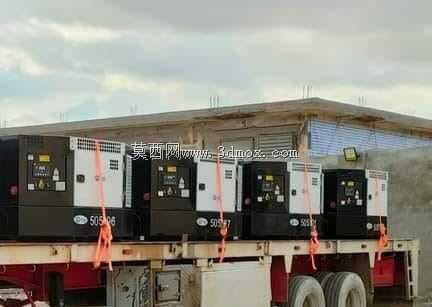

20KVA静音柴油发电机组防雨外罩钣金结构

　　这套结构围绕20KVA级柴油发电机组的户外防护需求展开，外罩采用全钣金折弯拼焊思路，把裸露的发动机、发电机、散热水箱、控制屏和燃油管路整体收纳进封闭壳体，主要服务于工地临时供电、厂区备用电源、野外作业基站以及商业场所应急发电等场景。机组运行时噪声大、散热需求高，外壳不能简单做成封闭铁箱，因此在顶盖、侧围和端门上布置了多组格栅式通风口，进风通道沿机组散热走向组织，冷风从低位侧网吸入，掠过发动机缸体和水箱后从顶部高位百叶排出，既保证冷却风量，又通过弯折风道削弱噪声直线外传。

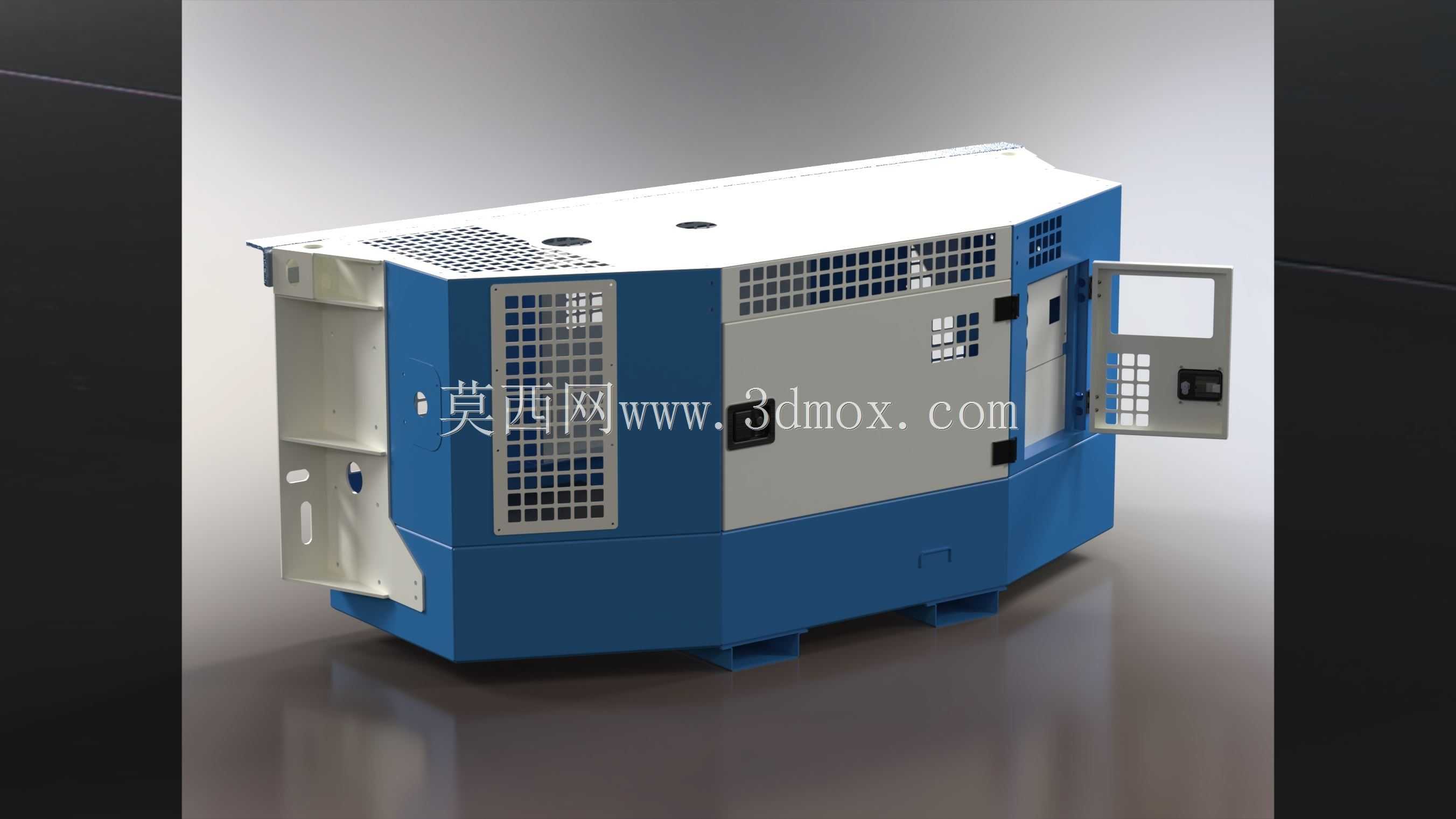

　　外形上壳体为带斜切角的长方体箱型，底部预留叉车槽和吊装受力位，方便整机转运和现场就位；底座边框与机组公共底架对齐，安装边界需在四周留出检修开门空间，尤其控制端的外开门开启后不能与墙体、管线干涉。侧围面板采用平板加强筋与网格通风区组合，网格孔区兼顾防护与透气，门板上开设观察窗，可在不开门状态下查看控制器读数。门体通过铰链与边框连接，配锁扣和密封条，闭合后能阻挡雨水飞溅和粉尘进入。

　　设计时钣金件优先考虑折弯工艺和冲压加强，避免深拉延和复杂曲面；各板件拆分遵循可展开、可下料、可焊接的原则，搭接边预留焊装余量，通风孔阵列统一规格以减少刀具和模具种类。顶盖做微坡和翻边，防止积水沿缝隙渗入；内部对应高温区预留隔热间隙，排气管附近避免贴覆易燃线缆。检修侧围绕滤清器、机油口、电瓶和接线端子设置可拆面板，日常保养不必整体吊开罩壳。整体结构把降噪、防雨、通风、维护和运输约束合并到同一套外壳中，建模时板厚、折弯半径、焊缝位置和装配间隙均按实际钣金制造习惯处理，可直接用于结构评审、工艺拆分和机组外形布置核对。
