丰田1NZ燃油动力总成整机结构

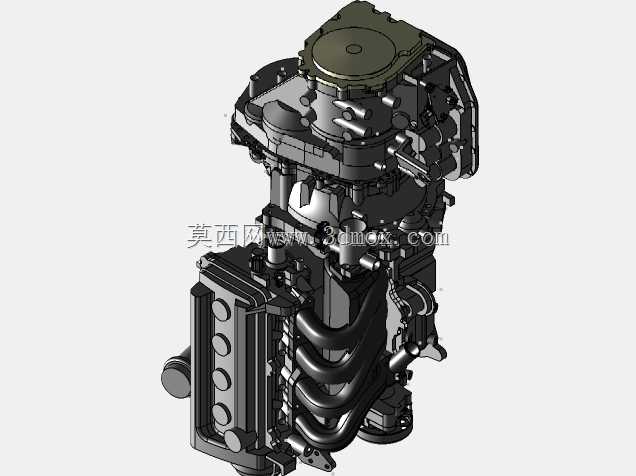

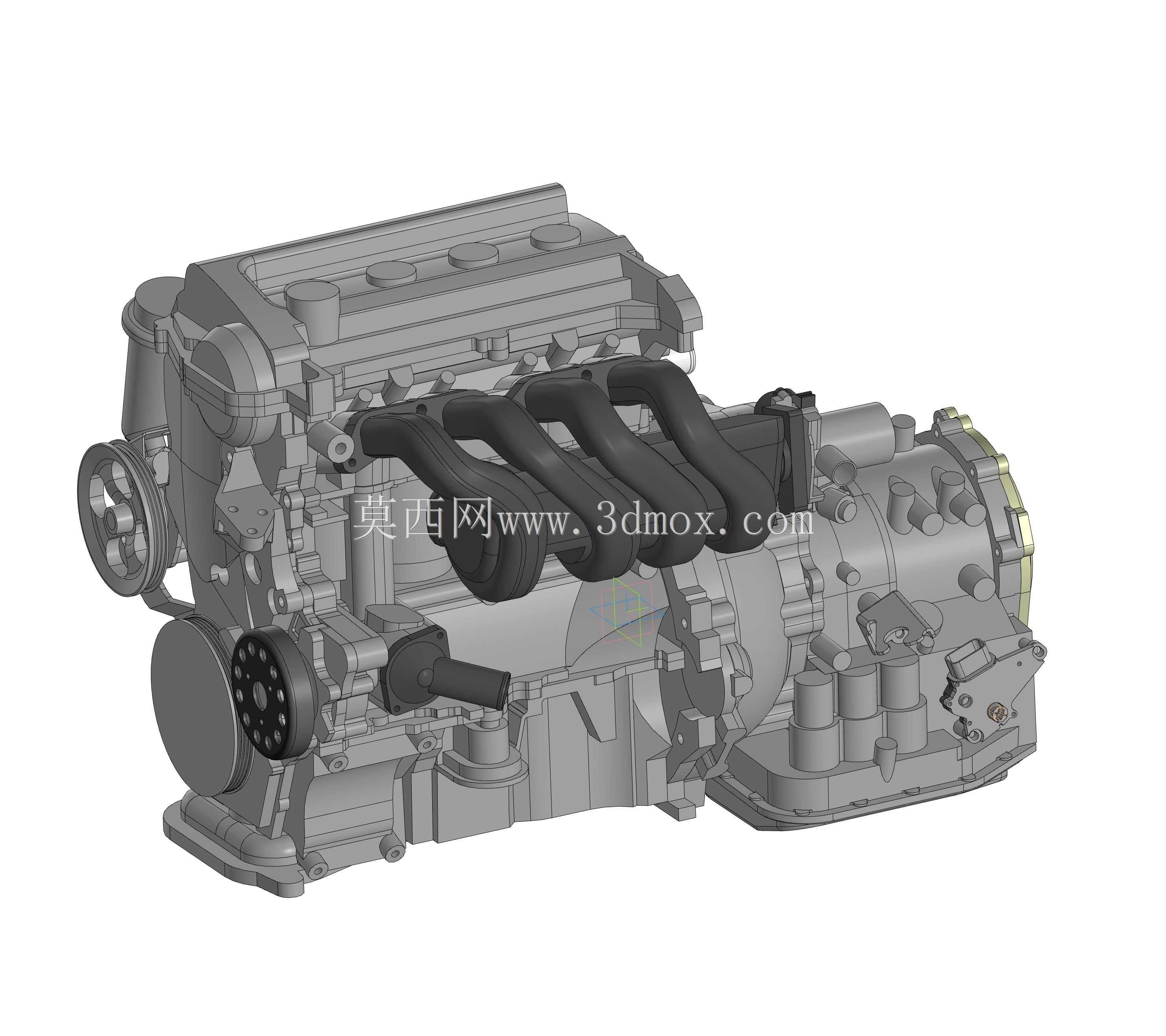

　　这套三维结构围绕小排量乘用车常用的丰田1NZ动力单元展开，完整呈现了发动机本体与相连传动部分的装配关系。模型中缸体、缸盖、气门室罩、进气歧管、排气侧附件、前端轮系、飞轮壳体以及变速器连接段均有明确形体，适合在整车布置、教学演示、维修工装开发和逆向结构分析中作为空间参考。

　　从实际装车场景看，这类横置动力总成多用于前置前驱车型，发动机与变速器沿横向组成紧凑单元，机舱内需要同时避让悬架塔座、冷却模块、空调管路、线束和转向机构。建模时保留了机体侧面的起伏轮廓、进气歧管的四根弯曲支管、顶部点火区域以及后端变速器壳体的不规则外形，这些特征直接决定机舱硬点和周边件间隙。

　　功能上，进气歧管将稳压腔分配至各缸气道，支管长度和弯曲走向影响进气脉动与低速响应；缸盖上部布置气门驱动和点火相关结构，缸体下部承接曲轴、连杆和活塞运动；前端带轮区域用于驱动水泵、发电机等附件，后端则通过飞轮或液力元件与变速器衔接。模型把这些区域的相对位置连续表达出来，便于检查拆装路径，例如火花塞维护空间、进气歧管拆卸方向、起动机安装位置以及变速器对接螺栓的可达性。

　　设计思路上，整机并非单纯追求外观光顺，而是围绕承载、冷却、润滑、进气和NVH边界共同成形。缸体侧壁的加强筋、安装耳座和附属支架体现了载荷传递路径；变速器壳体上的厚薄变化和局部凸台，对应轴承支撑、油液容纳以及与副车架悬置的连接需求。进气歧管采用多支弯曲管路造型，在有限高度内平衡气道长度、稳压腔容积和机舱避让。

　　外形尺寸与安装边界方面，模型重点保留了总成长度、高度和宽度方向的突出件：左侧前端轮系向外伸出，顶部罩盖决定机舱上盖板距离，后侧变速器壳体形成最大轮廓，下方油底壳和安装脚则影响副车架与下护板设计。悬置支架、连接法兰和管路接口的位置可用于初步校核动力总成姿态角、拆装抬升轨迹以及维修工具操作空间。对于结构工程师而言，该模型更适合作为整车包络、教学拆解和附属工装设计的数字化参照。
