单缸风冷柴油动力机组结构设计

　　这套单缸风冷柴油动力机组的三维结构，面向小型农用机械、园林作业设备、微型发电机组、短途运输辅机以及固定作业泵站等场景搭建，整机围绕小功率独立动力输出需求完成布局，没有依赖整车或主机架的额外承载结构，可直接作为独立动力包匹配不同下游设备。

　　从实际装机边界来看，机组横向最宽处集中在飞轮侧护罩与冷却风叶外圆区域，轴向长度覆盖油箱、缸体、齿轮室到输出端的完整跨度，顶部油箱上沿为整机最高轮廓，底部安装脚座预留了平直的贴合面与贯穿安装孔，选型对接时只需校核底座孔距、输出轴中心高以及飞轮侧回转空间，即可快速完成机架适配。现场布置中，风冷机型不需要额外接驳散热水箱、水管与冷却液回路，对移动作业车、山地农机和临时泵站的适配性更强，也减少了低温环境下冻裂管路、长期闲置积水锈蚀的维护隐患。

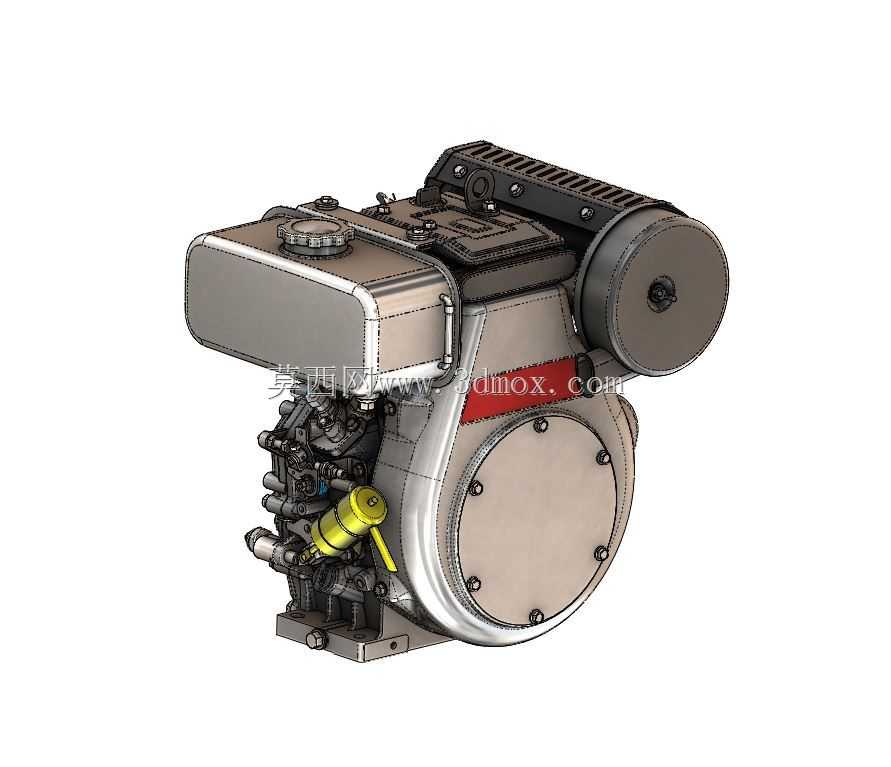

　　结构设计上，燃油箱布置在缸体上方偏前位置，靠重力向燃油系统供油，箱体外形贴合整机上部轮廓，既压缩了整体高度，也给日常加注燃油留出操作空间。缸盖与缸体外侧布置散热鳍片，飞轮端集成离心风叶与导风罩，运转时气流顺着导流路径扫过缸体、缸盖高温区域，把燃烧室热量直接带走；导风罩的曲面造型并非单纯外饰件，其包覆范围决定了冷却风的流向与风速分布，建模时需保证风叶回转间隙、罩壳安装卡扣以及检修拆卸路径互不干涉。

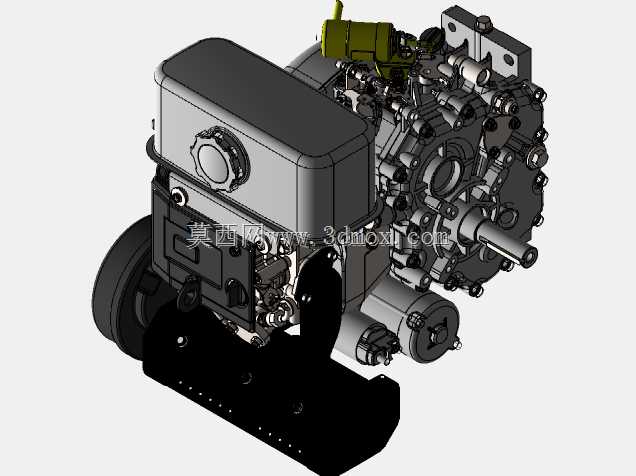

　　齿轮室侧集中布置燃油喷射泵、调速杠杆、机油加注与管路接头，黄色操作手柄对应减压或燃油控制工位，周边留出了手指与工具操作空间，避免运维时被高温壳体遮挡。输出端圆形侧盖封装曲轴端部与连接法兰，外圈螺栓按圆周均布，既保证端盖密封压紧力均匀，也方便在不拆解整机核心部件的情况下检查内部连接。启动拉手、空滤接口、油箱盖、放油螺塞等日常触达件均布置在机身外侧易接近位置，符合小型动力设备高频启停、快速保养的使用习惯。

　　建模过程中对装配层级做了清晰拆分：油箱、导风罩、风叶、飞轮、缸盖、缸体、齿轮室盖、安装脚座、喷油泵、管路与紧固件分别独立成件，能直观呈现螺栓连接、卡扣定位、轴系配合和密封面贴合关系。干涉检查重点集中在风叶与护罩的旋转间隙、曲轴输出端与被驱动设备的对接长度、燃油管与高温壳体的隔热距离，以及底部安装脚在受载状态下的支撑跨度。对于结构设计人员，该模型可用于验证小型动力包的外轮廓避让、检修口开启角度和机架挂载方式；对于设备选型人员，可直接核对动力输出方位、安装孔位和外围附件占用空间；对于三维建模从业者，也能参考单缸内燃机从燃油供给、冷却导风到动力输出的完整结构逻辑，理解小型风冷柴油机在紧凑空间内兼顾散热、供油、安装与维护的工程处理方式。
