BR03太平洋型蒸汽机车结构复刻

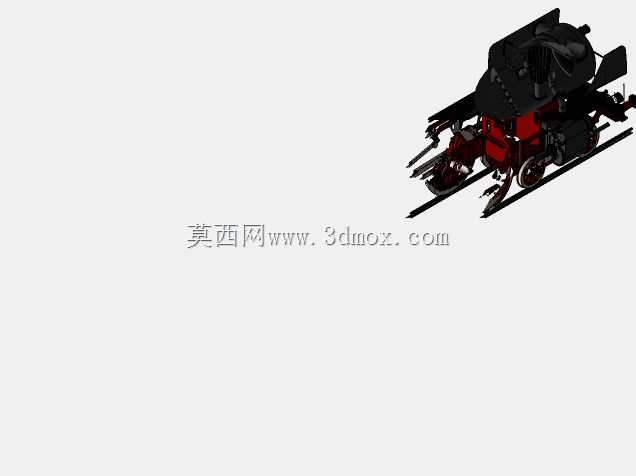

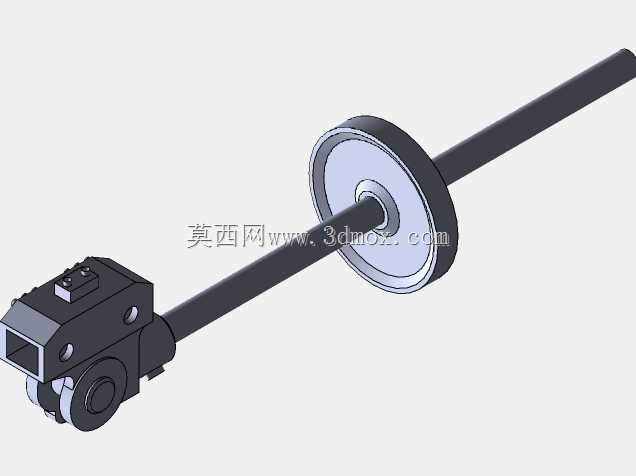

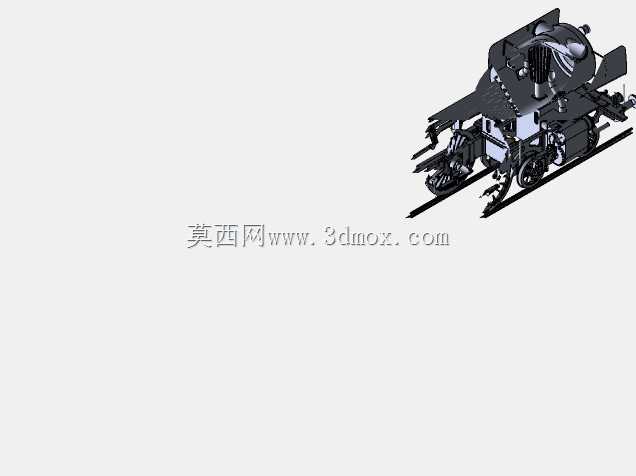

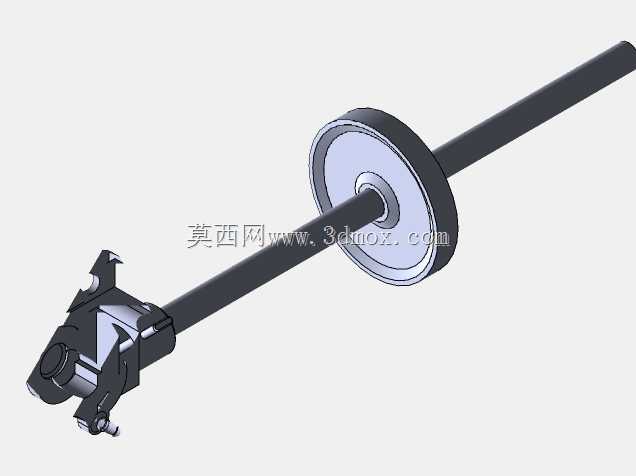

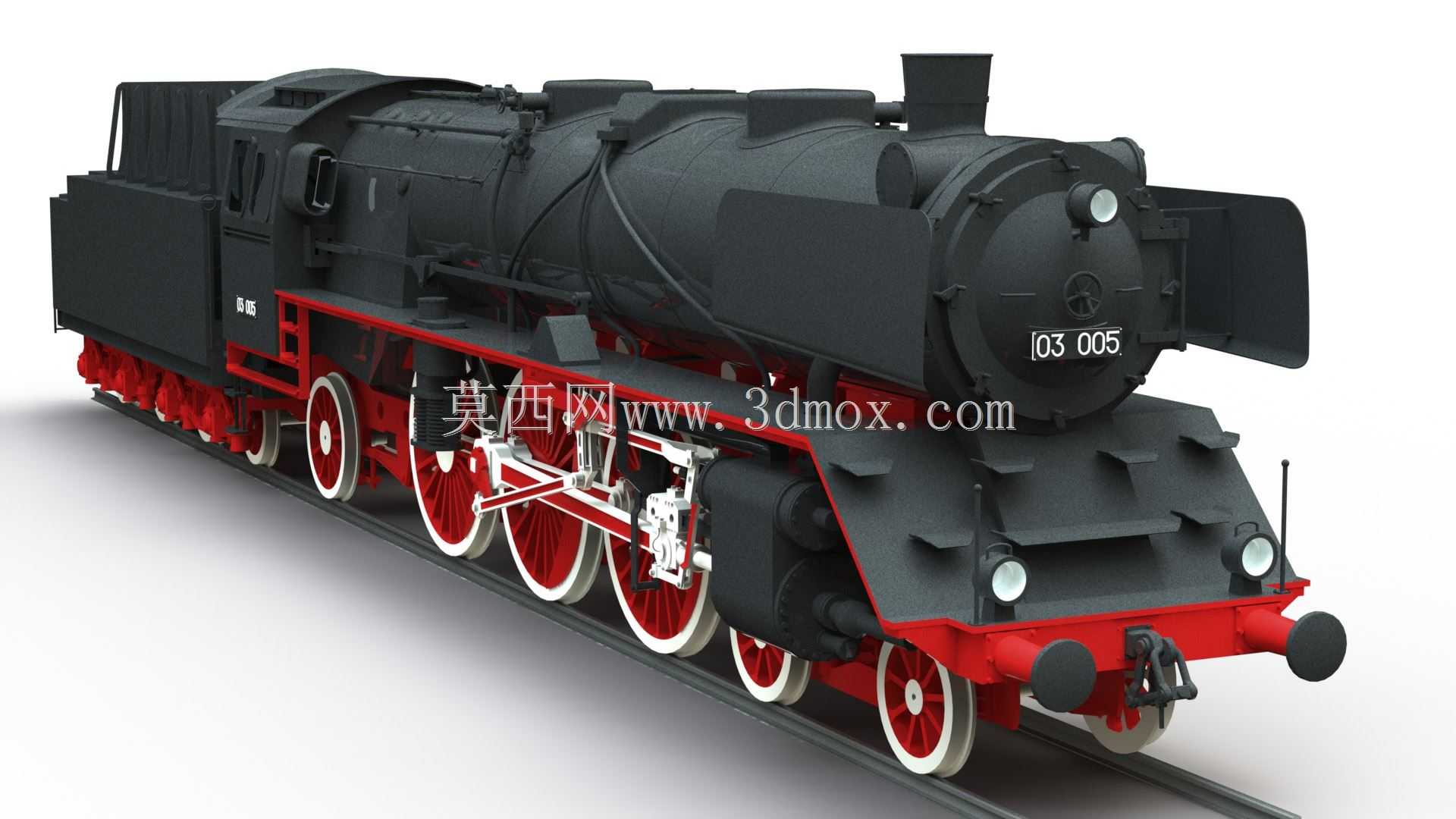

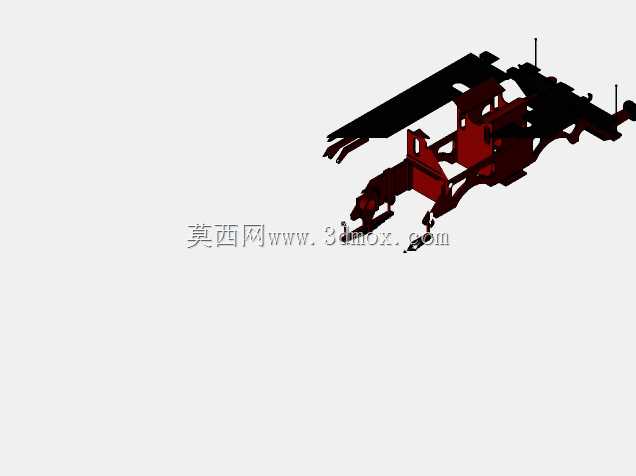

　　这套三维结构围绕干线客运蒸汽机车展开，主体由锅炉车体、司机室、煤水车、转向导轮、动轮组、从轮、连杆机构、排障器、缓冲连接装置和轨道接触边界共同构成。模型在装配关系上没有把整车处理成单一静止外观件，而是将轮对、轴箱、摇杆、连杆、弹簧悬挂、车架和车体包覆件分层建立，便于检查轮轴间距、连杆运动轨迹以及车体下部与轨道、转向部件之间的干涉情况。

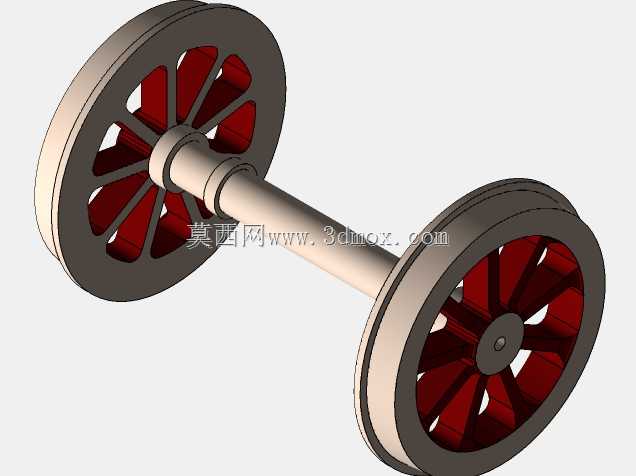

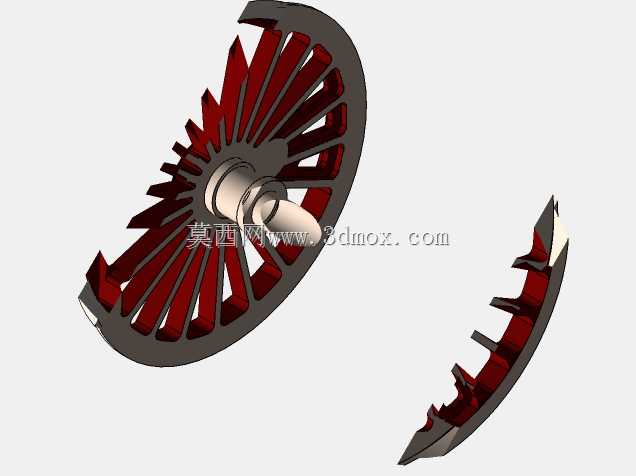

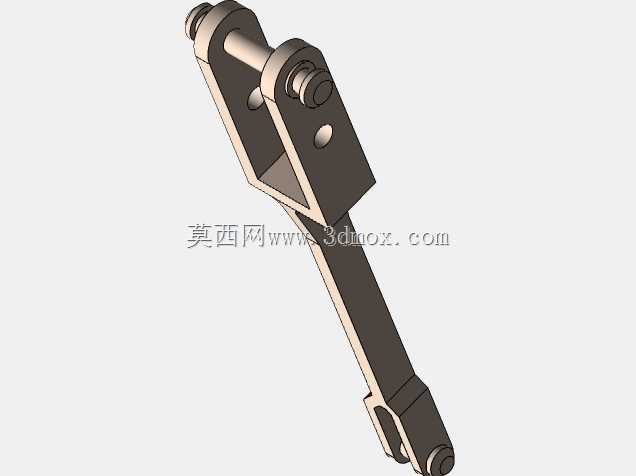

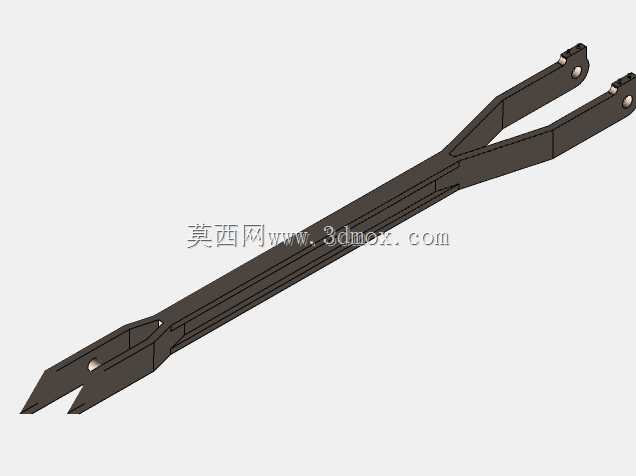

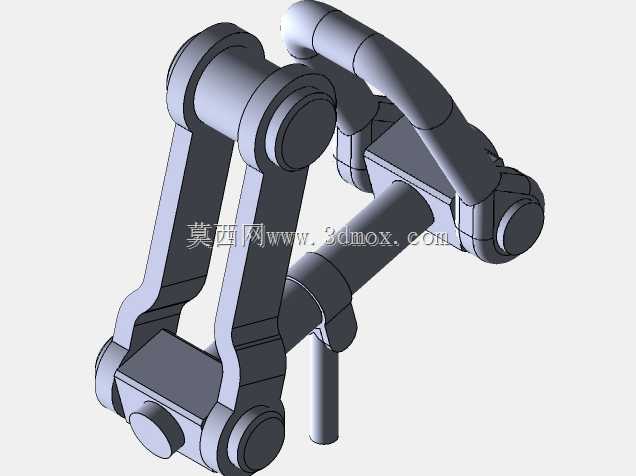

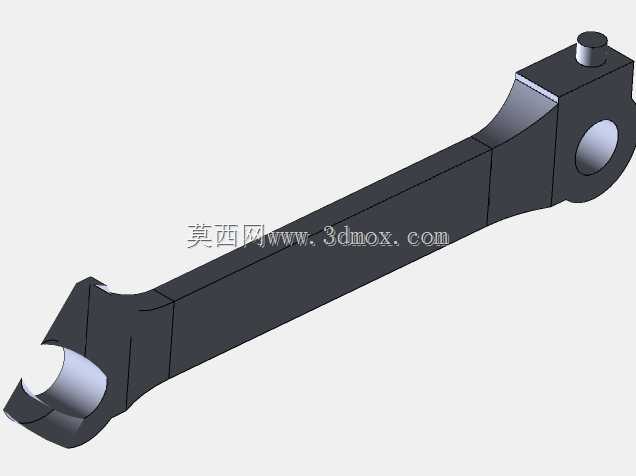

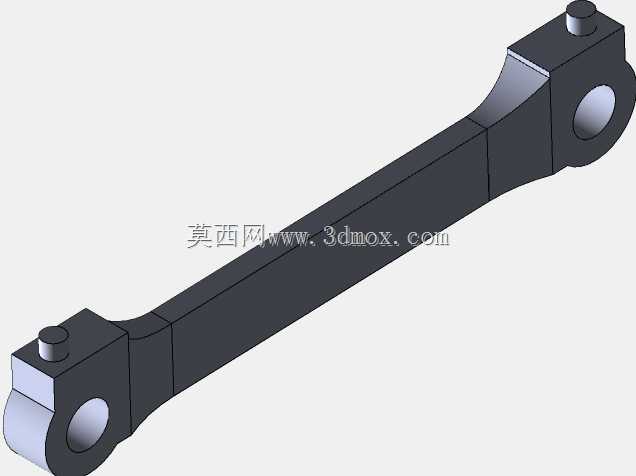

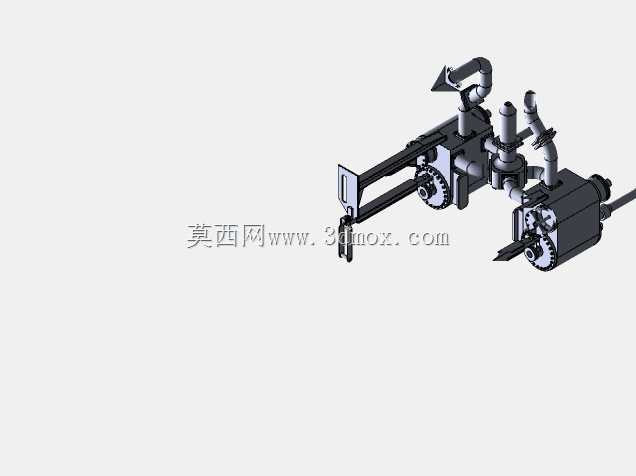

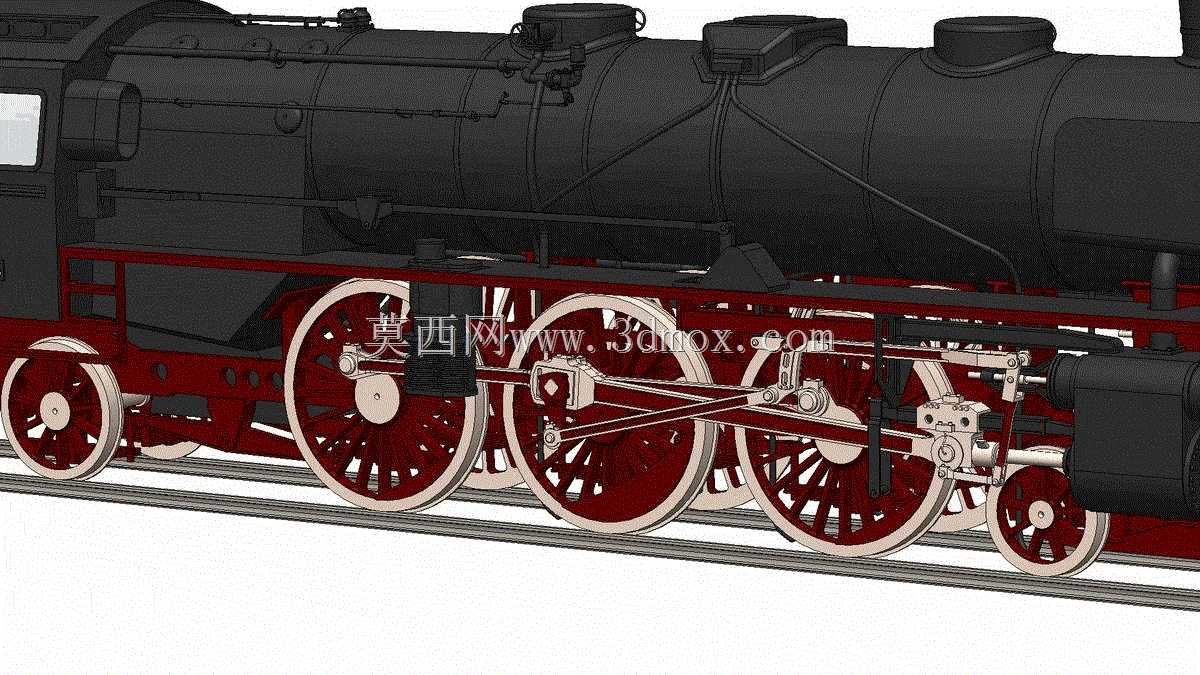

　　从工程应用看，该类机车结构可用于铁路装备教学、复古机车展示、轨道交通科普装置、博物馆展陈方案以及机械原理演示。走行部是建模重点：前端导轮承担进入曲线时的导向作用，中部大直径动轮通过主连杆和侧连杆传递汽缸推力，后部从轮与车架共同支承锅炉尾部载荷。轮缘与轨面的相对位置、轮对横向活动余量、弹簧支座高度以及连杆销孔同轴度，都直接影响机车在直线和曲线轨道上的运行表现。

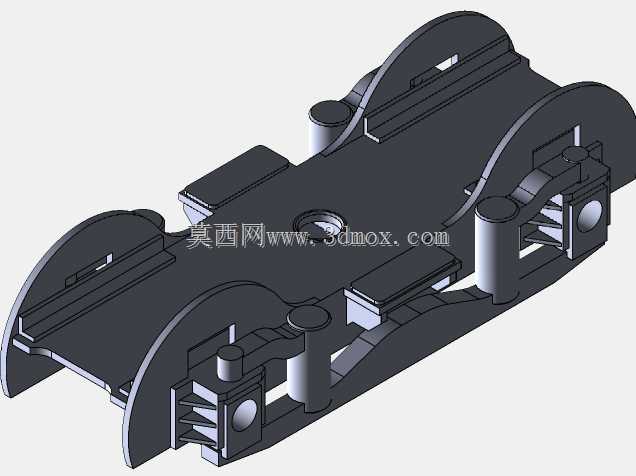

　　车体外形以长锅炉为核心，烟箱、汽包、烟囱、砂箱、汽笛和管路沿纵向布置，外部包覆轮廓需要兼顾内部炉膛、烟管、蒸汽管路与检修空间。司机室位于锅炉后方，操作视野、人因站位、炉门开口和通往走行板的通道在结构布置中需要保留。煤水车与主机车通过牵引缓冲结构连接，内部可按煤仓和水柜分区理解，下方转向架需满足承载和曲线通过要求。

　　安装边界方面，整车长度需按机车本体加煤水车的连挂状态校核，宽度方向受走行板、汽缸外罩和轮缘外侧限制，高度方向最高点集中在烟囱、汽包等锅炉顶部附件。轮对中心距、动轮直径、导轮与从轮布置决定固定轴距和回转通过能力；排障器下缘、缓冲梁高度、车钩中心线以及轨面以上净空都应与轨道场景协同设定。建模时可先建立车架基准轴线和轨面平面，再布置各轮轴位置，随后装配连杆与汽缸，最后叠加锅炉外皮、司机室、煤水车和细小附件，这样能保证外观复刻与运动机构之间保持一致。
