高精度斜齿传动齿轮组三维设计作品

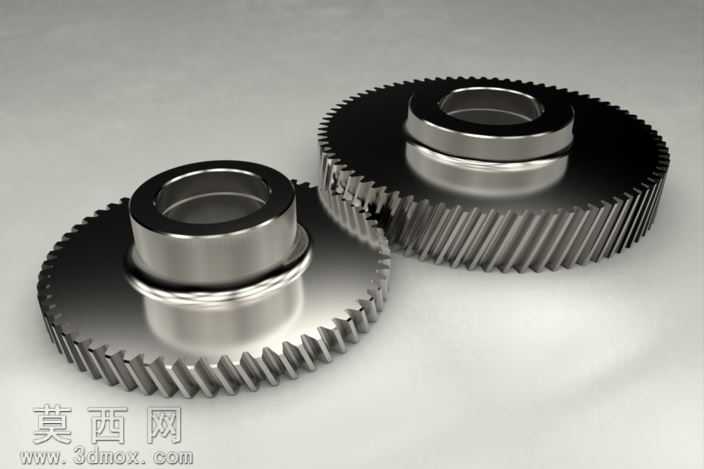

本作品为一对啮合传动的斜齿圆柱齿轮组三维建模成果，建模过程严格遵循机械设计中齿轮传动的参数规范，首先依据斜齿轮的啮合原理确定基础参数，包括法向模数、螺旋角、齿数、压力角、齿顶高系数等核心设计数值，通过参数化建模方式完成单个齿轮的齿廓生成，采用渐开线齿形精准拟合，保证齿面啮合的贴合度与传动平稳性。建模阶段先构建齿轮的基体轮毂结构，设计出带台阶的中空轴孔结构，适配传动轴的安装定位需求，轮毂与轮缘之间的过渡结构做了圆角优化处理，避免应力集中问题。齿部建模通过螺旋扫描方式生成斜向齿槽，逐齿阵列后完成齿面的修整，保证每个轮齿的螺旋角度一致、齿厚均匀，啮合时的接触线长度符合斜齿轮传动的设计要求，可有效降低传动过程中的噪音与冲击。材质与渲染环节，针对齿轮的金属材质特性，赋予了合金钢材质属性，调整金属粗糙度、反射率参数，还原经过精加工后的金属表面质感，齿面做了细微的磨削纹理处理，轮毂部分呈现出金属车削加工后的细腻光泽，渲染时采用柔和的工业产品布光方式，突出齿轮的结构轮廓与金属质感，清晰展现轮齿的啮合状态、台阶轴孔的结构细节以及轮体的厚度比例。结构设计上，两个齿轮采用平行轴啮合布局，中心距经过精准校核，保证传动比准确，轮体的台阶结构既可以实现轴向定位，也能减轻齿轮自身重量，兼顾结构强度与轻量化需求，齿宽参数经过合理匹配，确保传动过程中载荷分布均匀，可用于机械传动系统的结构展示、装配模拟以及运动仿真场景，完整还原了斜齿轮传动副的真实结构特征，建模精度满足机械设计的演示与参考需求。
