肯沃斯T800重型自卸渣土运输卡车

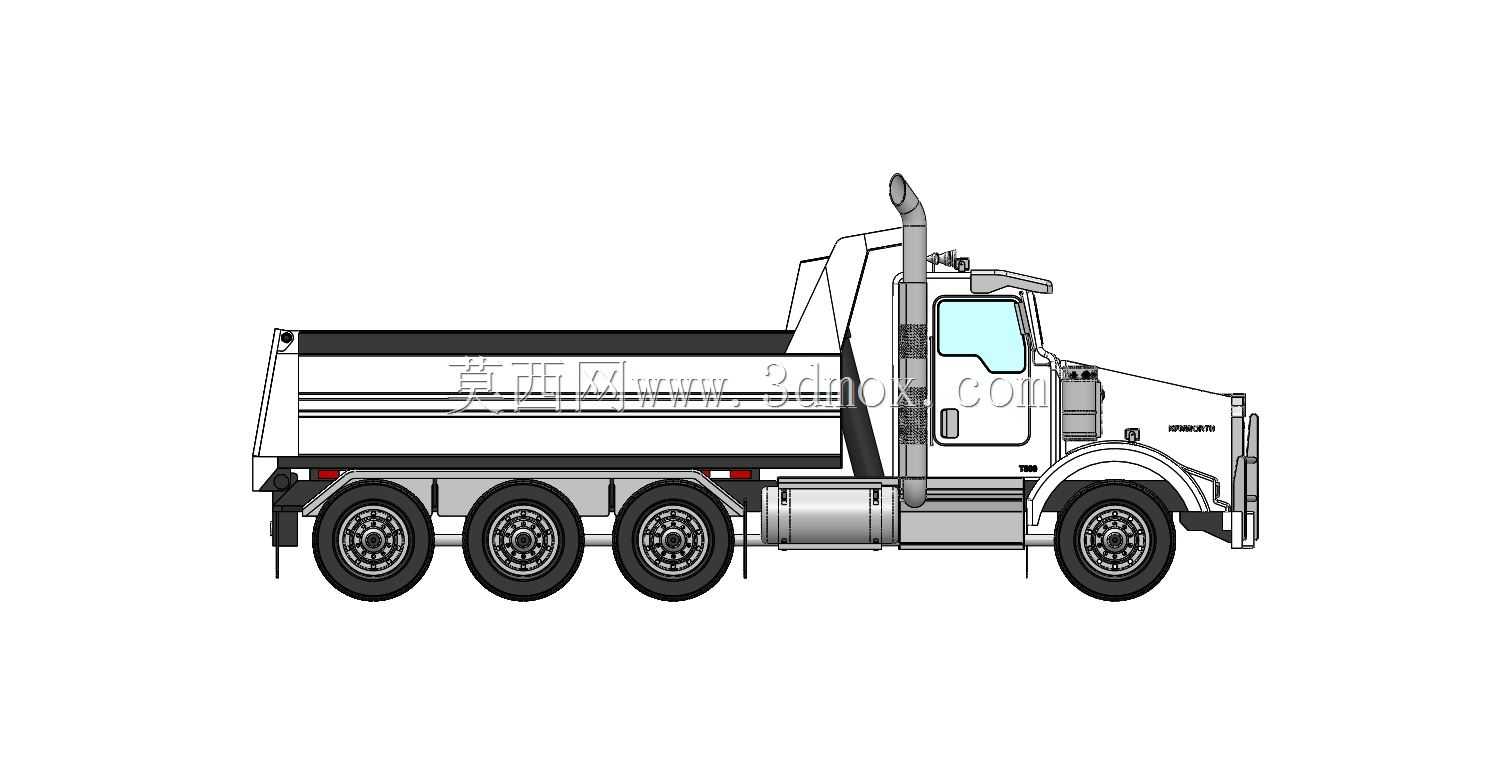

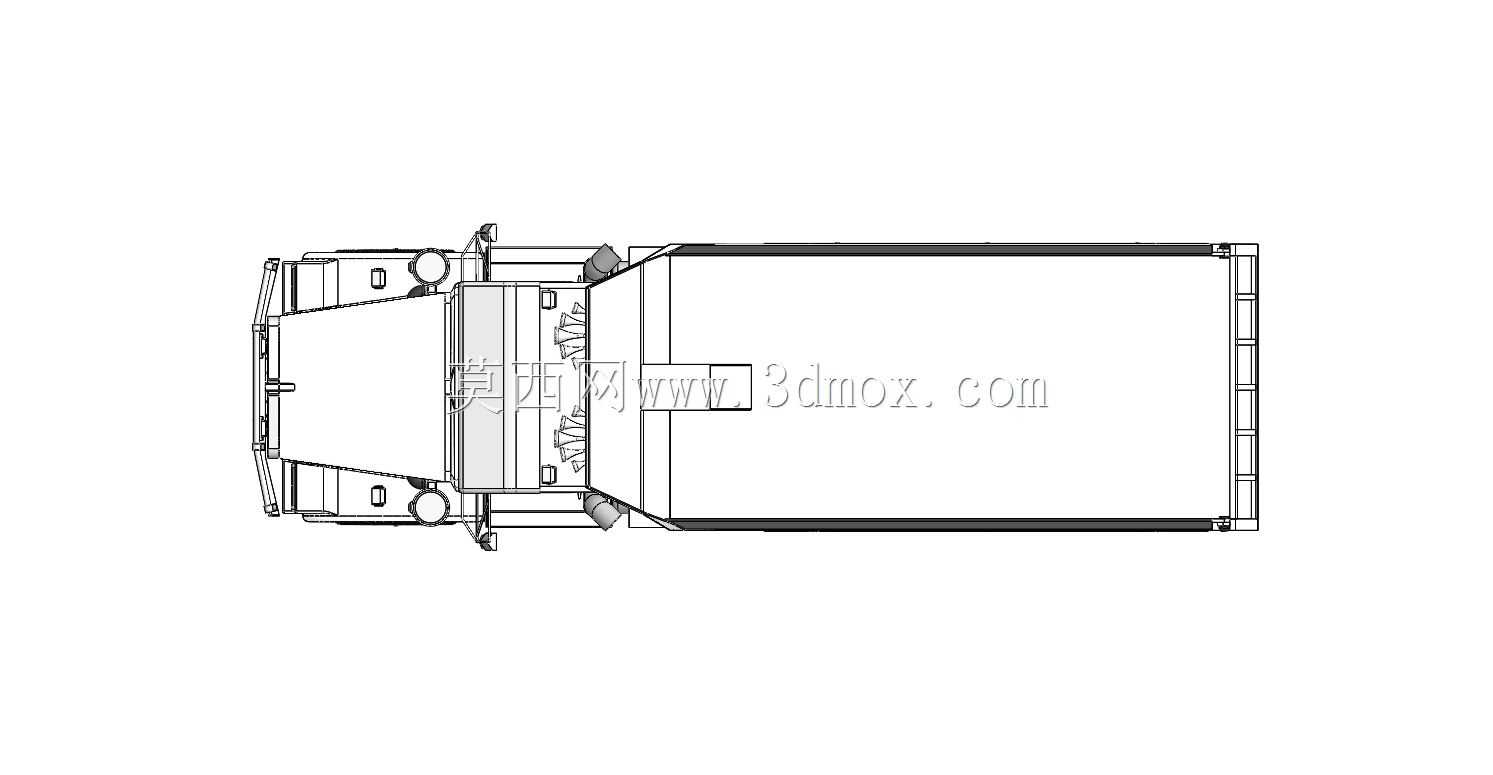

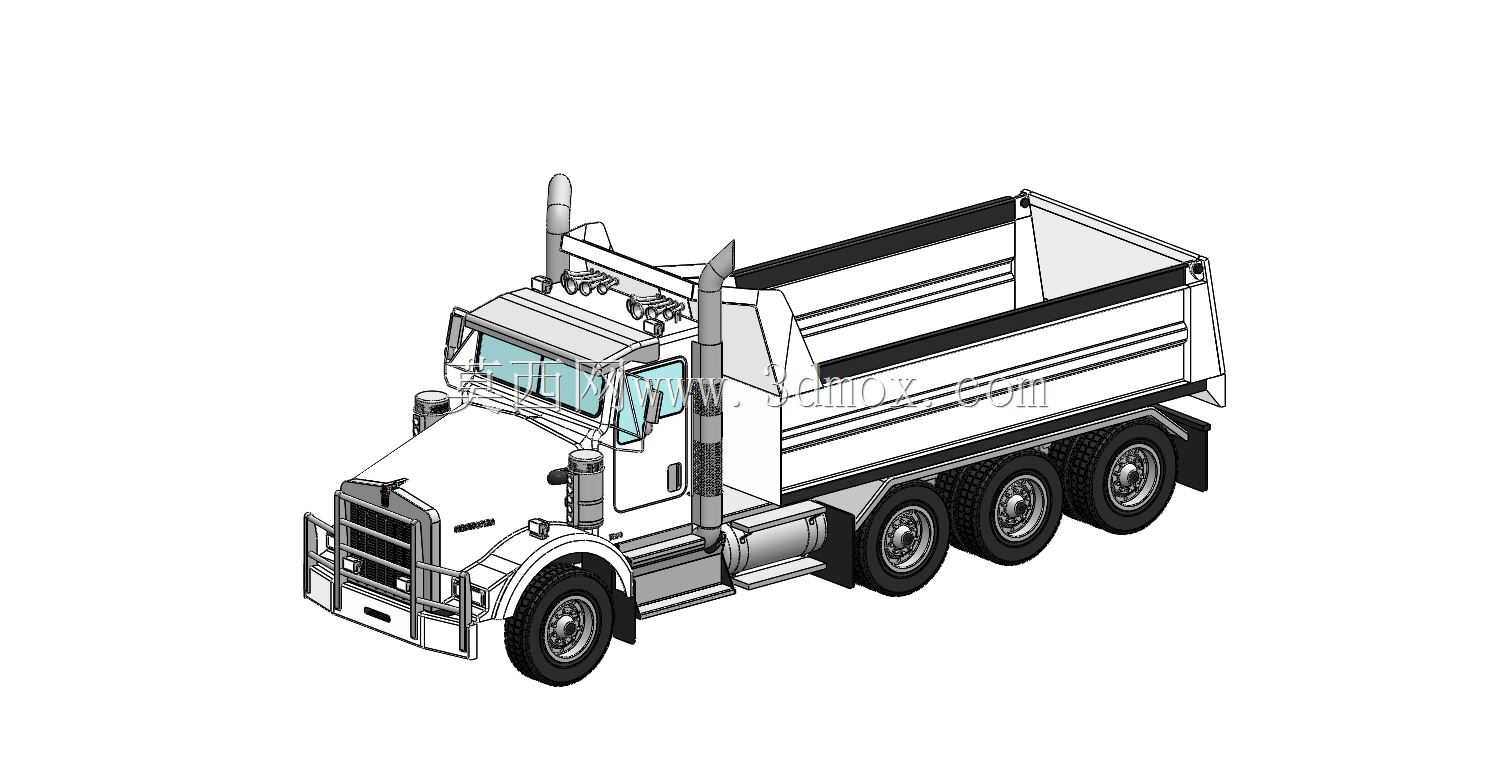

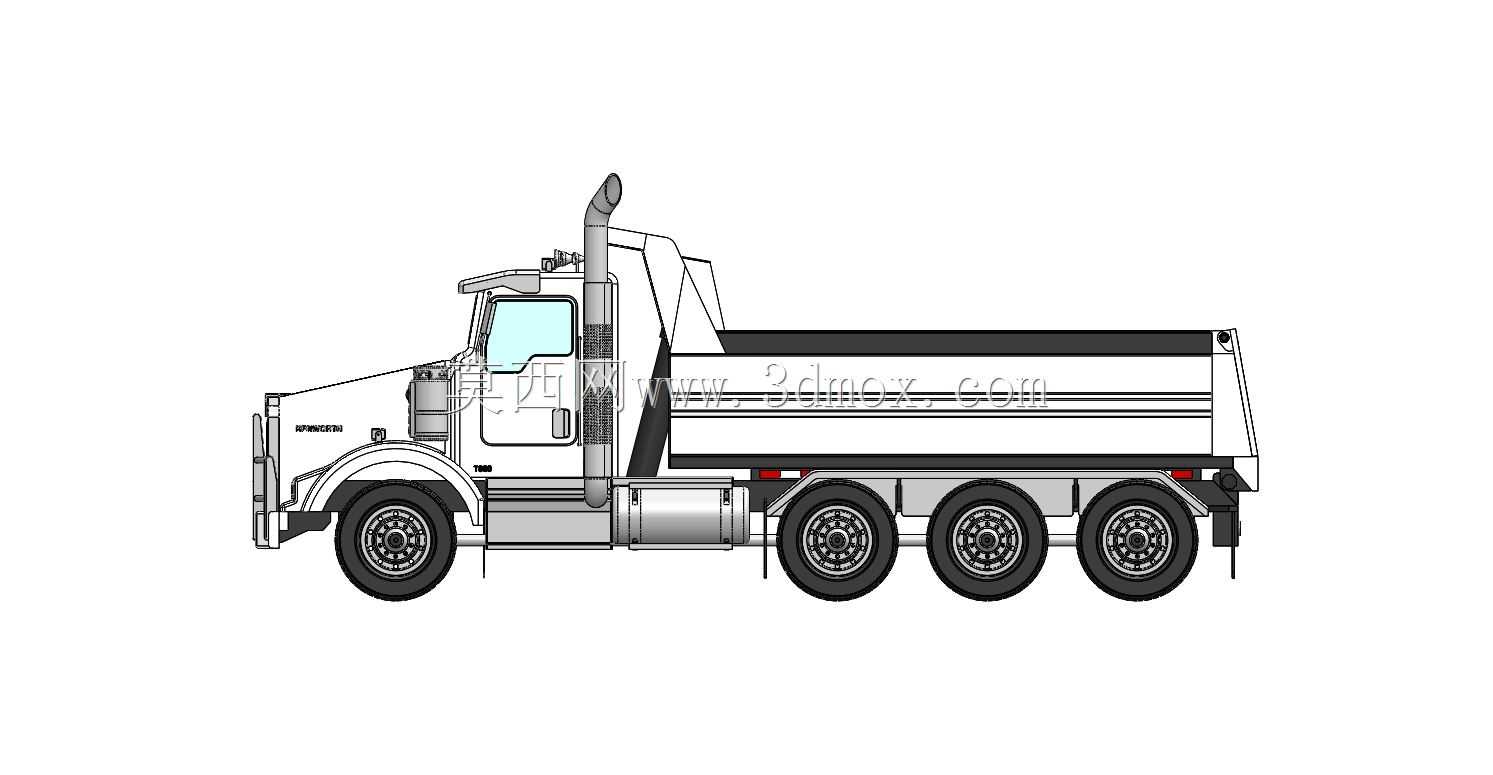

　　这套重载自卸卡车的三维结构，围绕矿山剥离、基建土石方转运、市政渣土清运这类高频重载工况搭建，整车外廓控制在长8785mm、宽2400mm、高3050mm的边界内，进场时不用额外拆解货厢，就能适配国内多数非公路矿用便道、城市施工主干道的通行限宽与限高要求，也能直接开上标准平板拖车完成转场，不用临时拆卸外露的排气筒、后视镜这些外伸部件。

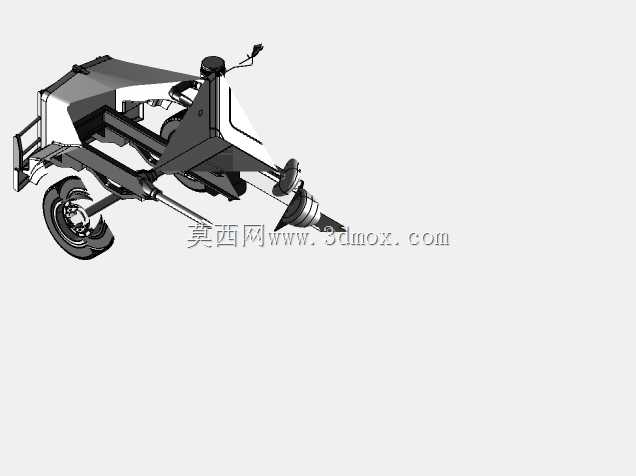

　　底盘部分沿用肯沃斯T800经典的长头重载布局，前桥采用工字梁转向桥搭配多片钢板弹簧，应对工地坑洼路面的冲击；后桥布置三根并装双联驱动桥，每侧双胎布局，把满载几十吨的载荷均匀分散到六只后轮上，松软渣土场地里不容易陷车。车架纵梁用高强度钢冲压成型，断面高度从头到尾做了变截面设计：驾驶室下方区域留出足够离地间隙，避免过坑时磕碰油底壳；货厢下方的纵梁则加高断面，承载举升时的集中弯矩，不用额外加装冗余加强件就能控制自重。

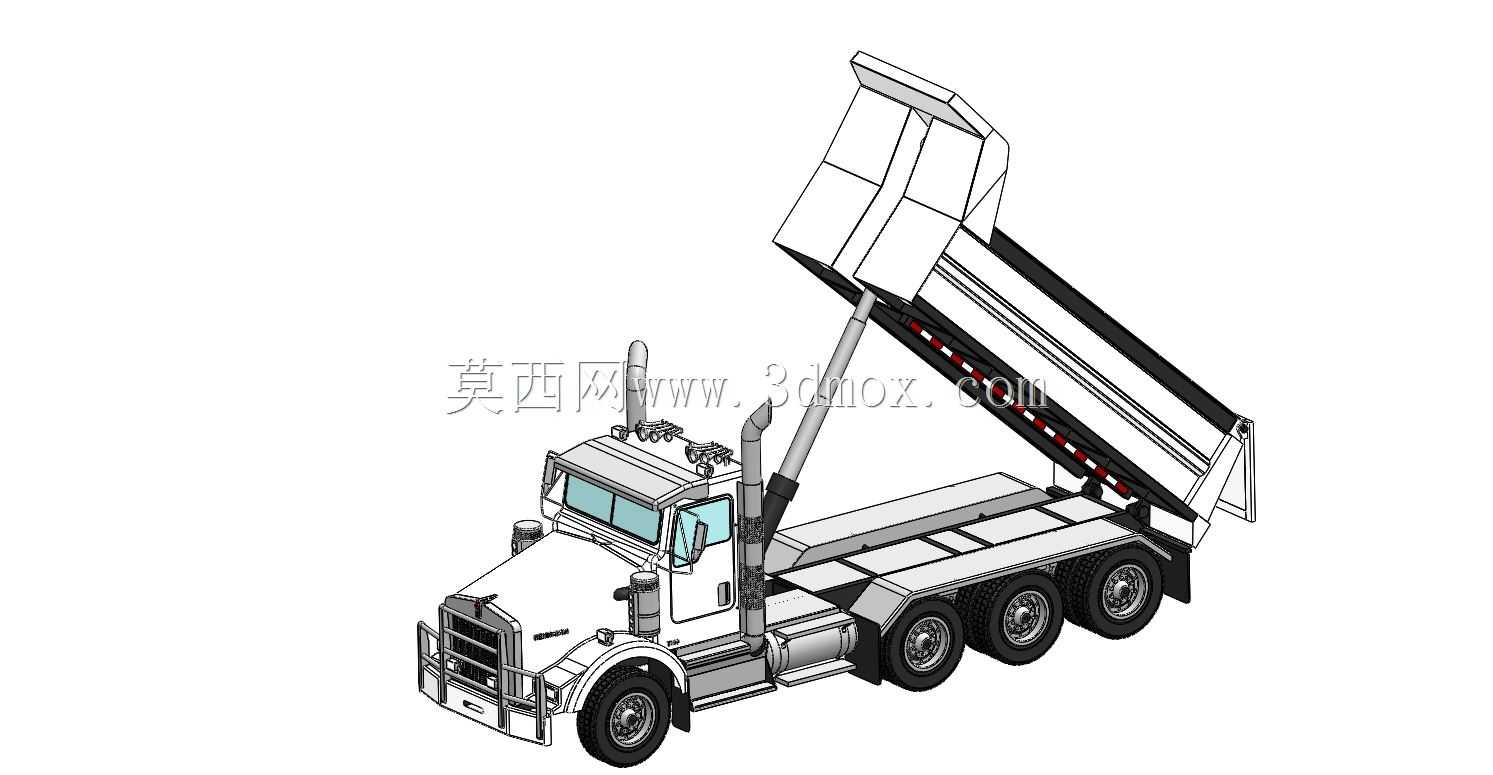

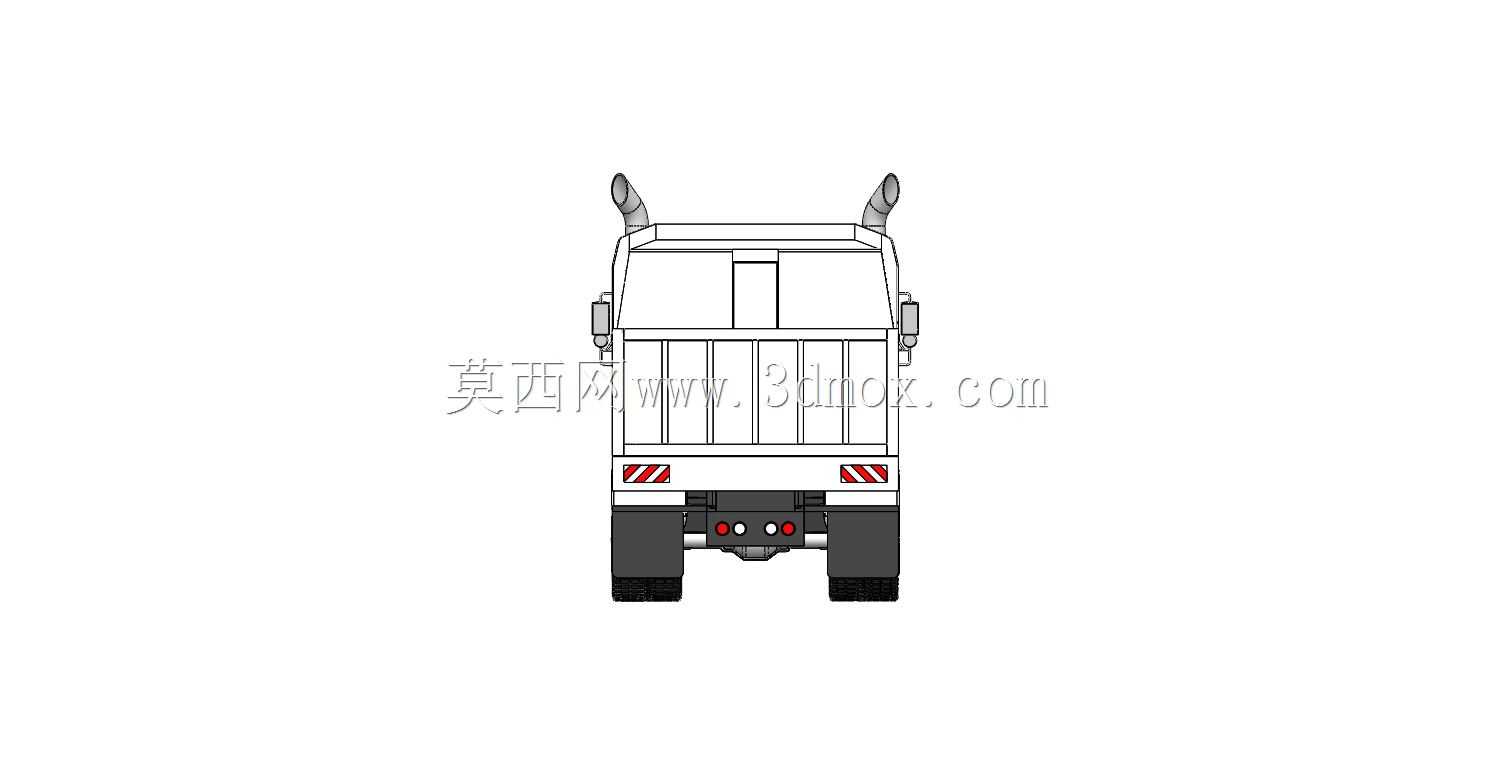

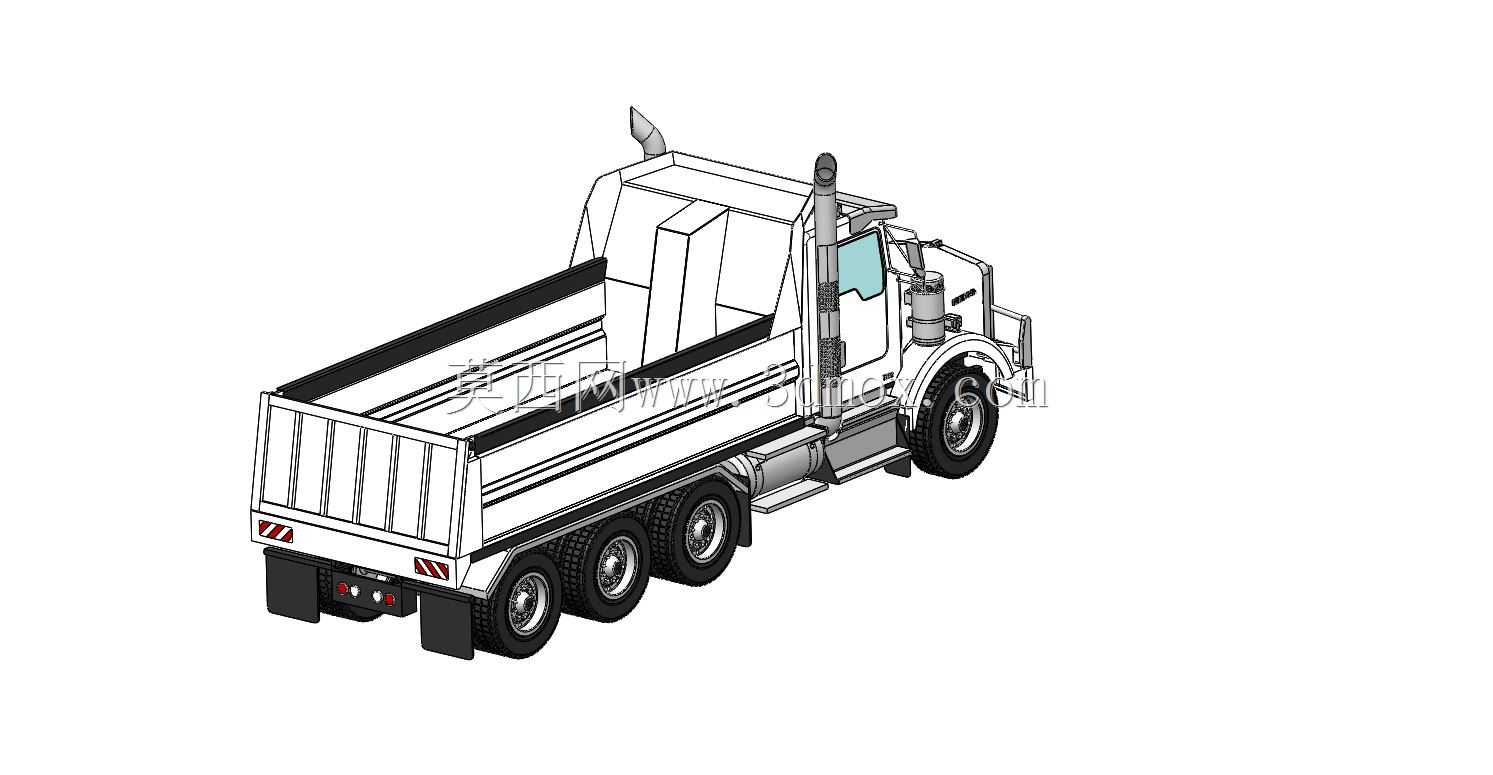

　　上装的自卸货厢是这套模型的核心功能件，厢体采用边板加高的矩形斗结构，尾部带铰接式尾门，举升时尾门靠物料重力自动顶开卸料，回落之后自动锁止，运输途中不会漏洒渣土。厢体内部做了平滑的斜向导料面，靠前的位置抬升角度更大，举升卸货时粘性泥土也能顺着斜面滑出，不会在厢底残留积料。举升机构前置在驾驶室后方，多级液压举升缸的铰接点位置经过匹配，举升最大角度时整车重心依然落在后桥支撑区域内，不会在软基场地发生后翻风险。

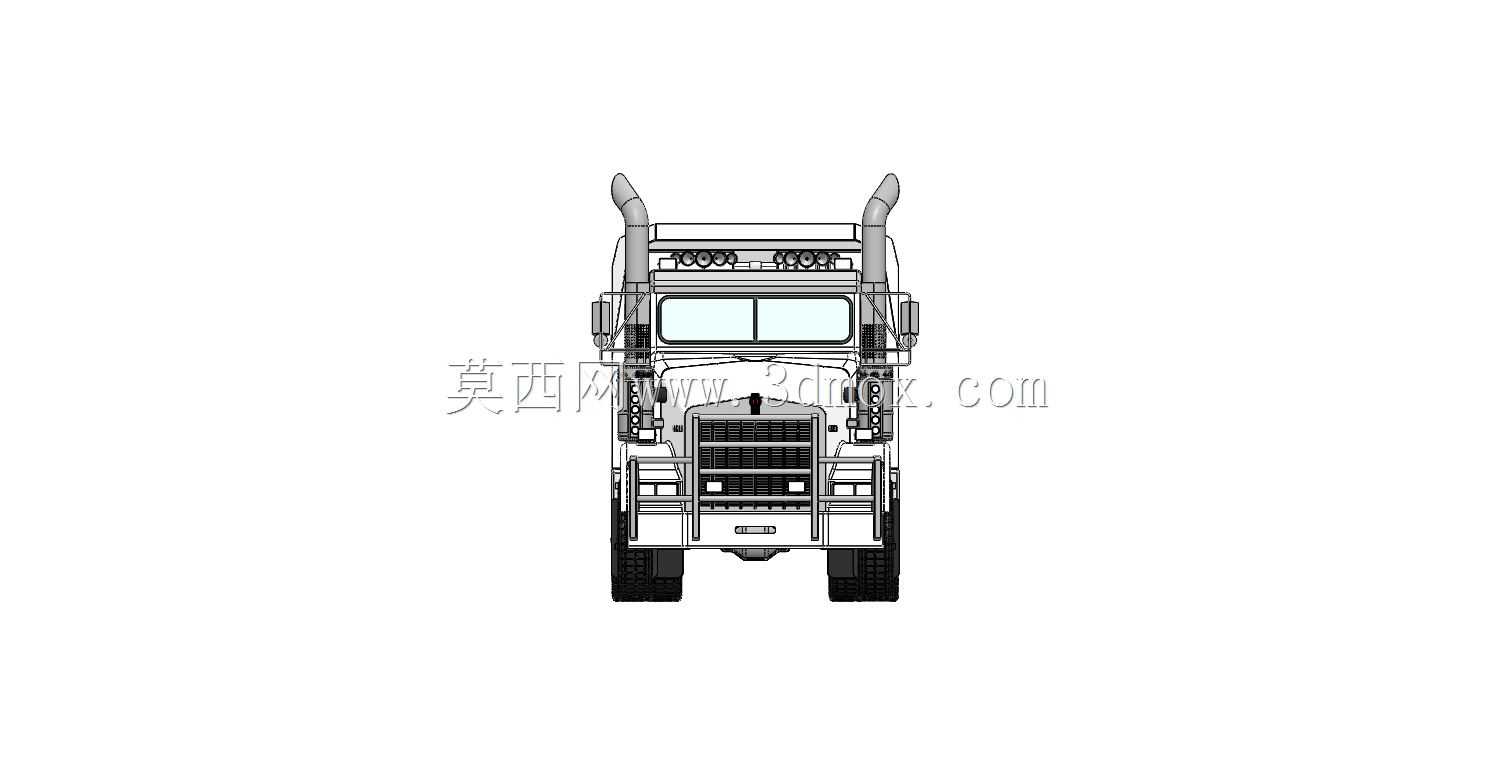

　　驾驶室部分还原了长头重卡的实用设计：引擎罩向前延伸，发动机布置在罩体下方，维修时掀开罩体就能直接接触缸体、滤清器这些保养点位，不用掀开驾驶室；驾驶室侧面布置了大尺寸外摆后视镜，覆盖右后侧盲区内的作业人员与小型设备；两侧立式排气筒高位引出，工地扬尘环境下不会吸入地面尘土，涉水时也能避免排气进水。底盘侧面预留了油箱、储气筒、蓄电池的安装位，布局紧凑，没有突出到整车宽度边界之外，错车时不容易被刮碰。

　　建模过程中把所有运动副的装配关系都做了还原：转向轮的转角行程、货厢绕后铰链的举升轨迹、尾门的开合间隙都按照实车装配公差设置，做运动仿真时可以直接验证举升全过程中货厢与驾驶室、液压管路之间不存在干涉；轮胎与翼子板的跳动间隙也预留了重载压缩后的余量，满载颠簸时轮胎不会蹭到轮罩。这套结构既可以作为专用车改装企业的上装匹配参考，也能用于施工场景的物流调度仿真、驾驶员操作培训的可视化载体，把整车在工地里的通行、卸料作业流程完整还原出来。
