标准海运干货集装箱结构数模

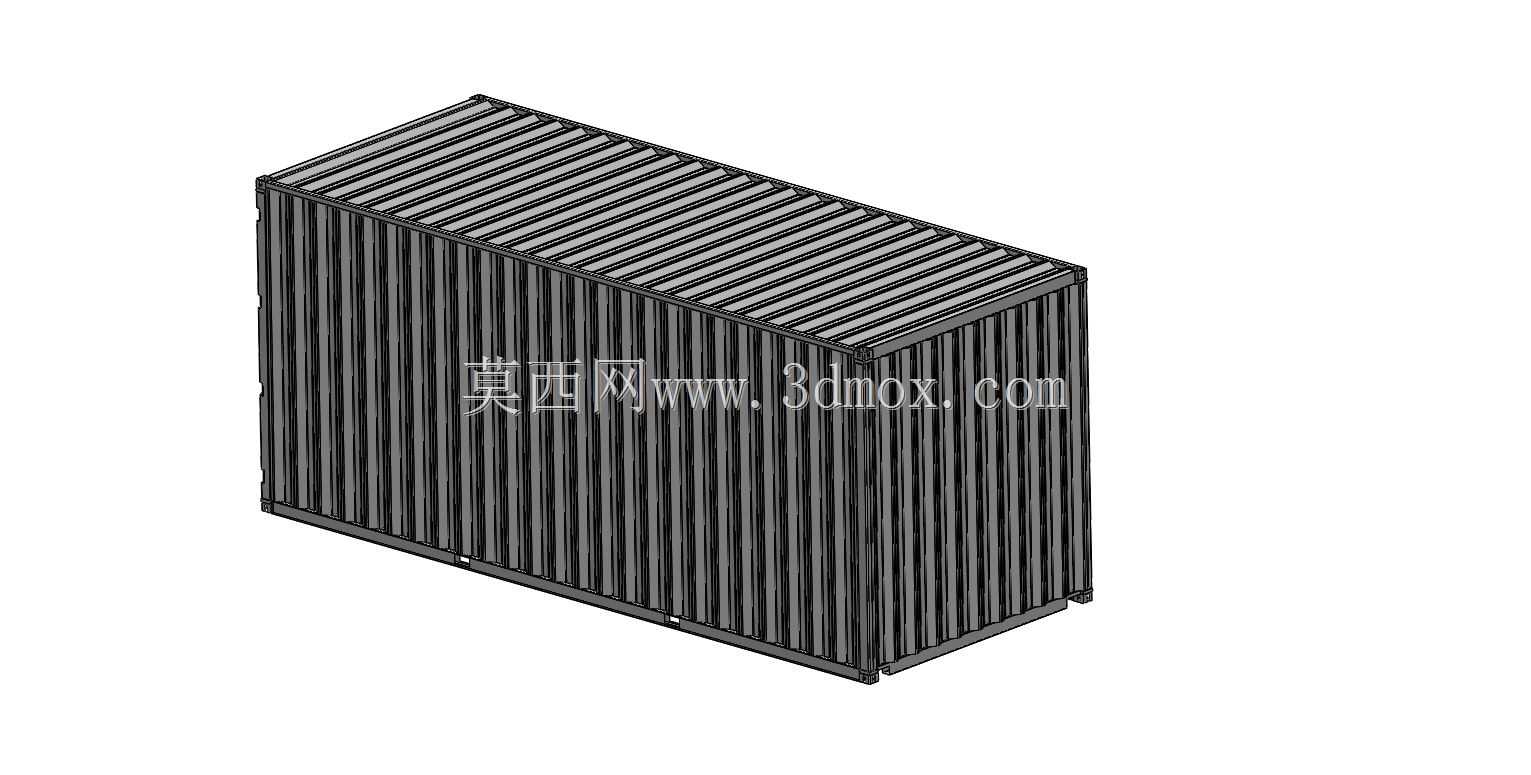

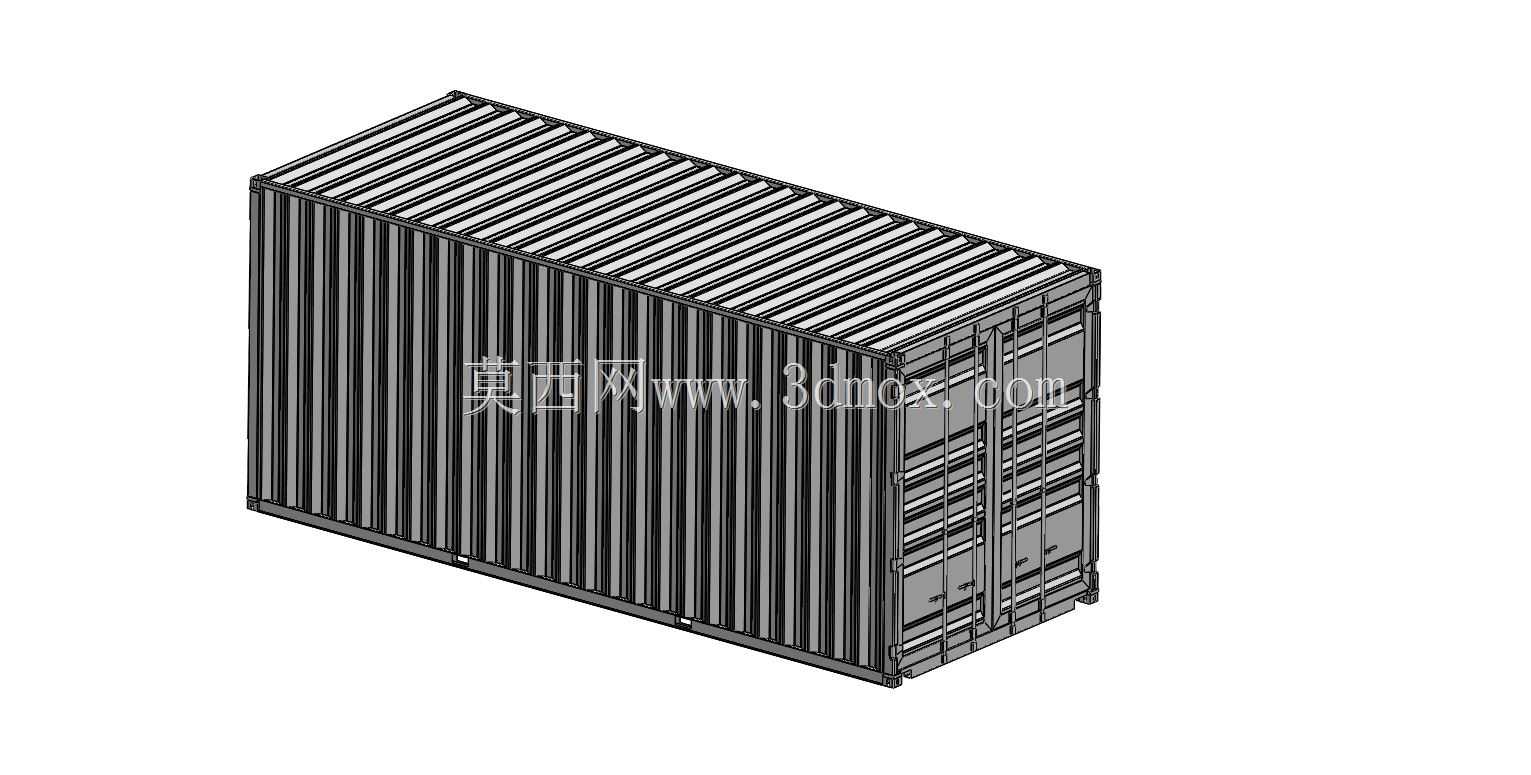

　　该数模还原的是国际通用20英尺干货运输集装箱，这类箱体是远洋干线运输、港口堆场周转、铁路集装箱中心站、公路甩挂物流以及厂区临时仓储场景里的基础载运单元，承担散件打包货、整托工业成品、普通干散包装货物的封闭承载与多式联运换装功能，可直接适配标准集装箱船格槽、堆场龙门吊吊点、集装箱半挂车锁座以及铁路平车锁固位置，无需额外改造即可完成跨运输方式的快速转运。

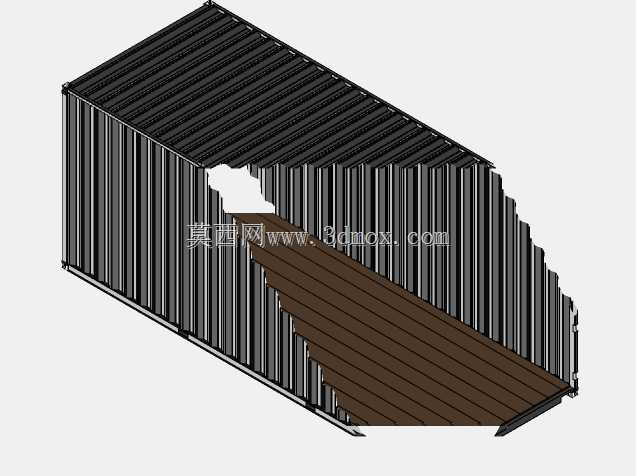

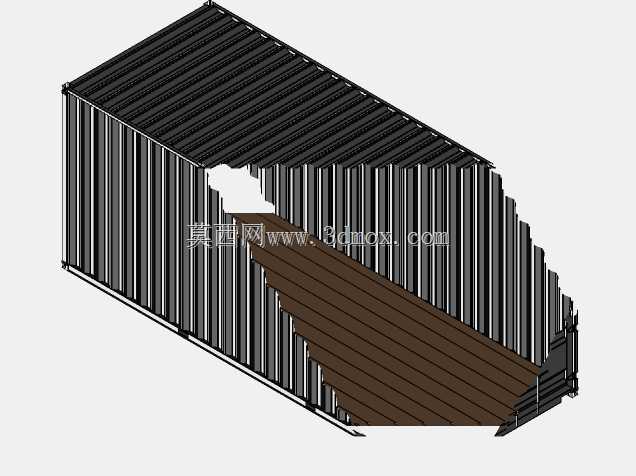

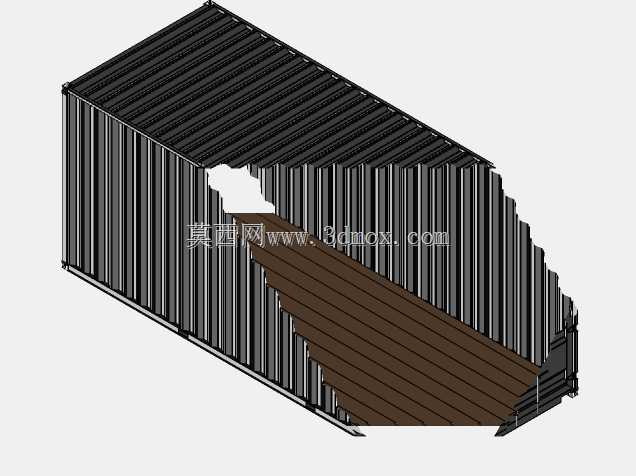

　　建模阶段优先还原箱体的真实装配逻辑：侧壁采用连续压型波纹钢板结构，波纹沿箱体高度方向延伸，在控制箱体自重的前提下大幅提升侧壁面外压与堆码承压刚度，避免空箱堆存、重箱叠放时侧壁发生屈曲变形；顶板为多组平行压型波纹钢板拼接，沿箱体长度方向排布，承受顶部堆码载荷与日常雨水冲刷，波纹走向同时引导顶面排水向箱体四角导流；底架由横向底梁与纵向承托梁组成，底部四角设置标准角件，角件的开孔位置、外形尺寸完全匹配ISO集装箱吊装、锁固、堆码的接口要求，堆场吊装作业时吊具锁头可直接嵌入角件完成起吊，多层堆码时上下箱体角件对位贴合，配合锁销即可完成堆垛固定。

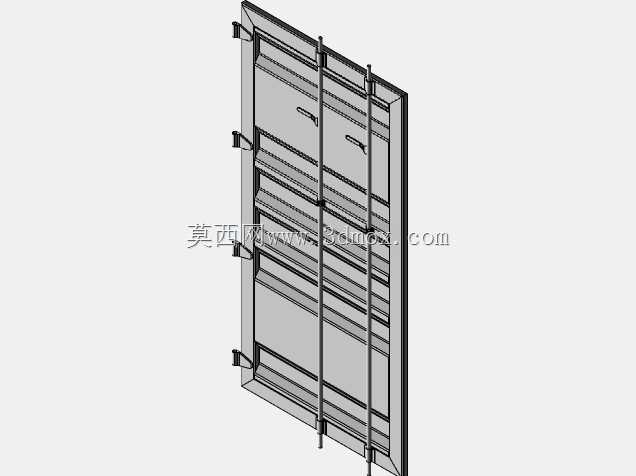

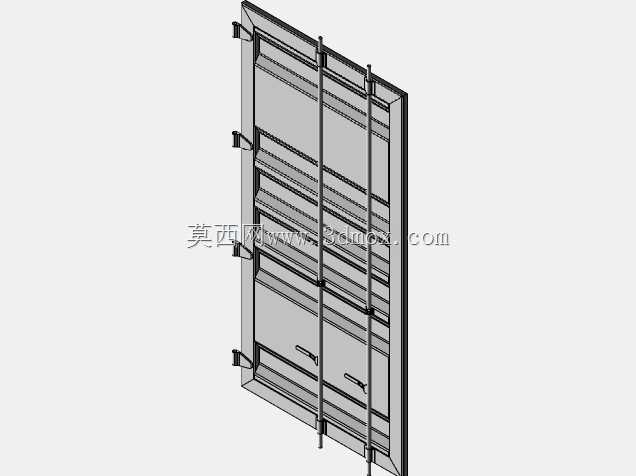

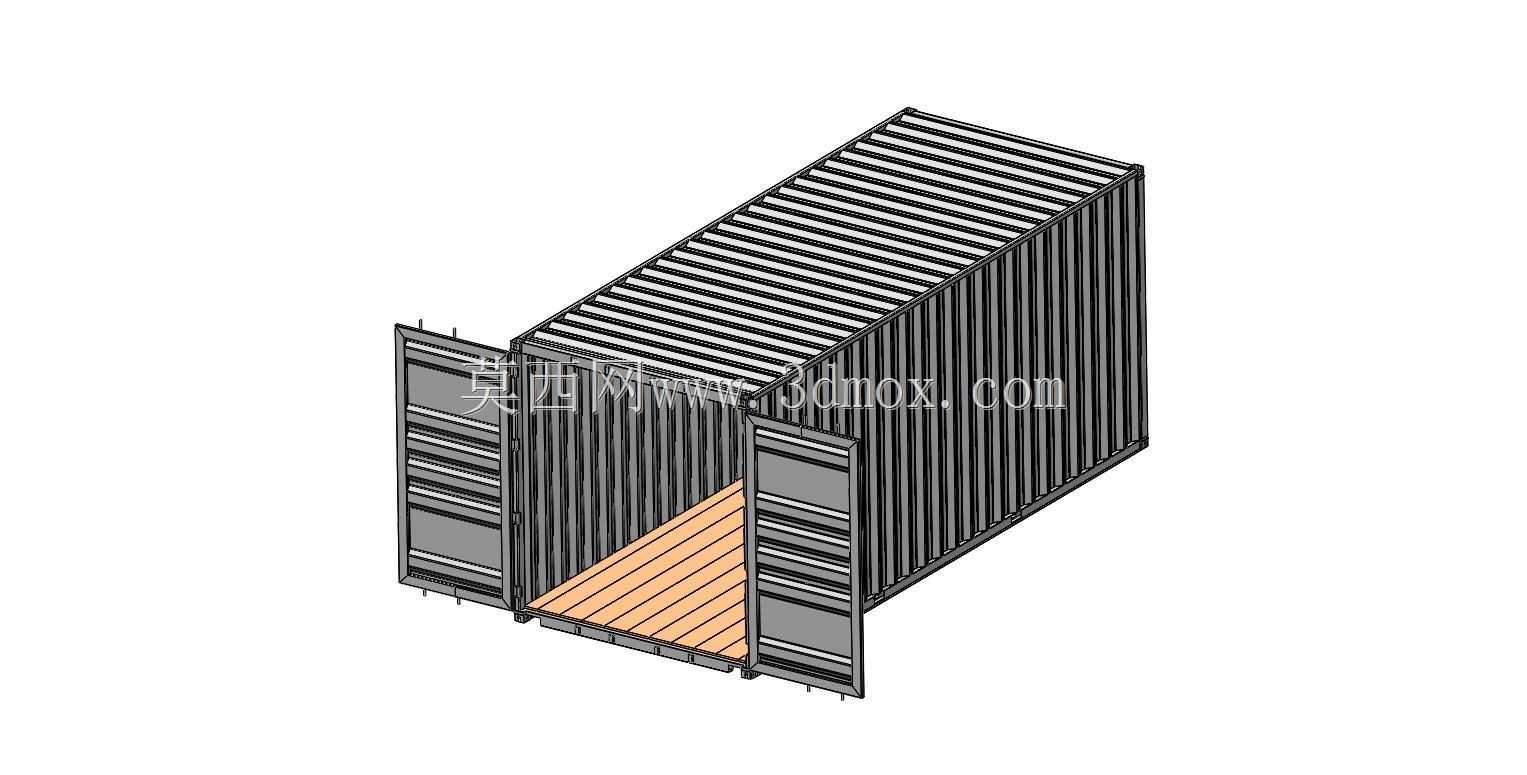

　　箱体一端设置双开对开钢质箱门，门体周边布置多组锁杆与锁扣，闭合后通过凸轮锁紧机构压紧门周密封胶条，实现箱内防雨、防尘的封闭效果，门体开启角度可满足叉车直接进出箱内完成货物装卸的作业需求。外形尺寸严格遵循20英尺标准箱边界：外部总长6060mm、总宽2440mm、总高2590mm，建模时完整保留了箱体外部所有凸起结构的边界，包括角件外伸量、门板锁杆突出量、波纹板的凹凸厚度，在做堆场布局规划、船舱格槽校核、运输车辆装载空间校验时，可直接调用该数模进行干涉检查，无需额外修正外形包络。

　　结构设计上兼顾了空载回运的堆叠需求，空箱状态下可将多个同规格箱体套叠或多层堆存，大幅降低返程运输与堆场占用空间；箱体所有钢制构件的连接位置、加强筋布置、角部补强结构都在数模中有所体现，结构工程师可基于该模型校核堆码工况下的箱体应力分布，物流规划人员可依托模型完成厂区临时储物箱、模块化方舱改造的前期布局验证，运输装备设计人员也可直接参考其角件接口位置，匹配自研吊具、车体锁固机构的安装坐标，避免实装阶段出现接口错位问题。
