卡特彼勒320履带式液压挖掘机结构模型

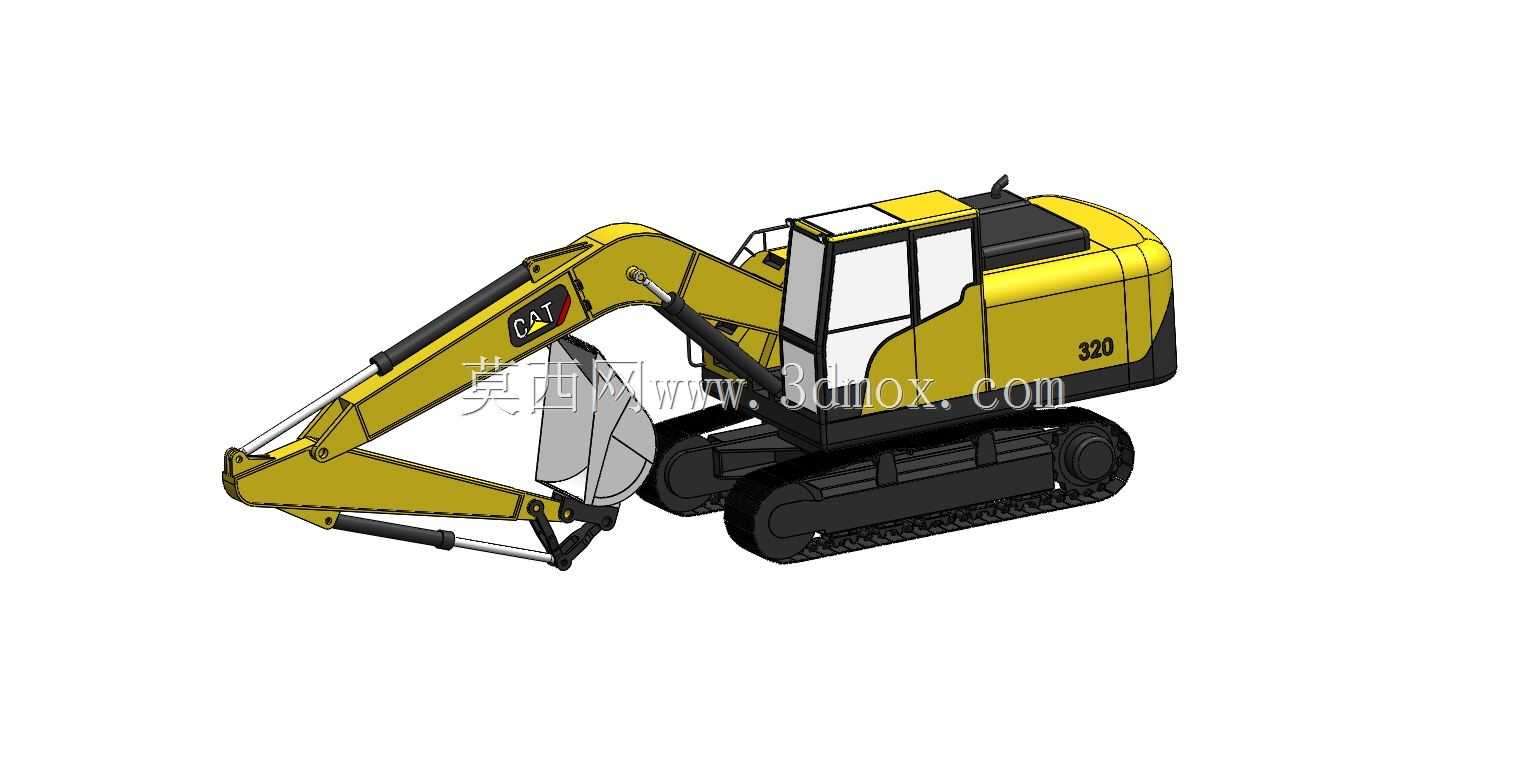

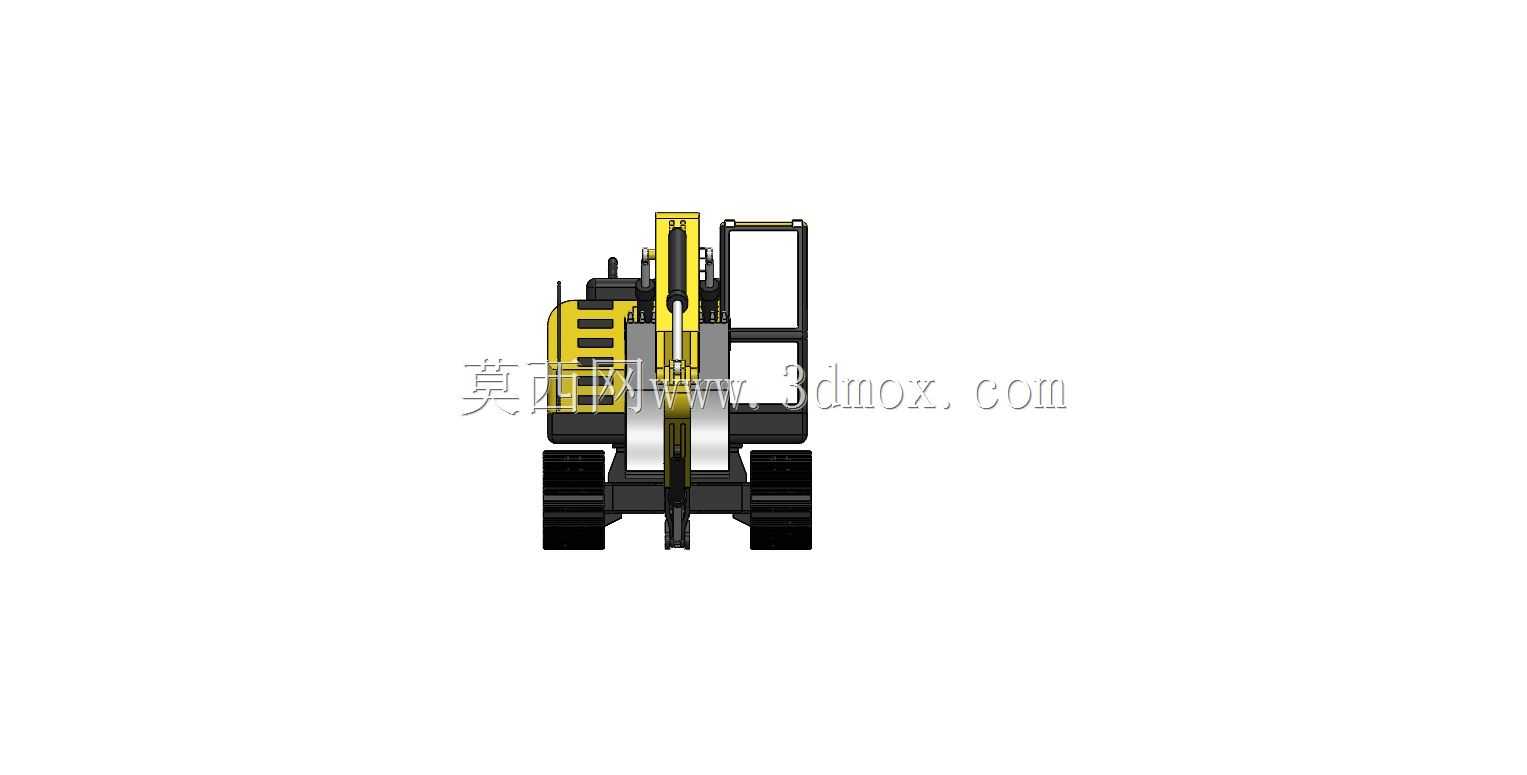

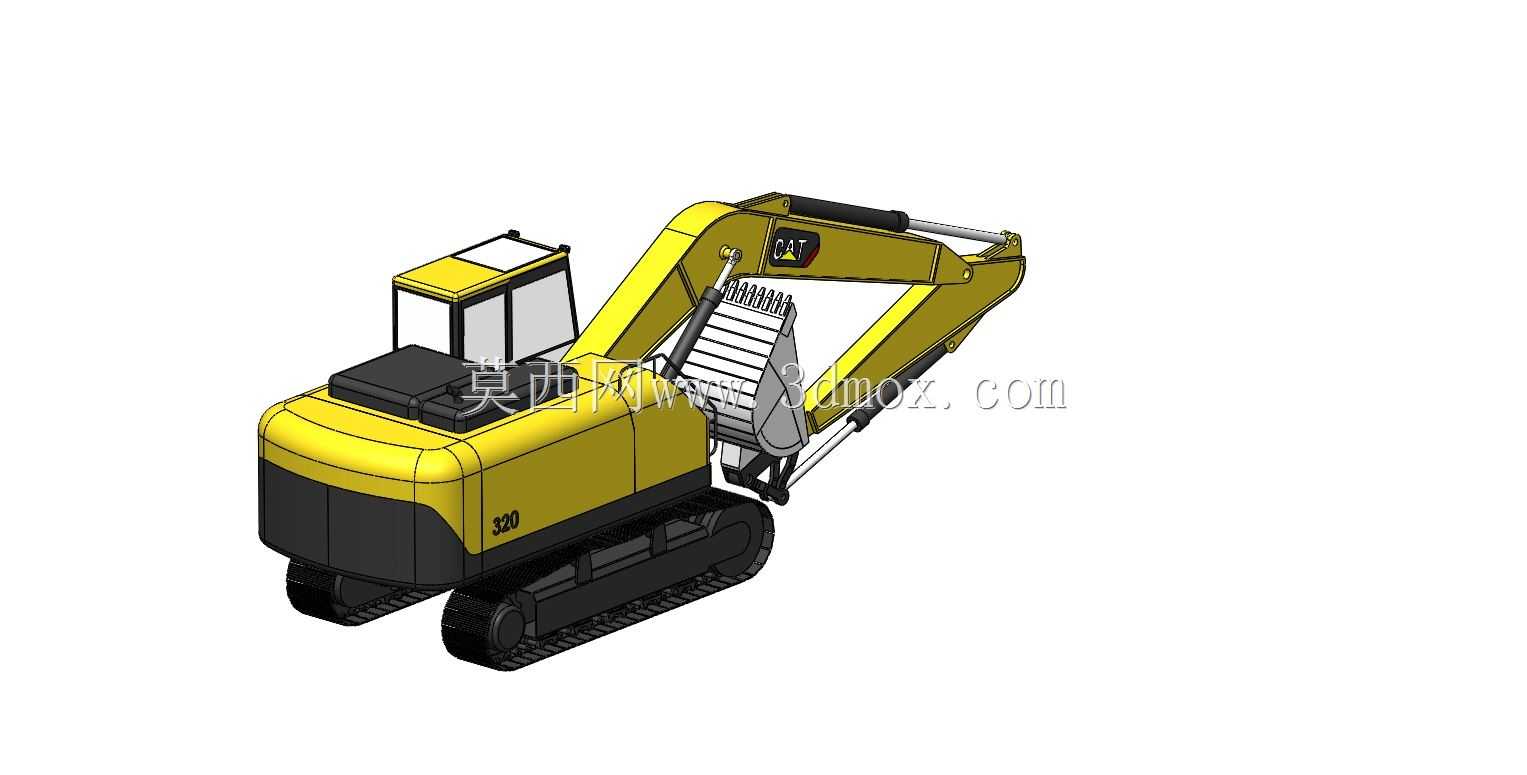

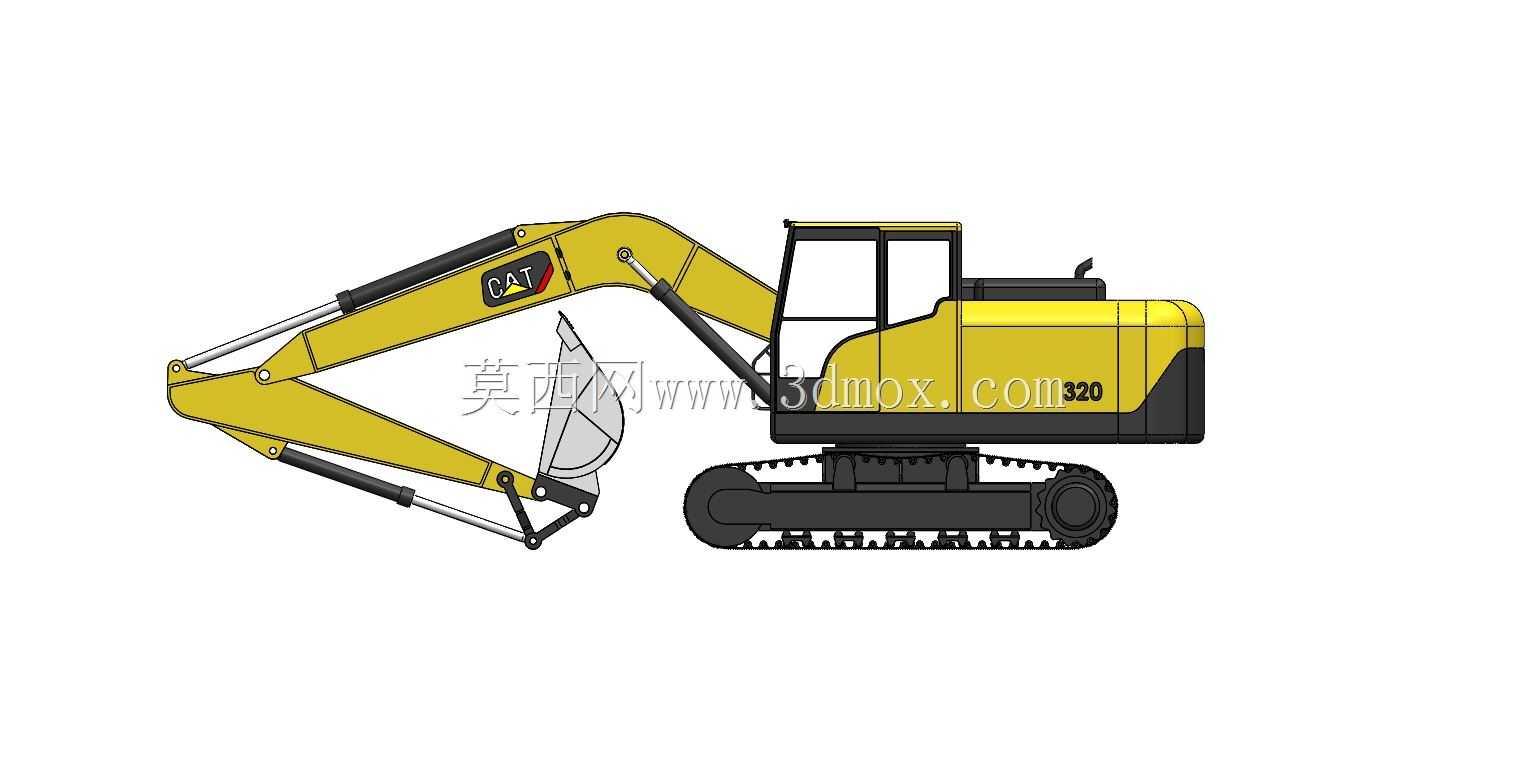

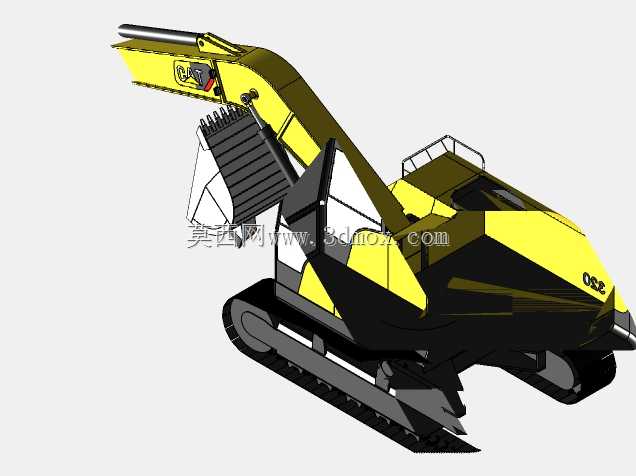

　　履带式液压挖掘机是土石方作业场景里的核心作业装备，卡特彼勒320系列作为20吨级通用挖机的经典机型，广泛适配市政管网开挖、房地产基坑作业、矿山表层剥离、农村土地平整、道路路基修整等多类工程场景，可通过更换属具实现破碎、筛分、吊装、夯实等拓展作业功能，是工程施工领域保有量极高的通用作业设备。该三维结构模型完整还原了实机的各系统布局，行走部分采用钢制履带搭配多组支重轮、托链轮与引导轮、驱动轮的组合结构，履带张紧机构、行走液压马达的安装位均按实机比例还原，可直观呈现履带接地长度、轨距等行走系统边界参数，为作业场地通过性校核、行走部件受力仿真提供基础结构参考。上部转台部分完整复刻了发动机舱、液压油箱、燃油箱、驾驶室的布局关系，

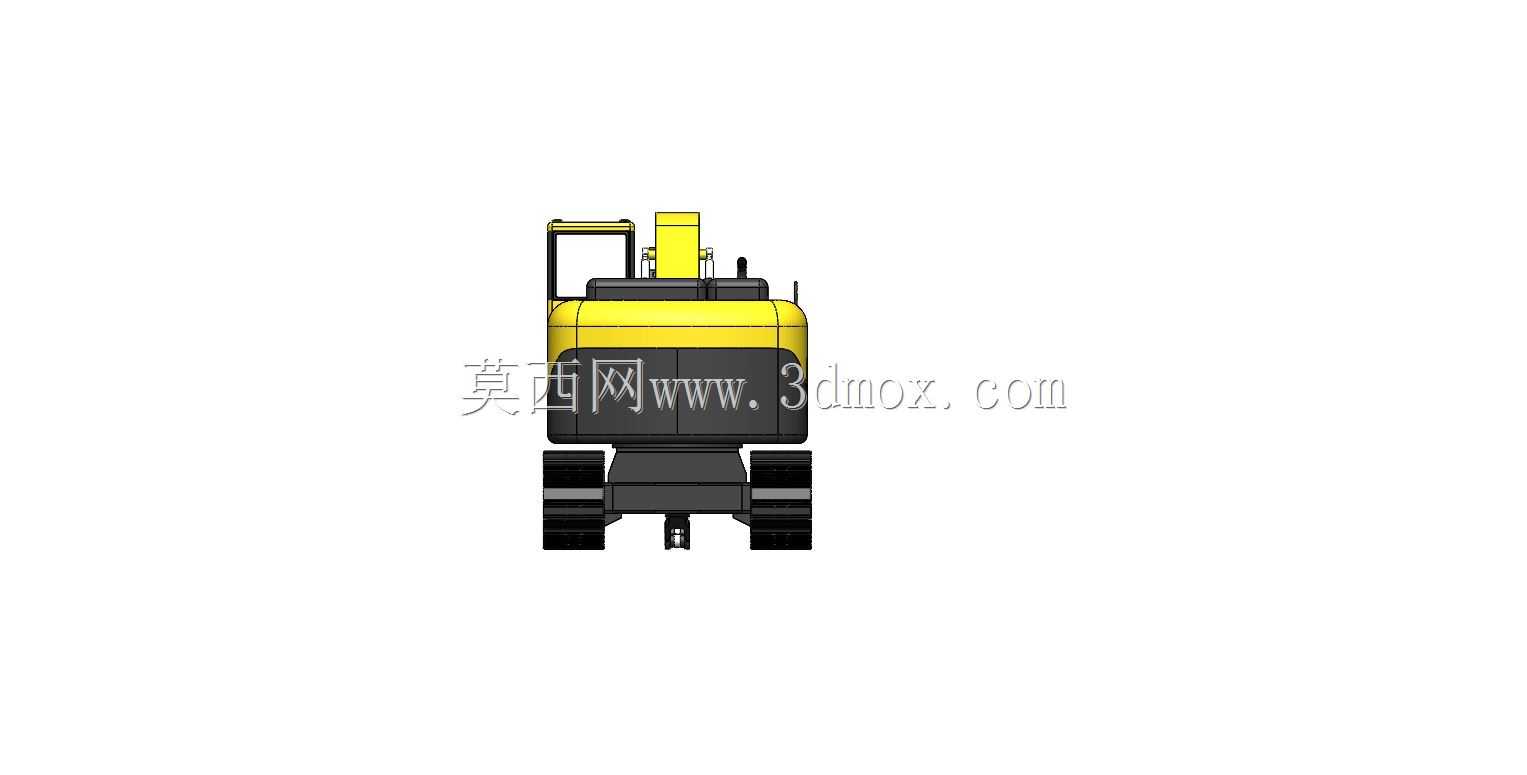

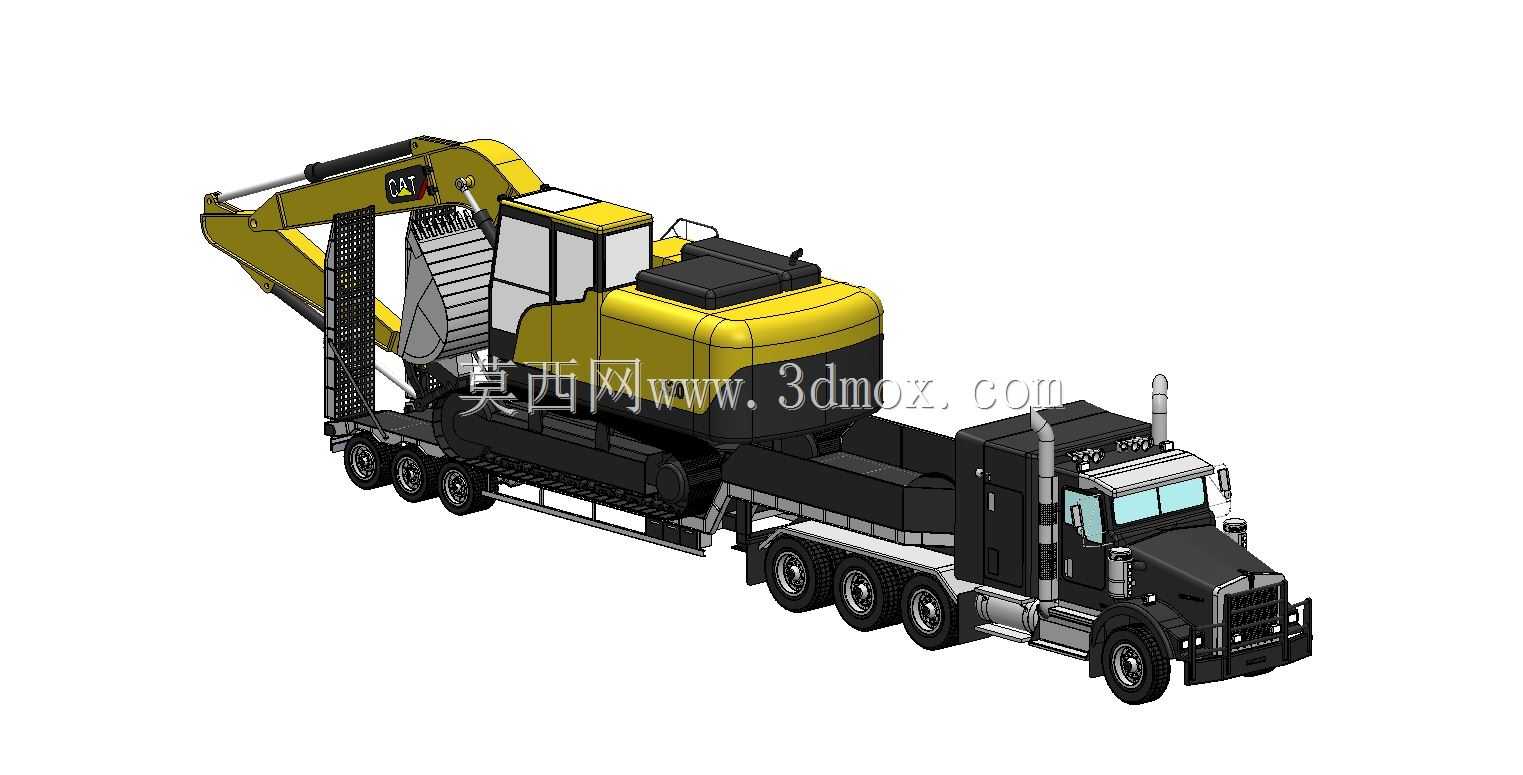

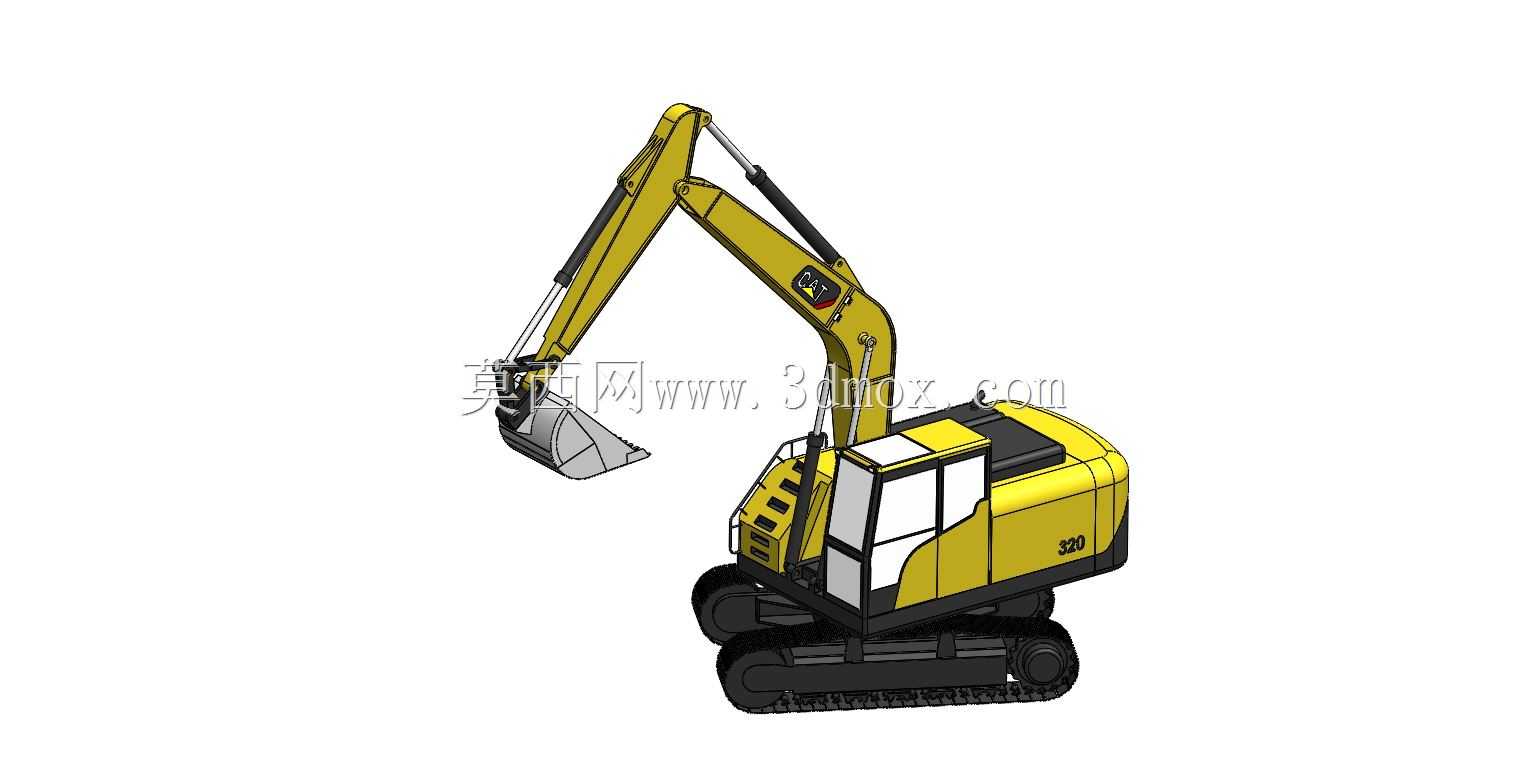

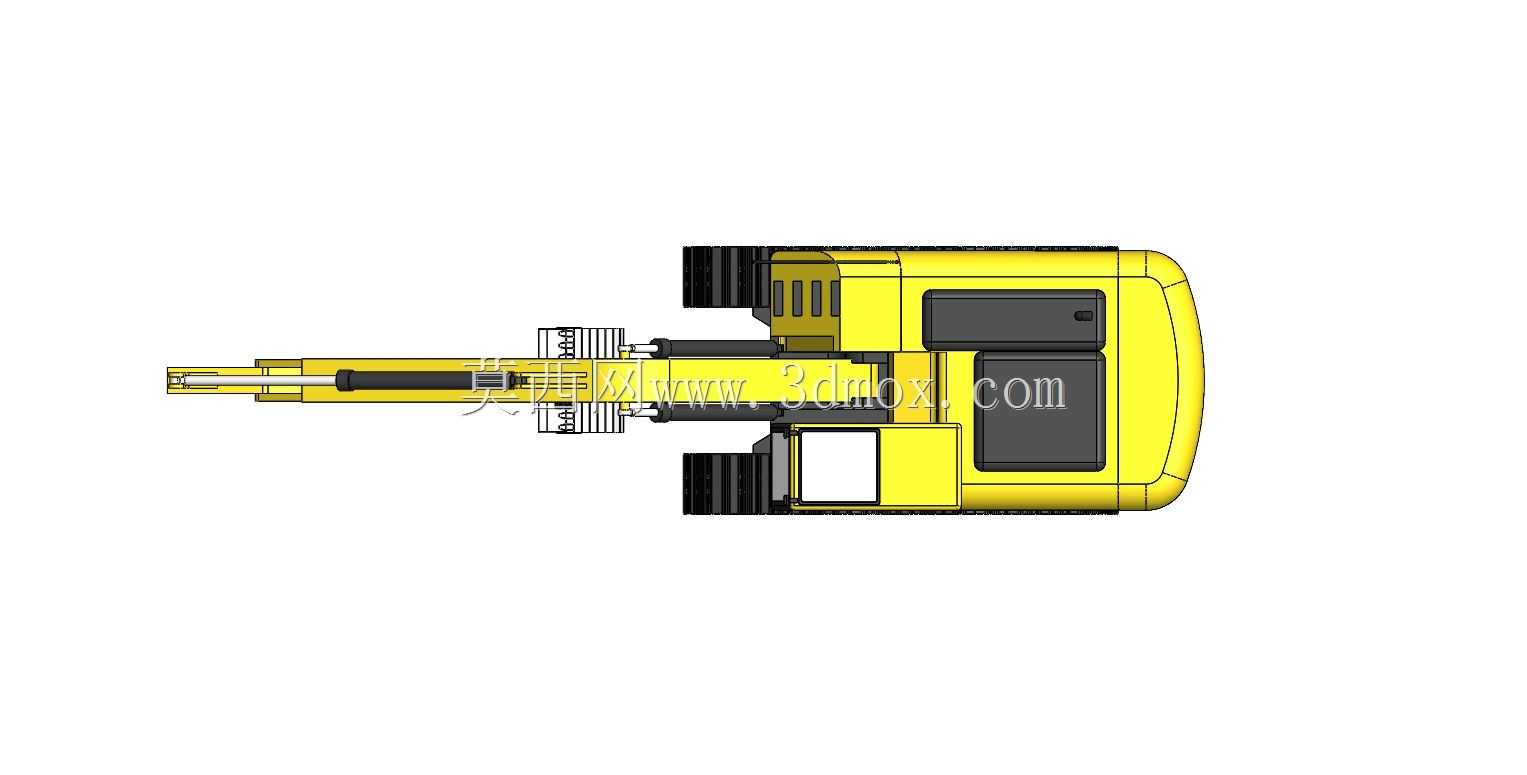

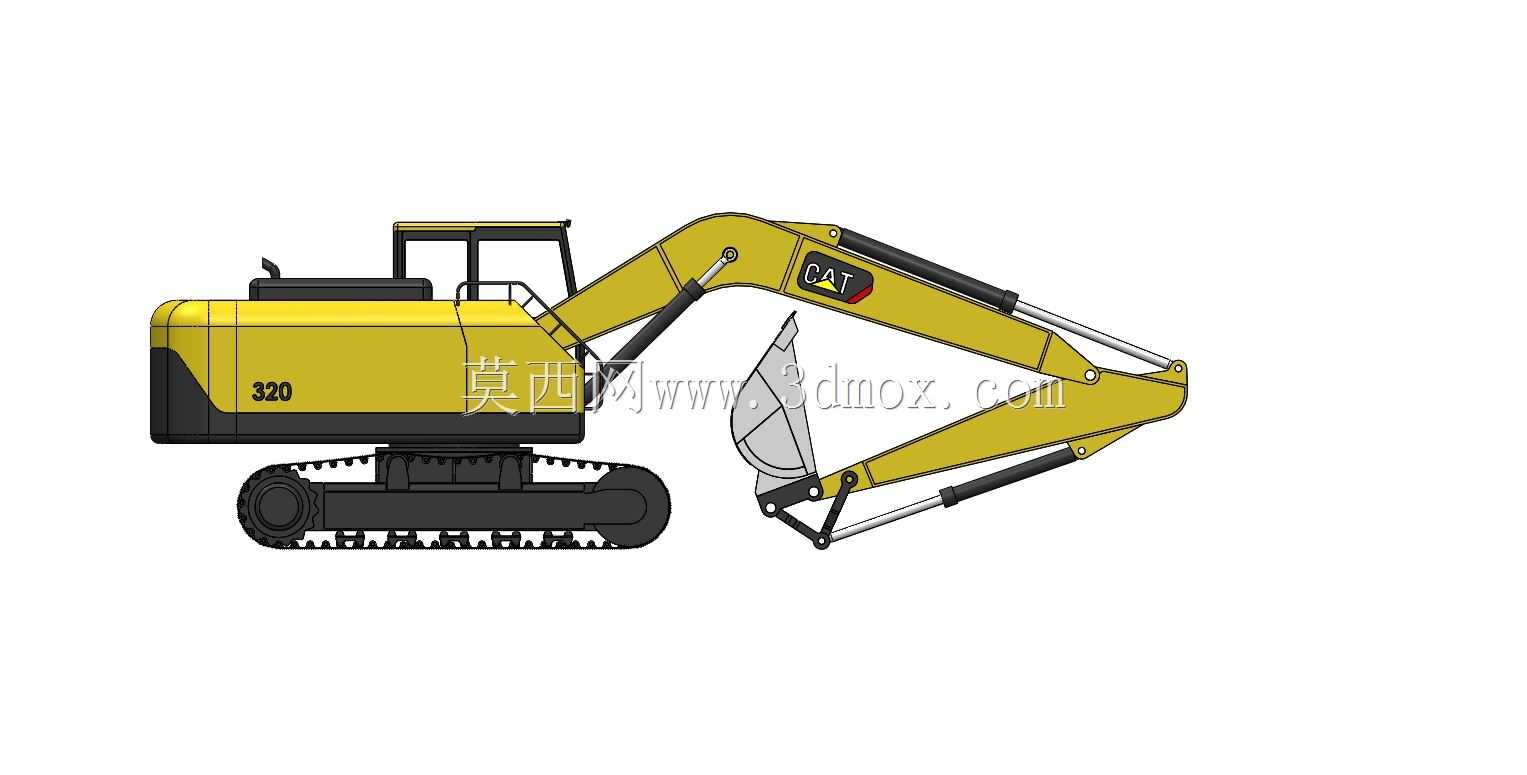

　　驾驶室的视野倾角、防护栏结构、上下车扶手位置均贴合实机人机工程设计，转台回转支承的连接结构、尾部回转半径的轮廓边界清晰呈现，可直接用于狭小作业场景的回转干涉校核，避免实机作业时出现尾部碰撞障碍物的问题。工作装置部分还原了动臂、斗杆、铲斗的铰接结构，以及各部位液压油缸的安装铰点位置，各铰接点的轴孔配合间隙、油缸行程对应的工作装置极限位置均按实机参数匹配，可直接用于挖掘轨迹仿真、斗杆挖掘力与动臂提升力的力学验算，也能为属具改装的铰点适配提供结构参考。从尺寸边界来看，该机型小臂完全收回状态下的整机长度、整机宽度、驾驶室顶部高度均符合20吨级通用挖机的道路运输限界要求，转台尾部的突出量控制在同级别机型的常规水平，

　　可适配多数城市施工的狭小场地转场与作业需求。模型的结构分件完全遵循实机的装配逻辑，各部件的连接关系、装配层级清晰，既可以作为工程机械专业的结构教学演示载体，也能为挖机属具开发、作业场景仿真、虚拟施工演练提供精准的三维结构支撑，帮助结构设计人员快速完成配套部件的匹配设计，减少前期测绘的重复工作量。
