汽车车门内板冲压焊接总成结构

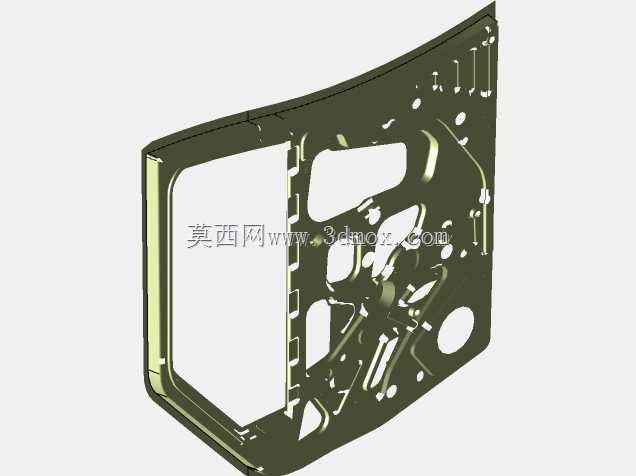

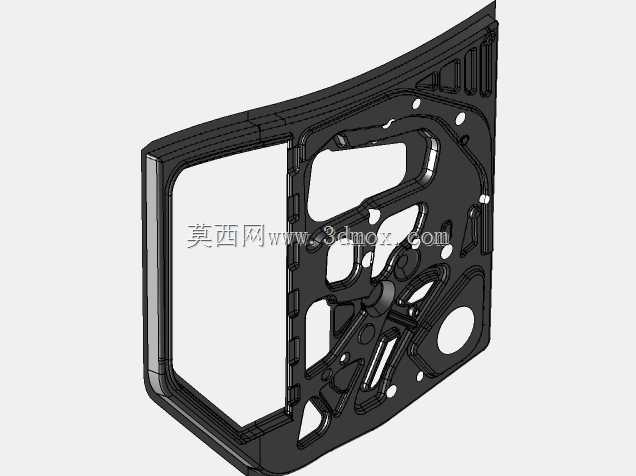

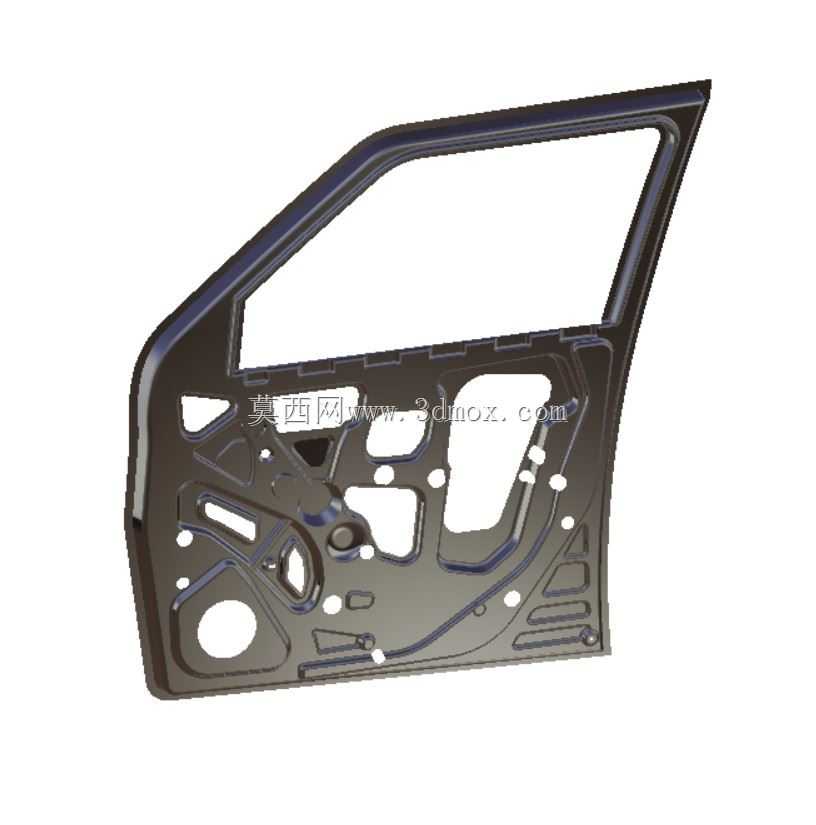

　　该模型呈现的是乘用车侧门内板及加强骨架的钣金总成，属于白车门分装阶段的核心承载件。在整车制造流程里，它先在焊装车间与车门窗框、防撞梁、铰链加强板、门锁加强板进行点焊与结构胶复合连接，形成门体刚性框架，随后进入总装工位，在其上装配玻璃升降器、门锁机构、防水膜、线束、内饰板及外拉手，最终通过前后铰链与车身A柱、B柱侧围安装面配合。

　　从结构功能看，内板并非简单覆盖件，而是门系统的安装基体。模型中大面积异形开窗并非随意减重：上部轮廓对应车窗玻璃升降行程和导轨固定边界，中部大小不一的孔洞分别避让玻璃下降空间、扬声器、维修工具通道、线束插接器以及排水通风路径；周圈翻边和凹凸筋条用于提升薄板的抗弯、抗扭刚度，避免车门在开关门冲击、密封胶条压缩反力和行驶振动下产生局部颤振。

　　设计时需要同时平衡冲压成形、焊装定位和总装装配三类约束。内板外形跟随车身侧面曲率，上部窗框形成明显倾斜边界，前后端分别预留铰链与门锁安装区域；下部较宽的平面用于布置升降器导轨和拉线机构，边缘台阶则与外板包边、内饰板卡扣及密封条压缩量相匹配。建模过程中，翻边高度、孔位间距、加强板搭接面和焊点可达性都要反复核对，因为任何一处孔位偏差，都会导致玻璃卡滞、锁体错位或内饰装配间隙不均。

　　安装边界方面，门内板前端通过铰链加强区域承受门体自重和开启弯矩，后端需保证锁扣啮合位置与侧围锁环一致；上边框约束玻璃导槽和密封条，下边缘则要考虑排水孔位置与门槛护板的相对关系。薄板本体依靠拉延筋、阶梯面和封闭腔体提升刚度，关键受力点不依赖单层板，而是通过加强板叠焊形成局部厚截面。

　　在工程应用中，这类数模可用于车门DMU运动校核、焊点规划、冲压工艺分析、工装夹具设计以及总装工序验证。检查重点通常包括玻璃升降包络是否与内板孔边干涉、维修孔是否满足工具操作角度、铰链安装面平面度是否可控、门锁与内外拉手的传动路径是否短捷，以及门板与侧围、仪表板、前排座椅之间的开闭间隙是否稳定。
