大疆O3图传空气模组航拍组件

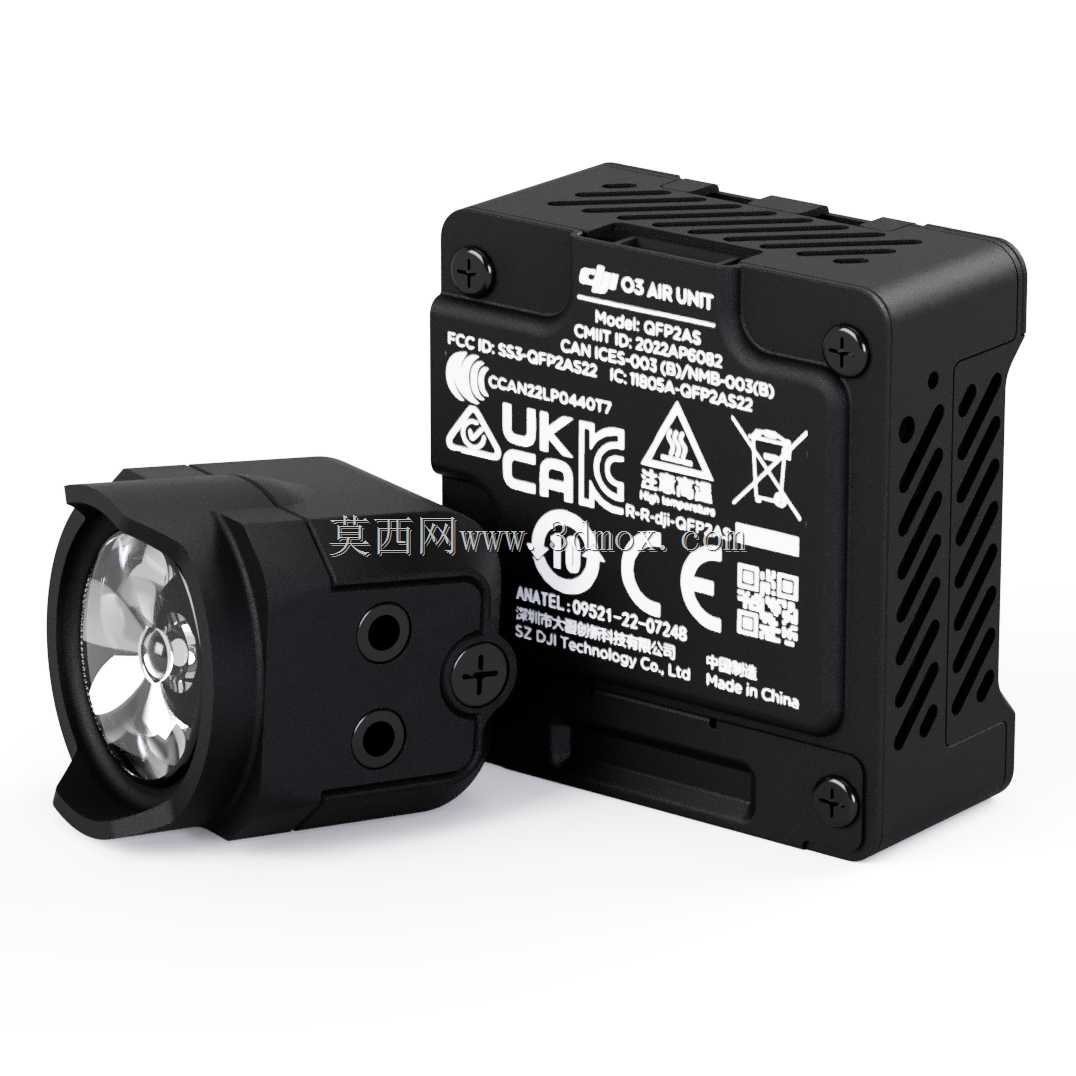

　　这套大疆O3空气模组的三维结构，覆盖了FPV穿越机航拍链路里最核心的三个硬件单元：前置光学摄像镜头、中部信号传输处理主机，以及外置的库存天线部件，整套建模完整还原了装机时各部件的相对位置与接线走向，没有纳入随机配套的连接电缆，方便结构工程师在做机架布局时自行规划走线路径。

　　从实际装机场景来看，这类O3图传组件主要用在竞速穿越机、小型航拍无人机、轻量化机载视觉平台上，负责把机载摄像头采集的高清画面实时编码、无线回传到地面接收端，同时承担飞行端的视频存储、信号发射功能。做机架结构设计时，首先要卡准三个核心安装边界：镜头模组需要正对飞行前方，预留无遮挡的视场角空间，不能被机架碳板、飞塔立柱挡住取景范围；传输主机要贴装在机架中层或者尾部的平整安装位，外壳上的密集散热格栅必须留出通风间隙，不能被电池、扎带完全封死，避免长时间高功率图传工作时积热；外置天线要远离飞控、电调的电磁干扰源，伸出机架外侧保证信号全向覆盖，不能被碳板这种导电材质遮挡。

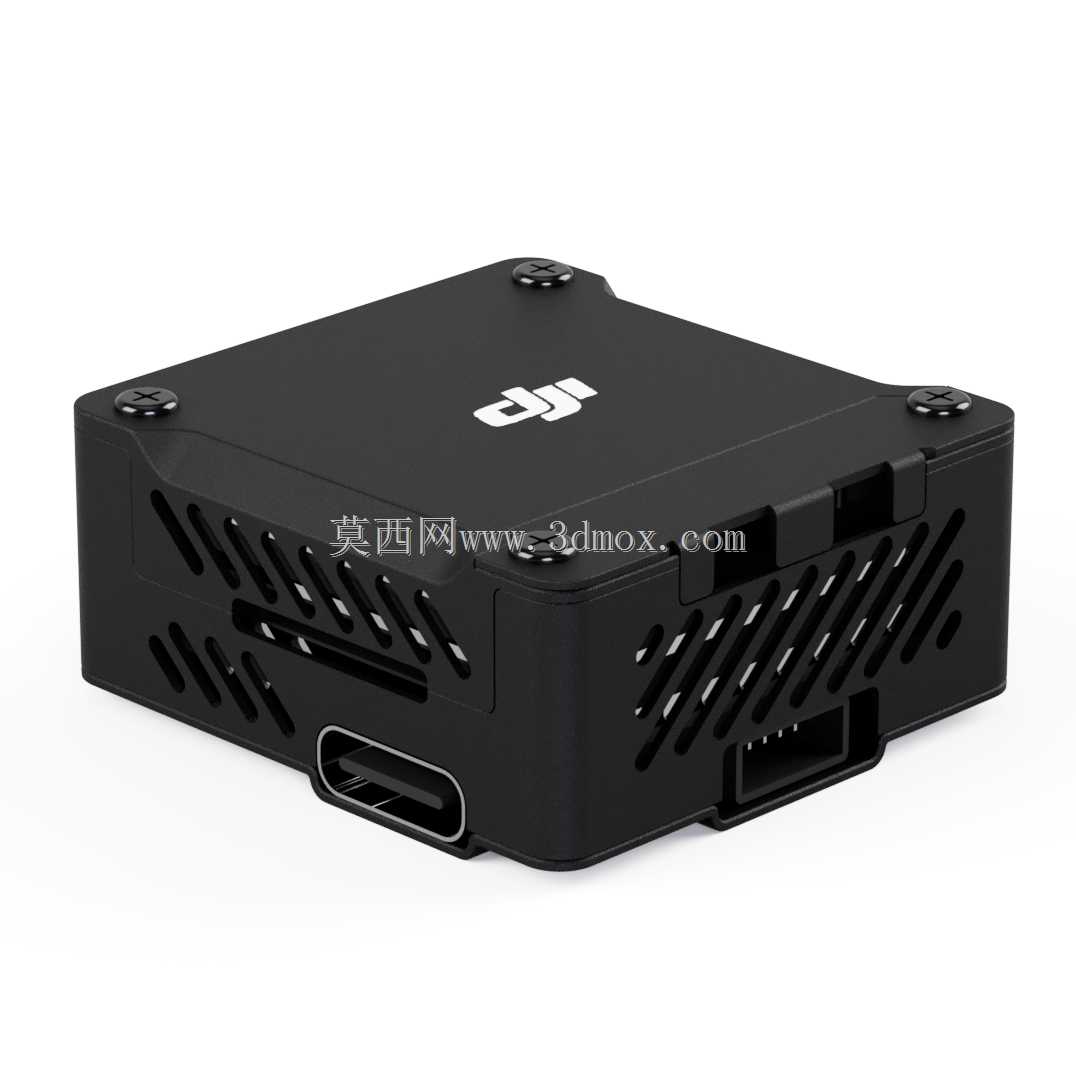

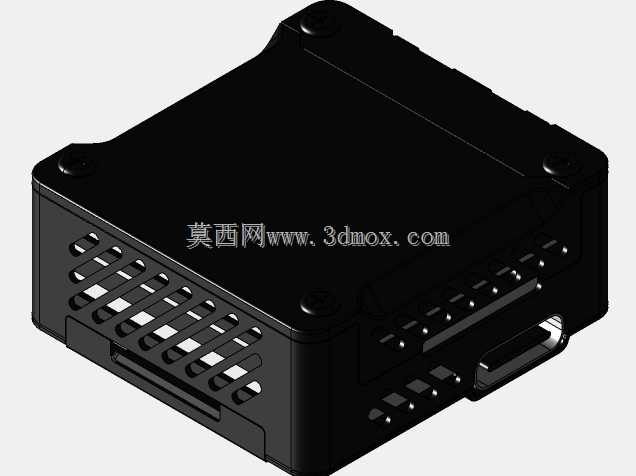

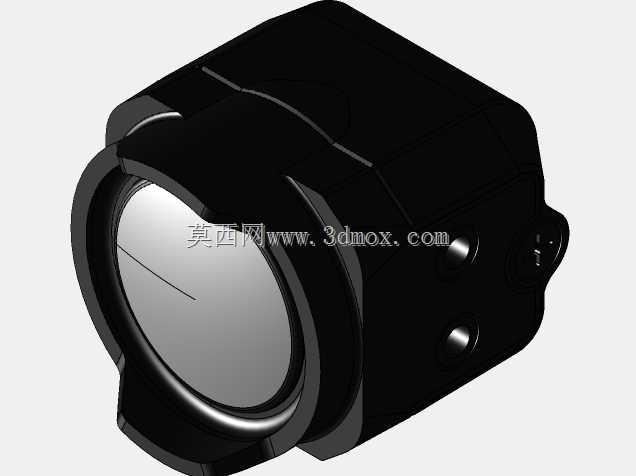

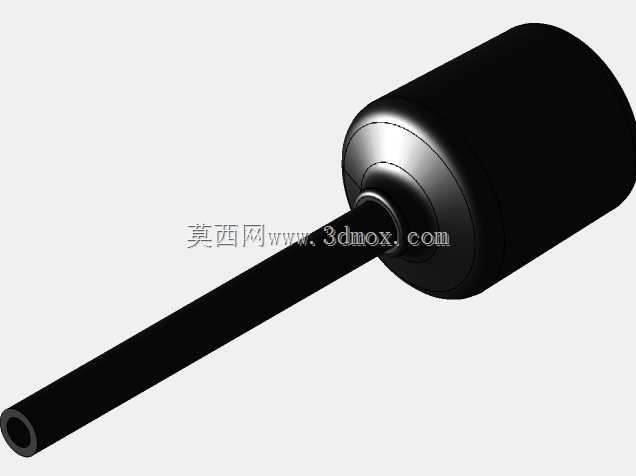

　　尺寸参考上，整套组件里JST 1.0规格的接线端出线长度基准为100毫米，IPEX4接口的射频天线额外预留45毫米的走线余量，摄像模块从安装基准面到镜头前端的总柔性安装尺寸为115毫米，这些边界尺寸在数模里都做了精准还原，设计机架时可以直接调用做干涉检查。镜头部分做了独立的防护外壳，前端镜片的安装槽、侧边的调节固定孔都完整建模，主机外壳上的散热孔阵列、侧边的Type-C接口、卡槽位置都和实物一一对应，外置天线的圆柱外形、出线根部的防弯折结构也做了细化。

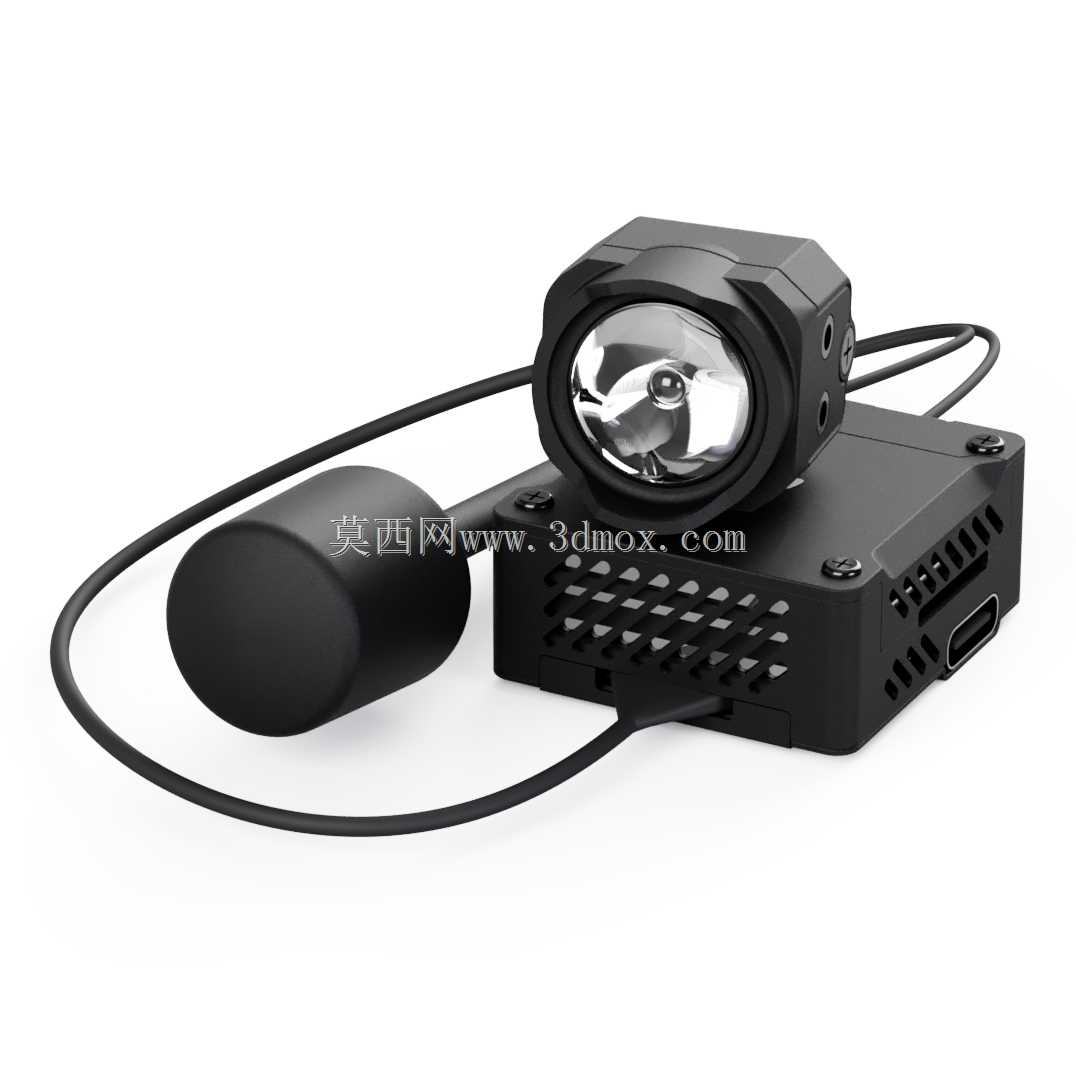

　　建模过程里特意把三个部件的装配关系做了分层：镜头通过柔性排线连接主机，天线通过射频引线接主机的信号端口，工程师在做整机装配模拟时，可以直接调整三个部件的摆放位置，验证不同机架布局下的走线长度是否足够、镜头视场有没有遮挡、散热风道是否通畅，不用再反复测量实物尺寸。对于做小型无人机定制改装、FPV机架开发的结构人员来说，这套数模可以直接导入装配环境，完成安装孔位对位、整机重心核算、电磁兼容布局预判，提前规避装机时出现的接口干涉、走线过短、散热不足这类实际问题，大幅缩短从机架设计到装机试飞的迭代周期。
