带传动结构工业离心通风机三维结构

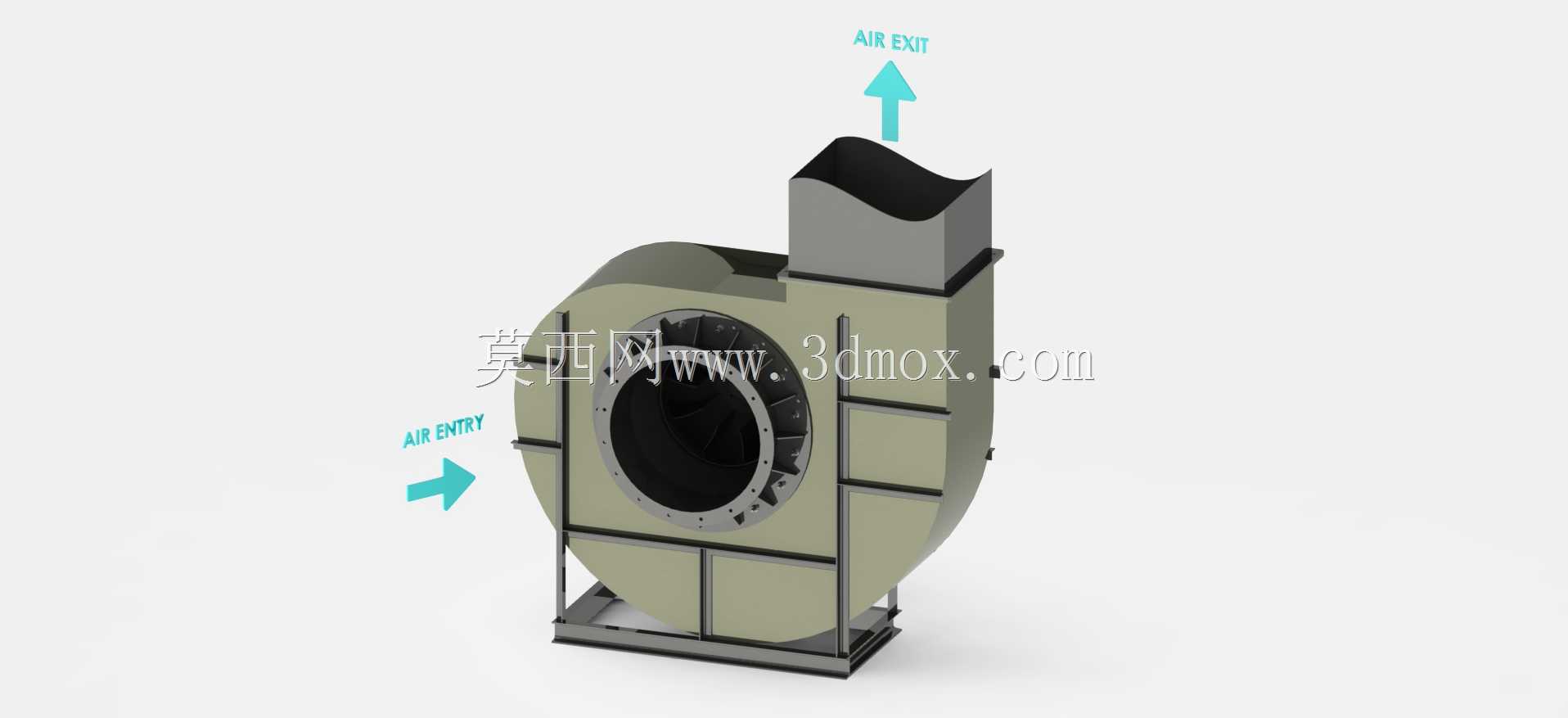

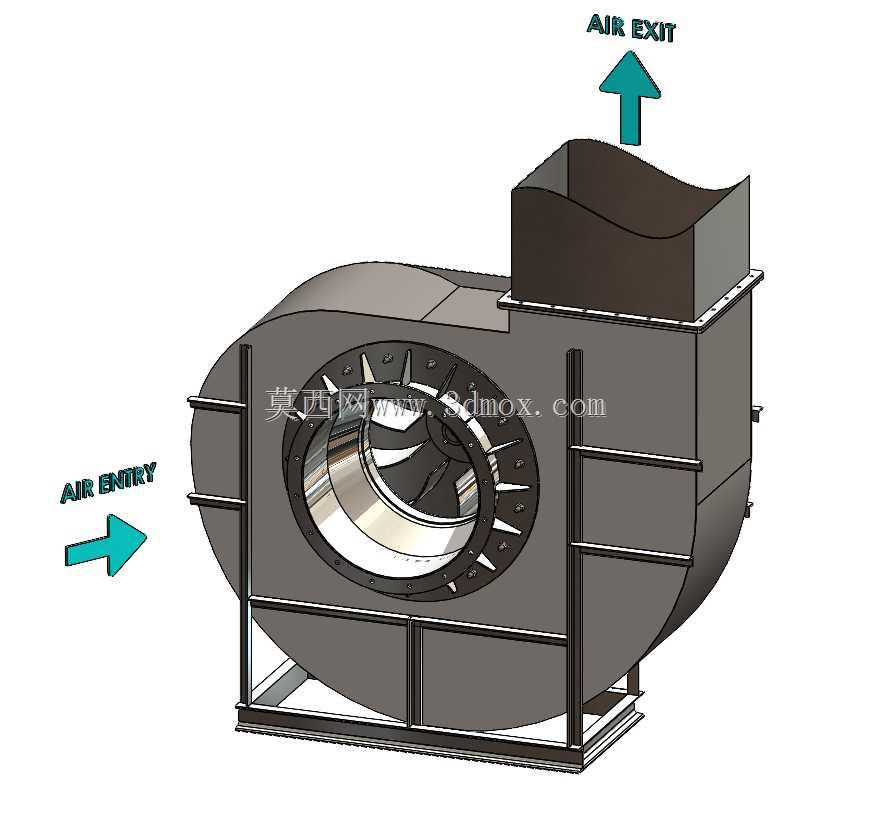

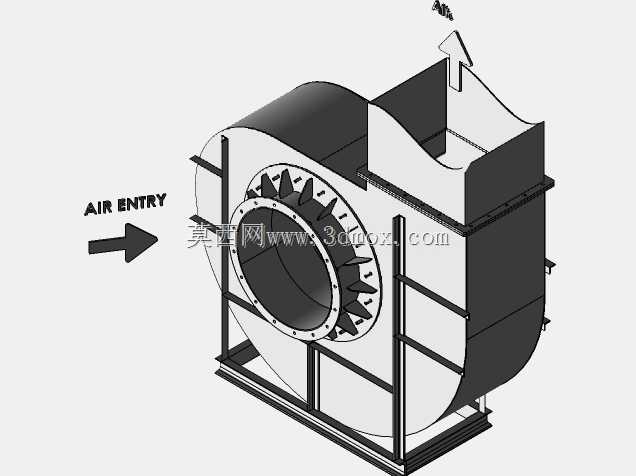

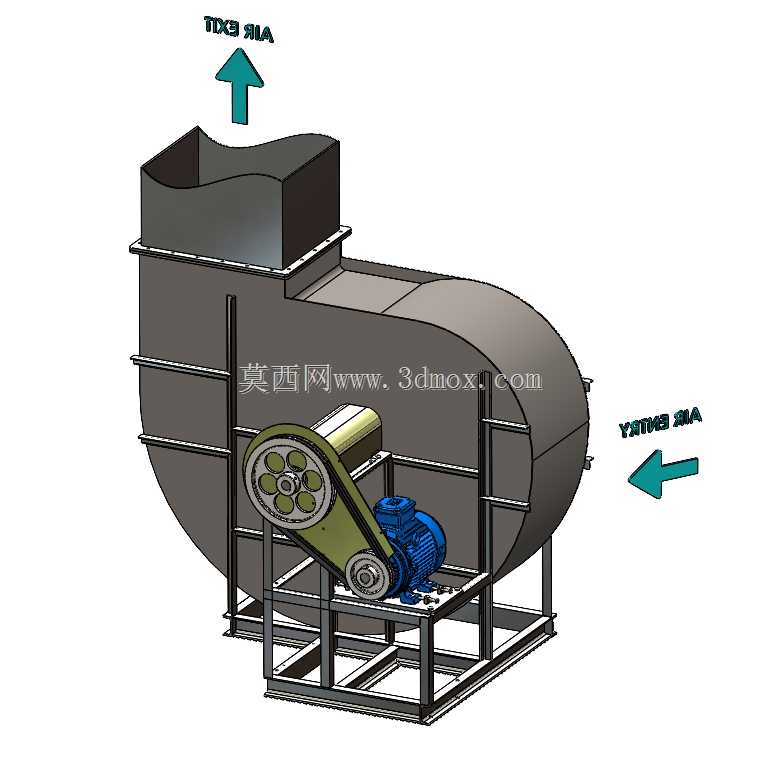

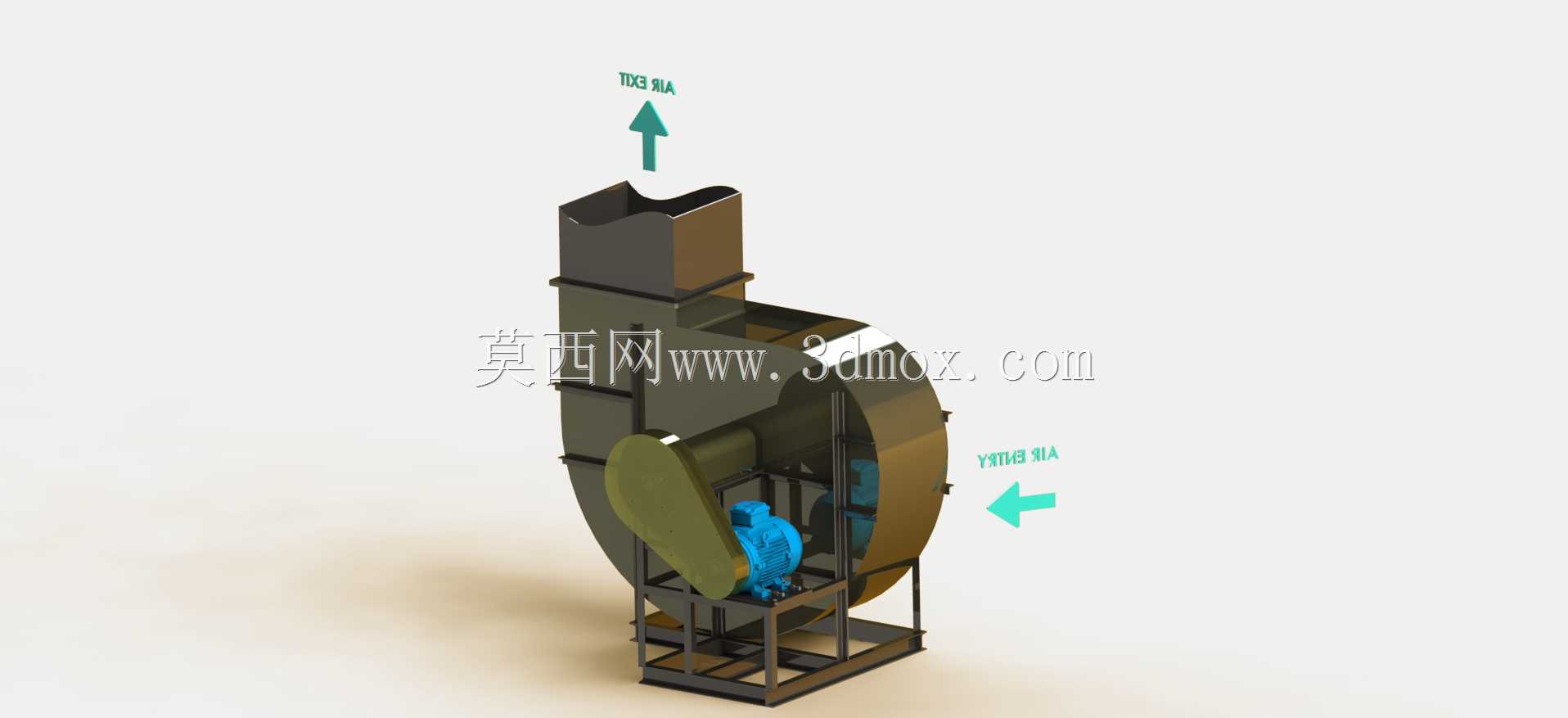

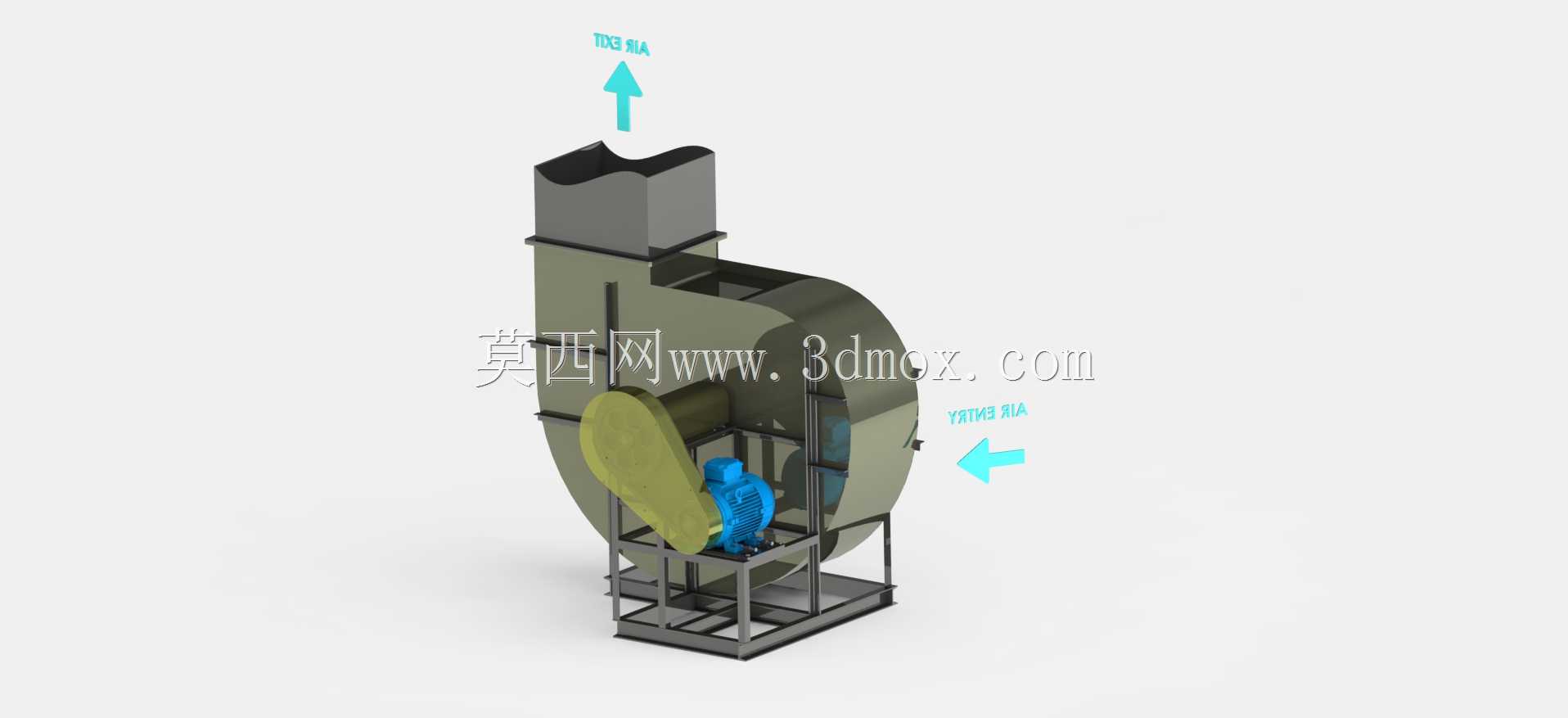

　　该离心风机结构主要面向车间通风换气、生产工序除尘排风、工艺送风补风等工业场景，可适配厂房空气循环、生产工位废气收集、除尘系统前端风源输送等实际工况，作为气体输送环节的核心动力单元，依靠叶轮高速旋转产生的离心力对进入蜗壳的空气做功，实现空气的加压与定向输送，进风方向沿轴向接入蜗壳侧端，出风方向沿蜗壳切向垂直向上布置，可直接对接矩形通风管道，减少现场管路改向的弯头损耗。整体采用分体式带传动布局，动力单元选用标准三相异步电机，通过皮带轮与三角带将动力传递至叶轮主轴，这种传动结构可通过更换不同直径皮带轮灵活调整叶轮转速，匹配不同工况下的风压、风量需求，同时皮带传动具备一定的过载缓冲能力，可避免工况波动时叶轮卡滞对电机轴造成直接冲击。

　　设备底部采用型钢焊接成型的框架式机座，电机安装位预留了张紧调节的长槽结构，安装时可通过调整电机固定位置实现皮带张紧度的调节，无需额外加装张紧轮，简化了日常维护的操作流程；蜗壳外侧布置了多道横向加强筋，抵消风机高速运行时蜗壳壁面受风压产生的形变，降低运行过程中的结构振动与壁面共振噪音。叶轮采用多叶片前向式结构，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，减少气流在叶道内的涡流损失，提升风机的运行效率；进风口位置设置了收敛式集流器，可引导气流均匀顺畅进入叶轮入口，降低入口处的气流紊流损失。安装边界方面，设备底部机座预留了对应规格的地脚螺栓安装孔，可直接固定于混凝土基础或钢架平台上，进风口与出风口均采用标准法兰连接结构，

　　对接风管时无需额外制作过渡接头，整机重心落在机座中心区域，安装时无需额外做配重平衡处理，侧面预留的检修空间可满足日常皮带更换、轴承润滑维护的操作需求，无需拆解整机主体结构即可完成常规维保作业。蜗壳的型线采用对数螺旋线设计，可将叶轮甩出的高速气流顺畅引导至出风口，减少气流在蜗壳内的碰撞损耗，主轴位置设置了密封结构，避免蜗壳内的带尘气体从轴隙处泄漏，适配含少量粉尘的空气输送场景。
