铸铁立式带座外球面轴承单元

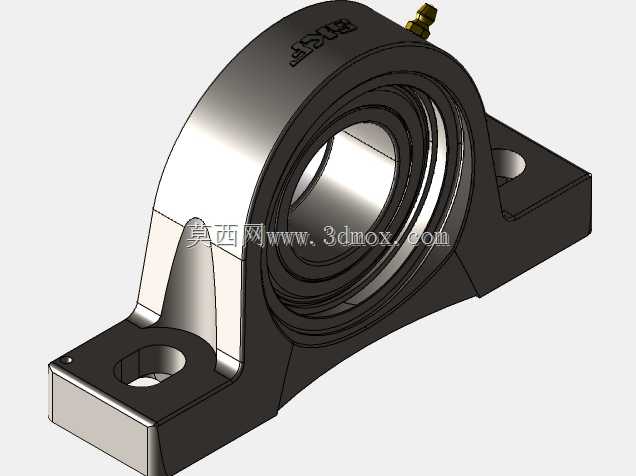

　　这套模型呈现的是一种常见的立式枕形带座轴承单元，主体由铸铁轴承座、外球面轴承外圈、窄内圈、偏心锁环、密封结构以及顶部润滑脂嘴组成。它在输送设备、农业机械、风机、小型传动滚筒、食品加工线和普通工业转轴支承中使用频繁，尤其适合轴端需要快速安装、对中误差可被球面副补偿的场合。

　　从结构功能看，轴承座采用两螺栓立式安装形式，底座带有长圆形安装孔，便于在机架上进行一定范围内的位置调整。座体内部容纳外球面轴承，轴承外圈与座孔之间为球面配合，当转轴存在轻微挠曲或安装面存在平行度误差时，球面接触可以允许轴承外圈相对座体产生小角度自适应偏转，从而降低轴颈处的附加弯矩。窄内圈配合偏心锁环，是这类轴承单元的典型锁紧方式：装配时将内圈套入轴颈，再旋转偏心套，使偏心面与内圈端部咬合，随后通过紧定螺钉将锁环固定在轴上，实现轴向定位和周向传扭。

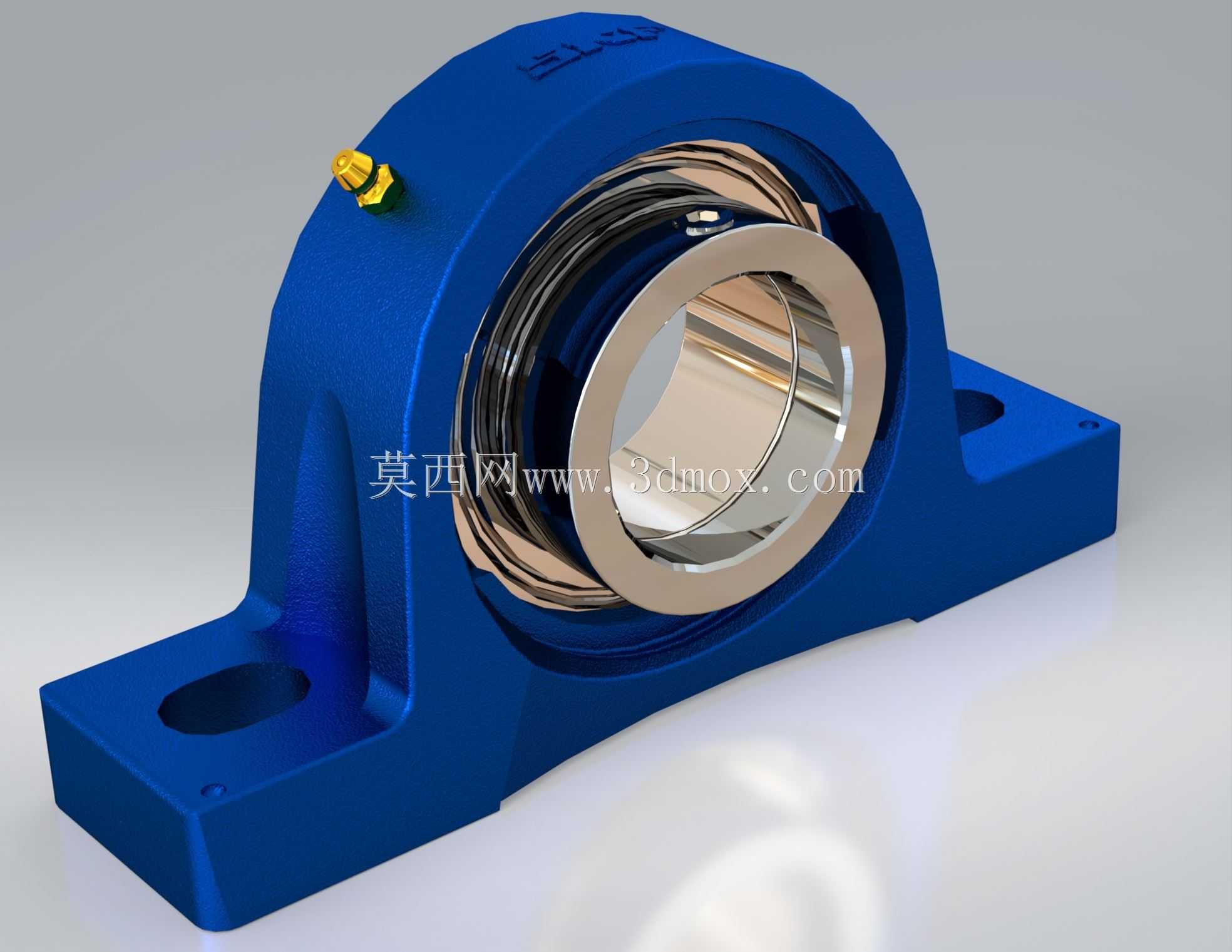

　　模型中蓝色部分为铸铁座体，外形并非单纯装饰性曲面，而是围绕承载路径进行加厚和过渡。底座向两侧延展，形成稳定支承脚；座孔上方设置加强隆起，用于承受径向载荷；顶部的油嘴位置对应轴承内部润滑通道，方便后期补充润滑脂。轴承端部可见金属密封盖和密封圈区域，其作用是在粉尘、纤维或轻度飞溅环境下减少污染物进入滚道，同时保持润滑脂不致快速流失。

　　在实际选型时，50mm孔径意味着该单元主要用于直径50mm的传动轴。设计人员需要关注的不只是孔径，还包括底座螺栓孔中心距、座体总高度、轴中心到底座安装面的高度、轴承外圈宽度以及锁环所占轴向空间。若将其用于滚筒输送机，应校核滚筒轴端台阶长度是否足够容纳窄内圈和偏心套；若用于皮带机或风机，还要结合皮带拉力、叶轮重量和转速判断额定动载荷是否满足寿命要求。安装边界方面，底座长孔允许螺栓位置微调，但紧固后应保证座底面与机架支撑面充分贴合，避免局部悬空造成铸铁座受载开裂。

　　三维建模时，这类零件适合拆分为座体、轴承外圈、内圈、滚动体、保持架、密封件、偏心锁环和油嘴等子部件。座体外形可通过草图拉伸、凸台加厚、圆角过渡和安装孔切除完成；轴承内部则需要体现滚道、钢球阵列和密封挡边。建模过程中应特别保留球面配合关系，因为这直接影响工程图剖面表达和后续装配干涉检查。底座圆角、壁厚变化和加强筋位置不应随意简化，否则在重量估算、铸造工艺分析或有限元约束设置时会偏离真实结构。

　　从维护角度看，带座轴承单元的优势在于集成度高，现场不需要单独加工复杂轴承座孔，也不必反复调整轴承与座体的配合。用户只需将单元固定在机架上，穿入转轴并锁紧偏心套，即可形成完整支承。其局限性也较明确：铸铁座体抗冲击能力不如钢质焊接支座，偏心锁环在重载反转或振动较大的工况下可能出现松动，因此在高冲击、正反转频繁或高精度主轴场合，通常需要改用紧定套、锥孔轴承或整体式刚性轴承箱。

　　整体而言，该模型完整表达了枕形轴承座从外部安装界面到内部轴承锁紧、密封和润滑的主要结构，可用于设备布局校核、轴系装配演示、维护培训以及通用机械零部件选型参考。
