红色蘑菇头急停控制按钮结构

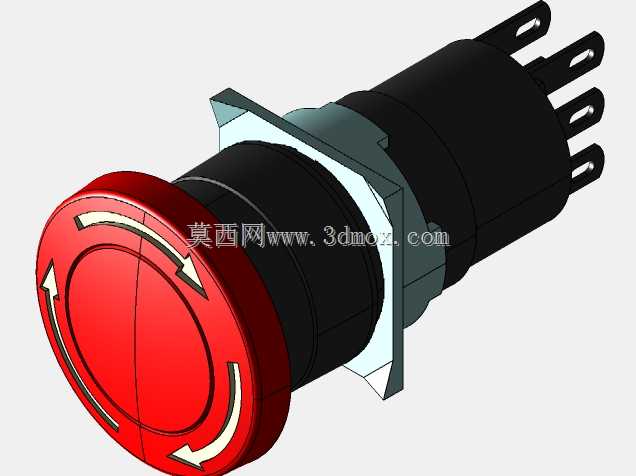

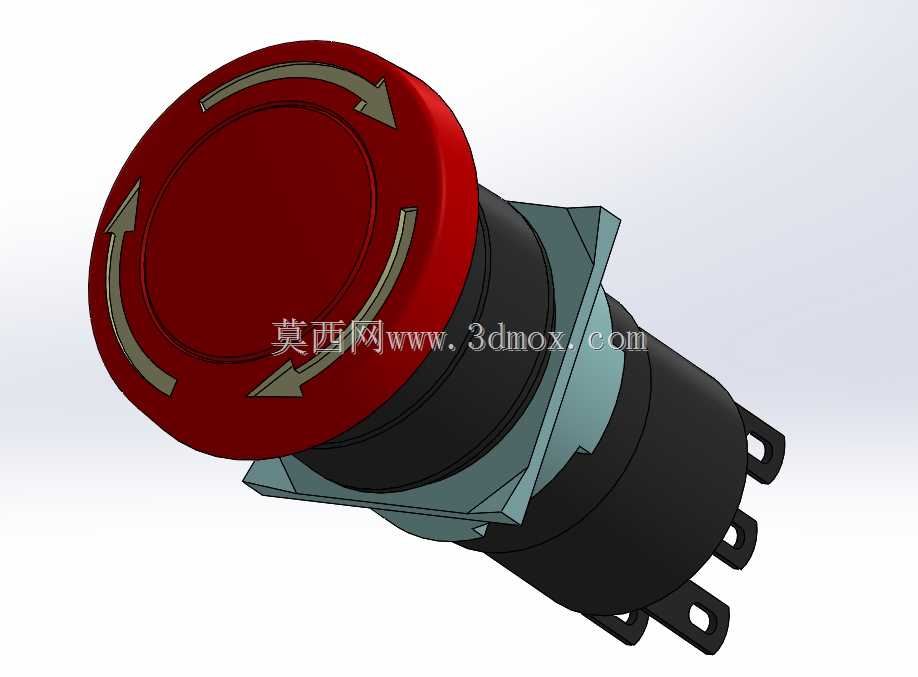

　　该模型呈现的是设备操作面板中常见的红色蘑菇头急停按钮，主体由大直径按压帽、旋转复位指示环、黑色绝缘筒体、方形安装法兰、背部接线端子和锁紧定位结构组成。红色帽体采用外凸蘑菇形轮廓，帽面直径明显大于普通启动按钮，操作人员在戴手套、视线受遮挡或紧急情况下也能快速拍压；帽侧设置箭头形旋转提示，表达按下后自锁、按箭头方向旋转后释放复位的操作逻辑。

　　从实际使用场景看，这类按钮广泛布置在机床操作站、自动化生产线、输送设备、包装机械、注塑设备及各类电控柜面板上，用于在人员误入、夹点异常、刀具碰撞、物料卡滞或设备失控时立即切断控制回路。模型将按钮的外露操作区、面板夹持区和背部接线区分层表达，能够直接用于整机操作面板布局、安全防护设计、人机工程校核以及电气柜三维干涉检查。

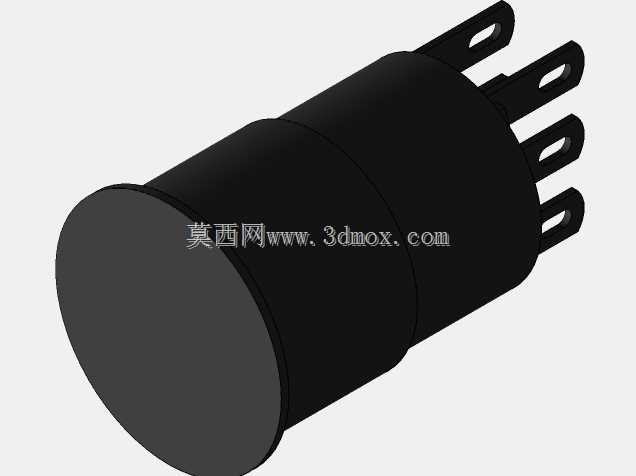

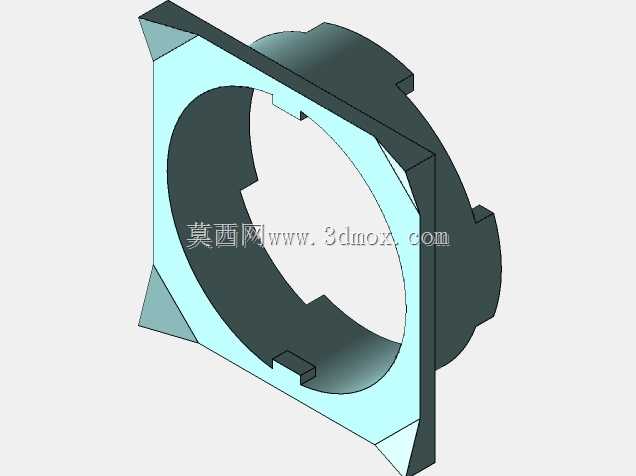

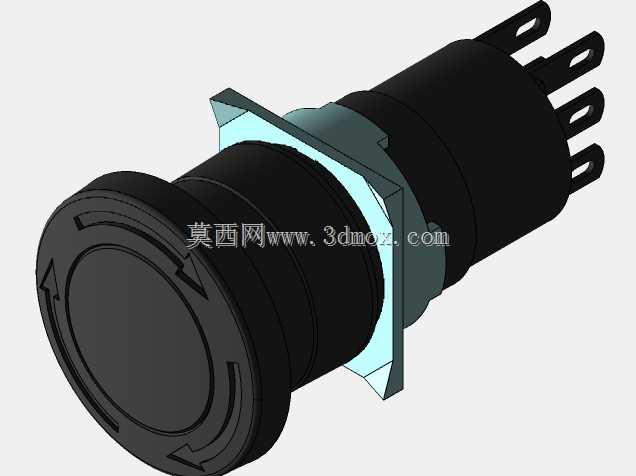

　　结构设计上，前端红色帽体与中部黑色柱体形成清晰的功能分区。方形法兰承担面板定位作用，安装时按钮筒体穿过面板开孔，法兰贴合面板正面，背部通过螺母或卡圈压紧，使按钮在频繁拍击下不产生松动。筒体后部的多个接线端子以侧向伸出方式布置，端子开孔位置和间距便于接入螺钉式导线，也为线束弯曲、端子压接和维护拆装预留空间。模型中法兰边缘、筒体台阶和端子支架之间的过渡关系较完整，能够反映实物装配时的限位与受力路径。

　　安装边界方面，设计面板时需要重点控制开孔直径、法兰覆盖尺寸、背部筒体长度以及端子外侧净空。蘑菇帽外缘应高于周围普通按钮和指示灯具，避免正常作业中误触，同时在紧急动作时保证手掌可一次压中。背部空间不能只按筒体直径预留，还需考虑接线端子展开宽度、导线最小弯曲半径、端子螺钉工具操作空间以及线束扎带位置。若按钮靠近柜门铰链、线槽或线槽盖板，应在三维布局中检查柜门关闭和维修旋转时是否发生干涉。

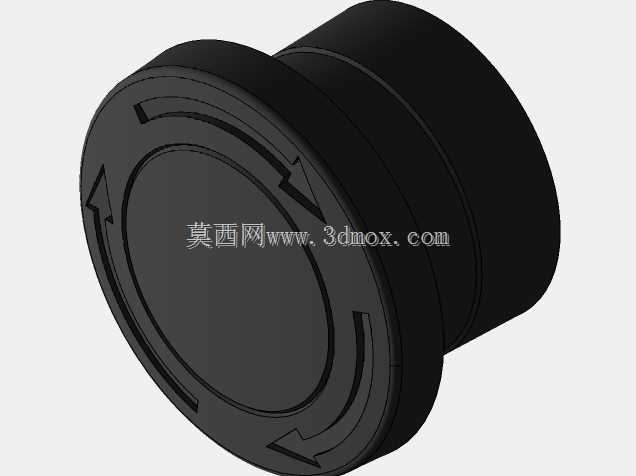

　　建模思路围绕安全操作件的真实装配关系展开：帽体曲面保留圆弧过渡和箭头凹槽，筒体采用分段台阶表达密封圈、锁紧螺母与绝缘壳体的位置，法兰面与面板接触关系明确，后端端子支架做成独立片状结构。用于设备设计时，可将该元件作为面板安全器件的占位模型，配合按钮盒、控制柜、继电器回路和安全门系统进行整体校核；用于教学或选型时，也能直观说明急停按钮“拍下锁定、旋转释放、背部接线、面板夹紧”的典型结构特征。
