双万向节联动齿轮传动机构

项目分类:通用机械零部件 发布时间:2024-02-04 ID:732430
  • 双万向节联动齿轮传动机构

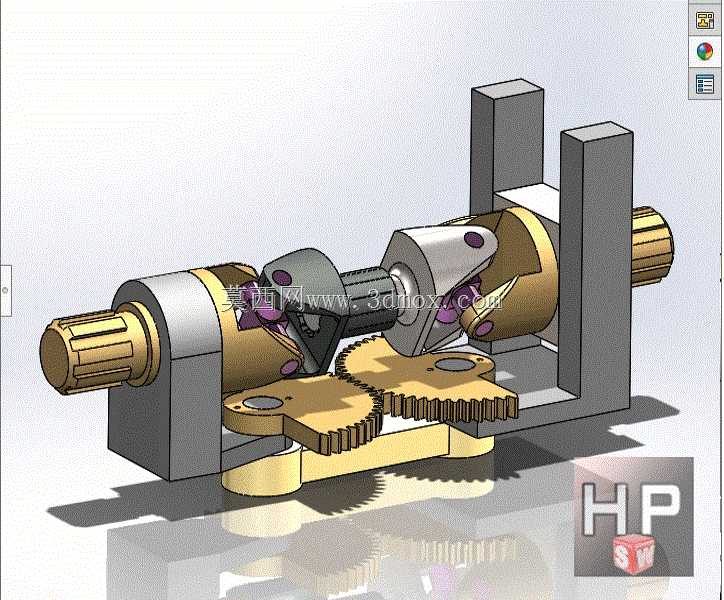

  该套传动结构以双万向节为核心动力传递单元,搭配两组啮合扇形齿轮完成转角联动,常见于普通车床进给箱、变速箱操纵机构以及需要在两轴存在轴线偏移、夹角偏差工况下持续传递扭矩的设备中。实际装配场景里,动力输入端与输出端往往受机架焊接变形、轴承座加工公差、轴系受热伸长等因素影响,无法保证严格同轴,刚性联轴器在此类工况下会产生附加弯矩,加剧轴承磨损与轴件疲劳,万向节则可通过十字铰点的自适应摆动补偿径向与角向偏差,保证扭矩平稳传递。

  结构布置上,左右两侧花键轴分别作为动力输入、输出接口,花键段采用渐开线齿形,既可以传递较大扭矩,也允许轴件沿轴向小幅滑移,抵消装配累积误差与热胀冷缩带来的轴向窜动。中间两段万向节叉头通过十字轴铰接,铰点处预留销轴配合间隙,叉头与十字轴的接触面按滑动摩擦工况设计,实际量产时可在十字轴端部增设滚针轴承降低传动阻力。下方两组扇形齿轮并非承担主动力传输,而是与万向节摆动支座联动:当输入轴与输出轴夹角发生变化时,支座随动转动,扇形齿轮啮合后约束两侧叉头的相位关系,避免单万向节传动固有的转速波动——单万向节在存在轴间夹角时,从动轴会以周期性变速转动,双万向节配合等速相位布置,可让输入输出端瞬时转速保持一致,这也是该结构加入齿轮联动约束的核心设计思路。

  安装边界方面,整体机构被限定在两块立式安装支板之间,支板开设同轴轴承孔,用于支撑两侧花键轴,轴伸端预留联轴器对接长度,底部扇形齿轮的回转轨迹下方需留出避让空间,防止摆动过程中齿顶与机架底板发生干涉。建模时各配合层级区分明确:花键与外部对接件为间隙配合,万向节叉头与十字轴销轴为过渡配合,扇形齿轮啮合侧隙按0.05~0.1mm预留,既补偿加工误差,也避免卡滞。整套机构可直接嵌入机床进给传动链、小型工装变位机的动力传输段,替代刚性联轴结构,降低轴系对中精度要求,提升设备在多尘、有小幅振动车间环境下的运行可靠性。
