ADR合规铝制燃油刚性油罐车结构设计

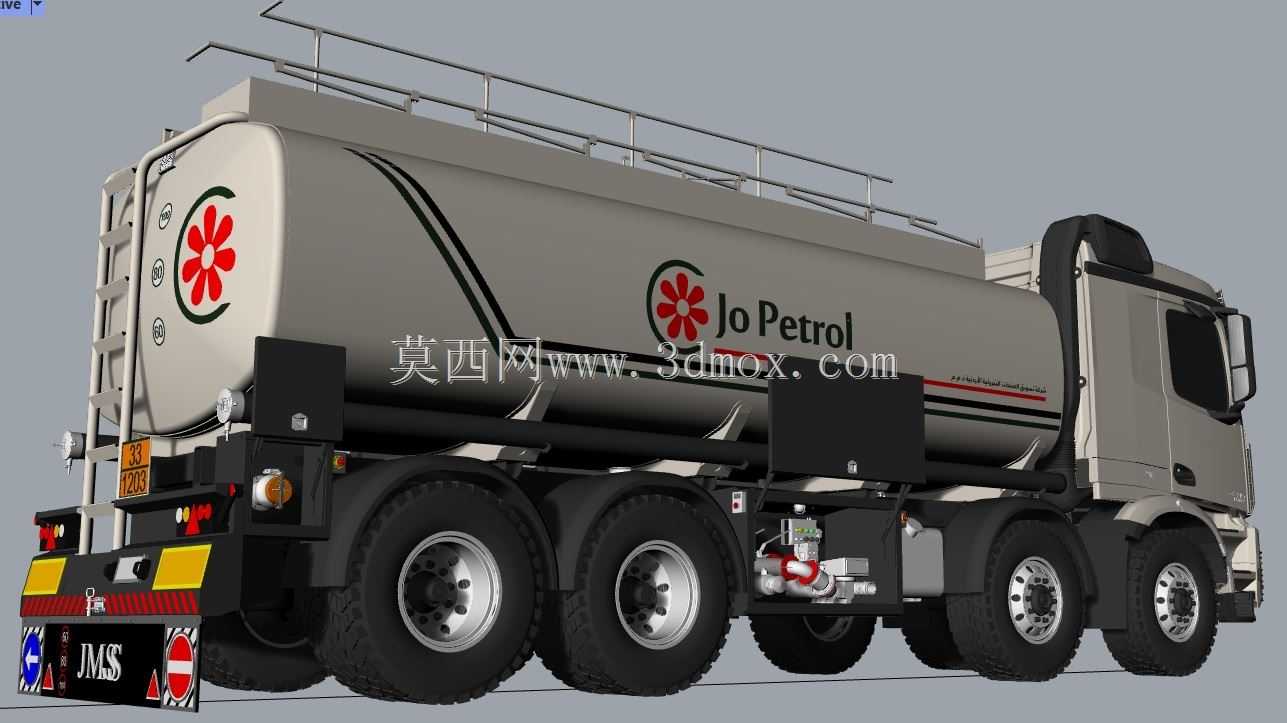

　　该模型还原的是符合ADR道路运输规范的铝制燃油刚性油罐车结构，核心面向成品油道路配送场景，适配加油站、燃油加注站点的卸油作业需求，可满足汽柴油等轻质燃油的公路运输合规要求。罐体采用铝合金材质打造，在保证结构刚性的前提下降低整车自重，提升单次运输的有效载荷，同时铝合金的耐燃油腐蚀特性可减少罐体内部锈蚀风险，降低燃油被杂质污染的概率。设计阶段围绕底部装卸与蒸汽回收系统的集成展开，摒弃传统顶部装卸的作业模式，将装卸接口、油气回收接口统一布置在罐体底部侧方区域，作业时人员无需登顶操作，既降低高空坠落风险，也减少装卸过程中的油气挥发，满足环保排放相关要求。罐体配套的阀组选型严格遵循对应压力标准，主底阀采用气动驱动结构，

　　为非压力平衡式4英寸规格，整套阀组、耦合接头、管路系统的设计工作压力为500kPa，在1.5倍工作压力的测试工况下无泄漏，满足承压安全要求。人孔设置在罐体顶部，带密封锁紧结构与紧急泄压功能，溢流保护系统可在装载液位达到阈值时自动切断进料，避免溢油风险；蒸汽回收耦合接口可对接加油站的油气回收管路，将装卸过程中挥发的油气密闭回收，减少无组织排放。整车走行部分采用多轴重载底盘布局，罐体与底盘之间通过刚性支座连接，支座位置经过载荷分布计算，避免行驶过程中罐体出现应力集中；罐体侧面设置防护栏与操作走台，尾部配备反光标识、防撞缓冲结构与接地检测系统，装卸作业时可实时监测接地导通状态，避免静电积聚引发安全隐患。管路布置沿罐体底部纵梁走向排布，

　　预留足够的安装与检修空间，所有管路接头采用4英寸API标准螺纹连接，符合行业通用互换要求，方便后期运维更换配件。模型完整还原了罐体外形轮廓、底盘走行结构、阀组管路布局、附属安全部件的位置关系，可用于油罐车改装设计的结构校验、装卸系统的布局验证，也可作为道路燃油运输装备的教学演示载体，帮助设计人员快速掌握合规罐车的结构布置逻辑，核对各部件的安装边界是否存在干涉，确认操作空间是否满足现场作业的实际需求。
