托盘顶升旋转滚筒输送设备结构

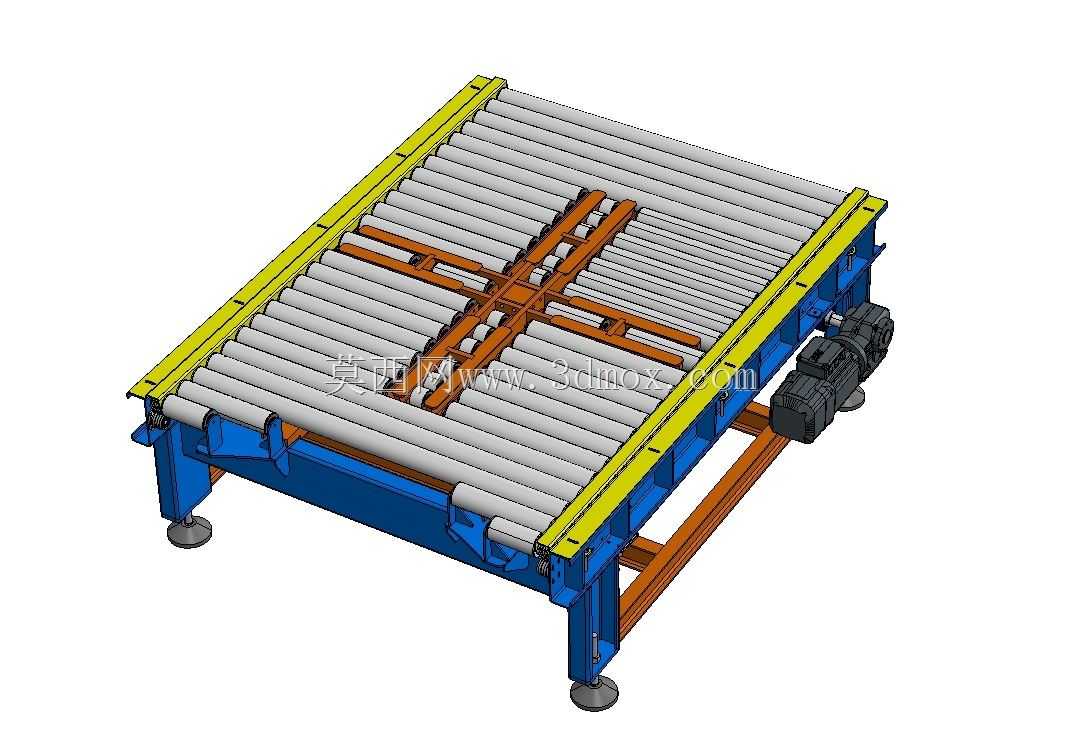

　　在自动化仓储、生产线物料转运场景中，托盘类重载物料的流向切换一直是输送线布局的核心难点，常规直角转弯输送设备要么占用过大线体空间，要么无法兼容标准托盘的重载承载需求，这款带顶升旋转功能的滚筒输送设备，正是针对这类场景开发的线体核心单元。从实际应用来看，该设备多嵌入连续式滚筒输送线的节点位置，当载有物料的托盘沿滚筒方向输送至设备台面后，内置的顶升机构会先将托盘整体抬升脱离两侧固定滚筒面，避免旋转过程中托盘与固定线体发生剐蹭，随后旋转机构带动台面完成90度转向，待方向对齐垂直方向的输送线后，顶升机构回落，将托盘放置到对应方向的滚筒面上，即可完成物料流向的切换，全程无需人工干预，适配整线自动化运行的节拍需求。设计层面，

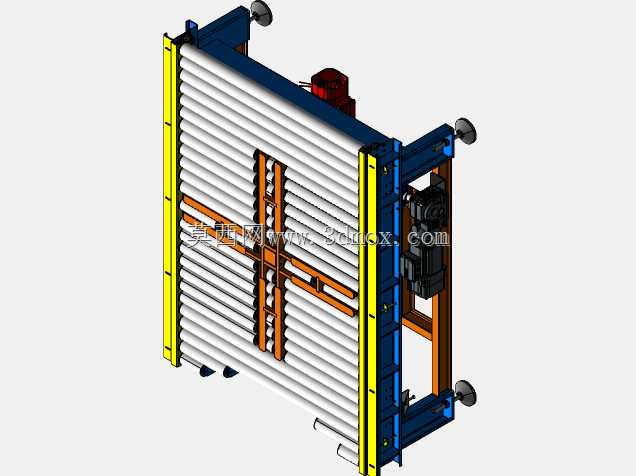

　　设备主体框架采用型钢焊接成型，台面排布的多组无动力滚筒采用等间距布置，单根滚筒的承载能力匹配标准工业托盘的满载重量，边缘设置的黄色导向边条可对托盘进入设备的位置进行限位纠偏，避免托盘偏移导致旋转卡滞；顶升与旋转的动力单元集中布置在设备侧下方，既不占用台面输送空间，也方便后期运维时对传动部件进行检修调试。安装边界上，设备底部配置可调式支撑脚杯，可根据现场地面平整度调整整体高度，保证台面与前后衔接的固定输送线滚筒面处于同一水平高度，避免托盘输送时出现卡顿；设备整体的长宽尺寸适配主流1200mm*1000mm规格的工业托盘，安装时仅需预留对应旋转半径的周边安全空间，无需额外开挖地坑，可直接在现有车间地面完成固定安装，

　　适配旧线改造与新线搭建的不同需求。结构细节上，顶升机构采用刚性导向结构，避免抬升过程中台面出现倾斜，旋转部件设置硬限位结构，保证每次转向的角度精度控制在允许偏差范围内，不会出现转向过度或不足导致的托盘对位偏差，可直接对接后续的码垛、仓储、加工工位的输送需求，大幅缩减输送线的整体占地长度，提升车间空间利用率。
