旋转式玻璃瓶外观检测工位结构设计

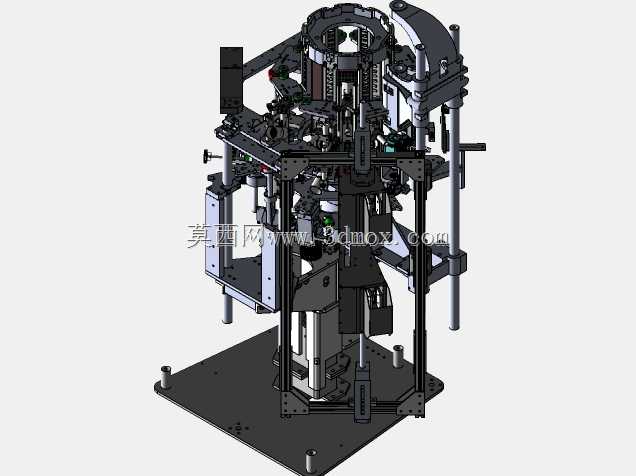

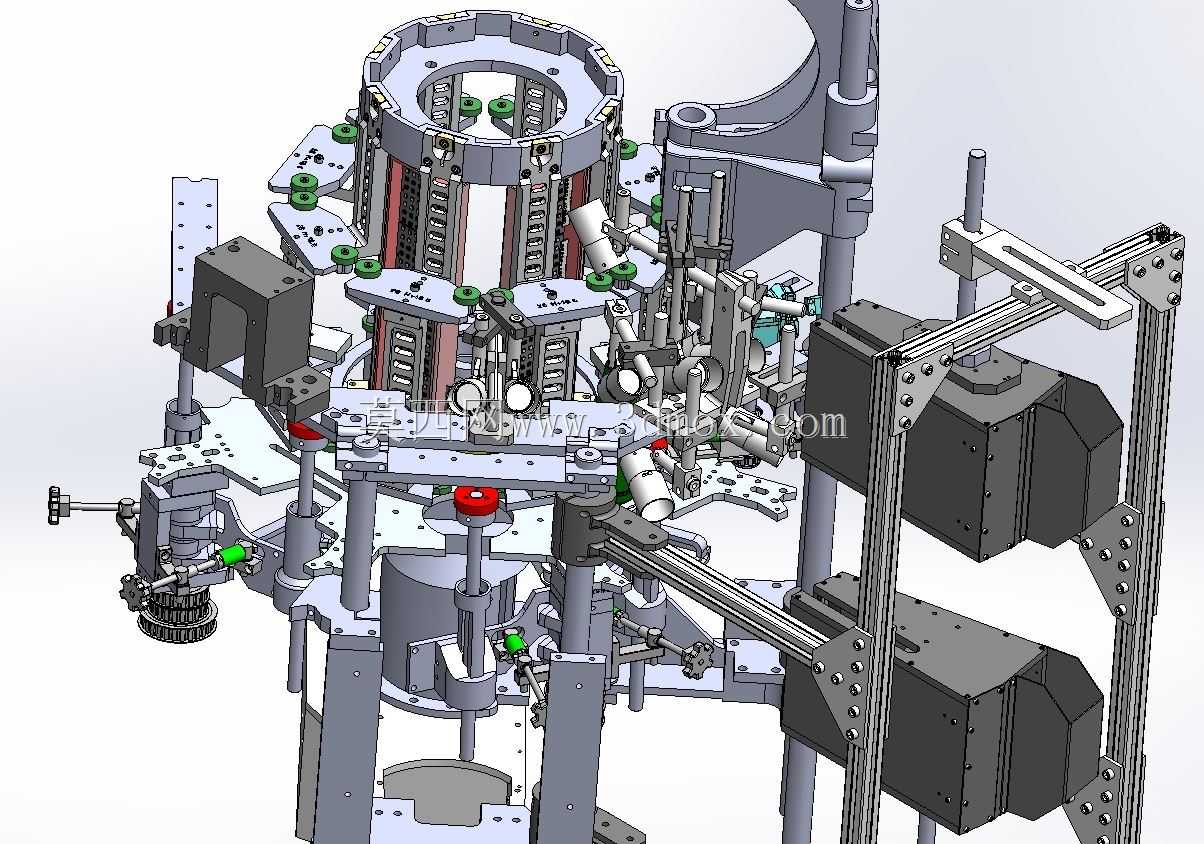

　　这套旋转式玻璃瓶检测结构，主要面向玻璃包装容器生产后端的在线质检工序，适配食品、医药、日化领域的玻璃瓶生产线，可对接上游制瓶机、退火炉出料端，也可衔接下游洗瓶、灌装、贴标产线，完成瓶身缺陷的在线排查。设备采用多工位转盘式布局，核心承载为立式分度回转台，沿圆周方向均匀排布多组瓶身夹持定位组件，可实现待检玻璃瓶的间歇式转位输送，每个工位对应不同检测工序，依次完成上料定位、瓶身旋转驱动、多面视觉检测、不合格品剔除、合格品下料的全流程动作。夹持组件采用弹性定心结构，适配不同直径规格的圆柱玻璃瓶，夹持头带软质防护垫，避免接触位置造成瓶身划痕或夹损，每个夹持位配套独立的旋转驱动轮，当玻璃瓶转至检测工位时，驱动轮接触瓶底带动瓶身匀速自转，

　　保证视觉组件可完整采集瓶身360度圆周面的图像，排查裂纹、气泡、杂质、变形、瓶口缺损等常见缺陷。设备的支撑框架采用工业铝型材搭建，兼顾结构刚性与组装调试的便利性，视觉检测组件通过可调式安装支架固定在转盘周边，可根据瓶型尺寸调整拍摄角度与工作距离，支架预留多组安装孔位，适配不同焦距的工业镜头与光源安装需求。从安装边界来看，设备整体为立式圆柱布局，占地直径约1.2米，主体高度约1.8米，底部预留地脚调节结构，可适配车间地面的水平度调整，进料与出料端分别预留输送线对接接口，可直接对接宽度100-200mm的常规平顶链输送线，无需额外改造转接结构。设计过程中重点考虑了高速运转下的定位精度，分度盘采用凸轮分割器驱动，重复定位精度可达±0.

　　05mm，保证每个工位的停位精度满足视觉检测的拍摄要求，同时各运动部件做了动平衡调校，降低高速回转时的振动，避免振动导致的图像采集模糊问题。气路走线全部沿回转台中心的中空轴排布，避免回转过程中管线缠绕，检测工位旁配套的剔除机构采用高速气吹结构，响应时间小于20ms，可在转盘转位过程中精准将不合格瓶吹入废料收集槽，不会干扰相邻工位的正常瓶体输送。整套结构的模块化程度较高，夹持组件、检测支架、剔除机构都可快速拆卸更换，换型时仅需更换对应规格的夹持头、调整视觉参数即可适配不同瓶型，无需对主体框架做大规模改动，可满足多品种小批量的玻璃瓶生产质检需求，相比直线式检测结构，旋转式布局占地更小，检测效率更高，单台设备最高检测速度可达每分钟120瓶，适配多数中小规模制瓶企业的产线节拍要求。
