顶升旋转滚筒输送设备结构设计

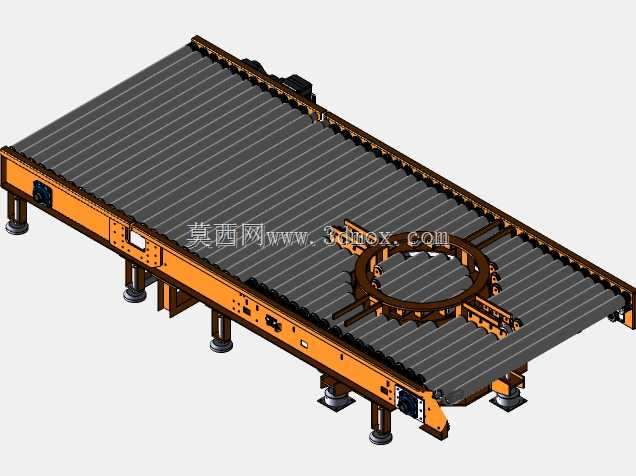

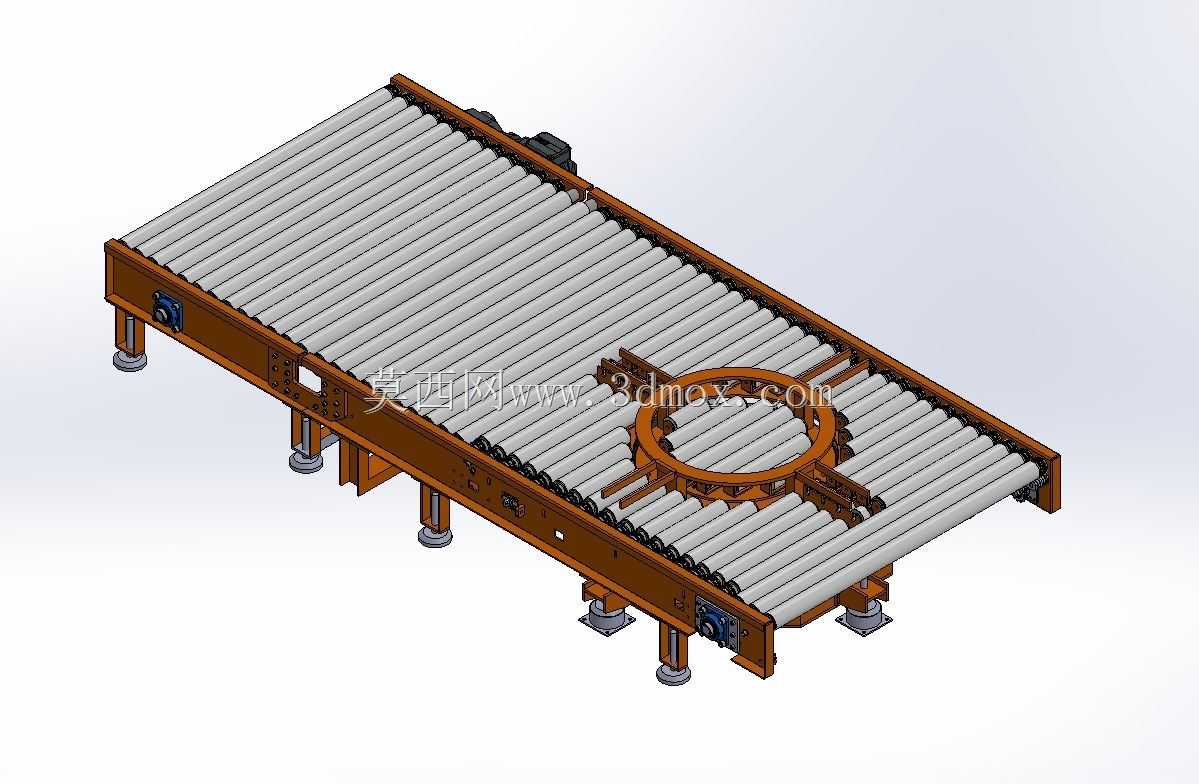

　　这款顶升转向滚筒输送设备，主要面向生产物流环节中需要改变物料输送方向的工位场景，常见于家电装配线、电商仓储分拣线、汽车零部件加工输送线等场景，解决直线输送过程中物料90度转向分流、工位间跨线输送的需求，替代传统人工转向或多段线体拼接的方案，减少线体占用空间，提升输送节拍稳定性。设备主体采用标准滚筒排布作为主输送面，滚筒间距根据常规输送托盘、箱体的底部支撑尺寸设计，避免输送过程中出现卡滞、掉落问题，主框架采用型钢焊接后加工安装基准面，保证各滚筒安装的平行度与平面度，支脚配备可调脚杯，可适配现场地面不平整的安装工况，调整范围覆盖±30mm的高度差，满足不同线体对接的高度要求。中部集成的顶升旋转机构是核心功能单元，

　　采用环形顶升架配合旋转支撑结构，顶升动作采用直线导向结构保证升降过程无偏摆，旋转驱动采用减速单元带动转盘实现90度精准回转，到位后设置机械硬限位保证转向精度，避免过转导致物料偏移。当物料输送到转向工位时，光电检测触发信号，顶升机构抬升将物料脱离滚筒面，旋转到位后顶升下降，物料重新落回滚筒面，即可沿垂直于原输送方向的路径送出，整个动作周期可根据线体节拍调整，适配不同生产速度的需求。设计过程中优先考虑了维护便利性，驱动电机、传动链轮均设置在设备侧部的可拆卸护板内，日常润滑、易损件更换无需拆解主体框架，滚筒采用标准快拆结构，单根滚筒损坏时可快速拆卸更换，减少停机维护时间。设备的安装边界需预留侧部驱动单元的维护空间，

　　线体对接时需保证两端输送面的高度差控制在2mm以内，转向工位前后需预留至少一个托盘长度的输送缓冲区，避免物料堆积导致触发信号误判。整体结构的受力经过校核，可适配常规100kg以内的箱体、托盘类物料输送，若需输送更重载荷可通过加厚框架板材、加大驱动功率、更换重载支撑单元实现参数拓展，建模过程中所有安装孔位、配合尺寸均按照实际加工公差预留，可直接导出工程图用于生产制造，也可作为整线物流方案的标准模块直接调用，适配不同布局的输送线搭建需求。
