多段分流式换线输送设备结构设计

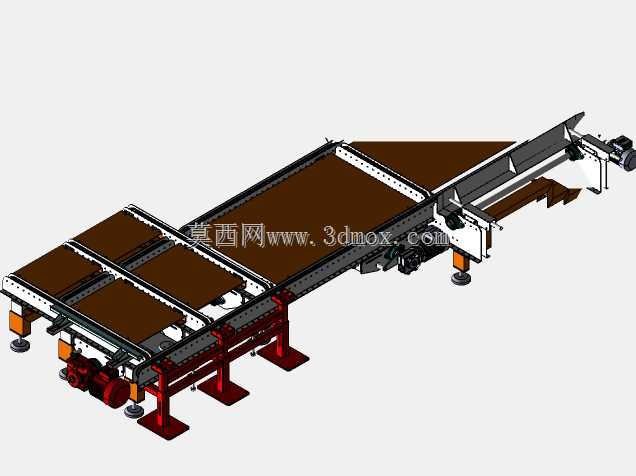

　　该换线输送设备主要应用于生产车间内多线体交汇的物料转运场景，可实现不同输送主线之间的工件平稳换线、分流输送，适配箱装工件、托盘载具类工件的跨线转运需求，常见于家电装配、食品包装、汽配加工等离散制造产线的线体衔接工位，解决直角转弯、多线并线分流时的工件卡滞、输送节拍不匹配问题。设备整体采用多段独立皮带输送单元组合布局，各段输送面保持同一水平高度，相邻段之间预留极小间隙避免小型工件卡入，输送皮带表面采用防滑纹理设计，可适配不同底面材质的工件输送，避免输送过程中工件偏移滑落。线体侧边配置可调式导向挡边，可根据工件实际宽度调整挡边间距，适配一定尺寸范围内的多规格工件输送，无需更换线体结构即可完成产线换型调整。设备底部采用可调脚杯支撑结构，

　　可在安装时调整整体水平度，适配车间地面存在的微小高度差，安装时需预留线体侧边驱动电机的检修空间，驱动端与线体主体采用模块化连接设计，后期维护时可单独拆卸驱动单元无需拆解整段线体。线体上方配置的横向移载机构可实现工件在平行输送段之间的横向推送，移载行程覆盖所有并行输送段宽度，移载速度可与主线输送速度匹配，避免换线过程中出现工件堆积。设计阶段优先考虑了线体的模块化拼接特性，各段输送单元可根据现场产线布局调整拼接角度与长度，无需重新设计主体结构即可适配不同的车间布局需求，各输送单元的驱动电机独立控制，可根据产线节拍单独调整各段输送速度，实现不同工位之间的节拍匹配。线体框架采用标准铝型材拼接搭建，

　　整体自重较轻且结构强度满足常规工件的承载需求，型材表面的标准槽位可方便后续加装传感器、扫码工位、阻挡机构等附加组件，适配产线后续的自动化升级需求。安装时需注意线体整体的接地处理，驱动电机的布线沿型材槽位内布设，避免布线外露影响车间通行与后期维护，各段输送单元的对接处需做平滑过渡处理，避免工件经过时出现磕碰卡滞。
