重载链式转盘输送换向设备结构设计

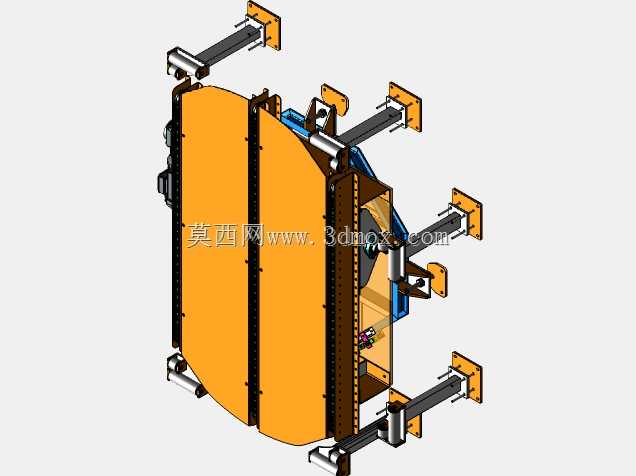

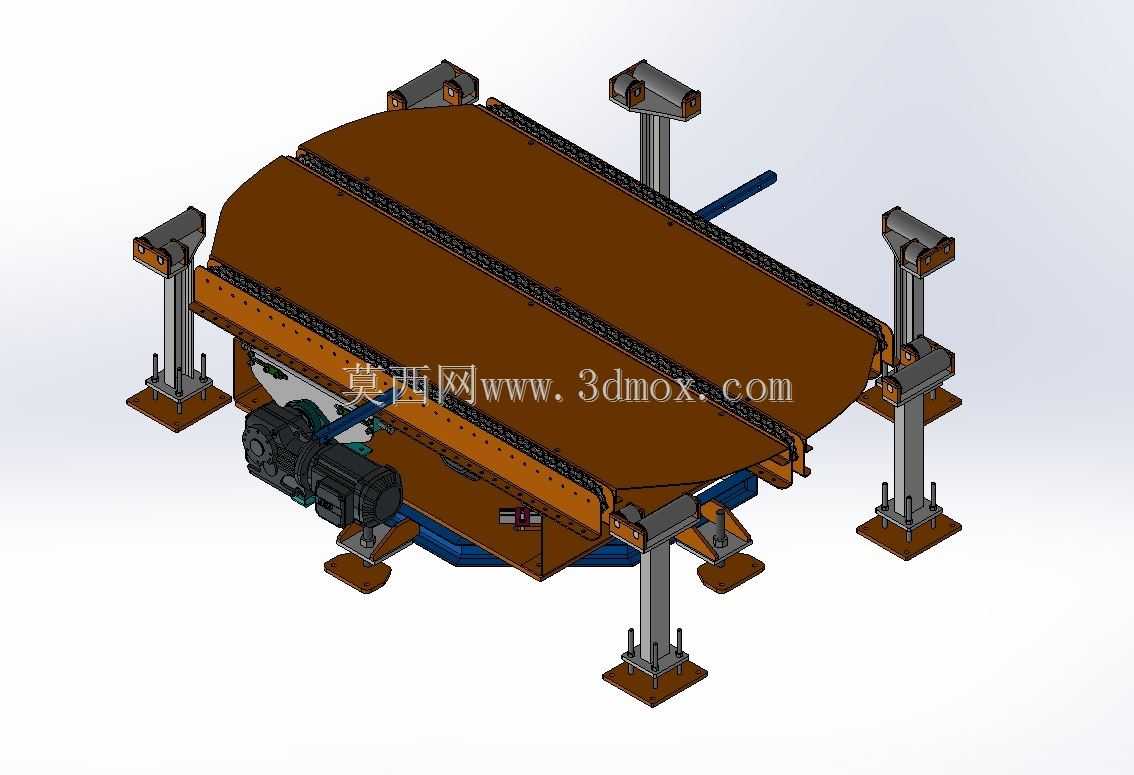

　　该设备主要应用于生产物流输送线的直角转向工位，常见于汽车零部件焊装线、家电总装线、重型工件机加工上下料线等场景，解决长条形重载工件在输送过程中90度换向输送的需求，避免工件在转向过程中出现偏移、卡滞、表面划伤等问题，适配多段平行输送线之间的方向切换衔接，可直接嵌入现有链式输送线体中使用，无需对原有线体做大规模改造。设备主体采用椭圆形转盘承载结构，台面铺设双排链式输送机构，链条选用大节距重载直板滚子链，配套可调式导轨压条，可根据输送工件的底面接触特性调整链条张紧度与支撑间隙，单条输送链的支撑面高度差控制在0.2mm以内，保证工件输送过程中无颠簸晃动。转盘底部采用回转支承结构作为旋转核心，配套减速电机驱动齿轮啮合传动，

　　可实现0-90度范围内的精准角度定位，重复定位精度可达±0.15度，旋转过程中设置缓冲减速区间，避免启停惯性导致工件移位。设备的支撑立柱采用方管焊接结构，底部配置可调式脚杯安装座，可根据现场地面平整度调整整体设备水平度，调整行程范围为±50mm，安装时需保证设备上表面与前后衔接输送线的高度差不超过1mm，对接间隙控制在3-5mm之间，防止工件输送过程中出现卡边。整体设备的外形长度约2800mm，宽度约1800mm，台面高度可根据线体需求定制，常规适配750-850mm的标准输送线高度，安装时需预留周边不小于600mm的维护空间，方便后期对驱动电机、链条张紧机构、回转支承进行日常保养与易损件更换。设计过程中针对重载工况做了受力优化，

　　转盘底部均匀布置4组辅助支撑滚轮，分担回转支承的径向载荷，单台设备额定承载可达2吨，可满足大部分工业重型工件的转向输送需求，驱动部分采用电机与链传动直连的结构，传动效率高，后期维护时仅需定期加注润滑脂即可保证设备长期稳定运行，无需复杂的日常调校。链式输送面的两侧设置有可调式导向挡边，可根据工件宽度调整导向间距，适配不同尺寸规格的工件输送，导向挡边表面粘贴有高分子耐磨条，降低工件与挡边接触时的摩擦阻力，同时避免工件表面被刮花。
