高压管道用快开式坦帕段密封外套结构

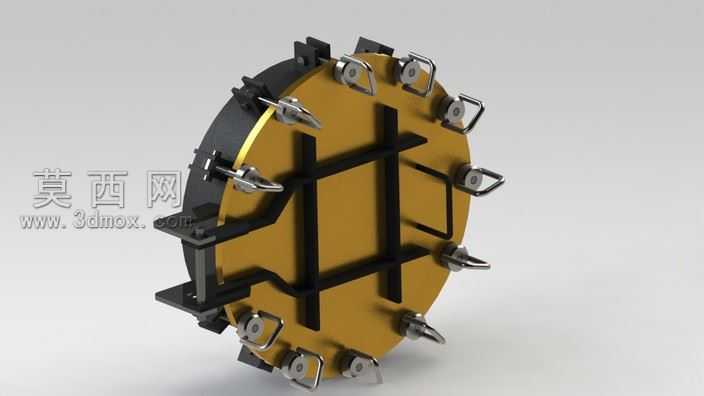

该三维模型采用主流三维机械设计软件完成全参数化建模，整体结构围绕高压管道端部的密封锁紧需求展开设计，建模过程中严格遵循承压管件的尺寸配合规范，对每一处卡扣、密封贴合面、加强筋结构都做了精准的尺寸约束，确保各部件装配无干涉，可直接用于工程参考与结构验证。模型渲染阶段采用工业级写实渲染方案，主体承压圆盘赋予哑光金属漆材质，还原高压工况下金属构件的厚重质感，边缘快锁卡扣赋予抛光不锈钢材质，突出活动锁紧件的金属光泽与加工精度，密封胶圈部位赋予黑色耐油橡胶材质，通过材质粗糙度、反射率的参数调整，清晰区分不同功能部件的材质属性，让整体渲染效果兼具工业真实感与结构辨识度。结构设计上，该外套采用圆形承压端盖作为主体基底，端盖表面设置十字交叉加强筋结构，有效提升高压工况下端盖的结构强度，降低厚板用料带来的整体重量；端盖周向均匀布置多组快拆式肘节卡扣，卡扣通过铰接支座固定在端盖边缘，可快速实现与管道端部法兰的扣合与松开，无需额外工具即可完成拆装操作，大幅提升高压管道检修、接驳的作业效率；端盖侧部设置定位支撑座，可与管道端部的定位结构配合，保证安装时的同轴度，避免密封面错位引发的泄漏风险。设计思路围绕高压管道场景的实际使用痛点展开，摒弃传统高压端盖多螺栓紧固的繁琐操作，采用周向均布的快锁结构实现均匀压紧，保证密封面受力均匀，同时兼顾结构强度与操作便捷性，建模过程中对卡扣的开合行程、铰接点的转动范围都做了运动仿真验证，确保卡扣开合顺畅无卡滞，密封面压紧量符合高压密封的设计要求，整体模型结构完整，细节还原度高，可作为高压管道快开密封结构设计的参考案例。
