十字轴式万向联轴器三维结构设计

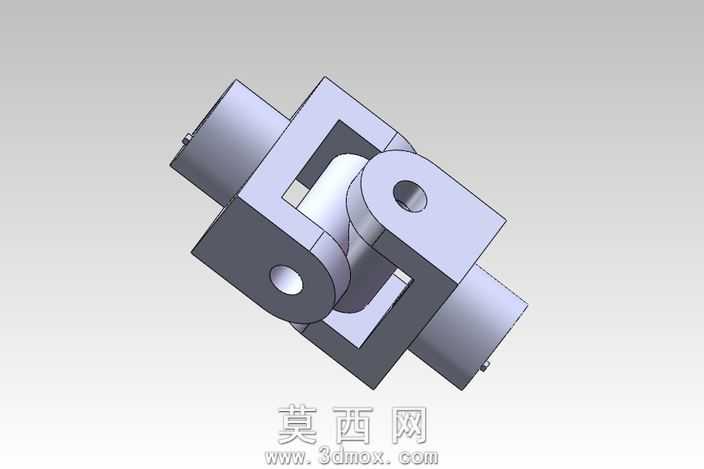

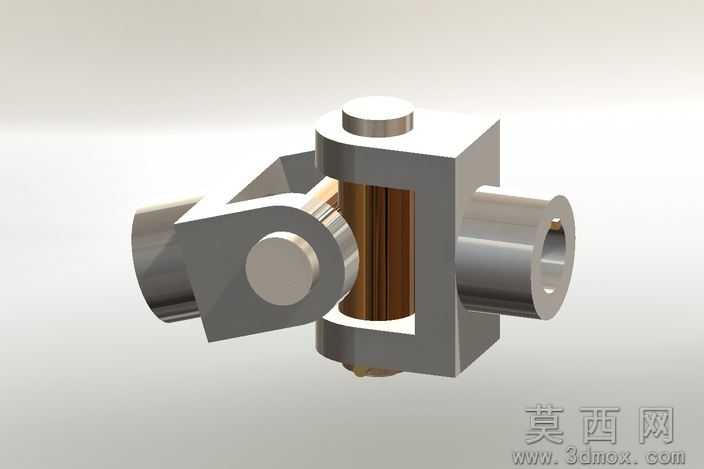

本作品为十字轴式万向联轴器的三维参数化建模成果，建模过程严格遵循机械设计手册中万向联轴器的尺寸规范与结构要求，采用自底向上的装配建模思路完成整体搭建。首先分别完成各个子零件的独立建模：两端的轴叉零件采用拉伸、切除、倒角等基础特征构建，精准还原轴叉的叉头开口尺寸、轴孔内径、键槽规格与安装定位面，对轴孔内壁与叉头铰接孔的同轴度公差进行了建模层面的结构约束，保证后续装配的干涉检查有效性；中间的十字轴零件通过旋转凸台生成四个对称分布的轴颈，对轴颈的配合面做了精细的圆角过渡处理，还原真实零件的应力分散结构设计，同时严格控制四个轴颈的轴线垂直度与对称度，确保传动过程中无卡滞问题。完成零件建模后按照实际装配顺序进行配合约束，将十字轴分别与两端轴叉的铰接孔做同轴心配合，添加轴向限位的重合约束，保证十字轴可在轴叉叉头内实现预设角度范围内的灵活摆动，整体装配完成后进行全局干涉检查，确认各运动部件在最大允许偏角下无结构干涉，符合实际使用的运动要求。材质与渲染层面，为金属结构件赋予了哑光不锈钢材质，调整材质的反射率与粗糙度参数还原真实金属的哑光质感，对十字轴与轴叉的配合接触面做了轻微的材质区分，突出装配层次关系；渲染采用柔和的影棚布光方案，通过多盏区域光消除结构死角的阴影，清晰展现联轴器的内部装配结构与外部轮廓细节，同时添加了柔和的环境反射提升模型的真实感。该万向联轴器可实现两轴存在较大角度偏差时的转矩传递，建模过程中充分考虑了实际加工的工艺合理性，所有棱边均添加了符合加工要求的倒角与圆角，无尖锐的非工艺棱角，结构设计兼顾了传动可靠性与装配便捷性，可用于机械传动结构的教学演示、设备装配仿真以及非标传动机构的选型参考，完整还原了十字轴式万向联轴器的核心传动结构与典型外形特征。
