农用栏板牵引式运输拖车结构设计

　　这款栏板式牵引拖车主要适配丘陵、平原区域的零散农业物资转运场景，可完成粮食收获后从田块到临时晾晒场的短驳、农资从仓储点到作业田头的配送，也能在小型农牧场承担饲草、农具、农副产物的日常转运任务，相比固定式货厢运输工具，更适配非硬化田间小路的通行条件，转弯半径小，对狭窄田埂的适配性更强。

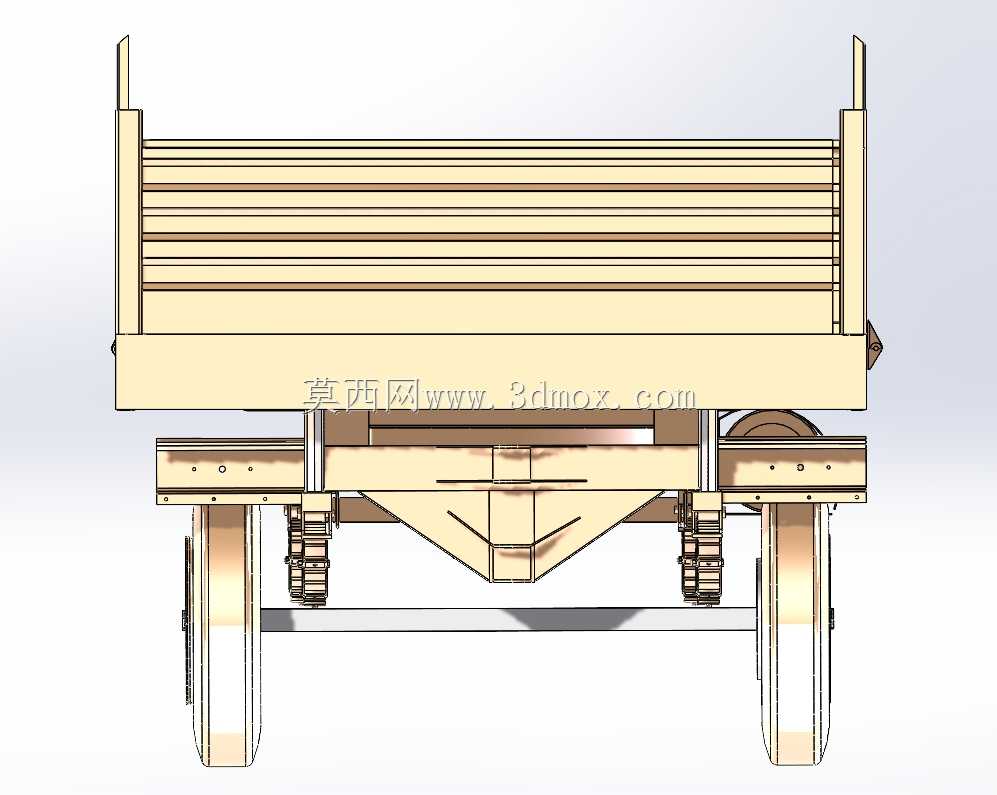

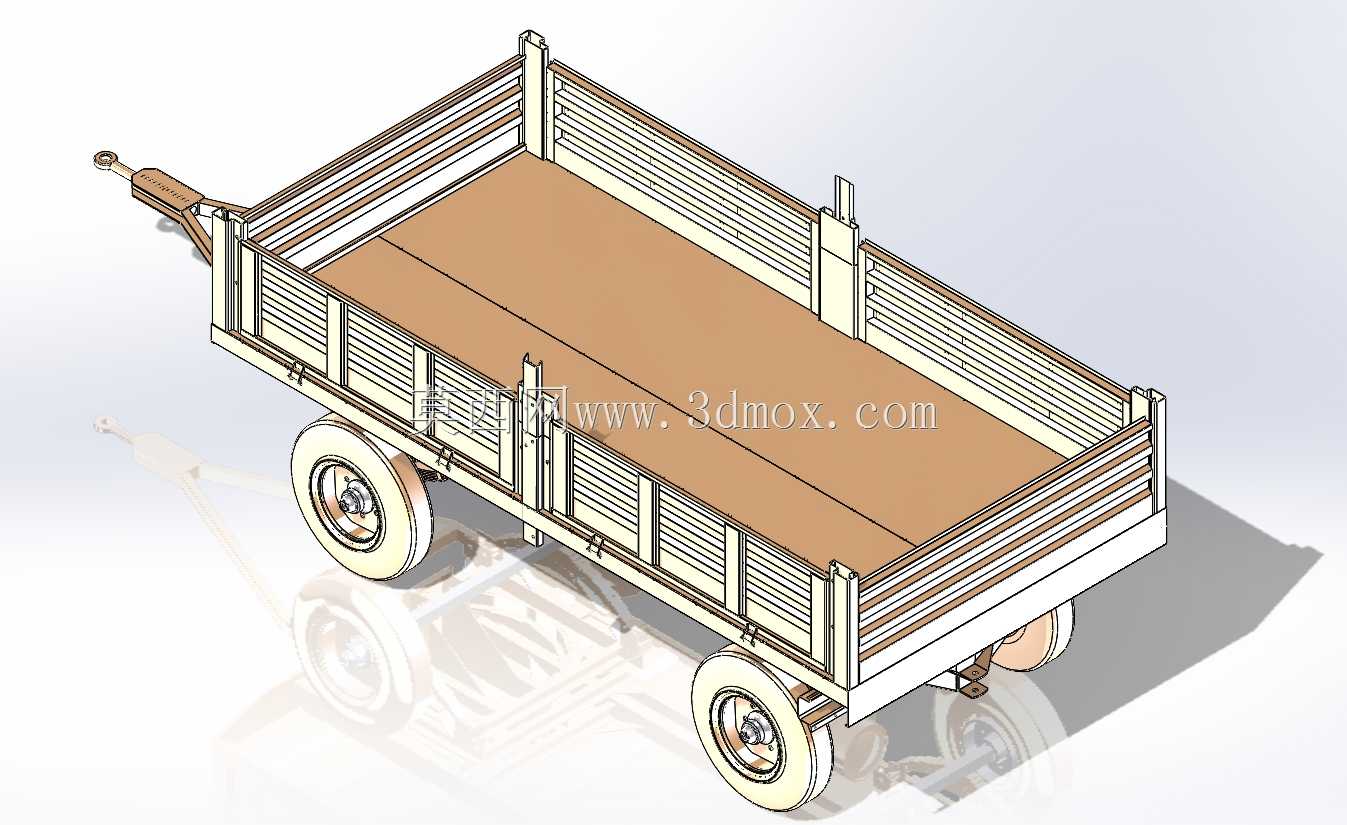

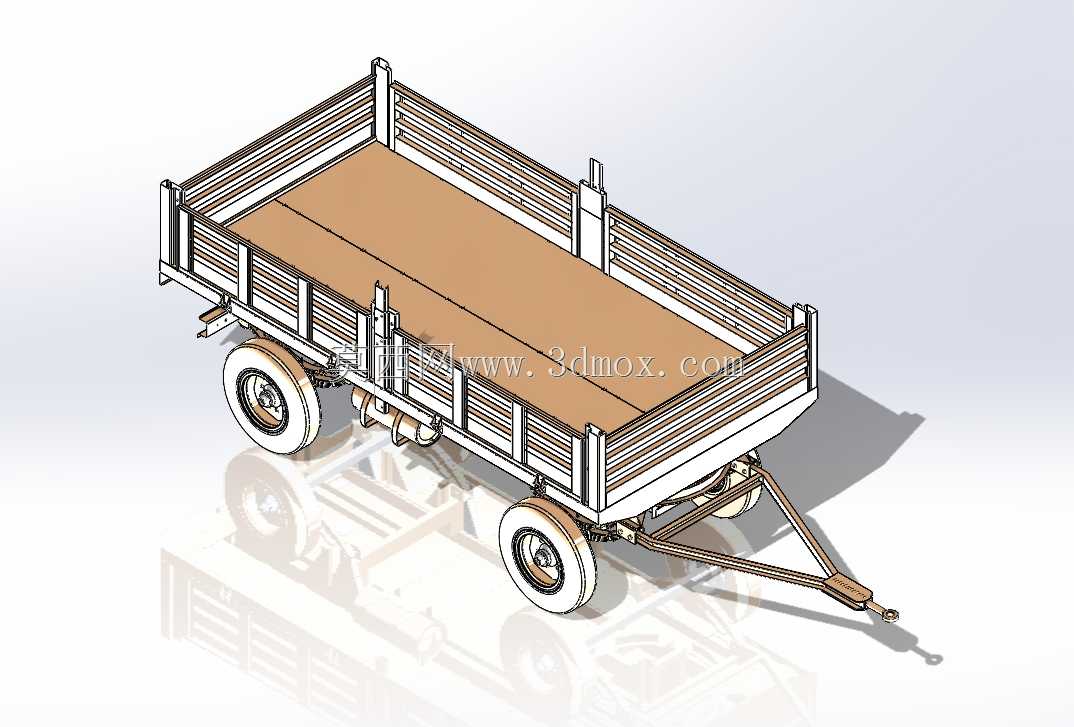

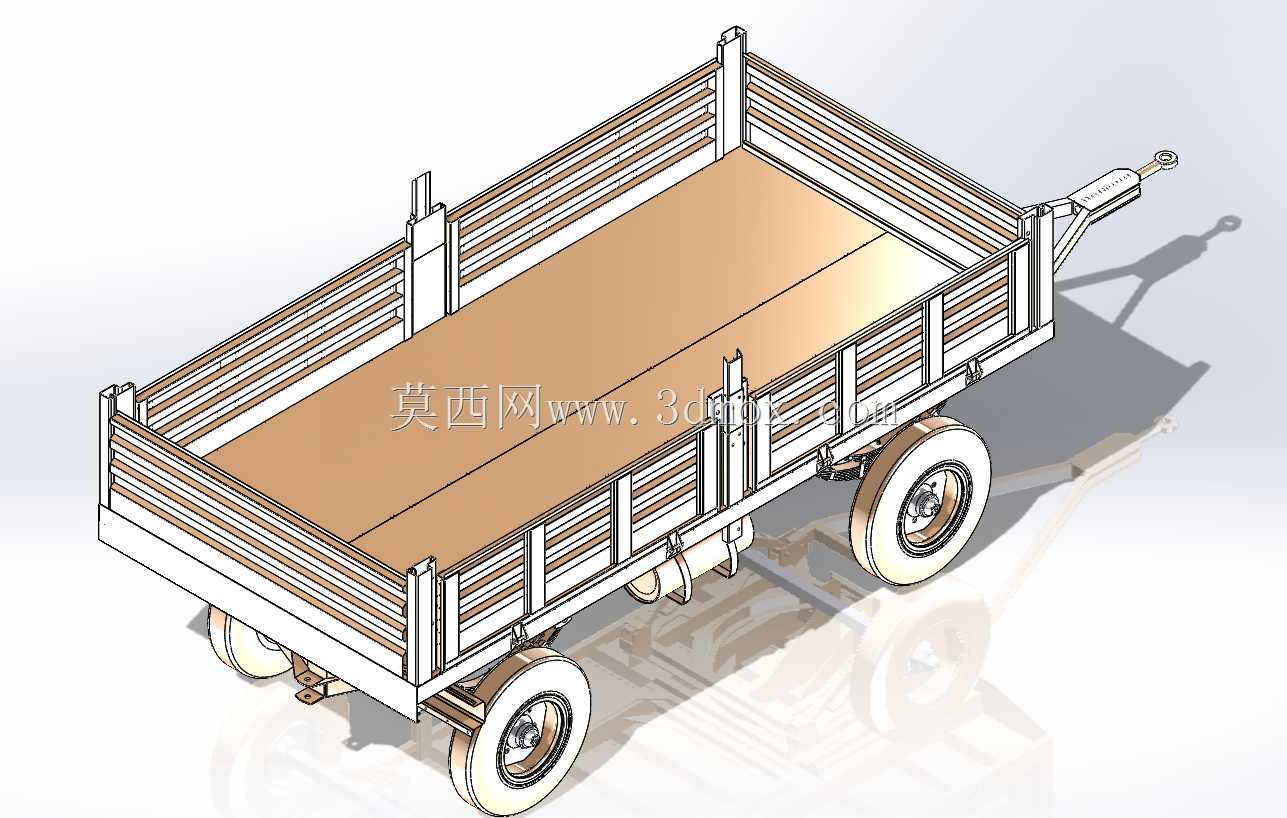

　　从结构设计逻辑来看，整体采用低重心布局，货厢承载面离地高度控制在适配人工装卸的区间，栏板采用竖肋加横撑的格栅式结构，既减轻了整车自重，又能保证装载散粒物料时的拦挡强度，避免粮食、碎饲草从栏板缝隙漏出，同时格栅结构不会完全遮挡视线，倒车或窄路通行时驾驶员可通过栏板间隙观察后轮周边路况。牵引架采用变截面刚架结构，前端设置通用挂接环，可匹配多数中小马力轮式拖拉机的后牵引销，挂接位置高度经过适配，挂接后整车保持水平姿态，不会出现货厢前仰或后倾的问题，避免行驶过程中物料滑移偏载。

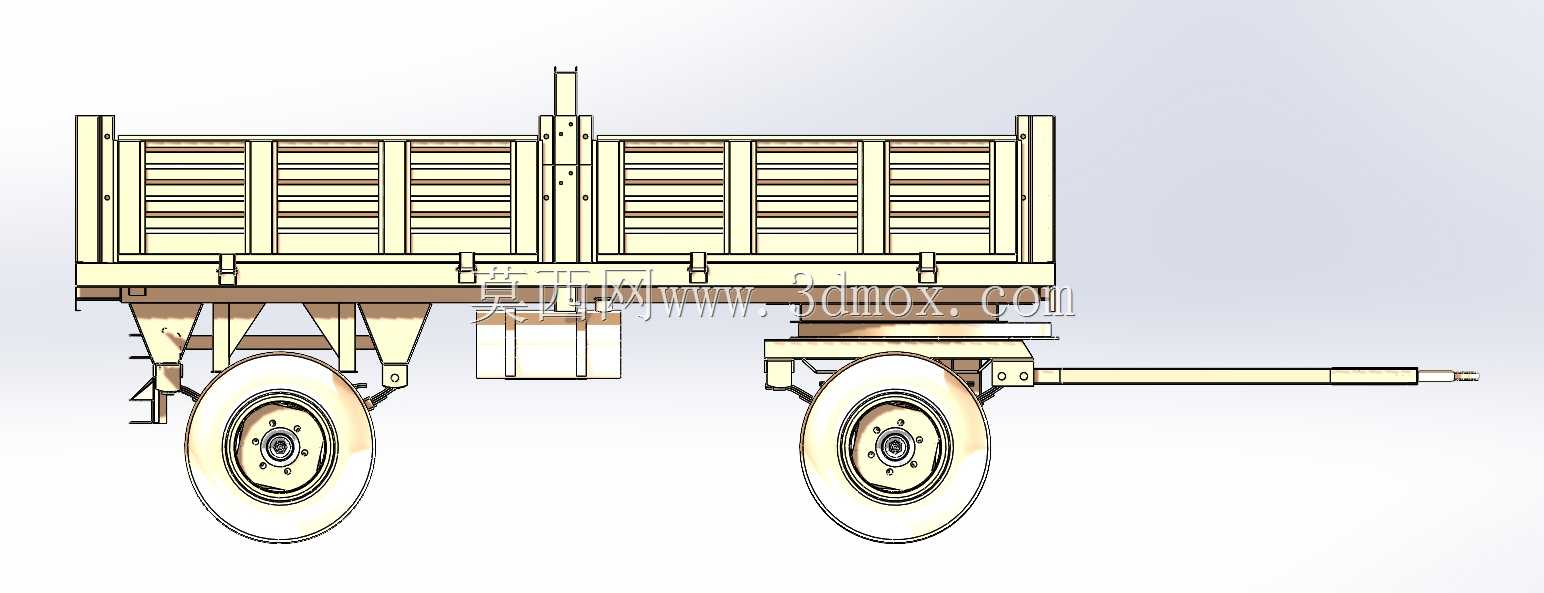

　　行走部分采用橡胶充气轮搭配短轴式轮座，轮距设置适配农村常见机耕道宽度，轮座与货厢底架之间采用刚性连接，省去了复杂的弹性悬架结构，降低日常维护成本，适配低速农业作业的行驶速度需求，即使在坑洼田块行驶，栏板的格栅结构也能抵消部分颠簸带来的物料晃动。货厢前端设置可翻转的前挡架，需要装载较长农具比如秸秆、长柄农具时，可将前挡架放倒拓展装载长度，日常运输散料时将挡架锁止，形成封闭的装载空间。

　　设计过程中重点校核了底架的承载刚度，底架采用纵梁加横梁的网格布局，纵梁沿牵引方向贯通布置，横梁间隔均匀分布，保证满载时底架挠度控制在允许范围内，不会出现货厢底板变形凹陷的问题。栏板与底架的连接采用可拆卸式铰链，需要运输大件整托物料时，可将侧栏板、后栏板完全拆下，形成平板式承载平台，拓展设备的使用场景。整车的安装边界充分考虑了小型拖拉机的挂接尺寸，牵引架长度预留足够的转向间隙，拖拉机满角度转向时，拖车前轮不会与拖拉机后轮发生干涉，同时整车宽度控制在常规农村道路限宽范围内，无需额外拆卸部件即可完成村路、机耕道的通行。轮座位置经过配重校核，空载时牵引头下压力保持在合理区间，不会出现牵引头上翘导致挂接脱开的风险，满载时轴荷分配均匀，单轮接地比压适配松软农田的通行条件，减少陷车概率。
