三轴半挂燃油运输罐体结构设计

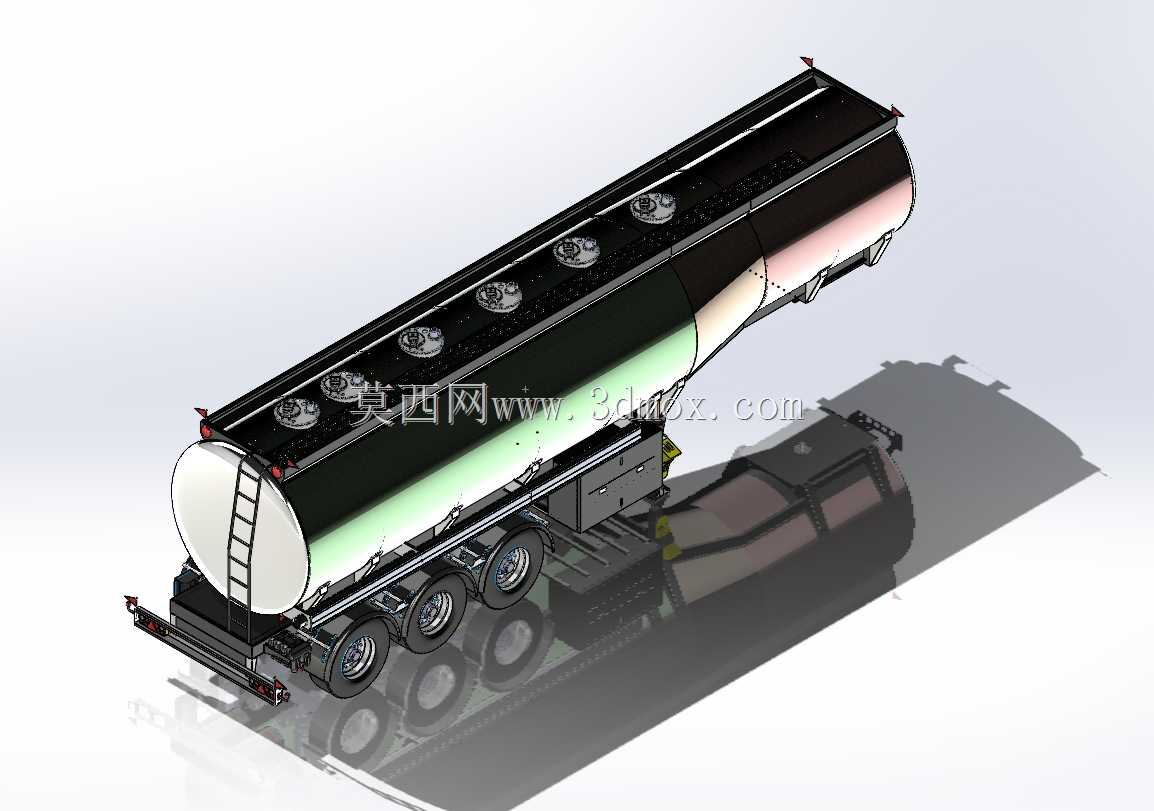

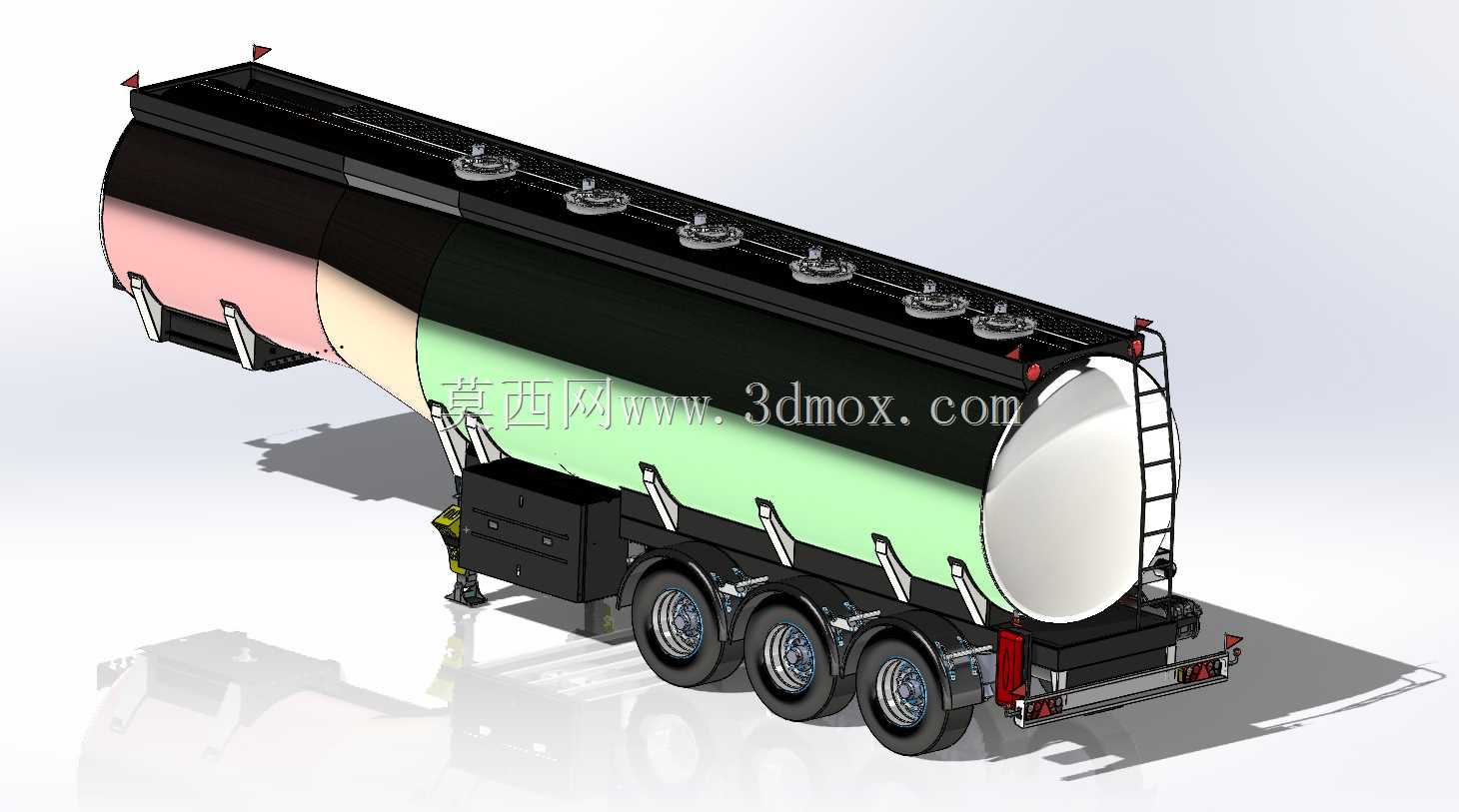

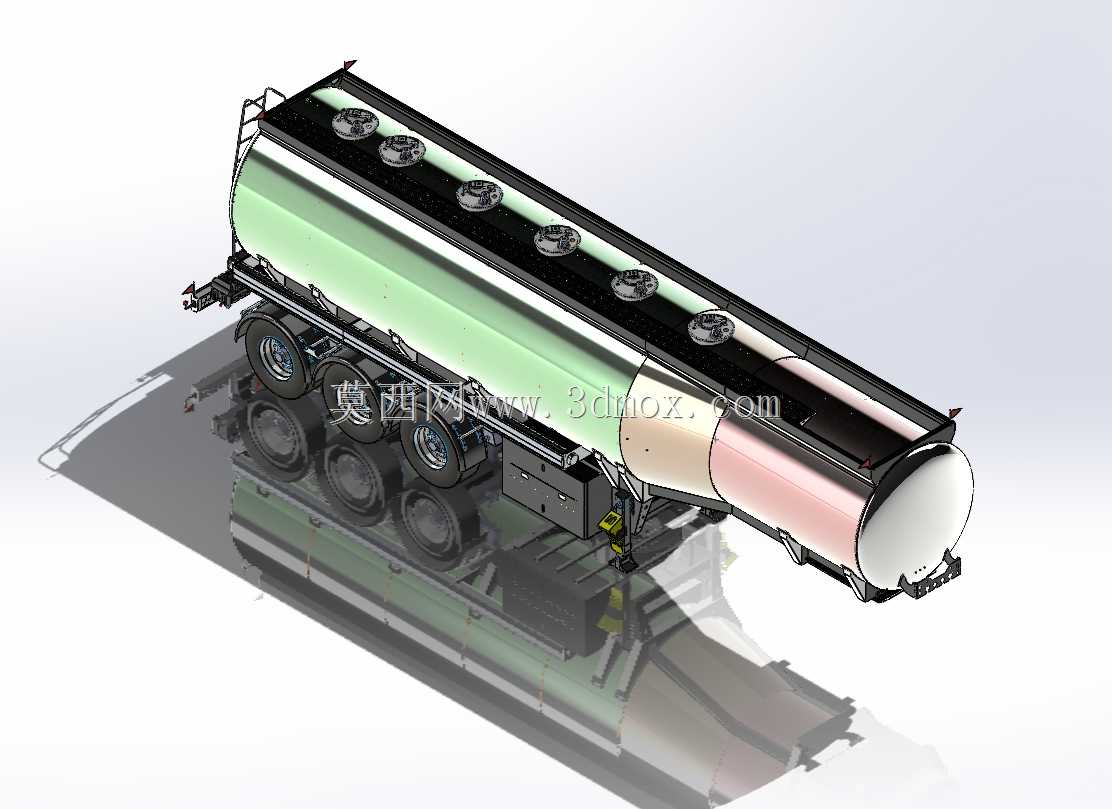

　　该半挂式燃油运输罐体主要面向公路液态危险品转运场景，适配成品油、轻质燃油等介质的中长途干线运输与终端配送作业，可与主流三轴半挂牵引车鞍座匹配对接，完成站点间的燃油调拨补给。罐体整体采用卧式圆筒形承压结构设计，封头选用标准椭圆封头形式，相比平封头可有效降低内部液体晃动带来的交变应力集中，同时兼顾罐体容积利用率与结构刚度，筒体段设置多道环形加强筋，抵消满载行驶过程中因路面颠簸、急加减速产生的液体冲击载荷，避免罐体局部出现鼓胀或疲劳变形。

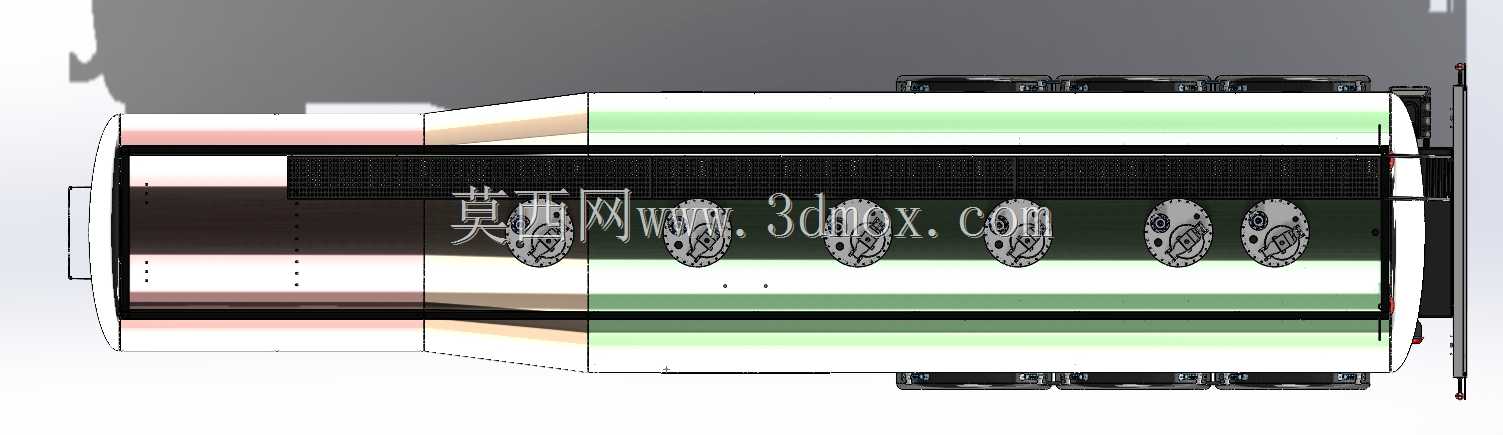

　　罐体顶部沿轴向均匀布置多组人孔与装卸料阀组，人孔盖采用快开压紧结构，配套密封垫圈满足常压储运的密封要求，同时预留油气回收接口安装位，可适配不同地区的油气排放管控要求，顶部两侧设置连续式防滑走台与防护栏杆，方便运维人员登顶开展检修、计量作业，避免作业过程中发生滑落风险。罐体底部设置贯通式底架，与半挂行走机构的纵梁采用高强度螺栓连接加焊接的复合固定形式，底架与罐体之间铺设缓冲橡胶垫，减少行驶过程中路面振动向罐体的传递，降低焊缝疲劳开裂概率。

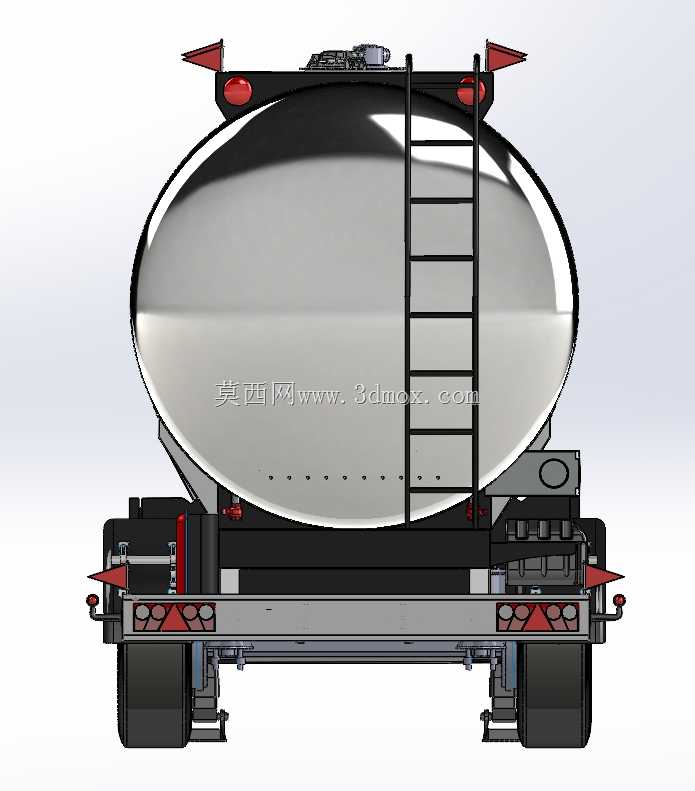

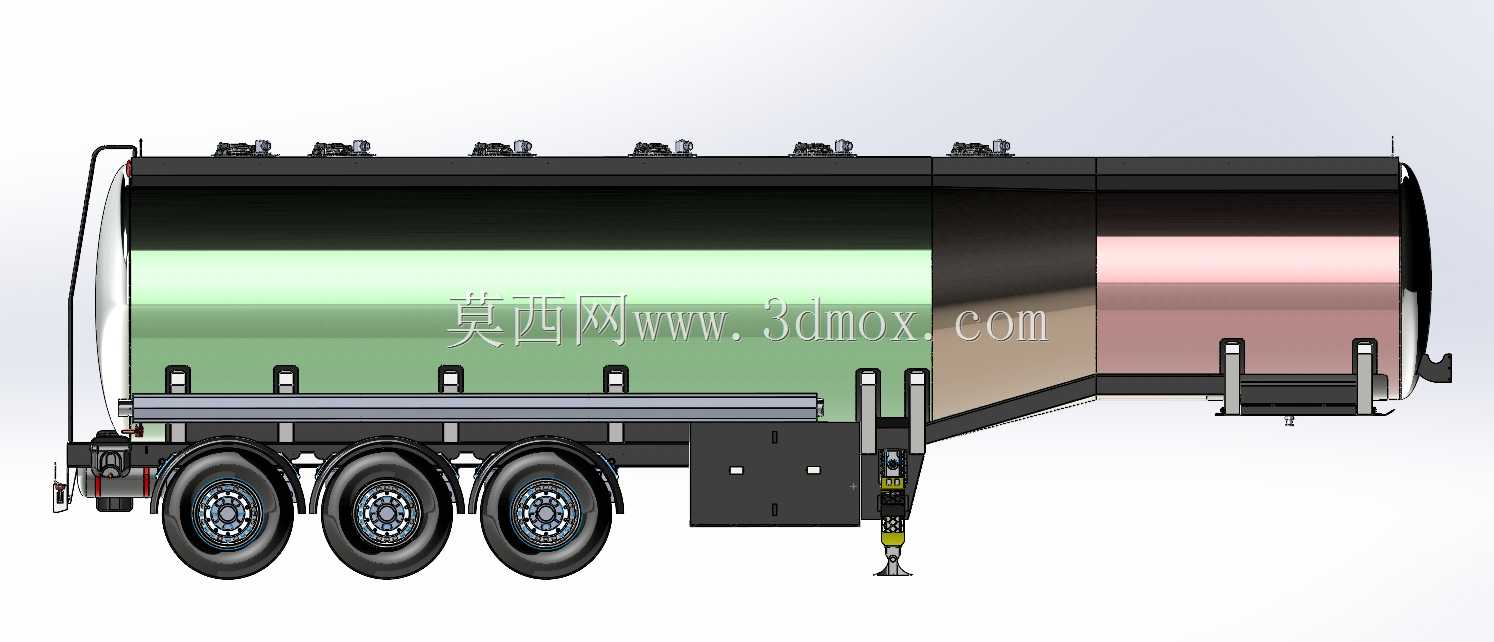

　　行走部分采用三轴空气悬架结构，相比钢板弹簧悬架可更好过滤路面颠簸，减少罐体承受的冲击载荷，每轴配套双轮胎组与鼓式制动机构，适配重载工况下的制动需求，罐体侧面设置防侧滑护拦与管线排布槽，将装卸料管路、气控管路统一规整排布，避免行驶过程中管路被飞石击打或拉扯损坏。罐体尾部设置操作箱，集成卸料阀、紧急切断阀控制机构，卸料口采用标准快接接口，可与不同规格的卸油软管快速对接，同时尾部设置反光标识与防撞缓冲结构，降低追尾事故对罐体的损伤风险。

　　设计过程中重点考虑了液体晃动的动力学影响，通过在罐体内部设置多道横向防波板，将罐体内部容积分隔为多个独立腔室，防波板上开设过流孔，既允许介质在不同腔室间缓慢流动平衡液位，又可大幅削弱车辆启停、变道时介质的整体晃动幅度，降低晃动对行驶稳定性的影响，同时防波板与筒体内壁采用满焊连接，自身开设减重孔降低整体自重。整体安装边界严格遵循公路货运车辆外廓尺寸限值要求，整车宽度控制在2.55米以内，空载状态下鞍座连接高度匹配主流牵引车的鞍座高度范围，无需额外改装即可完成挂接，罐体容积经过精准核算，在符合道路限重要求的前提下最大化单次运载量，兼顾运输效率与行驶合规性。
