三轴低平板运输拖车结构设计

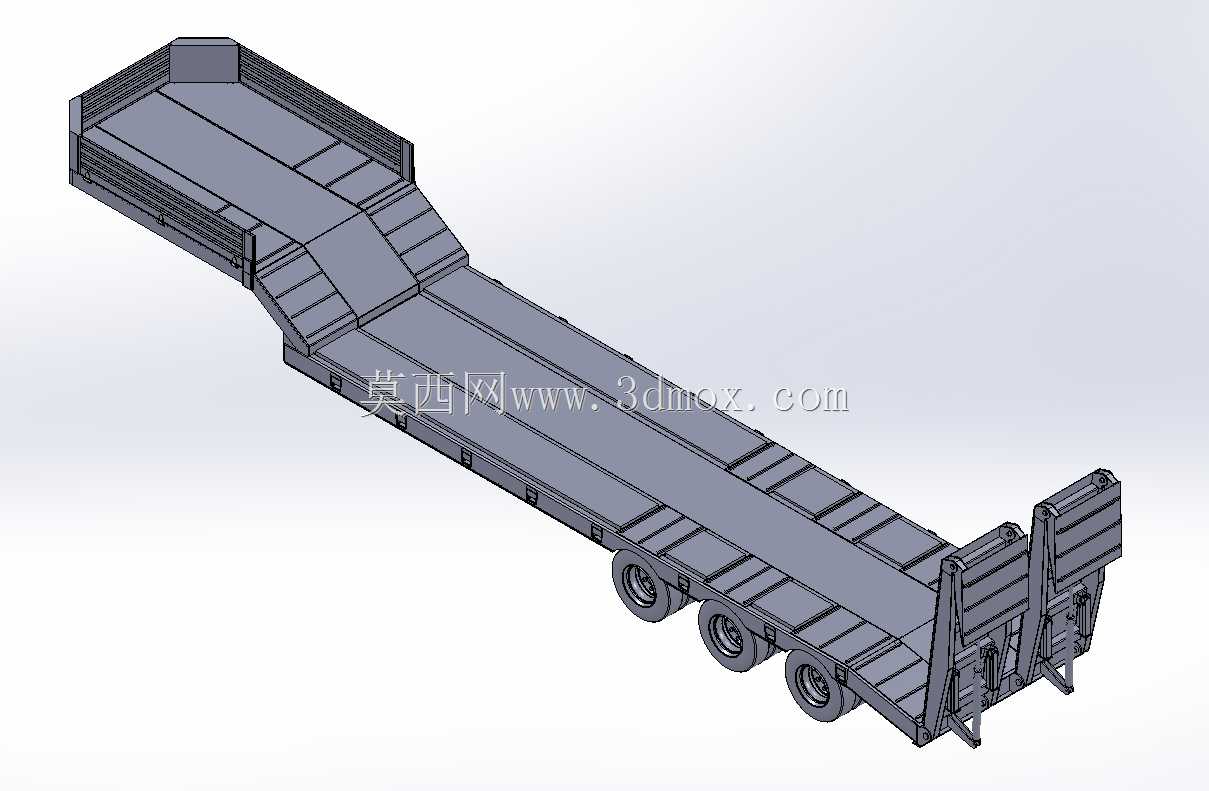

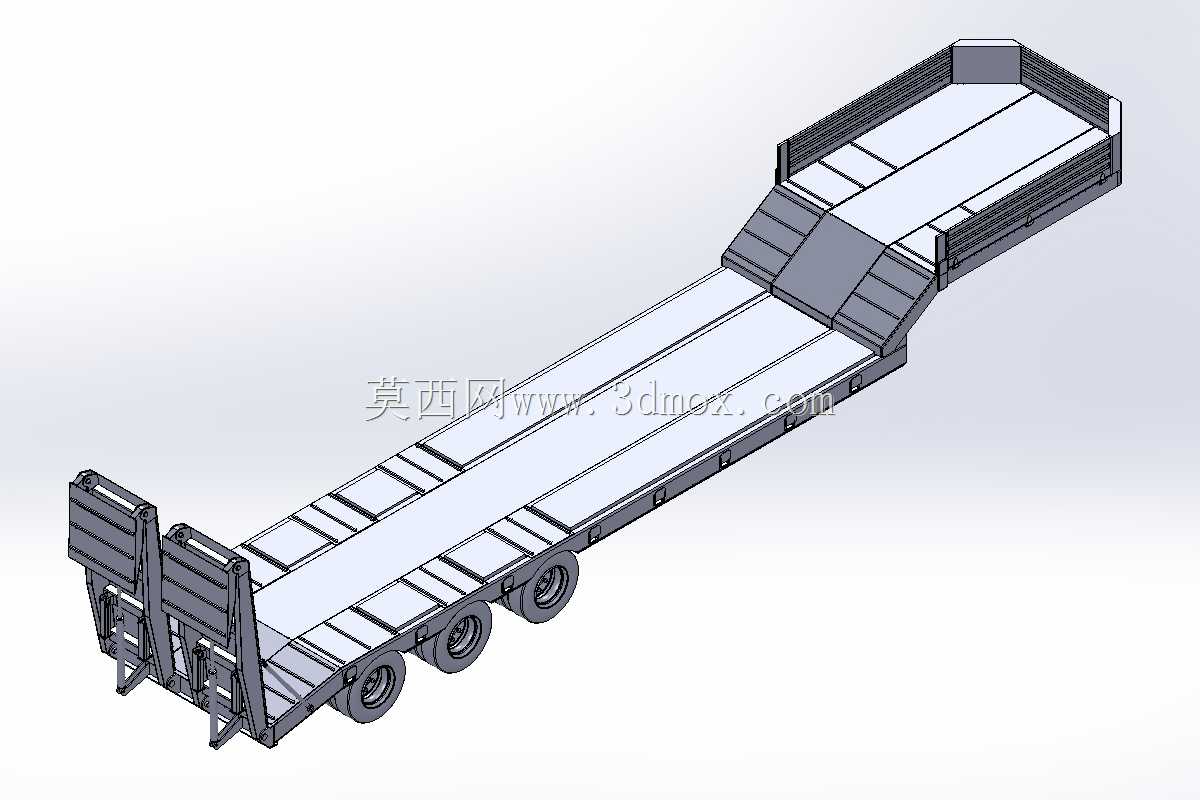

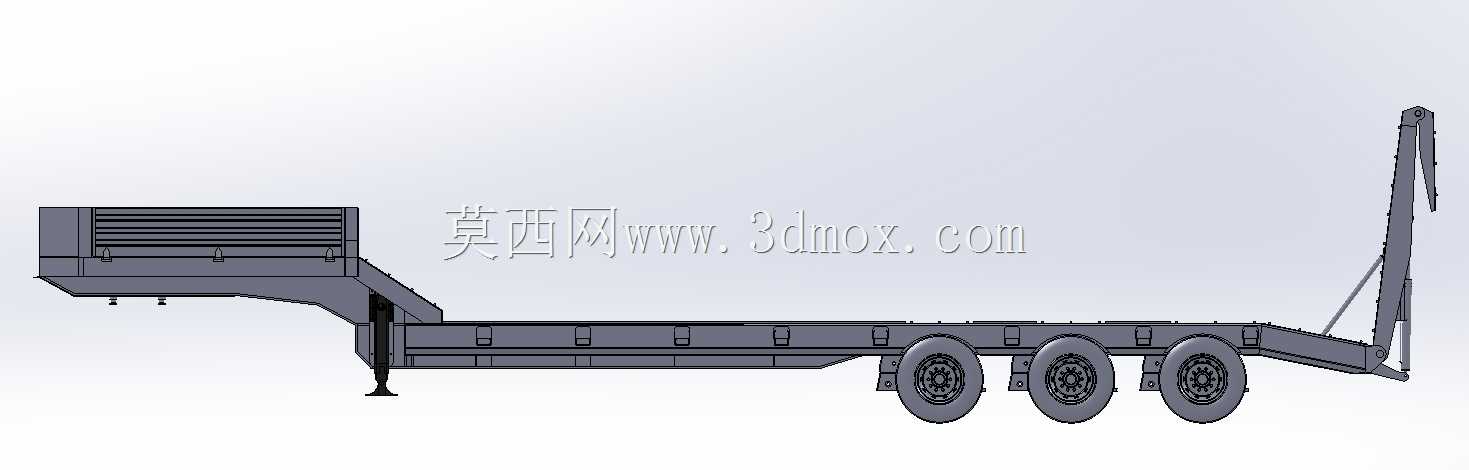

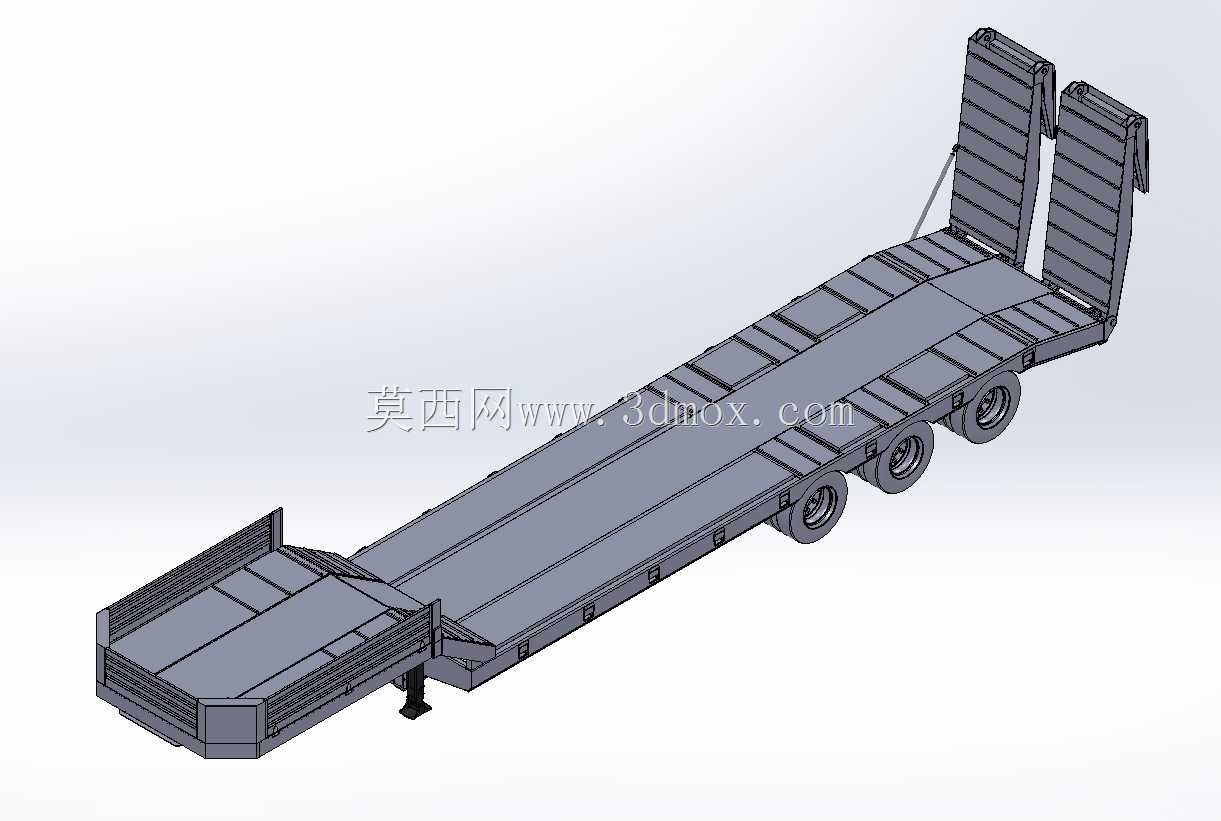

　　这款三轴低平板拖车的结构设计，核心围绕大件重载运输场景的实际需求展开，日常多用于工程机械设备、重型工业构件、中型特种车辆的转场运输作业，适配公路干线运输、厂区内部短驳、工地现场转运等多类工况，能解决常规栏板货车无法承载超高、超宽、超重设备的运输痛点。从结构布局来看，整车采用低承载面设计，主承载平台的离地高度远低于常规货运挂车，可有效降低装载后的整体重心，在运输超高类工程设备时，能规避道路限高带来的通行阻碍，同时提升行驶过程中的侧向稳定性，减少急弯、颠簸路段的侧倾风险。承载平台前端设置有渐变式爬梯过渡段，可与牵引车头的挂接位平顺衔接，避免平台与牵引连接部位出现应力集中的硬折角；平台尾部配置可翻转收放的登车坡道，

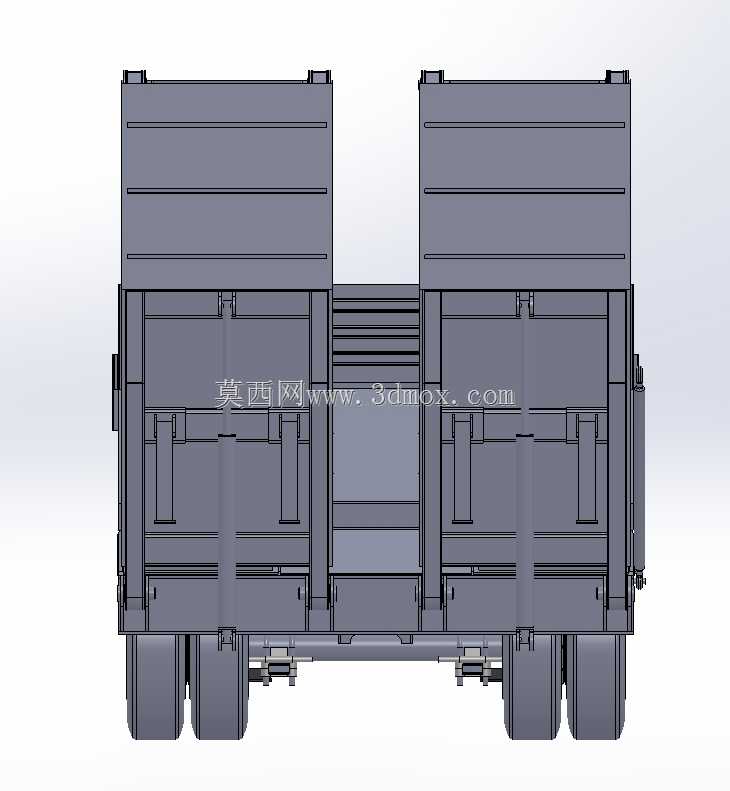

　　坡道表面做了防滑格栅处理，履带式工程设备、轮式重型机械可直接通过坡道自行驶上承载平台，无需额外借助吊装设备完成装载，大幅降低现场装载的作业门槛与辅助成本。行走机构采用三轴并列布置形式，每根车轴匹配双胎组配置，轮距设定充分考虑公路行驶的轮迹匹配要求，既能将整车载荷均匀分散到各车轴与轮胎，满足重载工况下的轴荷限值要求，也能适配不同等级道路的通行宽度规范。承载平台的主体框架采用纵梁贯通式结构，纵梁截面高度根据载荷分布做了变截面优化，爬梯段、轴组安装段的纵梁做了局部加强处理，横梁采用等间距布置的槽钢结构，平台表面铺设防滑花纹钢板，边缘设置可拆装式防护栏，既防止运输过程中所载设备出现侧滑移位，也能在空载状态下降低护栏带来的风阻影响。

　　设计过程中充分考虑了安装边界与使用兼容性，牵引销的安装位置、离地高度匹配主流重型牵引车头的挂接参数，车轴的安装支座预留了足够的调整余量，可适配不同规格的车轴与制动系统安装，爬梯的翻转铰接点做了耐磨衬套设计，可承受设备上下坡道时的反复冲击载荷，整车的外廓尺寸严格遵循道路车辆外廓界限的相关要求，无需特殊改装即可满足常规道路的通行条件。
