小型航拍无人机两叶螺旋桨结构设计

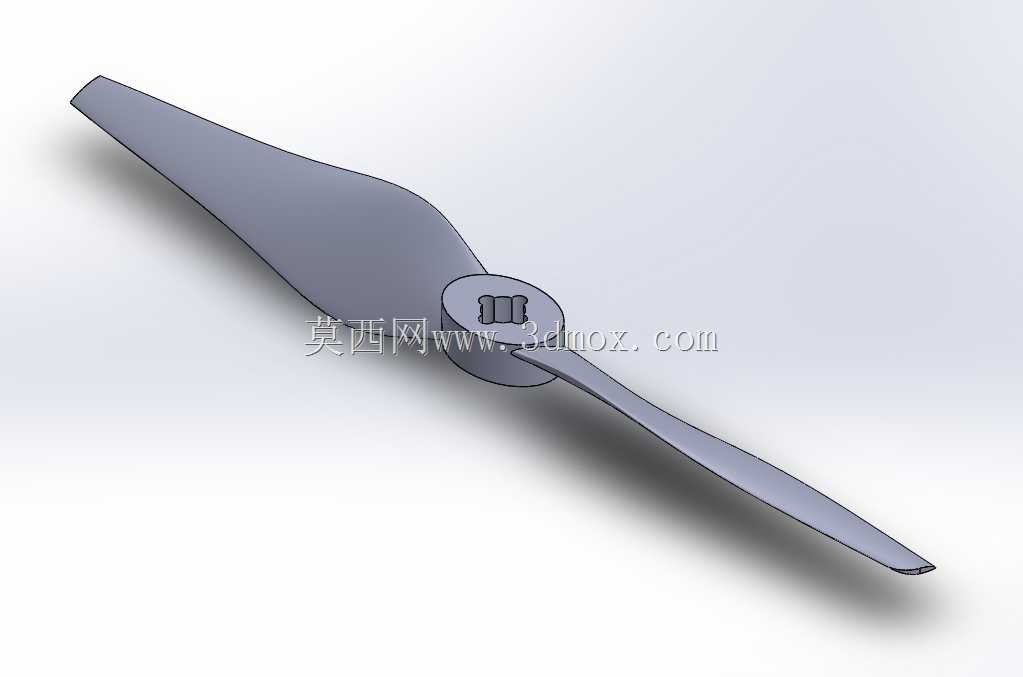

　　这款两叶螺旋桨主要适配小型多旋翼航拍无人机，作为飞行动力输出的末端执行部件，直接决定整机的悬停稳定性、续航表现与机动响应速度，在消费级航拍、小型航模作业、入门级穿越机改装场景中都有广泛适配空间。从实际使用场景来看，这类小尺寸螺旋桨多用于起飞重量在200g以内的微型无人机，日常作业中需要兼顾静平衡精度与气动效率，避免高速旋转时产生的振动传递到机身，影响航拍画面清晰度或者飞控传感器的采样精度。设计过程中首先确定了翼型的弦长变化规律，从桨根位置到桨尖位置弦长逐步收窄，翼型厚度也同步递减，既保证桨根位置和电机安装座连接的结构强度，又能降低桨尖位置的诱导阻力，减少高速旋转时的气动噪音。桨叶的扭转角从桨根到桨尖做了连续渐变设计，

　　匹配不同旋转半径下的线速度差异，让整个桨叶展向的迎角都处于合理升阻比区间，避免靠近桨根位置因线速度过低出现失速，也防止桨尖位置迎角过大产生额外的紊流损耗。安装端采用了快拆式的中心定位结构，中心孔位匹配常用微型无刷电机的输出轴尺寸，安装座上做了对位卡槽，安装时不需要额外校准角度，卡入后即可保证两片桨叶的安装角一致，降低日常更换配件的调试难度。外形尺寸上，单支桨叶展长适配7英寸级别的旋翼安装间距，安装时需要注意相邻机臂的桨叶旋转扫掠边界，预留至少3mm的安全间隙，避免大机动动作时桨叶碰到机臂或者机身结构。结构强度方面，桨叶主体做了等强度的厚度分布设计，日常飞行中碰到细小的草叶、轻质障碍物不会出现断裂，同时桨叶整体重量控制在较低水平，

　　降低电机的转动惯量，让电机的转速响应速度更快，配合飞控的PID调节可以实现更跟手的操控手感。实际建模过程中对桨叶的曲面做了连续曲率处理，曲面过渡没有硬折边，既减少3D打印或者注塑生产时的应力集中点，也能降低旋转过程中的空气阻力，提升整体动力效率。静平衡校准是这类螺旋桨设计中不可忽略的环节，建模时就对两片桨叶的质量分布做了对称匹配，后续生产装配时只需要做微量的动平衡调整即可满足使用要求，避免高速旋转时产生的振动加速电机轴承磨损，延长动力系统的整体使用寿命。
