五寸FPV竞速穿越机碳纤维机架结构设计

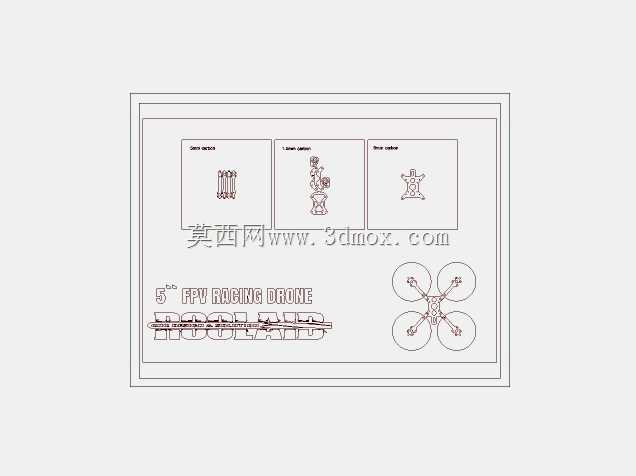

　　这套五寸FPV竞速类无人机的碳纤维机架，主要面向户外穿越竞速、影视航拍跟拍、工业巡检快速机动作业场景设计，核心承载整机所有动力、电控、图传与载荷部件，是穿越机的核心结构基体。机架主体采用高强度碳纤维板材作为主结构材质，兼顾轻量化需求与高速飞行下的结构刚性，能承受大动作机动、突发碰撞时的冲击载荷，避免飞行过程中结构形变影响飞控传感器的校准精度。设计阶段优先考虑了动力单元的安装边界，机臂长度适配五寸螺旋桨的回转半径，预留了标准无刷电机的安装孔位，孔位间距匹配市面主流22系列、23系列竞速电机的安装规格，机臂与中心板的连接位置做了局部加厚处理，抵消电机高速运转产生的持续振动，降低振动传导至飞控、图传模块的概率，减少飞行画面的果冻效应。

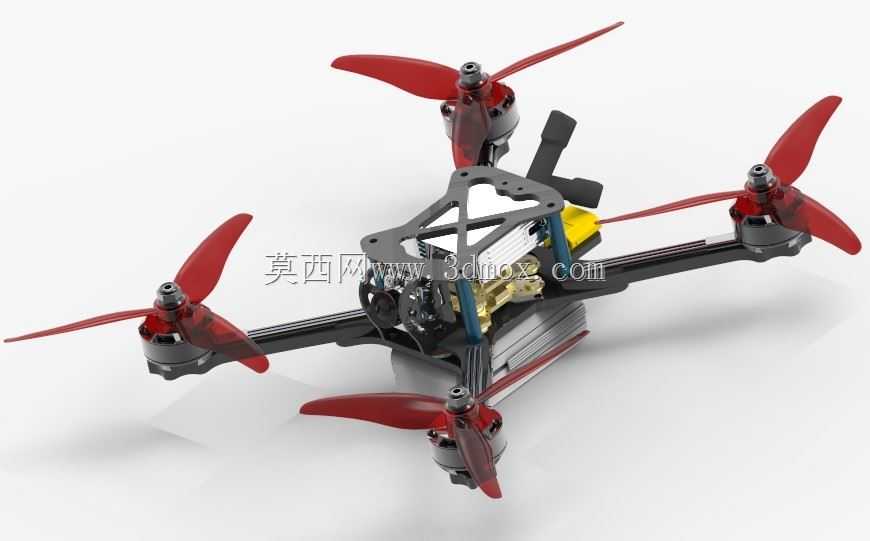

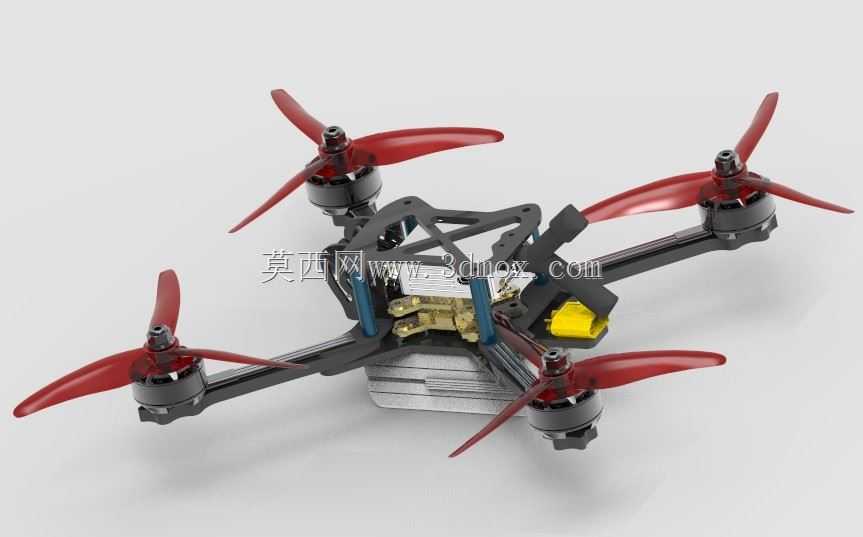

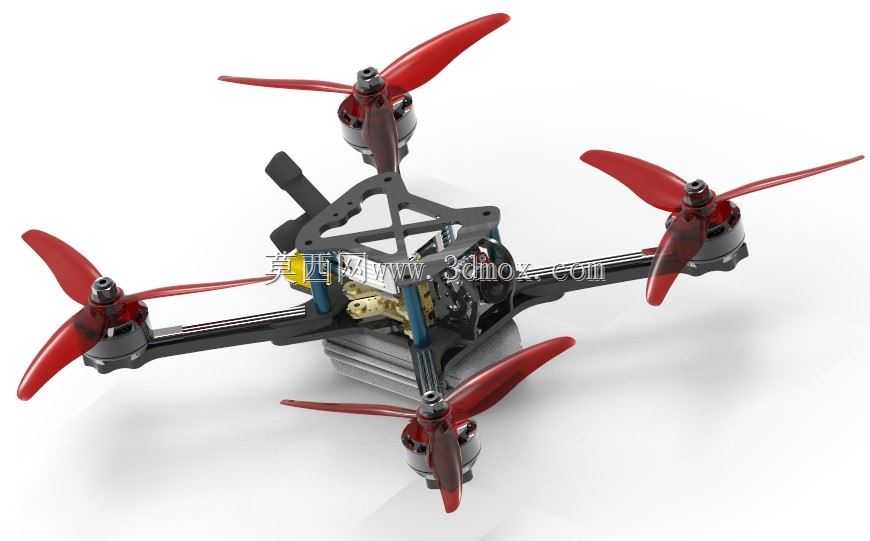

　　中心板区域做了分层堆叠设计，上层预留飞控、电调的安装空间，匹配标准30.5mm见方的飞控安装孔位，下层可放置电池、图传发射机与接收机模块，同时集成了DJI空气单元的专用天线安装支架，天线安装位置避开了螺旋桨的回转区域，既保证信号传输无遮挡，也避免飞行中天线被桨叶打坏。机架整体采用X型布局，四个机臂对称分布，重心落在整机几何中心位置，降低飞控的姿态调整负荷，提升飞行时的操控响应速度。安装边界上，机架中心板预留了足够的走线槽位，所有电调信号线、电源线、图传馈线均可沿槽位规整布置，避免线材外露被螺旋桨剐蹭，同时减少线材杂乱带来的信号干扰问题。机架的起落部分做了轻量化凸起设计，降落时可承接冲击载荷，避免底部的电池、摄像头直接触地磕碰，

　　前端预留了FPV摄像头的安装调节位，可根据飞行需求调整摄像头的俯仰角度，适配不同竞速场景的视角需求。结构设计上所有棱角位置均做了倒角处理，既降低飞行过程中的风阻，也避免组装时尖锐边角割伤操作人员、损坏线材。整套机架的结构冗余量经过反复校核，在保证结构强度满足大油门机动、轻度碰撞需求的前提下，尽可能削减非受力区域的材料，将整机机架自重控制在合理区间，提升整机的推重比，满足竞速飞行的动力冗余需求。
