工业车间落地式集尘过滤设备结构设计

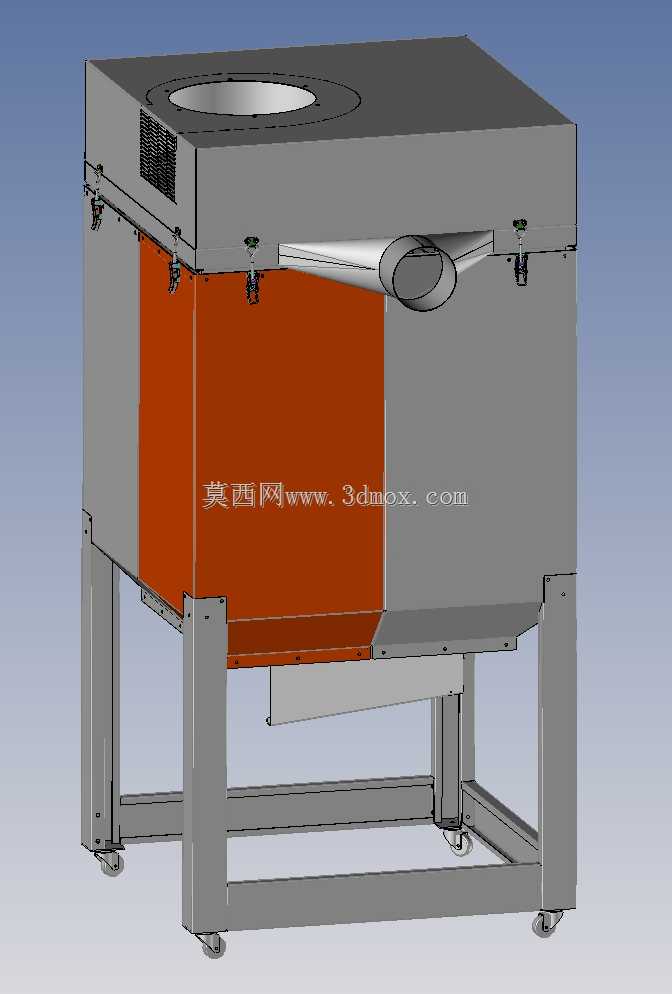

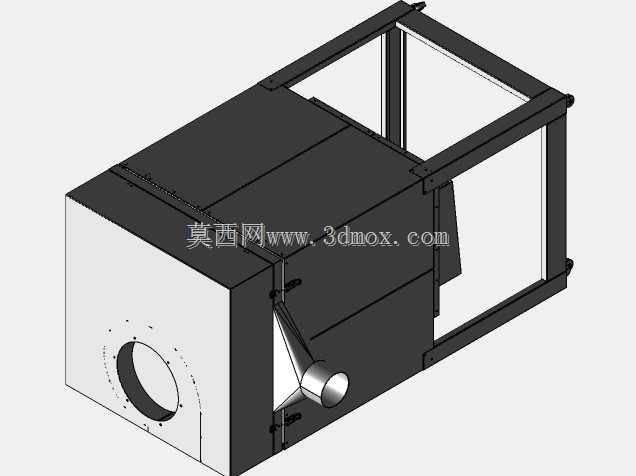

　　这款落地式集尘设备主要面向机加工车间、打磨工位、粉体配料作业区的粉尘治理场景，针对金属切屑粉尘、打磨扬尘、轻质工艺浮尘的定点收集需求设计，可直接对接机床排尘口、打磨台排风罩，也可作为独立工位的空气净化单元使用，避免作业区域粉尘弥散影响操作视线、损害人员呼吸健康，同时降低车间内粉尘堆积带来的设备磨损、消防隐患。从结构设计逻辑来看，设备采用方箱式主体布局，上部设置圆形进风口，可直接匹配标准圆形通风管道，无需额外做变径转接，进风口下方预留滤材安装腔，可根据处理粉尘的粒径、特性适配不同过滤等级的滤筒或滤袋，侧部设置带密封压扣的检修门，搭配横向操作手柄，日常更换滤材、清理积尘时无需借助额外工具，单人即可完成开合操作，

　　密封结构采用嵌入式橡胶压条，可避免含尘气体从门缝泄漏，保证负压集尘的效率。下部采用锥斗式集尘腔，收集到的粉尘依靠自重滑落至锥斗底部，可搭配抽屉式集尘盒或者卸灰阀完成积尘清理，无需拆解主体结构即可完成日常运维。支撑部分采用方管焊接框架结构，底部配置万向脚轮，可根据车间作业点位的变化灵活推移设备，调整集尘位置，框架底部设置横向连接方管，提升整体支撑刚性，避免设备运行过程中因风机振动出现结构晃动、共振异响。设备侧面预留风机安装位，可根据所需处理风量、风压参数适配对应功率的离心风机，箱体上部侧面开设通风栅格，用于设备内部电器元件、风机的散热通风，避免长时间运行出现过热问题。从安装边界来看，设备整体为立式方正结构，占地面积较小，

　　安装时仅需预留侧部检修门的开启空间、上部进风口的管道连接空间即可，无需额外做地基固定，脚轮自带锁止结构，定位后踩下锁扣即可固定设备位置，适配多品种小批量生产车间的灵活除尘需求，也可配套CA6140等普通车床做单机除尘使用，收集车床加工产生的金属切屑与切削液雾混合尘，保持车床作业区域的整洁。
