螺旋进料电离吹气塑料杯盖清洗装置

　　这套设备主要面向注塑成型后塑料杯盖的表面除静电、除尘清洁工序，在食品包装、一次性餐饮耗材生产车间里，刚脱模的塑料杯盖表面会因注塑过程中的摩擦、静电吸附大量浮尘与塑料碎屑，传统人工擦拭或者普通风刀吹扫很难彻底清除嵌在杯盖边缘、加强筋缝隙里的杂质，还容易因静电导致二次吸附，这套装置就是针对这类痛点设计的在线式清洁单元。

　　从结构布局来看，设备整体采用铝型材框架搭建，底部安装带刹车的万向脚轮，方便在车间不同生产线之间转场对接，整体安装宽度控制在1.2米以内，长度约1.8米，进料端高度匹配常规注塑机出料输送带的0.8米标准高度，出料端可直接对接后续的包装、检测工位输送带，不需要额外做高度转接，安装时只需要预留左右各0.3米的维护空间、后端0.5米的电机检修空间即可，不需要做复杂的地基固定，接电接气就能投入使用。

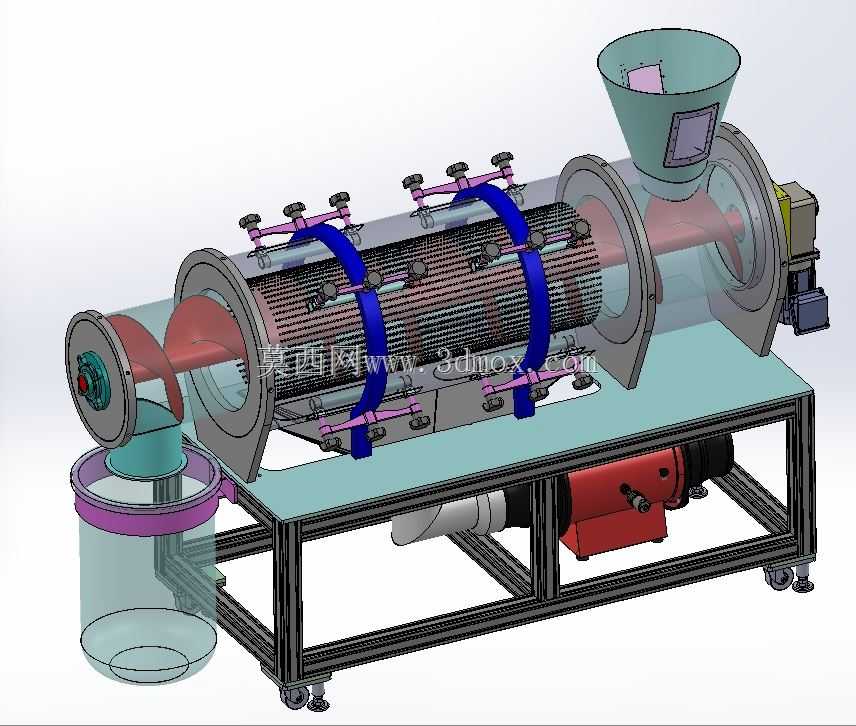

　　核心的清洁腔体采用卧式滚筒结构，滚筒内壁排布柔性的导流条，杯盖从上方的锥形进料斗进入滚筒后，会随着滚筒的缓慢转动沿着螺旋导程向前输送，不会出现卡料、叠料的情况。滚筒外侧的多组固定抱箍上安装了电离风嘴，电离风嘴的角度经过反复调整，刚好对准滚筒上的镂空网孔，电离产生的正负离子可以穿透网孔直接作用在杯盖表面，中和杯盖携带的静电，同时0.4-0.6MPa的洁净压缩空气会把杯盖表面的浮尘、碎屑吹落，杂质顺着网孔落到腔体下方的集尘料斗里，集中收集处理，不会在车间内飞散。

　　驱动部分采用减速电机搭配链传动带动滚筒转动，转速可以根据杯盖的脏污程度、清洁要求在5-20转每分钟之间调节，进料速度和滚筒转速做了联动匹配，避免进料过快导致清洁不充分，或者进料过慢影响生产节拍。设备的电离模块采用独立的供电控制，每一组电离风嘴都有单独的接线端子，后期维护更换时不需要拆解整个腔体，只需要打开侧面的快拆护板就能操作。

　　在设计过程中，所有和杯盖接触的部件都采用防静电的非金属材质，避免在输送过程中因为摩擦产生新的静电，进料斗的内壁做了光滑的圆弧过渡，没有直角死角，防止杯盖在进料口堆积。腔体两端的密封采用毛毡加迷宫密封的组合结构，既可以保证滚筒转动时的密封性，避免吹气时灰尘从两端缝隙溢出，又不会因为密封过紧增加转动阻力。出料端的导流槽倾斜角度设置为15度，清洁完成的杯盖可以依靠自身重力滑落到出料输送带上，不需要额外的拨料机构，减少了易损件的数量。

　　实际生产验证中，这套设备对接320吨注塑机生产的30g规格PP塑料杯盖时，每小时可以处理12000只以上的产品，清洁后杯盖表面的静电残留电压低于50V，表面0.1mm以上的浮尘去除率可以达到99%以上，完全满足食品包装行业的清洁要求，相比传统的超声波清洗方式，不需要加热、不需要清洗液，能耗只有超声波清洗线的三分之一，也不需要后续的烘干工序，不会对杯盖的表面造成划伤或者水印，适配不同直径、不同高度的塑料杯盖，只需要调整滚筒内部的导流条间距、更换对应尺寸的进料斗接口即可，换型时间不超过20分钟，适合多品种小批量的包装耗材生产场景。
