纸箱码垛工业机器人工作站布局设计

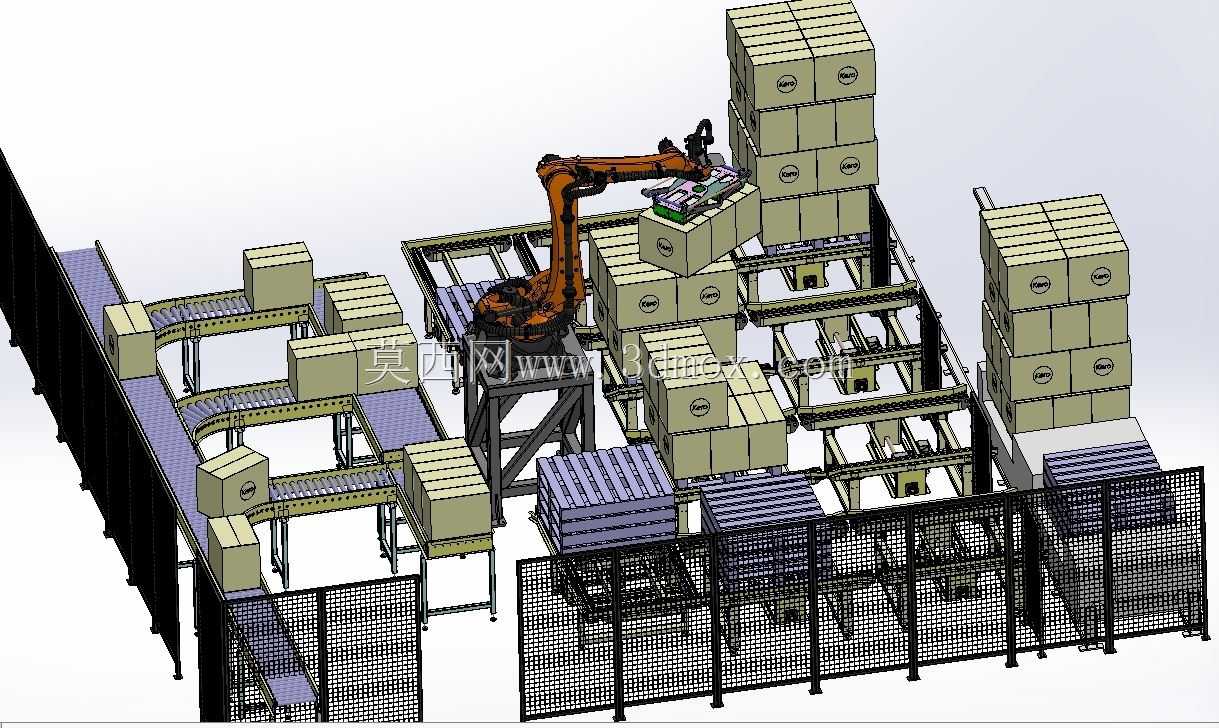

　　这套工作站主要面向快消、家电、食品加工等行业的成品包装后段工序，解决人工码垛劳动强度大、堆叠精度差、节拍不稳定的痛点，适配常规瓦楞纸箱的整线码垛需求，可直接对接前端封箱、捆扎工序的出料输送线，完成纸箱从输送线到托盘的自动堆叠、满垛输出全流程作业。整套设备的布局围绕六轴工业机器人的作业半径展开，核心作业区设置在机器人基座正前方，机器人安装在加高的钢结构基座上，有效扩大垂直方向的作业覆盖范围，避免大负载下末端臂展不足的问题。进料端采用多段分流式滚筒输送线，可同时承接两条上游产线的来料，输送线侧边设置导向挡边与到位检测位，纸箱输送至抓取位后自动定位，无需额外视觉校正即可满足常规码垛的抓取精度要求；托盘供给区设置在机器人侧方，

　　采用堆叠式空托盘储料结构，可一次性存放8-10个标准木托盘或塑料托盘，托盘自动拆分后输送至码垛位，码垛完成的满垛托盘通过动力滚筒线自动输出至叉车取料位，无需人工进入作业区干预。设备外围采用网格状安全围栏做全区域封闭，围栏高度符合工业安全防护标准，仅在进料、出料位置预留对应尺寸的开口，配套安全光栅检测人员闯入，触发后机器人立即暂停作业，避免安全事故。设计阶段优先考虑不同规格纸箱的适配性，末端执行器采用可调间距的夹板式抓手，可根据纸箱长宽尺寸调整夹持范围，码垛垛型可通过参数设置调整层叠方式、每层箱数，适配不同仓储、物流环节的堆垛要求。安装时需注意地面承重要求，机器人基座位置需做硬化处理，

　　输送线与围栏的安装边界需预留至少800mm的检修通道，方便后期维护更换易损件，整套设备的布局紧凑，在有限的车间空间内实现了双来料线的码垛作业覆盖，相比单工位码垛设备产能提升近一倍，可适配每分钟8-12箱的常规产线节拍，堆叠后的纸箱垛型整齐，无错位、塌垛风险，可直接进入仓储环节。
