多关节夹持式工业机械臂结构设计

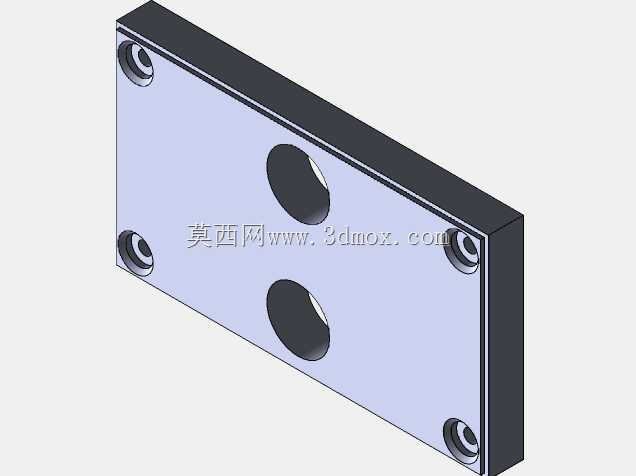

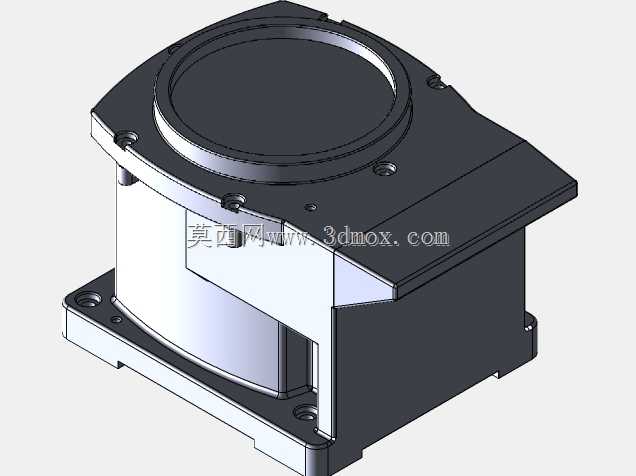

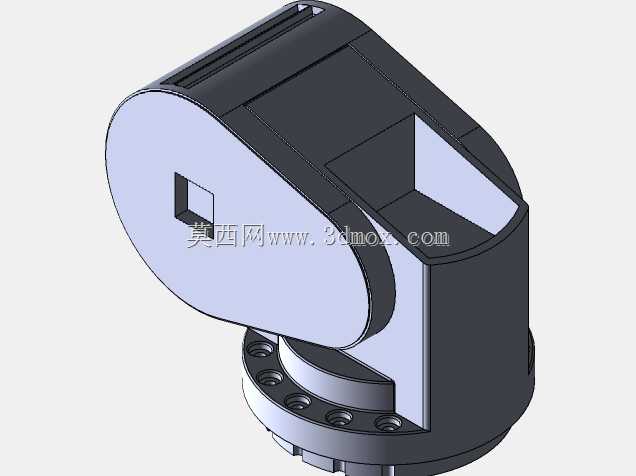

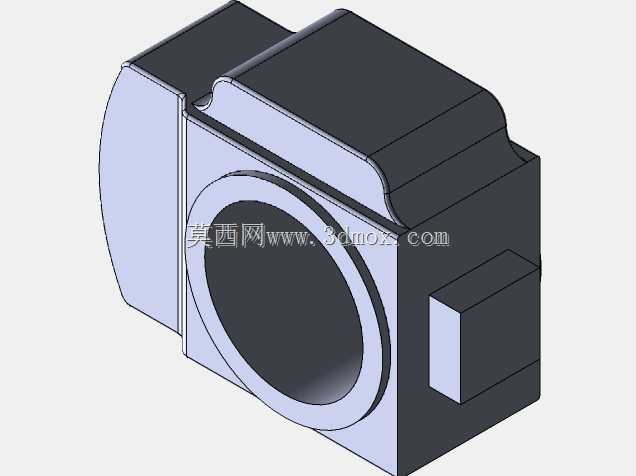

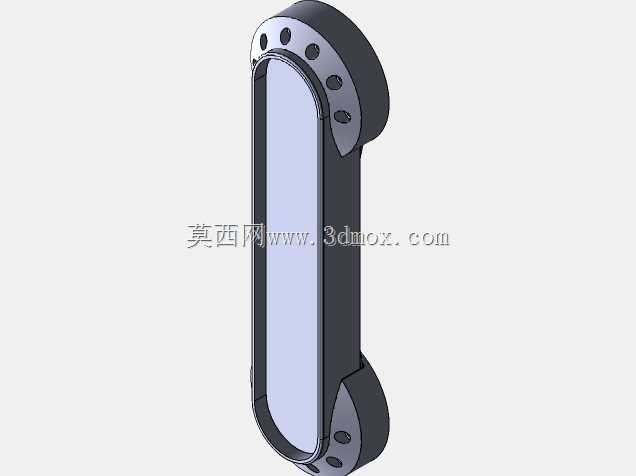

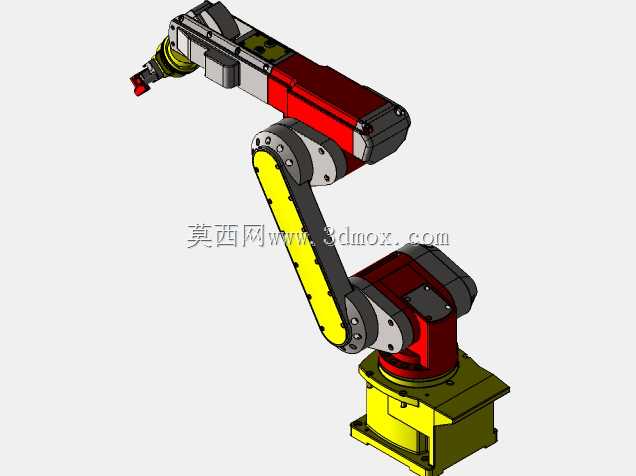

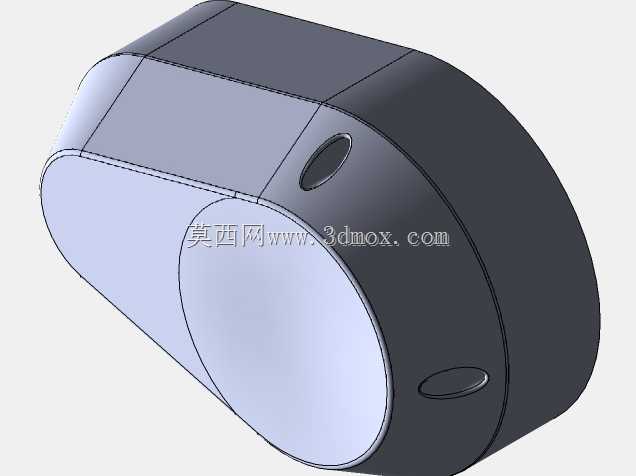

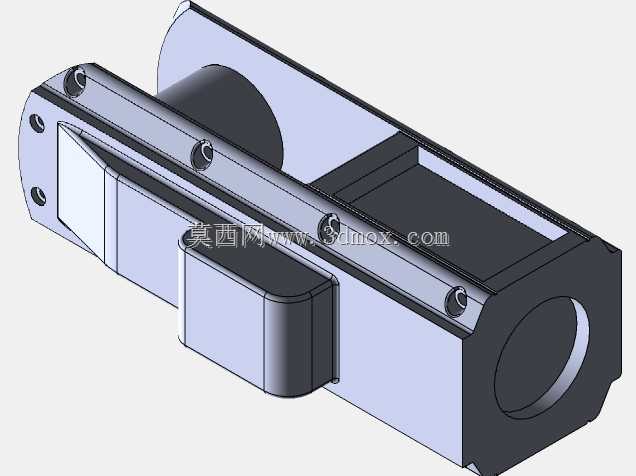

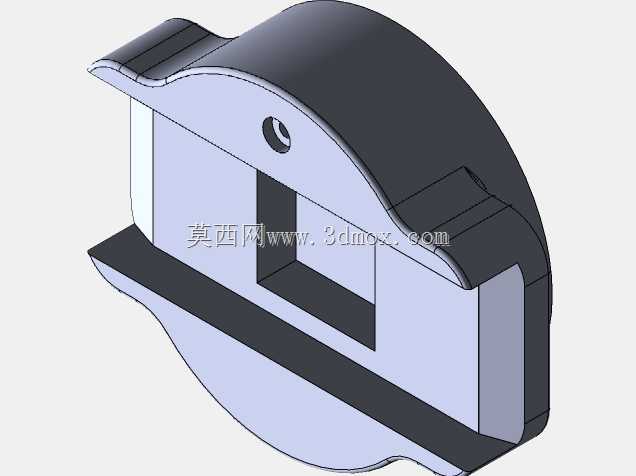

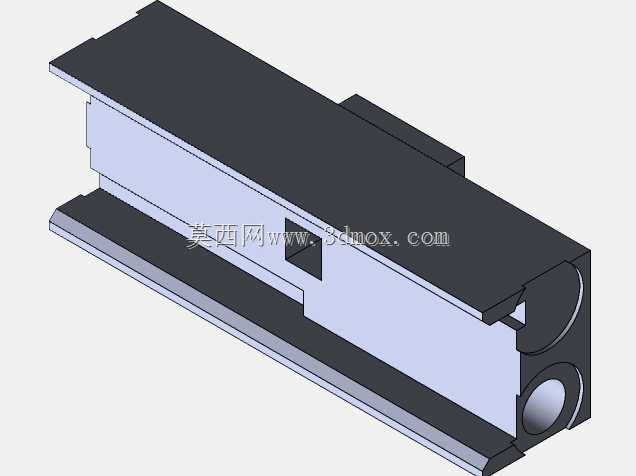

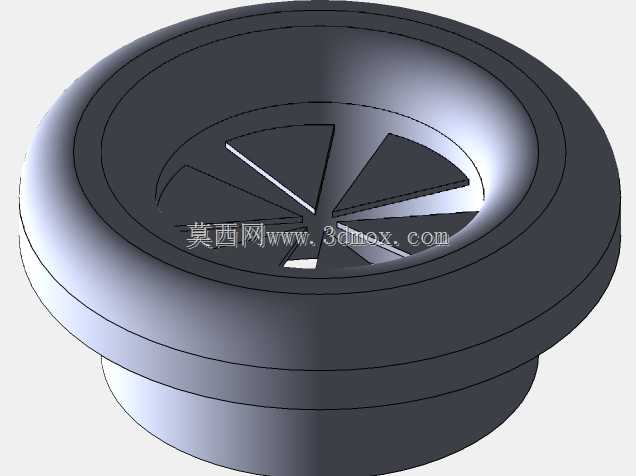

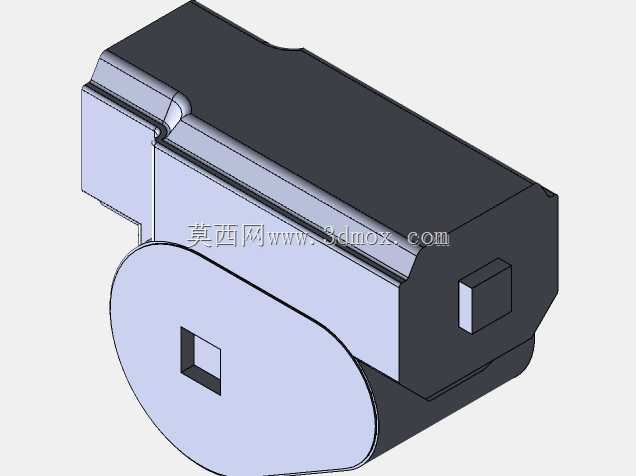

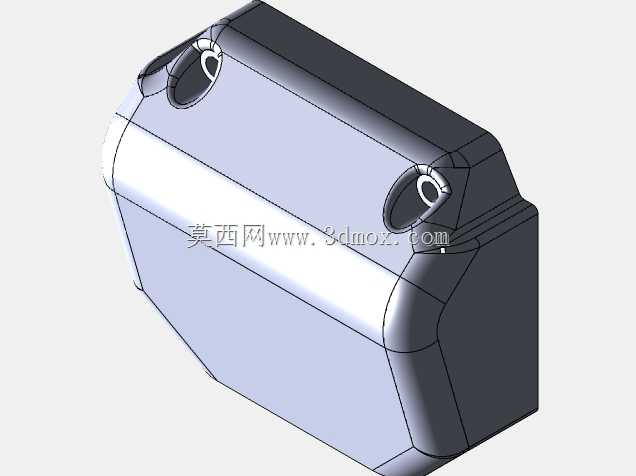

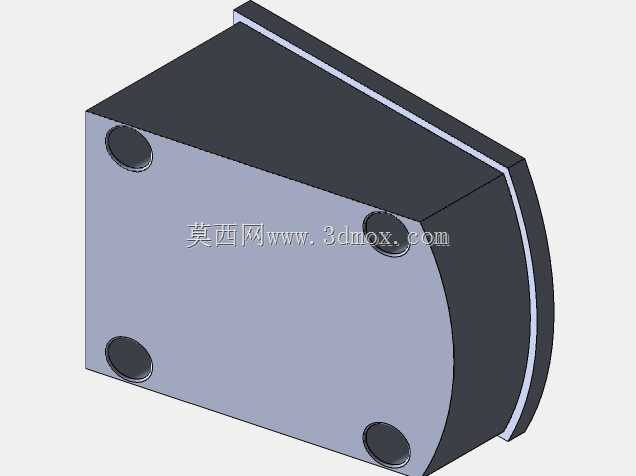

　　这款多关节夹持式机械臂主要面向3C电子装配、小型零部件上下料、实验室样本分拣这类轻载作业场景，在自动化产线中可替代人工完成重复性的抓取、移位、精准放置动作，适配节拍稳定的连续生产工位，也可集成到教学实训平台作为机器人运动学演示载体。从结构设计逻辑来看，整机采用六轴串联关节布局，底座为固定式安装结构，底部预留标准安装孔位，可直接固定在型材工作台或者设备机台台面，安装时需保证底座水平度偏差不超过0.2mm/m，避免长期运行出现关节偏磨。底座内置回转支承结构，可实现整臂360度水平回转，满足圆周范围内的工位覆盖需求。大臂与小臂采用差异化的材质搭配，受力较大的回转关节连接座采用铸铝材质兼顾刚性与减重，臂身主体采用铝合金型材加工，

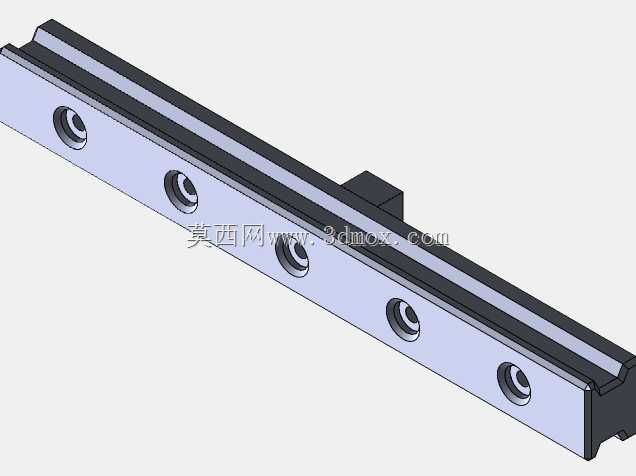

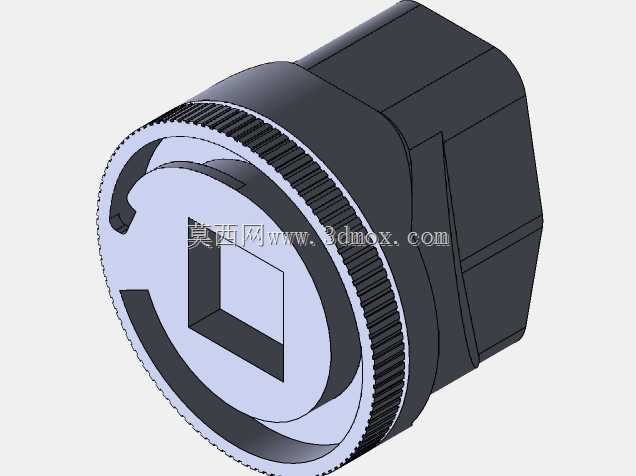

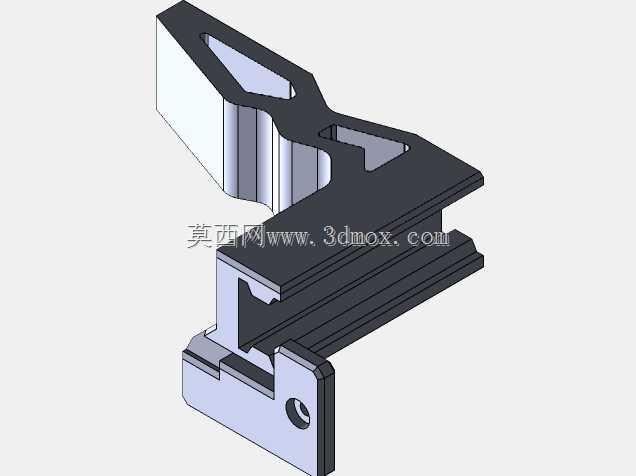

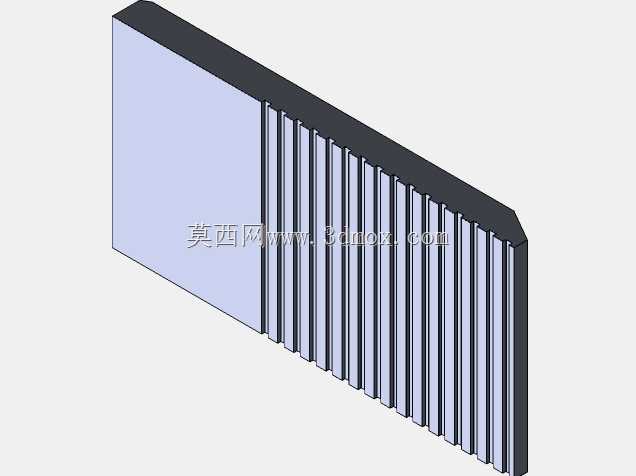

　　在保证结构强度的前提下降低运动惯量，提升关节响应速度。末端执行器采用气动夹爪结构，夹指做了可更换设计，可根据抓取工件的外形更换V型、平型或者仿形夹指，适配不同形状尺寸的工件抓取，夹爪开合行程可通过调节气缸限位螺钉调整，适配直径10mm到80mm范围内的规则工件抓取。关节处的传动结构采用伺服电机搭配谐波减速器的组合，每个关节都预留了走线槽，动力线与信号线沿臂身内部空腔排布，避免运动过程中管线拖拽磨损，关节连接处做了密封处理，可适配普通车间的粉尘环境，防止碎屑进入关节内部影响传动精度。整机展开后最大作业半径可达850mm，底座安装边界尺寸为220mm*220mm，竖直方向最大举升高度为720mm，

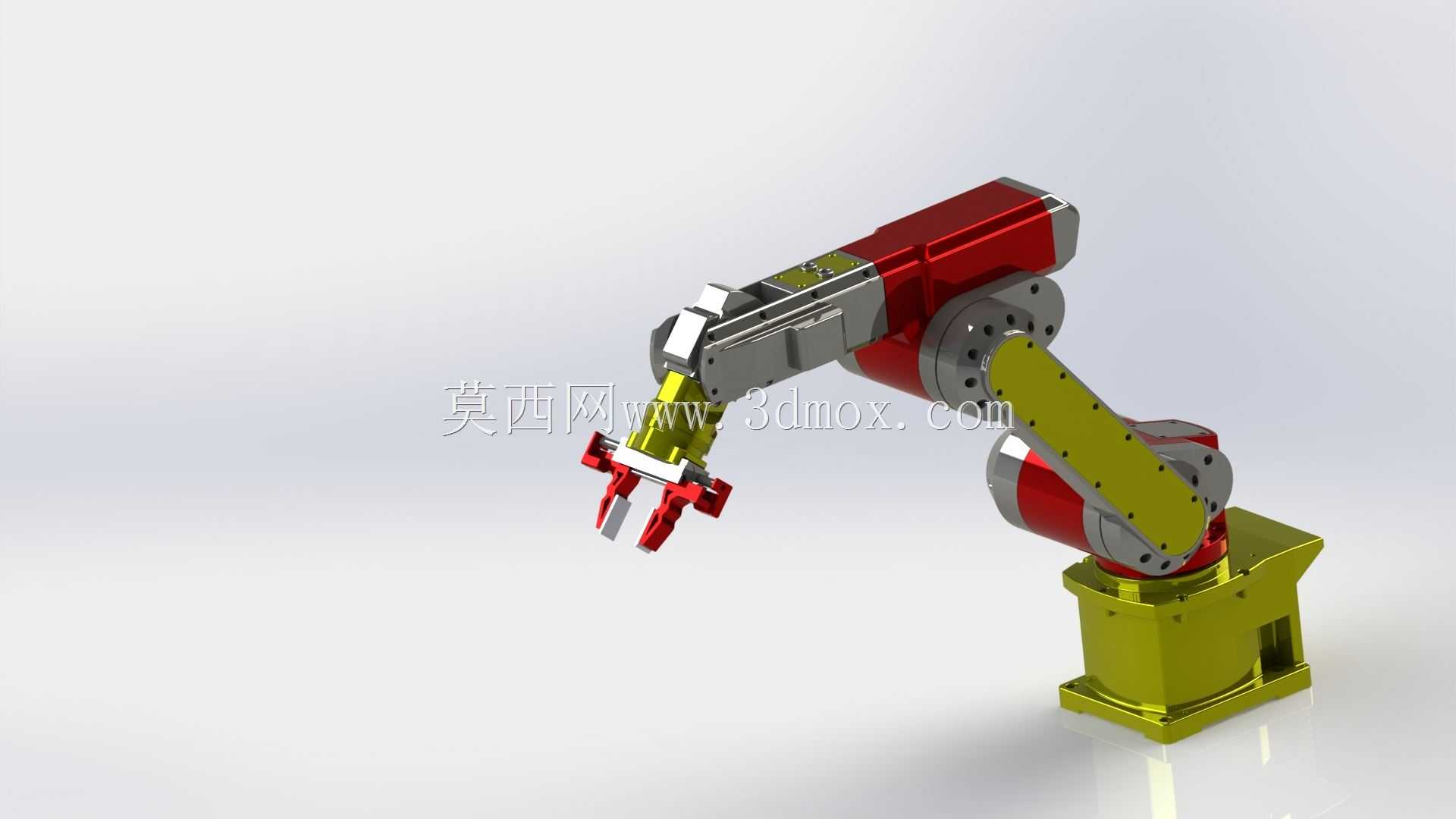

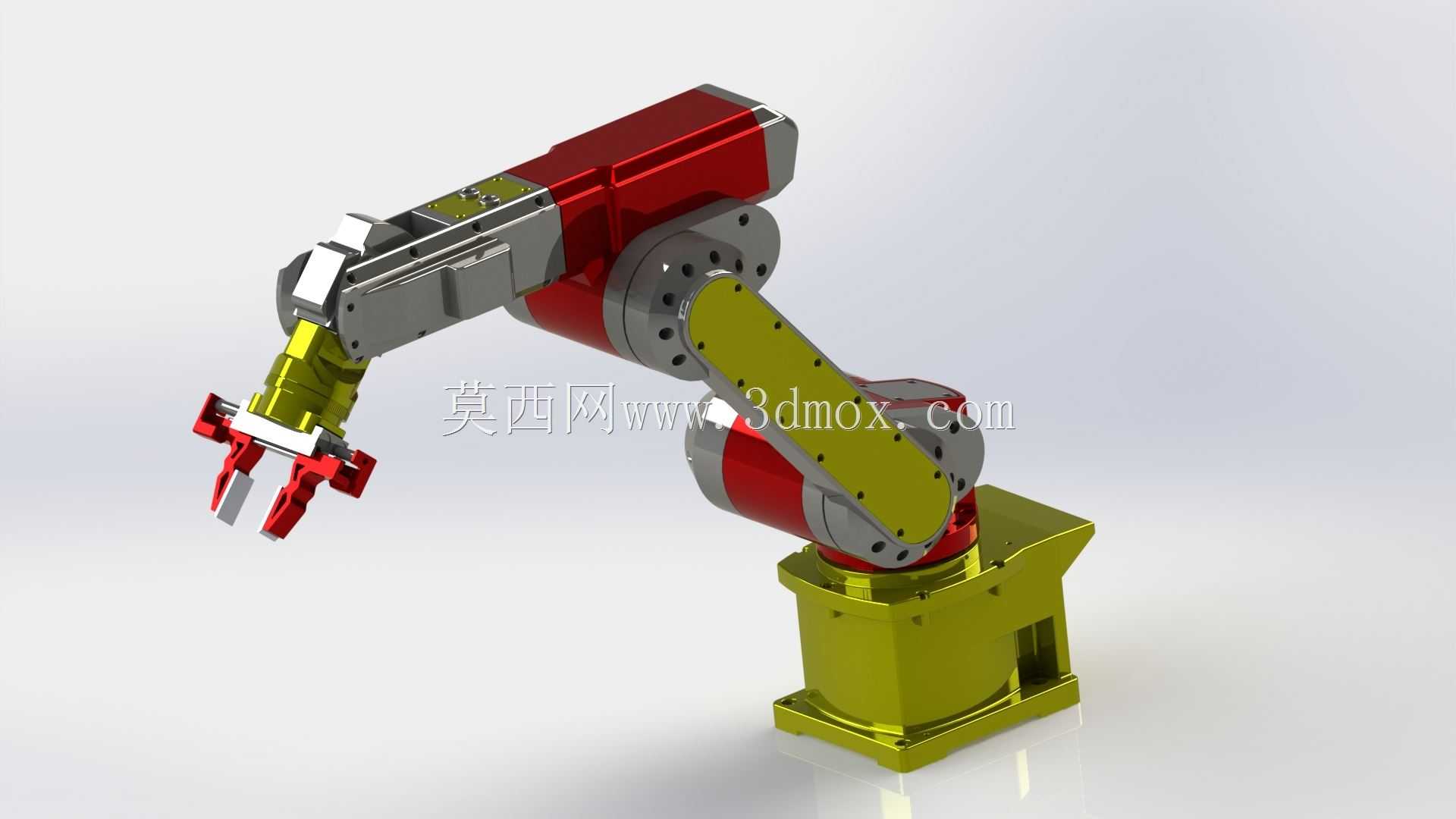

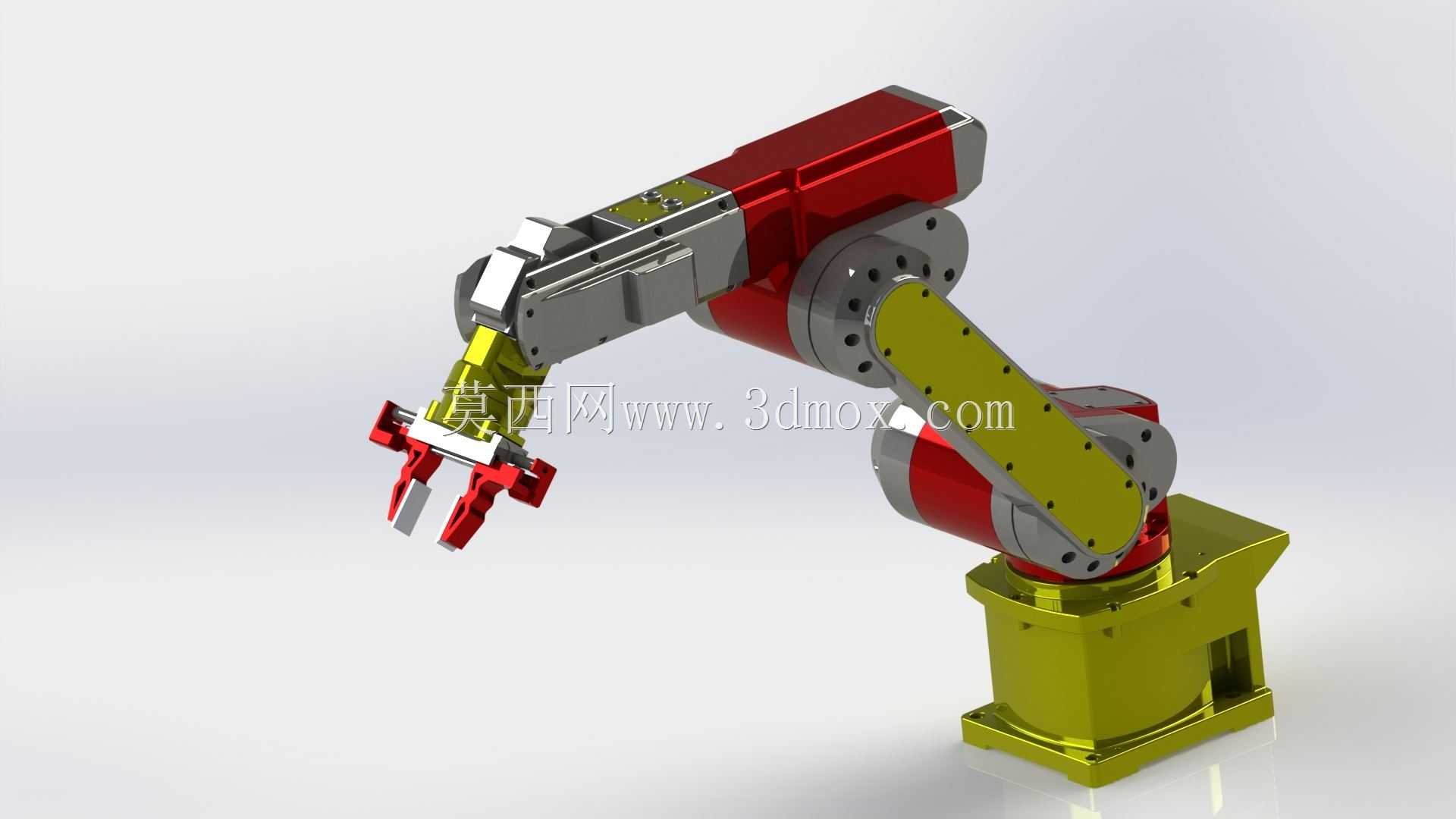

　　最低取料位置可覆盖底座安装面以下120mm范围，可适配常见的皮带线、料盘、工装夹具的高度差。设计过程中对每个关节的运动极限做了机械硬限位与软件限位双重防护，避免运动超程造成结构碰撞，臂身的红黄配色区分了固定座与运动臂段，方便现场调试人员快速识别运动部件范围，调试时可直观判断臂身运动轨迹是否存在干涉风险。在实际选型适配时，可根据工位负载需求调整关节电机功率，这款基础版本末端额定负载为5kg，重复定位精度可控制在±0.05mm，满足大部分轻载装配、分拣工位的精度要求，安装时需在底座与安装面之间加装减震垫，降低高速运动时的震动传导，提升整机运行稳定性。
