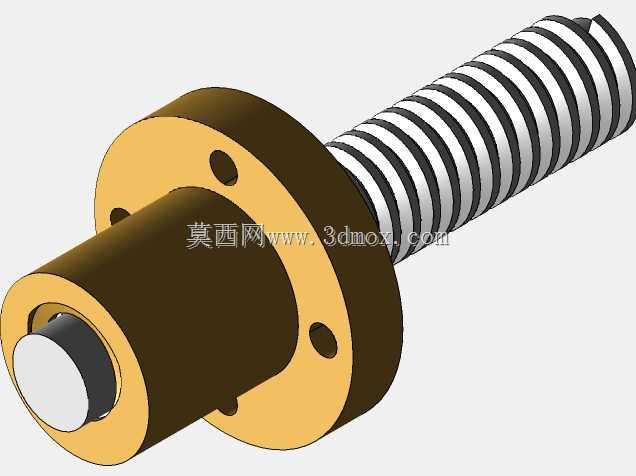

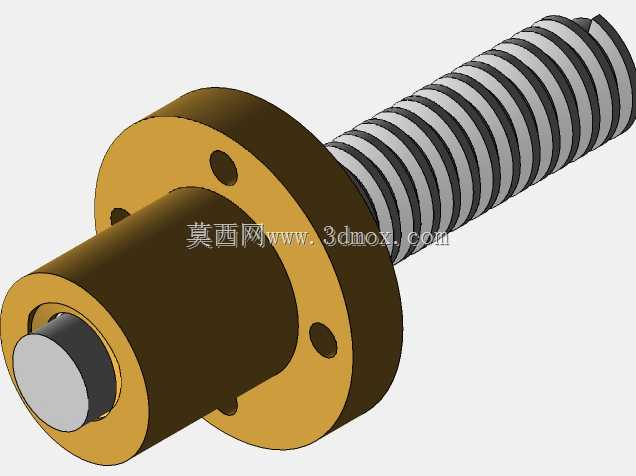

TR20x4梯形传动导螺杆配套法兰螺母结构

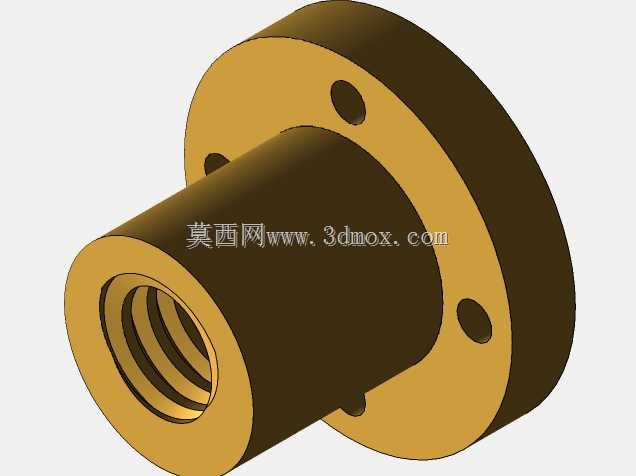

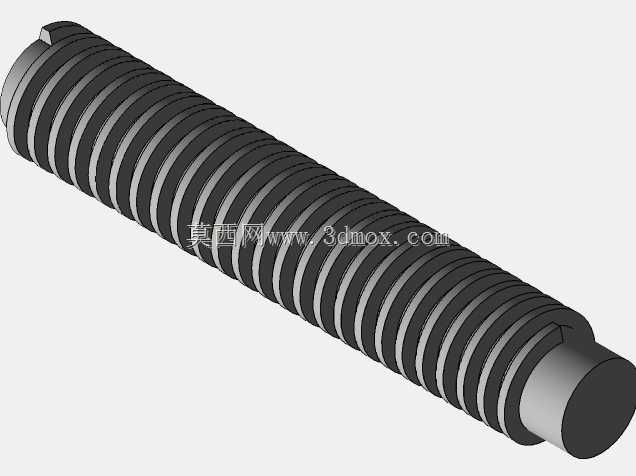

　　这套TR20x4规格的梯形螺纹传动副，是普通卧式车床横向进给系统里的核心传动部件，也常被适配到各类低速进给的工装滑台、手动调节机构中，承担旋转运动到直线进给运动的转换功能，相比滚珠丝杠成本更低，具备一定的自锁特性，在不需要高速高精度传动、对成本控制敏感的进给场景里应用十分广泛。从结构设计来看，螺杆采用公称直径20mm、导程4mm的单头梯形螺纹牙型，牙型角符合梯形螺纹通用标准，牙根强度足够承受常规进给工况下的轴向载荷，螺杆光轴端可通过联轴器与手轮或者进给驱动端连接，轴端预留的台阶结构可适配推力轴承安装，抵消进给过程中产生的轴向窜动，保证传动过程的平稳性。配套的法兰式螺母采用带安装凸缘的结构，凸缘上均匀分布三个安装通孔，

　　可直接通过螺栓将螺母固定在移动溜板或者滑台的安装面上，不需要额外设计螺母座的抱紧结构，能大幅降低安装结构的设计复杂度，缩短装配调试的周期。螺母本体的内螺纹与螺杆牙型做了适配性的公差配合，预留了合理的配合间隙，既可以避免传动过程中出现卡滞，也能在长期磨损后通过调整垫片补偿间隙，维持进给的精度稳定性。从安装边界来看，法兰凸缘的外径尺寸适配常规CA6140车床横向溜板的安装孔位，螺母主体的轴向长度足够保证内螺纹与螺杆的啮合扣数，避免因啮合齿数不足导致的牙型磨损过快、传动承载力不足的问题。在实际设备运行过程中，这套传动副不需要复杂的润滑维护，定期涂抹润滑脂即可满足长期运行需求，相比滚珠丝杠对防尘密封的要求更低，在存在少量切屑、

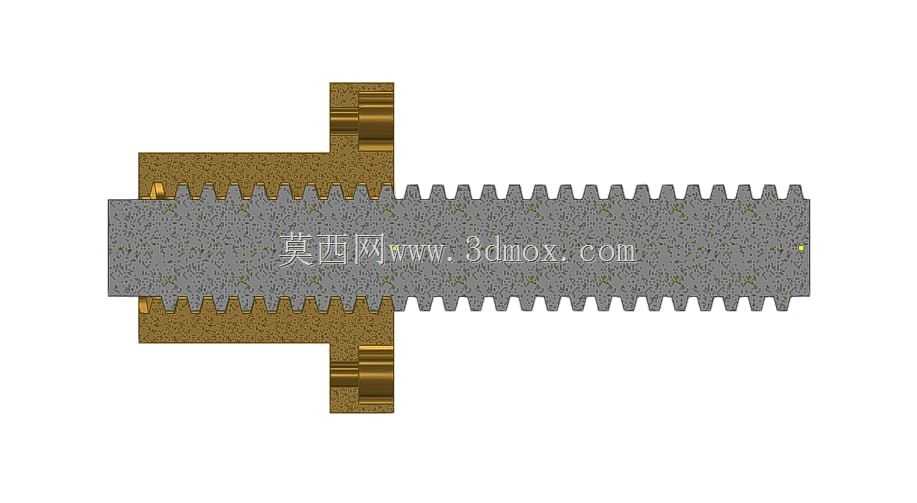

　　粉尘的普通机床加工环境里也能稳定工作，不会因为少量杂质进入螺纹配合面就出现传动失效的问题。设计建模过程中，螺纹牙型采用扫描切除的方式生成，还原了真实梯形螺纹的牙顶、牙根圆角结构，法兰上的安装孔位置度与实际安装尺寸完全匹配，可直接用于设备改造的结构干涉校验，也能作为同类传动副选型设计的参考样例，帮助结构设计人员快速完成进给机构的方案搭建，减少重复建模的工作量。
