摄像机用迷你HDMI接口插座结构设计

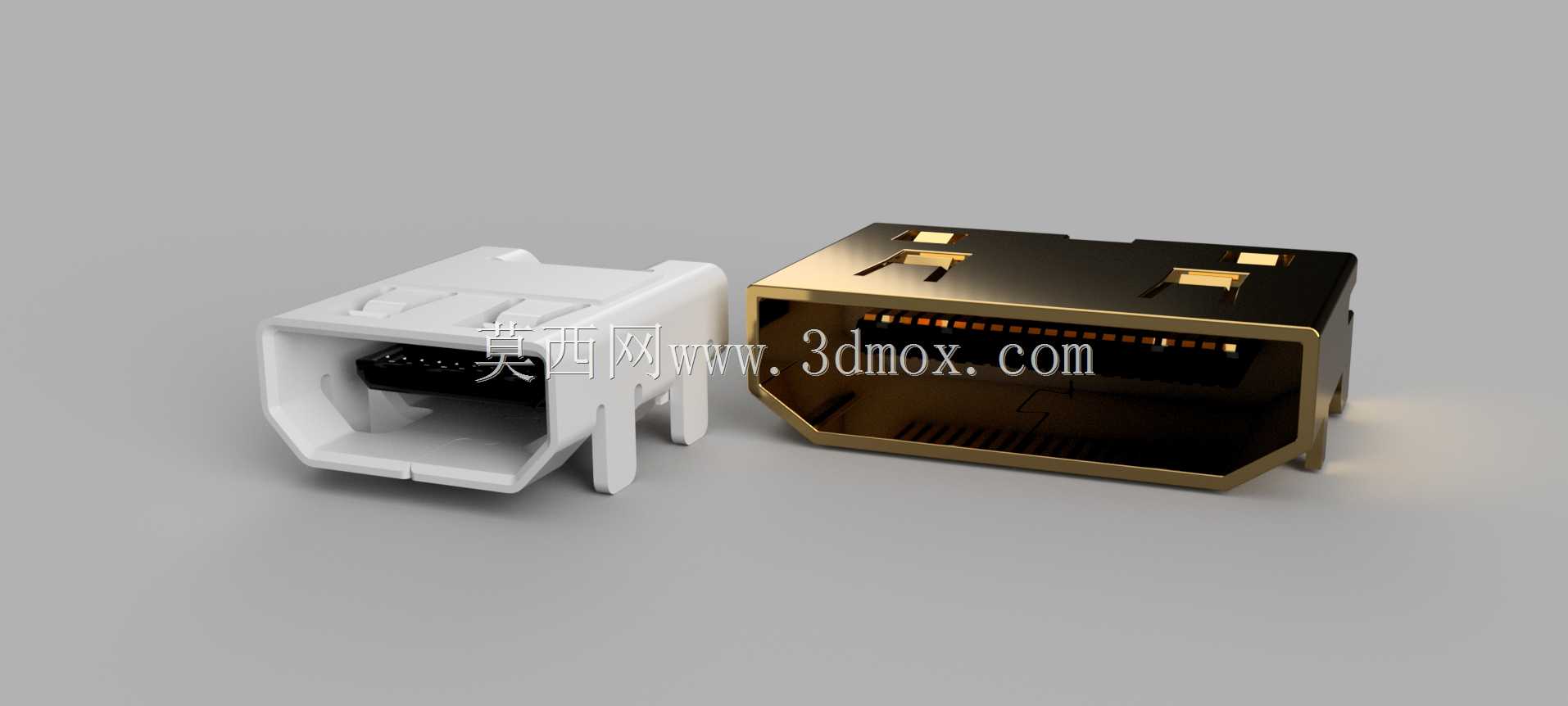

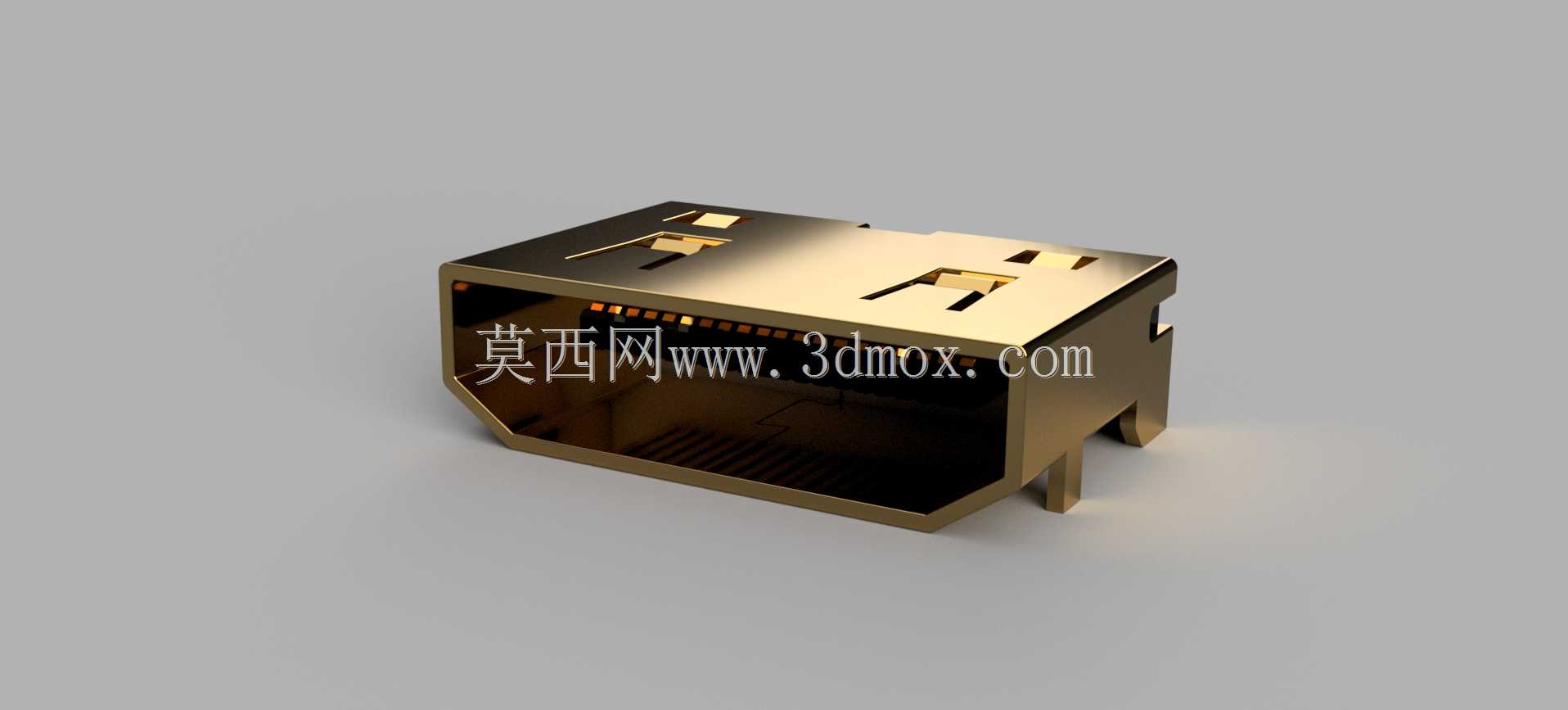

　　在手持摄像设备、小型运动相机这类对内部空间利用率要求极高的数码产品结构设计中，接口部件的尺寸控制与安装适配性一直是结构工程师需要重点考量的环节，本次呈现的迷你型HDMI插座，正是针对这类紧凑空间场景设计的音视频传输接插件。不同于常规标准HDMI插座的尺寸规格，这款迷你款插座在保留HDMI接口核心传输能力的基础上，对整体外形做了针对性的压缩，外壳采用金属屏蔽结构设计，公母对插的导向结构做了倒角处理，能够在设备狭小的侧边安装位上实现盲插对位，避免插接过载对接口焊盘造成的应力损伤。从结构设计逻辑来看，这款插座的金属外壳采用折弯扣合的成型工艺，插接口内部的端子排布遵循HDMI协议的引脚定义，考虑到迷你接口的结构强度限制，

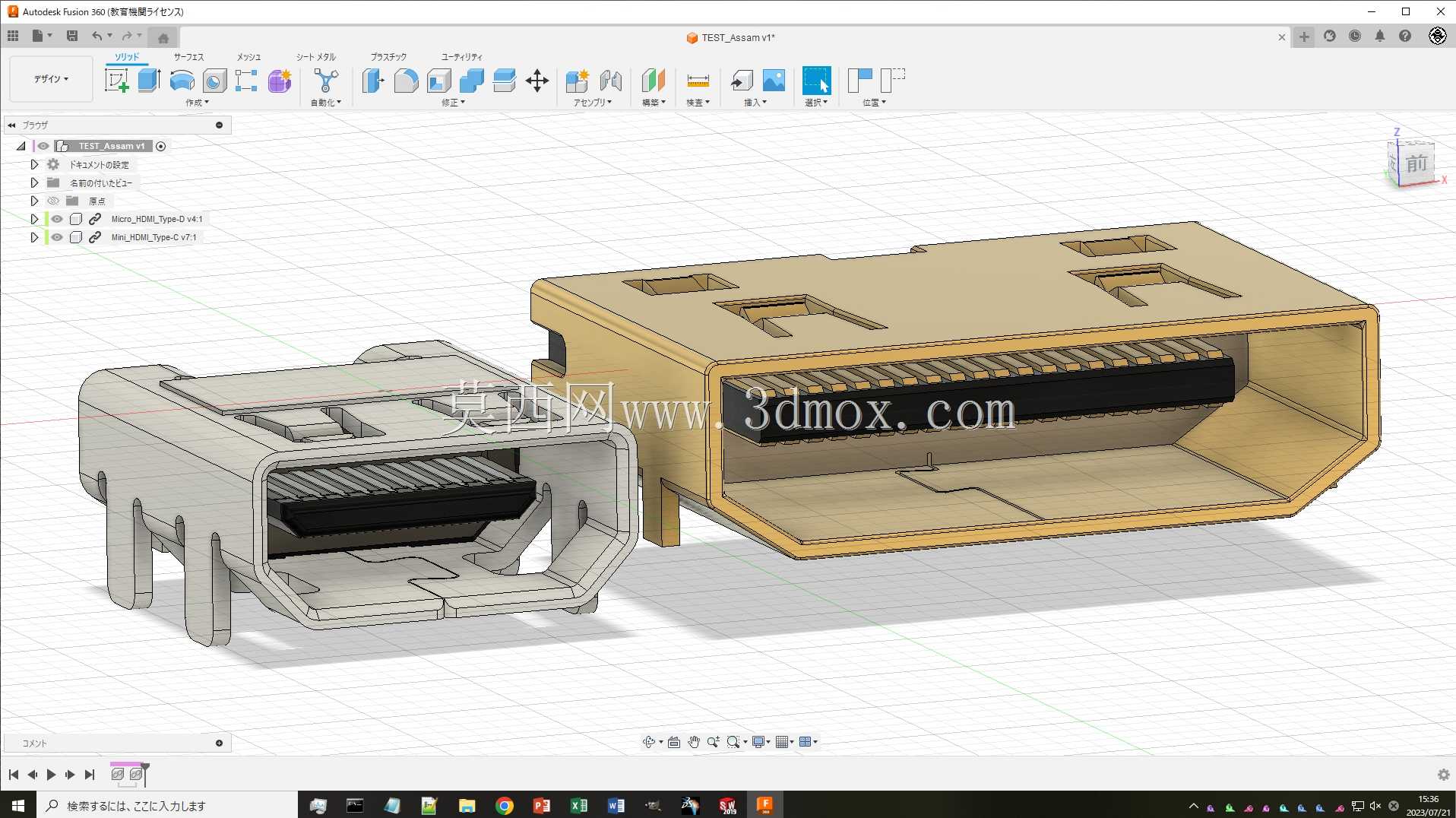

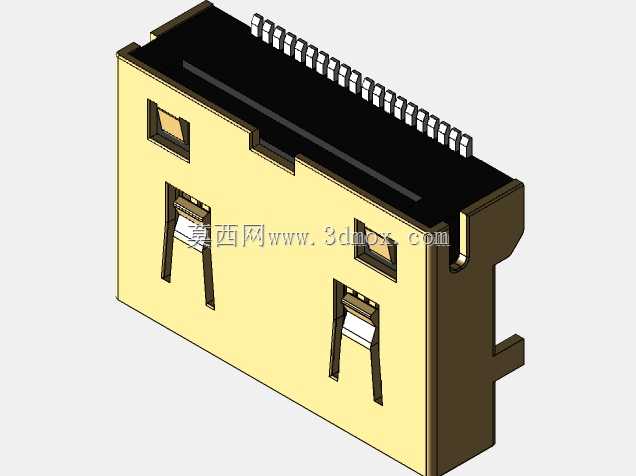

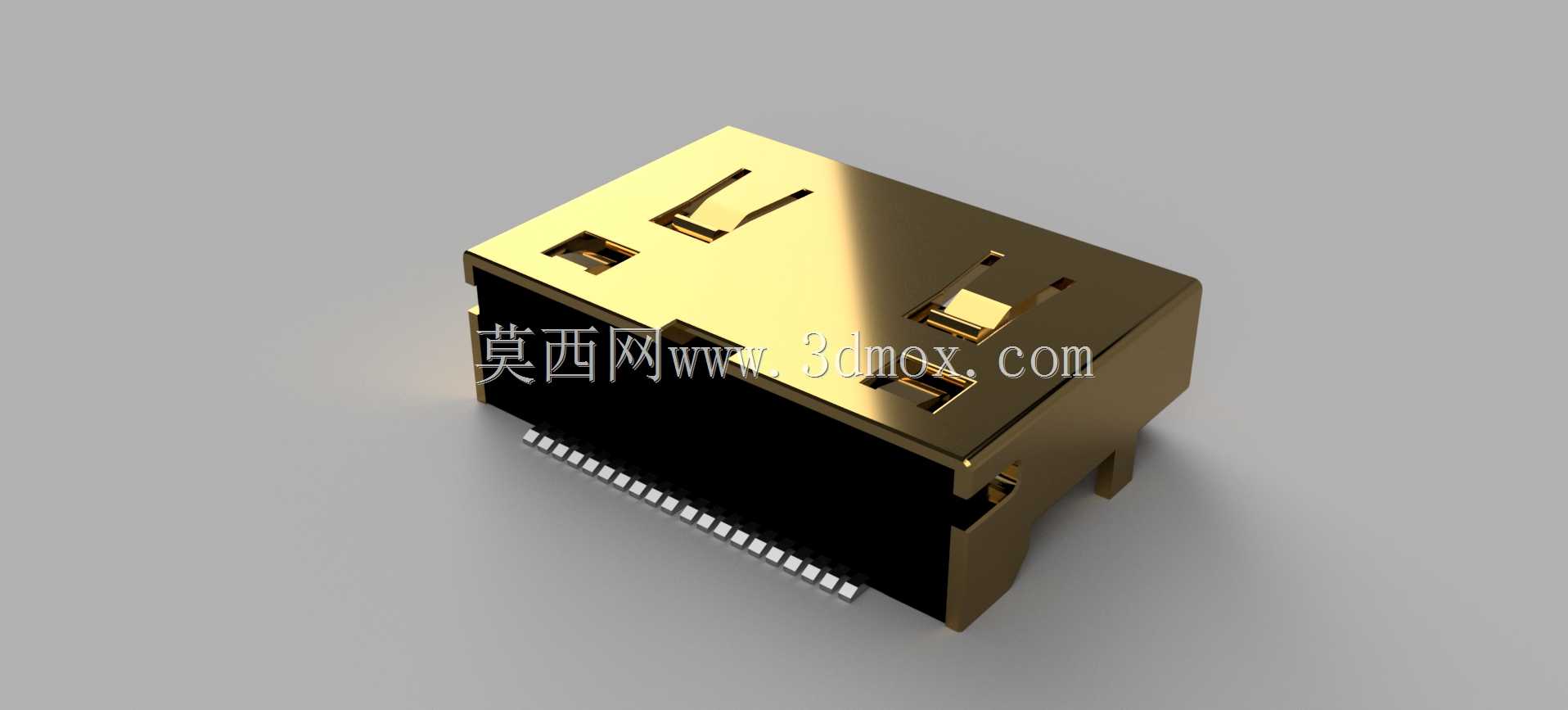

　　外壳两侧延伸出的固定插脚能够直接穿过设备PCB板的定位孔，过波峰焊后即可实现牢固固定，不需要额外增加金属固定压片，能够进一步节省PCB板的布局空间。需要注意的是，这款模型针对摄像机这类消费类电子设备的使用场景做了适配，插座内部的端子避让空间做了简化处理，因为实际量产中这类接口的内部端子属于冲压连续模生产的标准件，结构建模时只需要保证外部安装尺寸、对插配合尺寸、焊盘位置尺寸与实际物料一致即可，不需要完全复刻内部细小端子的复杂曲面，这样既能满足整机结构干涉检查的需求，也能降低整机装配仿真时的模型运算量。从安装边界来看，这款插座的对插方向预留了足够的公头插入行程，插座背部的焊脚伸出长度控制在常规PCB板厚的适配范围内，

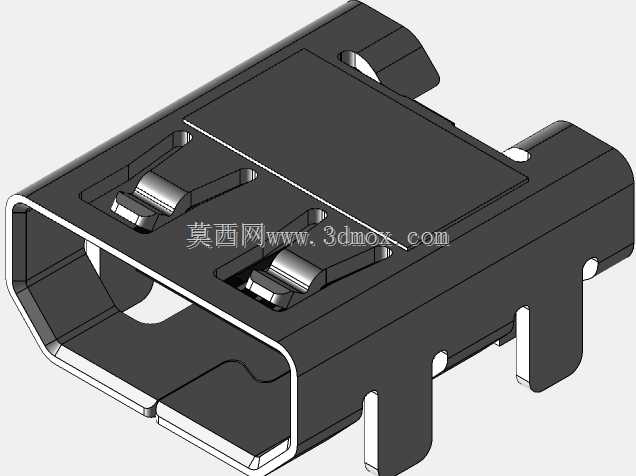

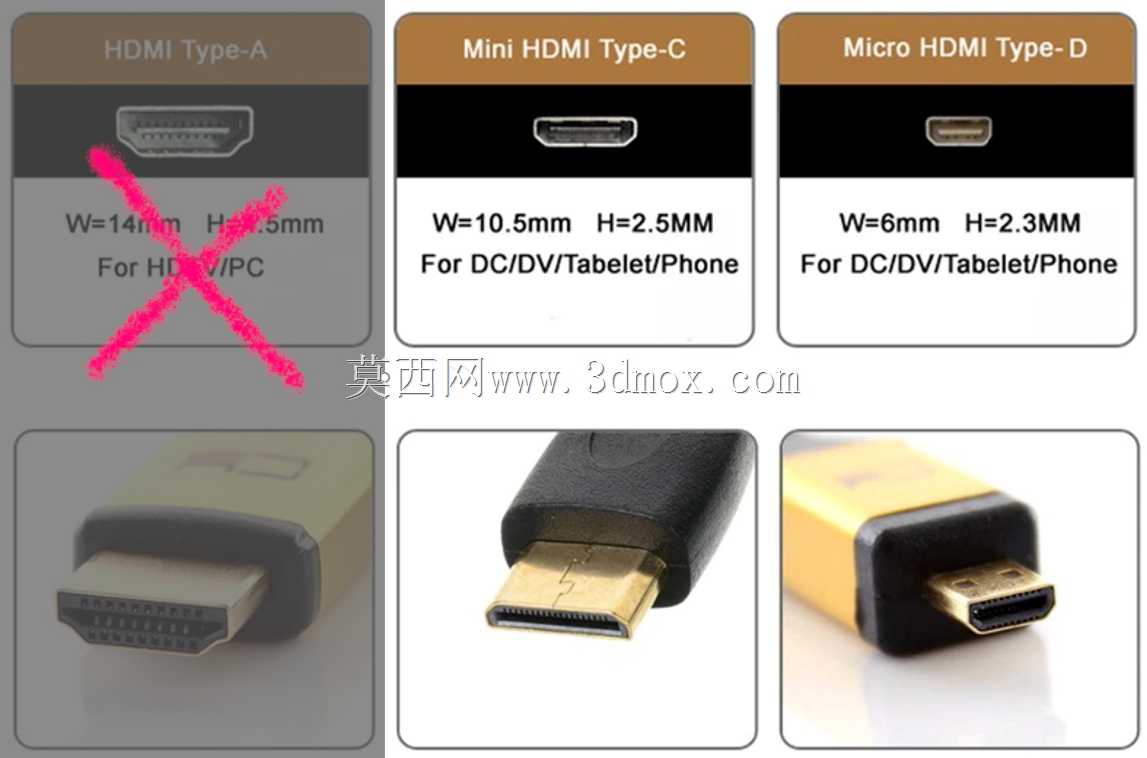

　　外壳顶部的定位凸台能够与设备外壳的接口开孔精准贴合，既可以起到安装时的防呆定位作用，也能填补接口与外壳之间的装配间隙，避免灰尘从接口缝隙进入设备内部。在实际选型应用中，这类迷你HDMI插座多用于便携摄像设备、小型工业内窥镜、手持航拍图传设备上，相比标准HDMI接口能够节省近60%的安装占用面积，同时保留高清音视频同步传输的能力，设计建模时需要重点核对对插入口的尺寸公差，避免出现公头插入卡滞或者间隙过大导致的接触不良问题，固定插脚的位置度需要与PCB封装严格对应，防止过炉焊接时出现浮高、偏移的问题。
