立式多舱室固体燃料供热锅炉结构

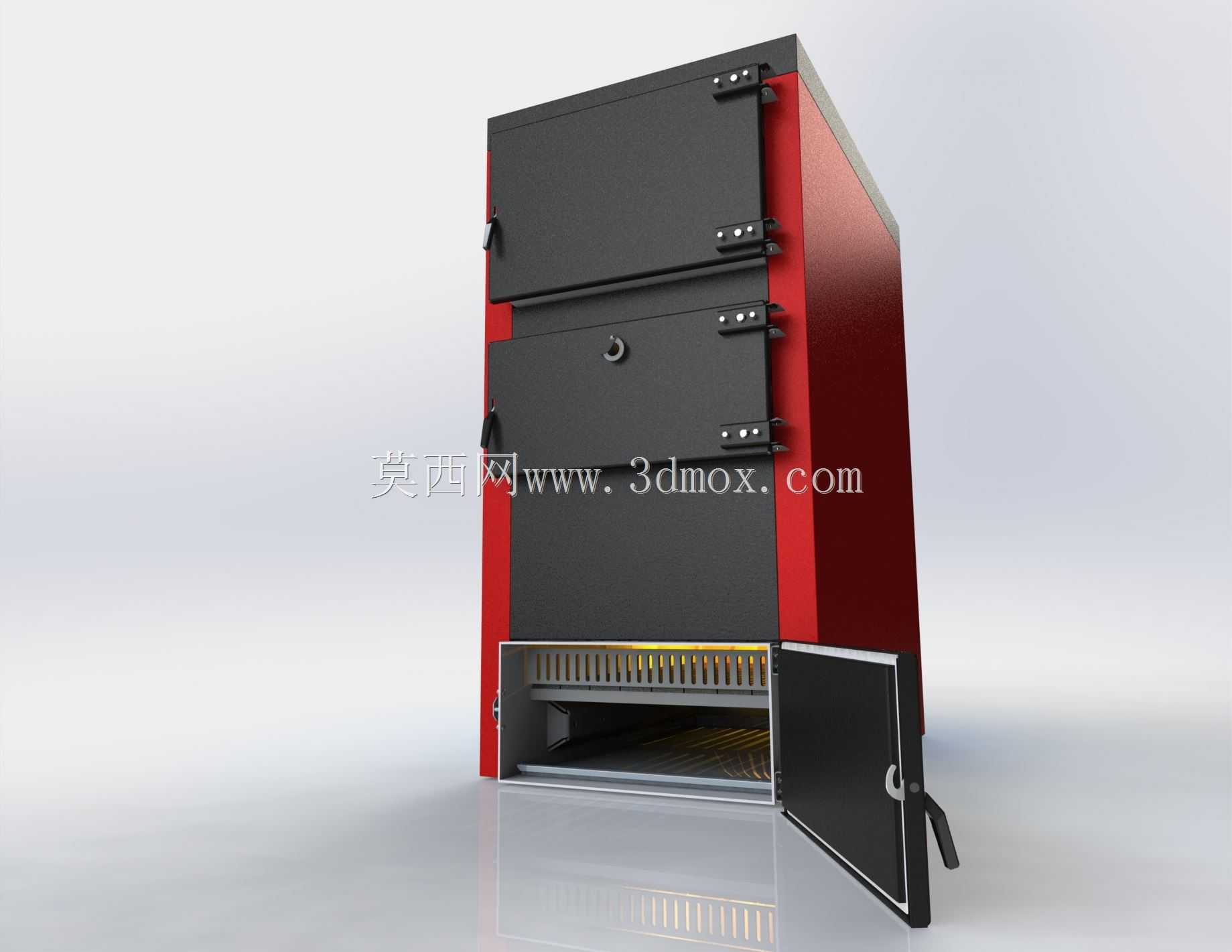

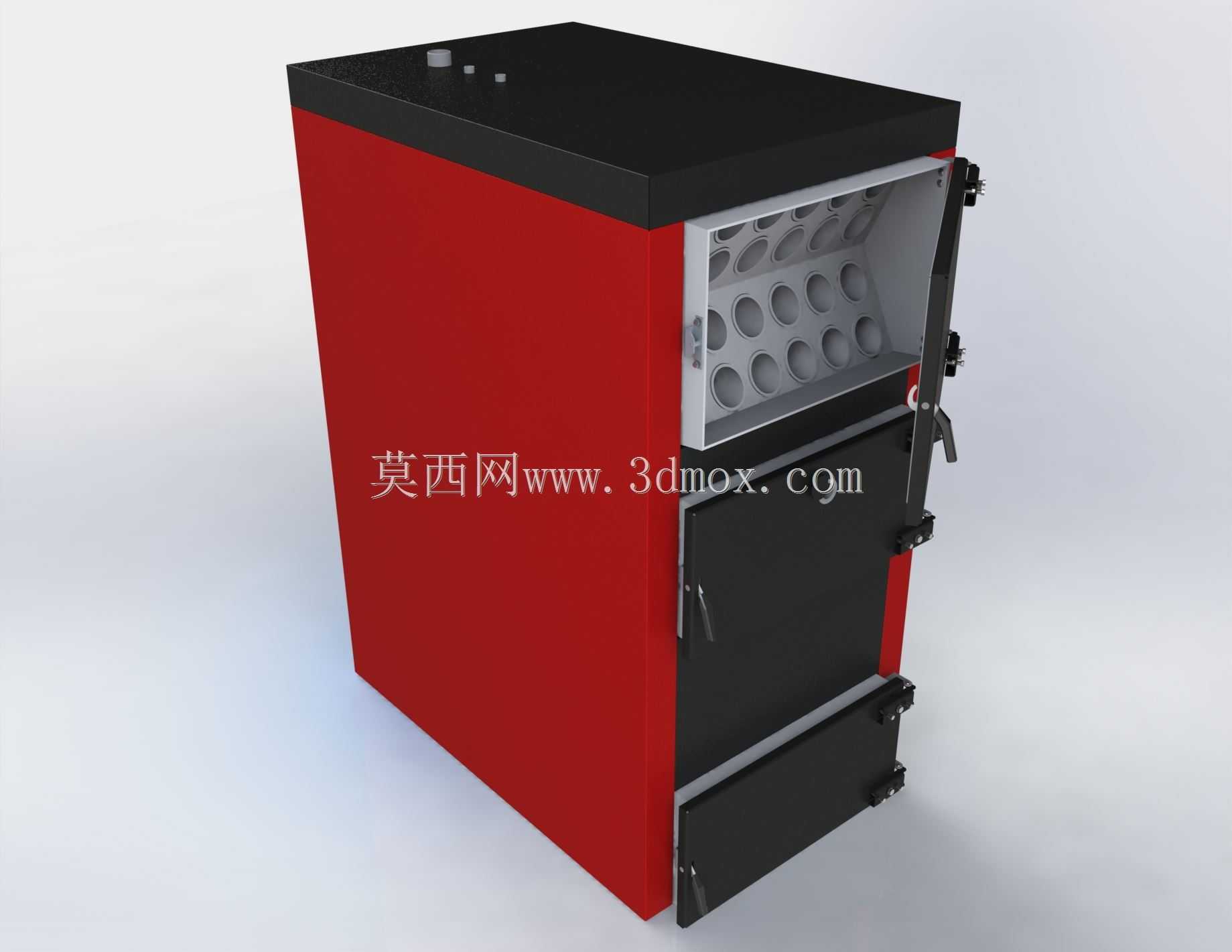

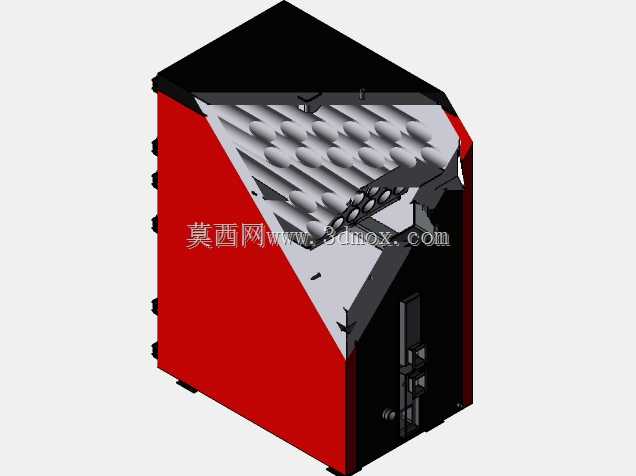

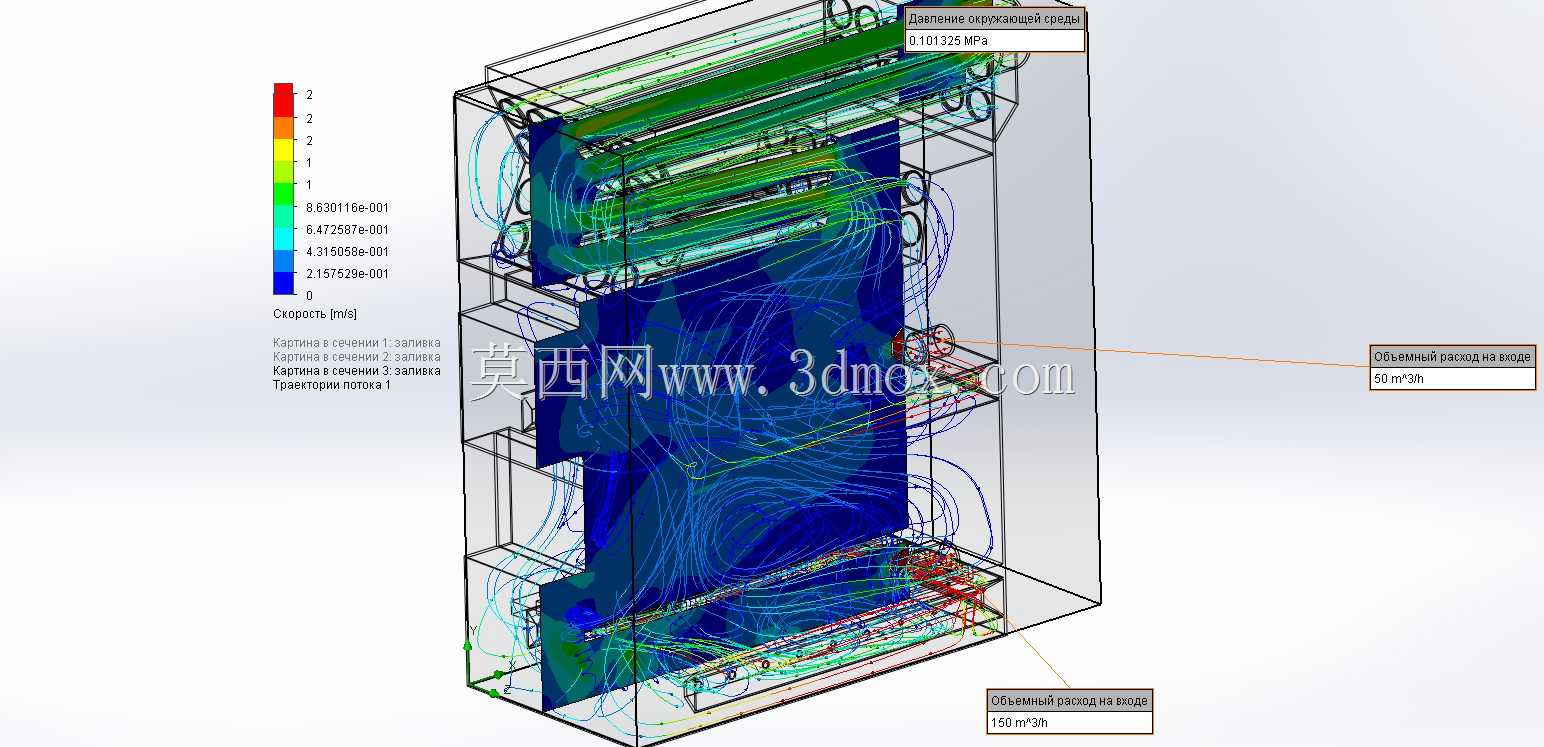

　　这款立式固体燃料供热设备，主要面向小型民用采暖、小型作坊生产供热场景，适配生物质压块、洁净型煤等常见固体燃料，可独立承担单户住宅、小型加工点位的供暖与热水供应需求，无需复杂外接管路配套，安装时仅需对接排烟通道与循环水管路即可投入使用。从结构设计来看，设备采用立式分层多舱室布局，整体为长方体立式结构，外框采用红黑分色钣金外壳，外壳预留安装挂点与底部支撑脚位，安装边界宽度控制在0.8米以内，深度不超过1米，整体高度约1.8米，占地面积不足1平方米，非常适合空间局促的小型供热点位布置，无需额外预留大面积设备机房空间。设计过程中重点优化了炉内烟气流道与换热面的排布逻辑，打破传统直排烟道的热量浪费问题，通过多回程流道组织，

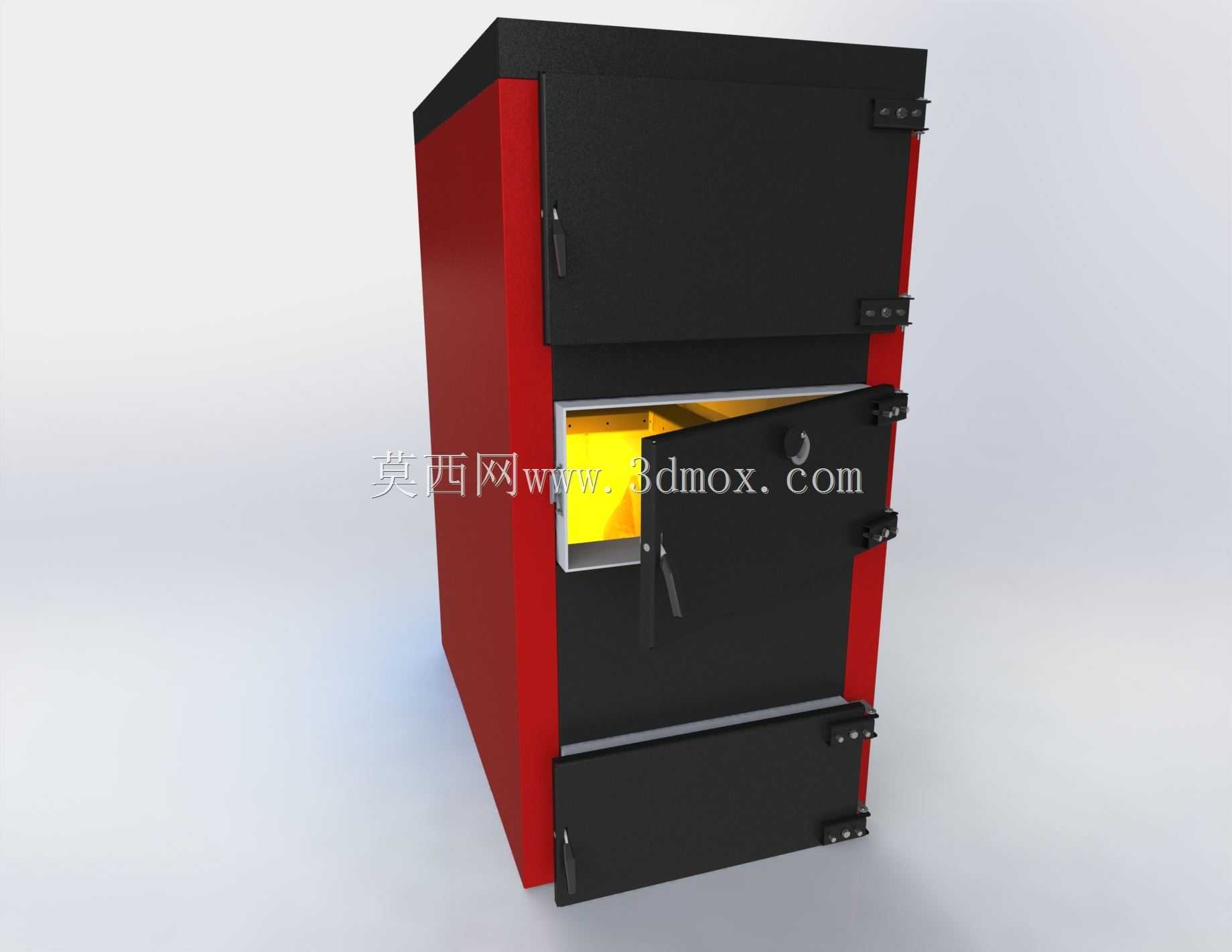

　　让高温烟气在炉内与换热壁面充分接触，配合优化后的气流组织设计，减少炉内流动死区，让燃料燃烧产生的热量尽可能多的传递到换热介质中，大幅提升整体热利用效率，降低燃料消耗。炉体分层设置独立舱门，上部为燃料装填舱，中部为燃烧观察与拨火操作舱，下部为清灰舱，各舱门均采用带锁紧结构的密封门设计，关闭后可保证炉内负压稳定，避免烟气外泄，同时各舱室功能独立，日常操作时无需打开无关舱门，减少操作过程中的热量散失。中部观察舱配有耐高温透明视窗，可直接观察内部燃烧状态，无需开门即可判断燃料剩余量与燃烧充分程度，降低日常运维的操作频次。外壳内侧敷设有保温隔热层，可将炉体外表面温度控制在安全范围内，避免人员误触烫伤，同时减少炉体向周边环境的无效散热，

　　进一步提升热能利用率。设备的进水、出水接口均预设在炉体侧后方，排烟口设置在炉体顶部，管路对接时可直接沿墙面走管，不会额外占用正面操作空间，日常装填燃料、清灰、拨火等操作均可在设备正面完成，操作动线流畅无遮挡。结构设计时充分考虑固体燃料燃烧的积灰特性，下部清灰舱预留足够的储灰空间，清灰操作无需停机即可完成，适配长时间连续运行的供热需求，各焊接部位均做密封处理，避免长期使用后出现漏烟、漏风问题，影响燃烧效率与使用安全。
