重型土方作业挖掘机耐磨铲斗结构设计

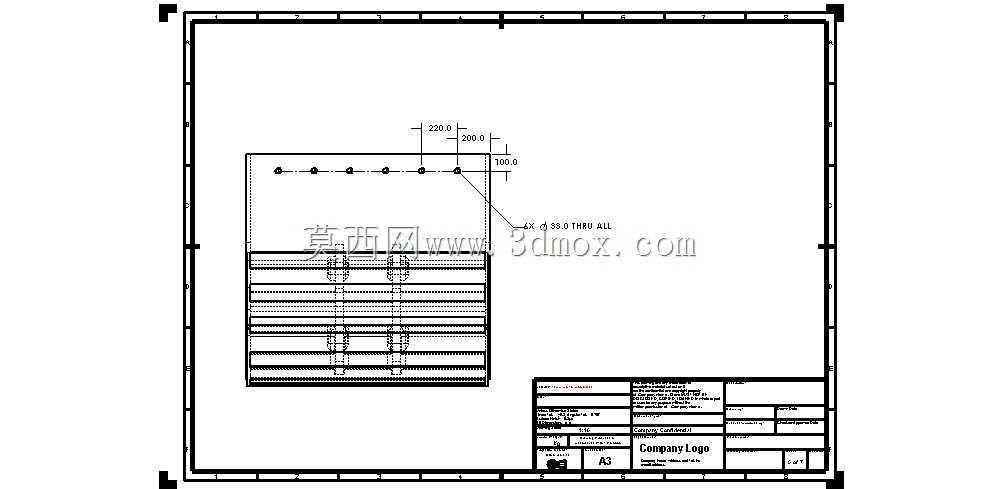

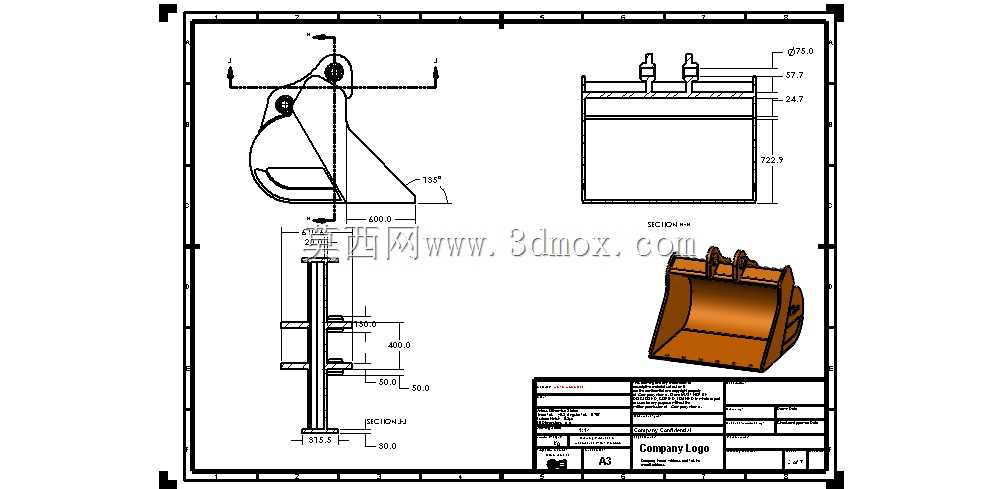

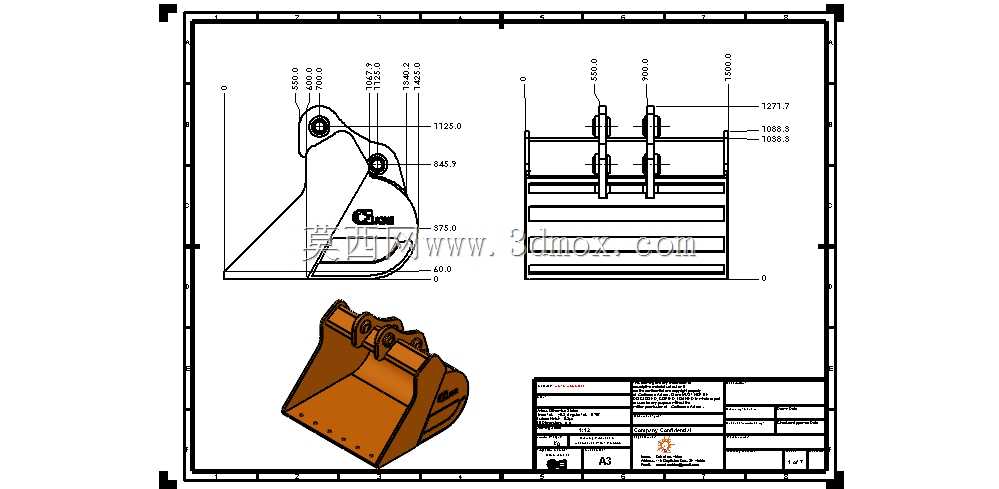

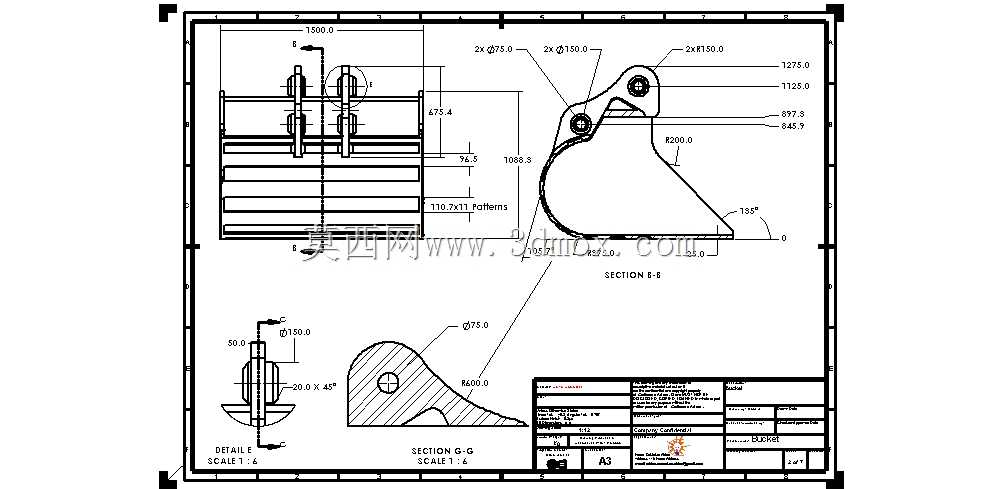

　　作为常年跟工程机械结构件打交道的设计人员，拿到这个铲斗结构时最先关注的是其安装铰接位的同轴度公差——这直接决定了铲斗与斗杆、连杆的装配顺畅度，现场作业时如果铰接孔位偏差超过0.2mm，销轴装配就会出现卡滞，高负载工况下还会出现偏磨，大幅缩短销轴和轴套的使用寿命。这个铲斗的铰接座采用了分体式加强结构，四个铰接孔的同轴度在建模时就做了基准统一约束，所有孔位以同一根基准轴为参照做位置度标注，能很好适配常规中型挖掘机的前端连杆安装尺寸，不需要额外做转接件就能直接匹配对应机型的连接点位。

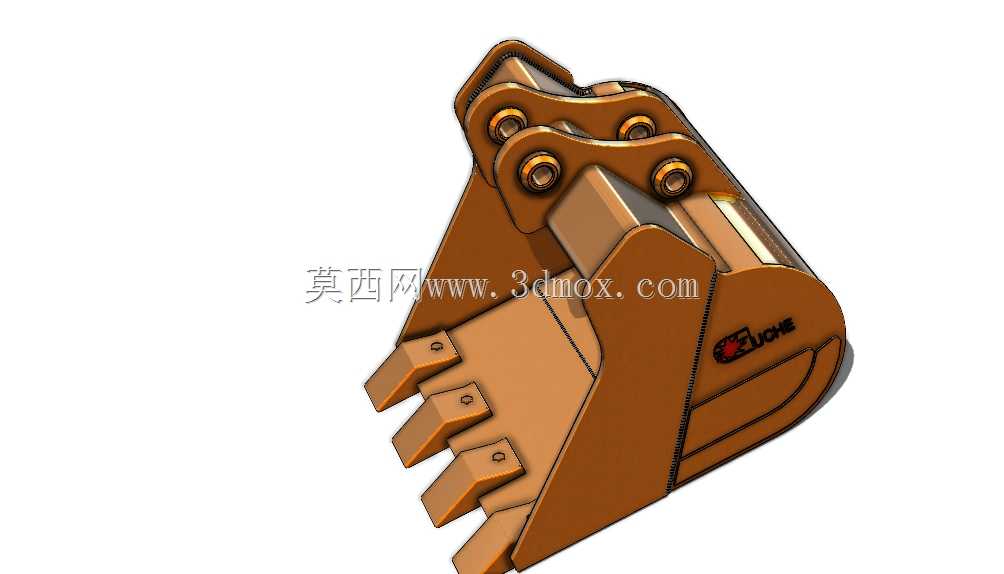

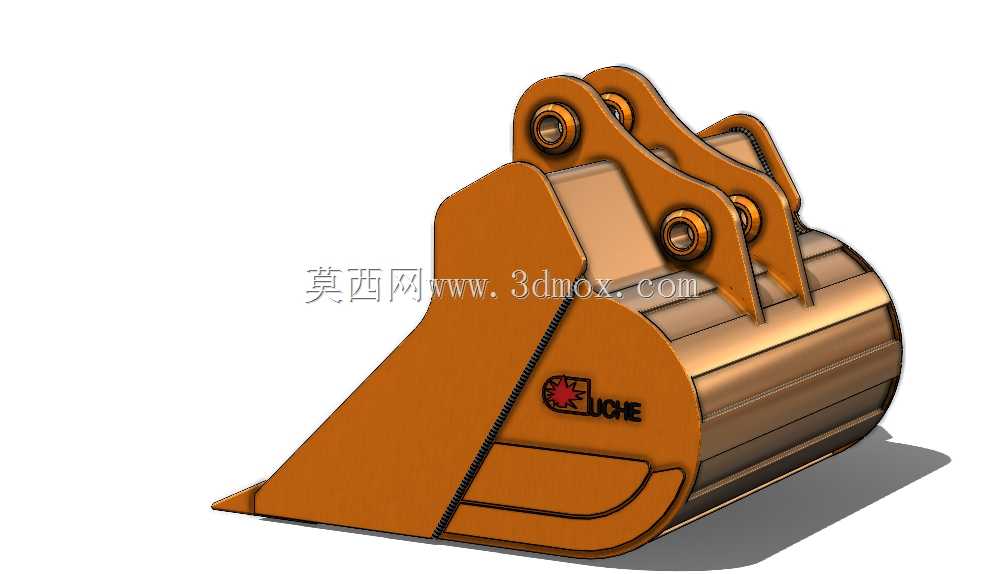

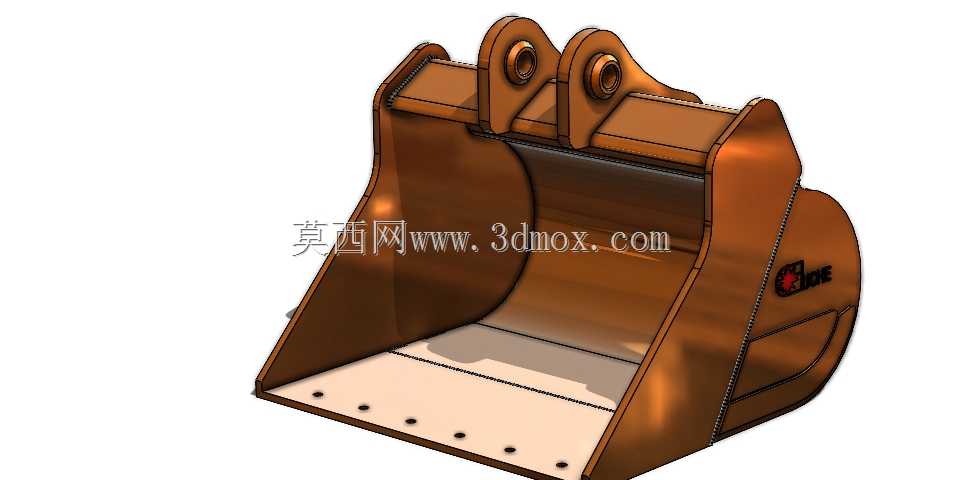

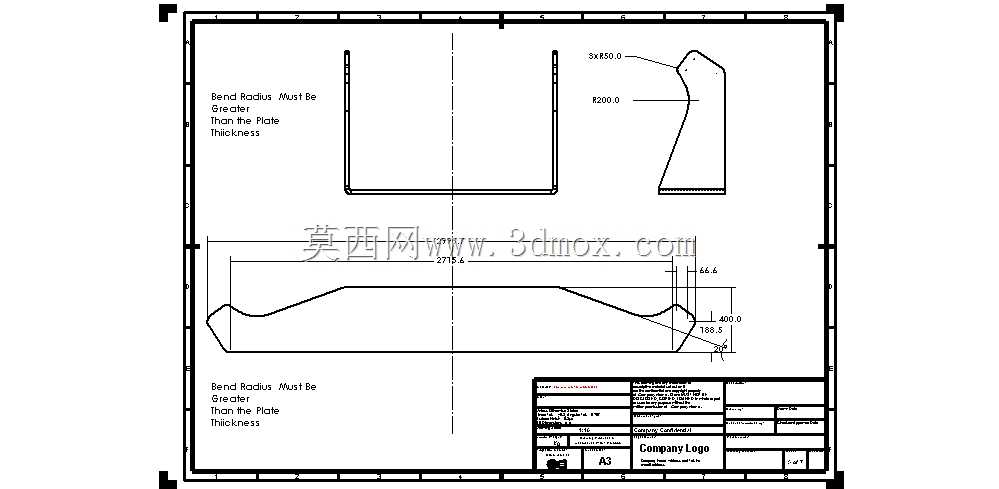

　　从实际作业场景来看，这类重型铲斗主要面向矿山剥离、硬土开挖、碎石装载这类高负载工况，斗唇位置做了加厚的耐磨层设计，斗齿采用了可更换的卡装结构，现场作业时如果斗齿出现磨损，不需要整体切割更换，只需要打掉固定销就能快速替换备件，能大幅减少设备停机维护的时间。斗体的曲面弧度做了针对性优化，收斗时的物料填充率比常规直壁铲斗高出12%左右，卸料时曲面的顺滑过渡能避免湿黏土、碎石粘附在斗体内壁，减少无效负载。

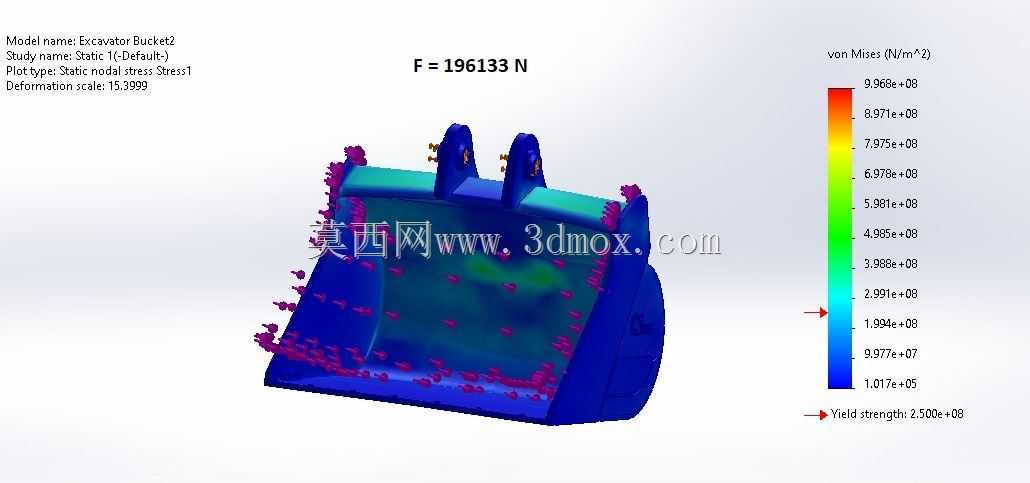

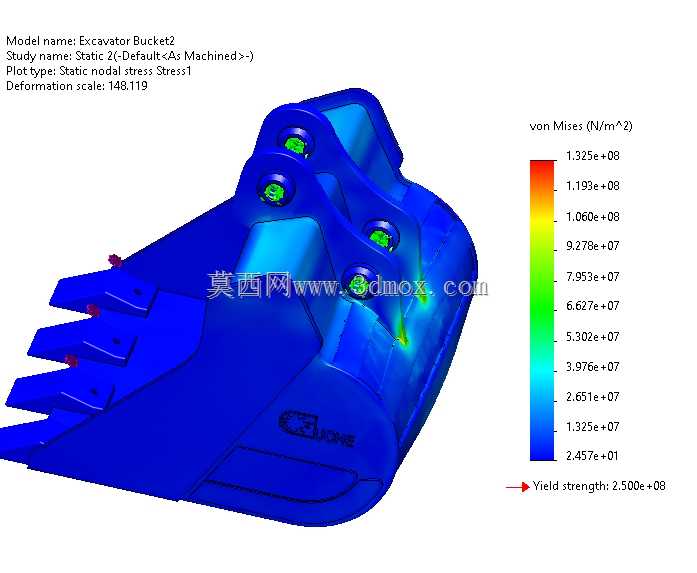

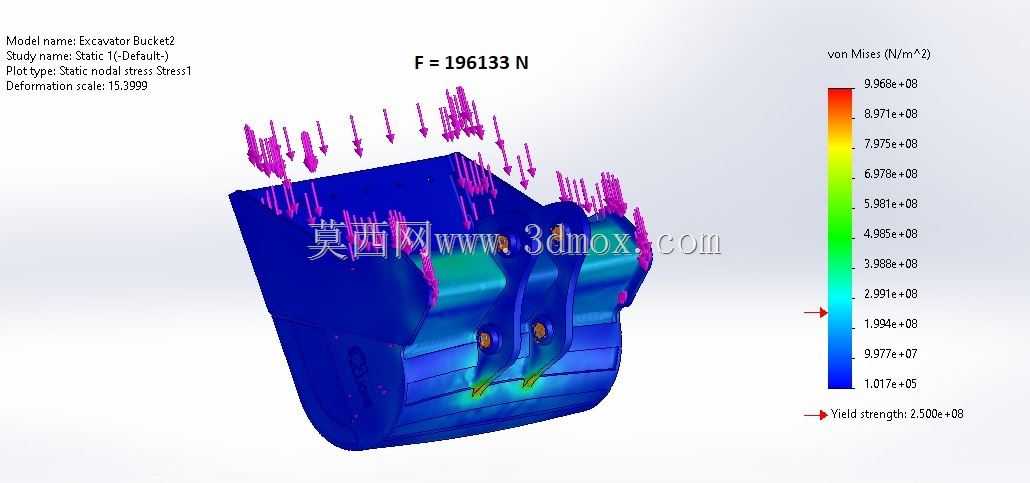

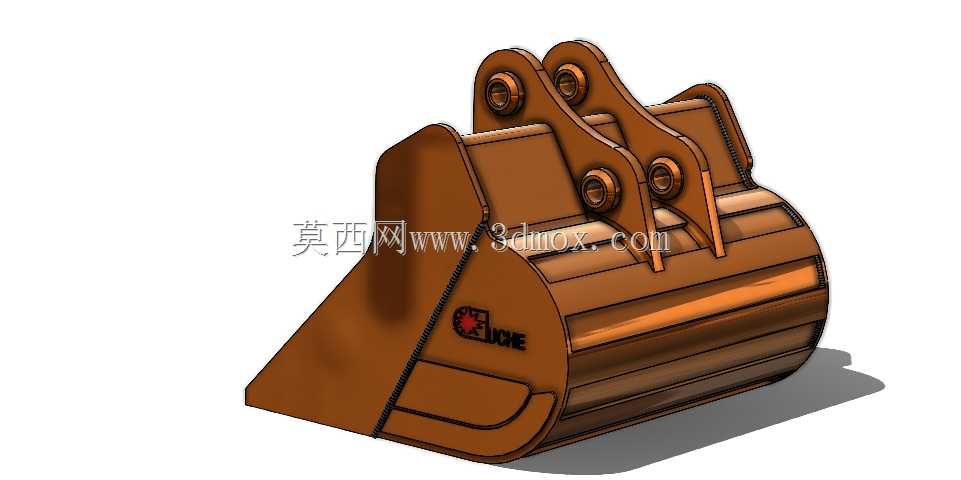

　　设计思路上没有一味追求整体加厚钢板来提升强度，而是在斗体的受力集中区域——也就是铰接座与斗壁的连接位置、斗唇与侧刃的交接处做了局部加强筋布置，在保证整体结构能承受近200kN冲击负载的前提下，尽可能控制了斗体的自重，避免过重的铲斗影响挖掘机的前端举升力矩，不会出现“斗子太重挖不动料”的尴尬情况。侧刃部分采用了向外延伸的突出结构，开挖沟槽时能一次性修整沟壁的平整度，不需要额外配合人工修边，在市政管线开挖、路基施工场景下能有效提升作业效率。

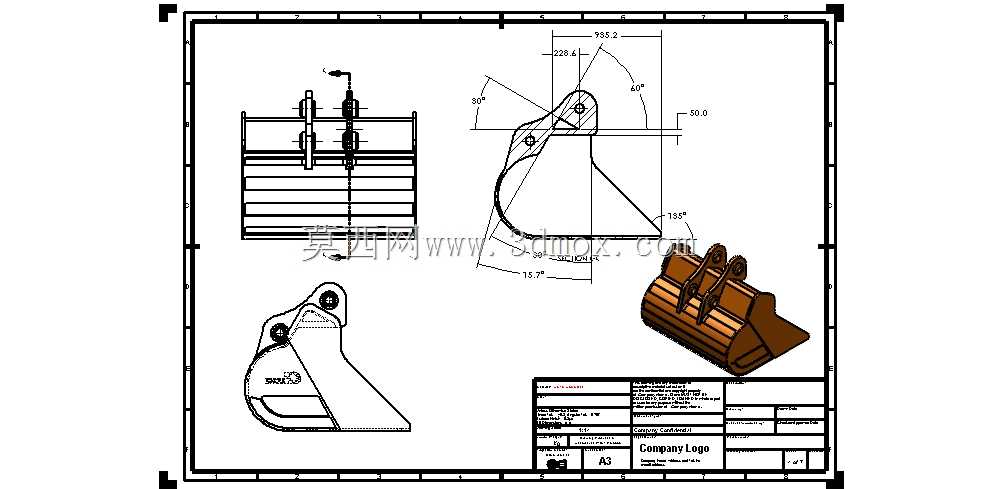

　　安装边界方面，铲斗的最大开合角度、收斗极限位置都做了运动仿真校核，不会在举升、收斗动作中与斗杆、油缸发生干涉，铰接孔的内径尺寸、孔位间距完全匹配对应吨位挖掘机的连杆参数，现场换装时只需要对准孔位穿入销轴、加注润滑脂就能投入使用，不需要对原有设备的前端结构做任何改造。斗体背部做了耐磨板衬层，在接触大块石料冲击时能分散应力，避免斗体直接被砸出凹陷变形，整体结构的抗疲劳寿命能满足8000小时以上的高强度作业需求。
