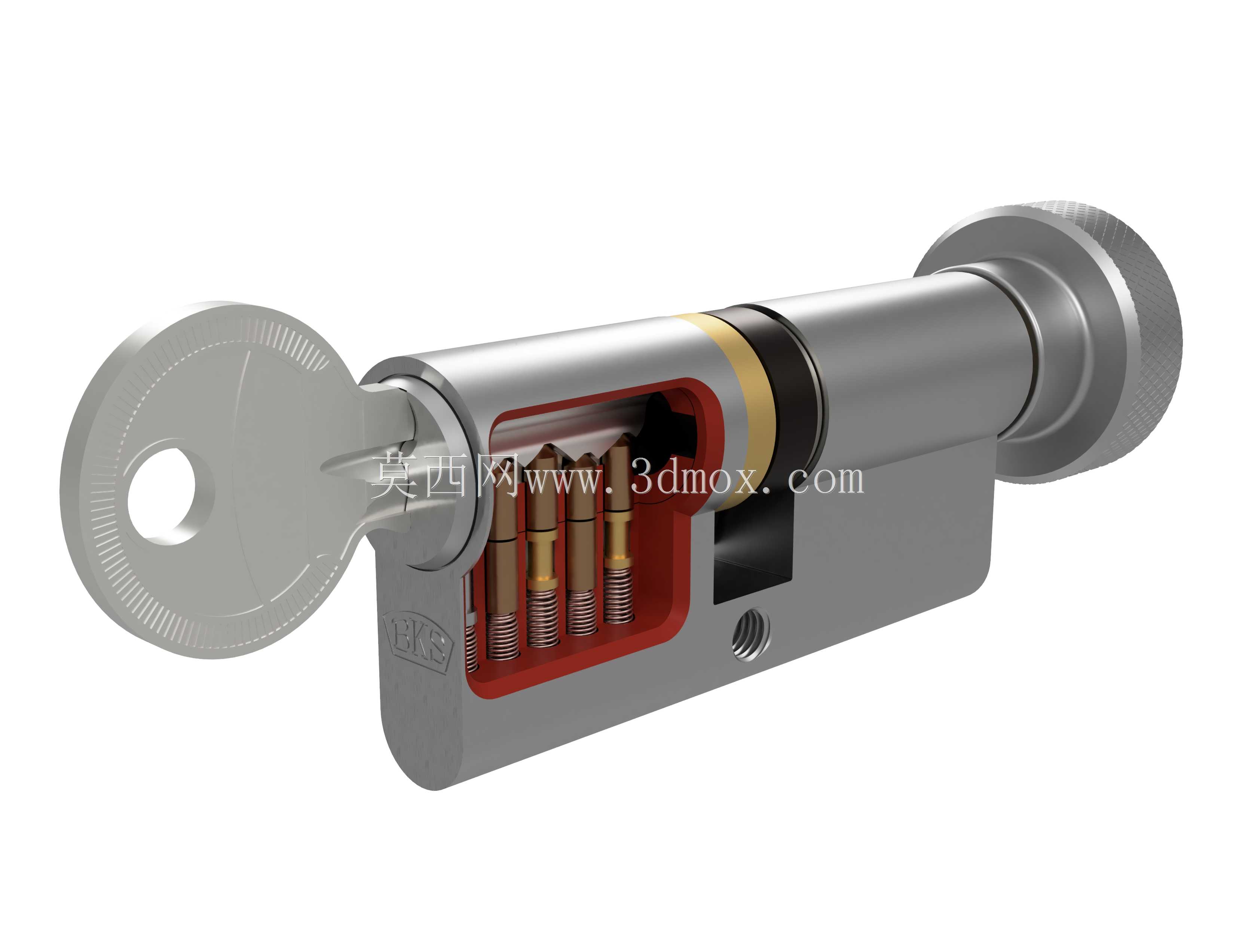

欧式插芯门锁锁芯剖面结构三维数模

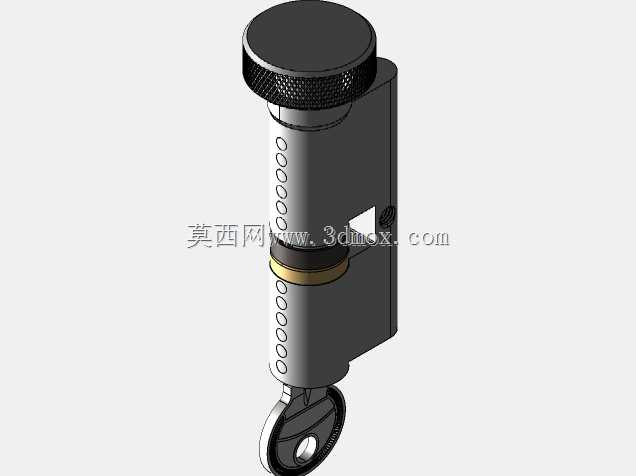

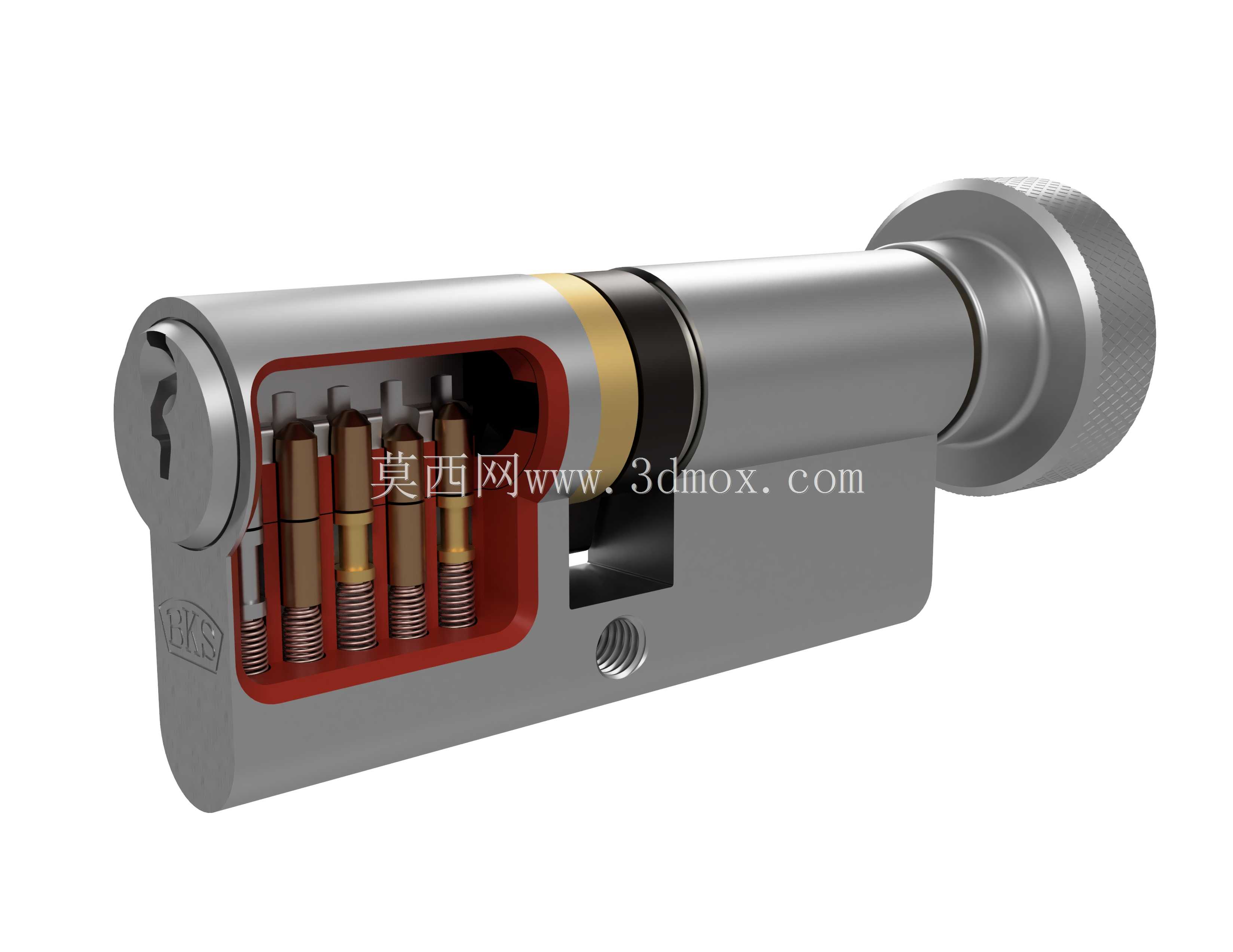

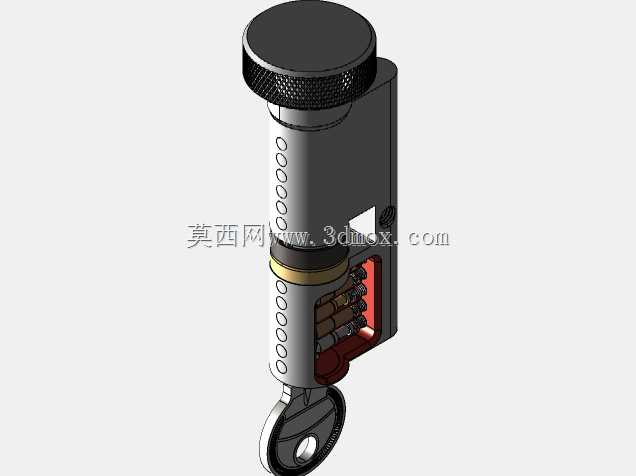

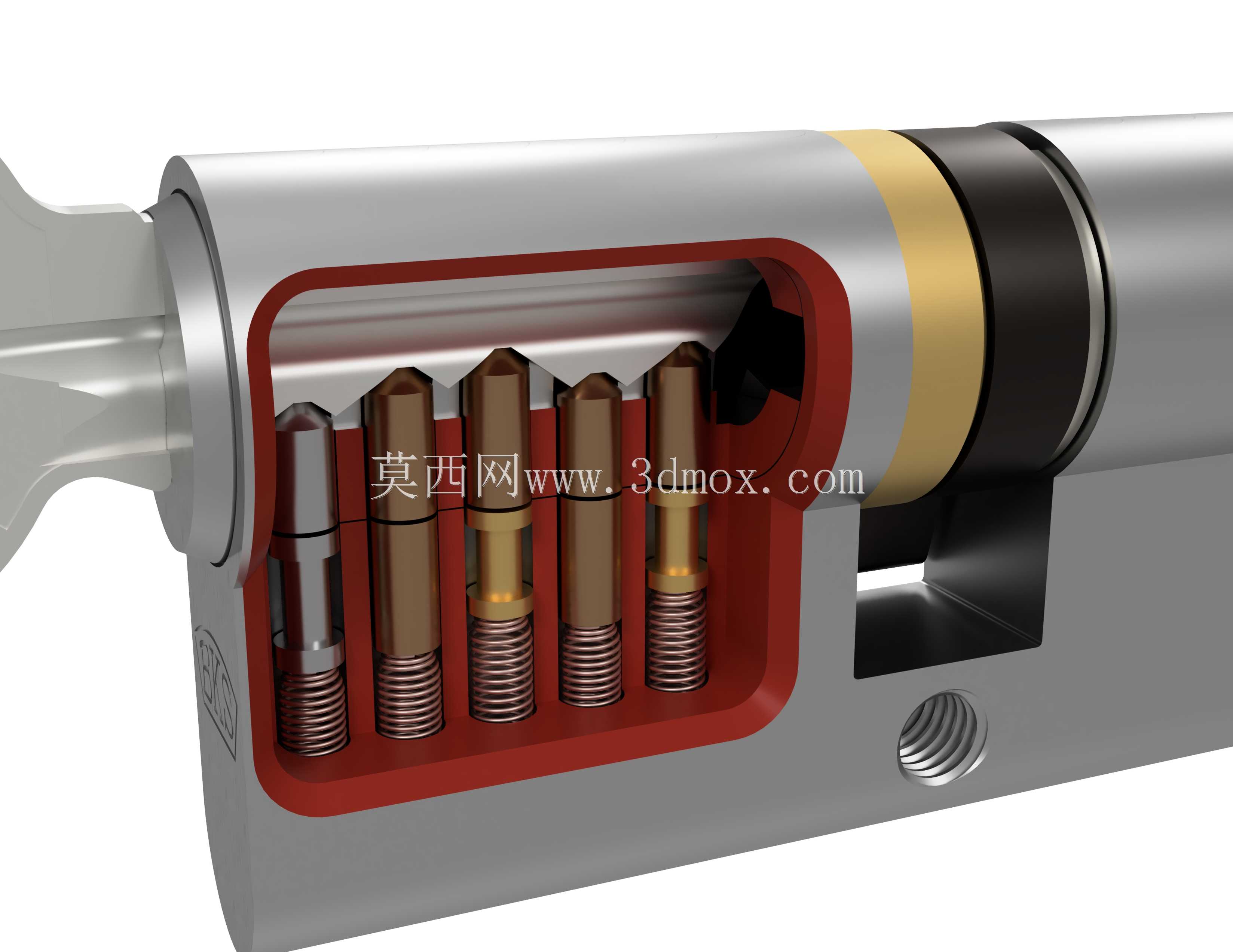

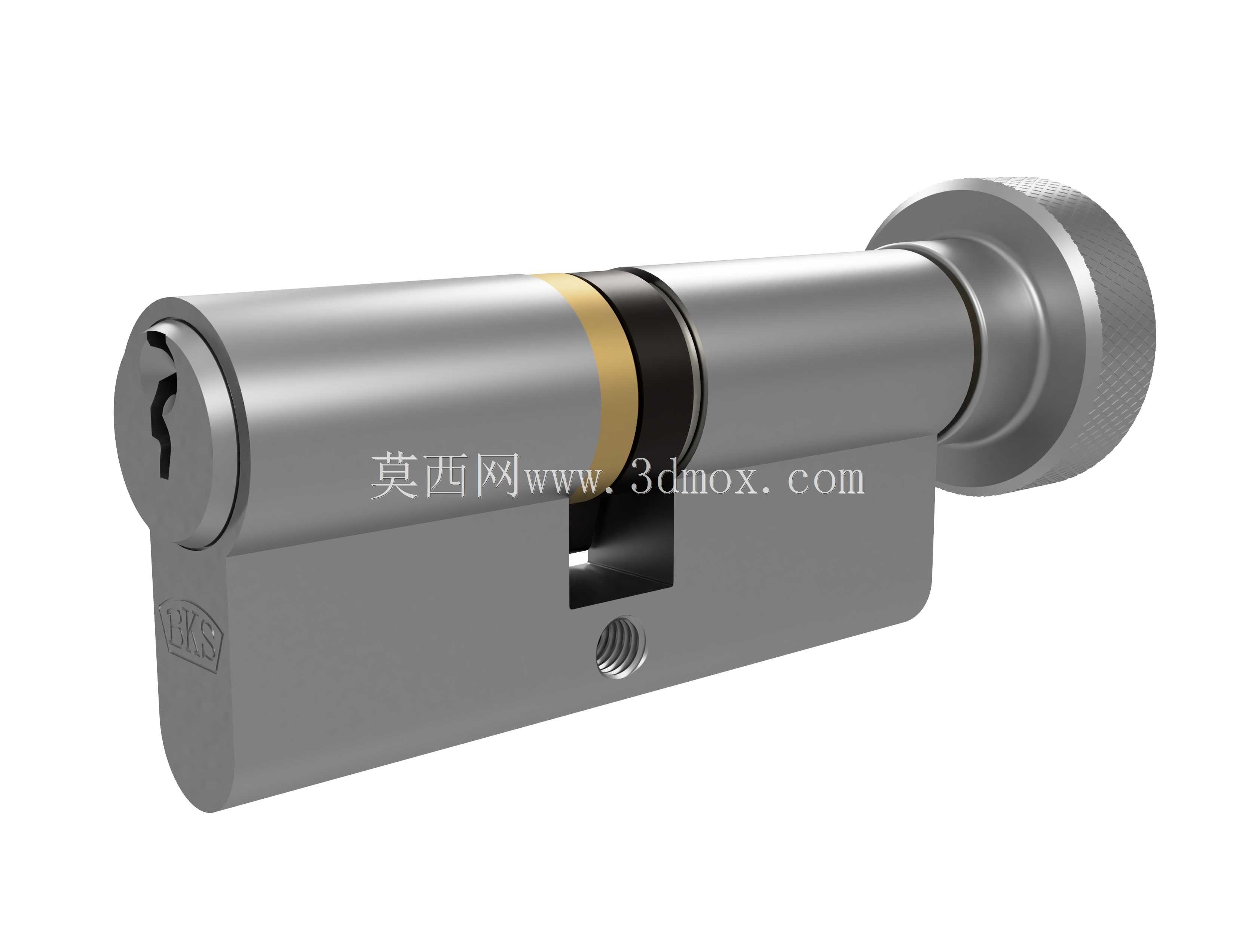

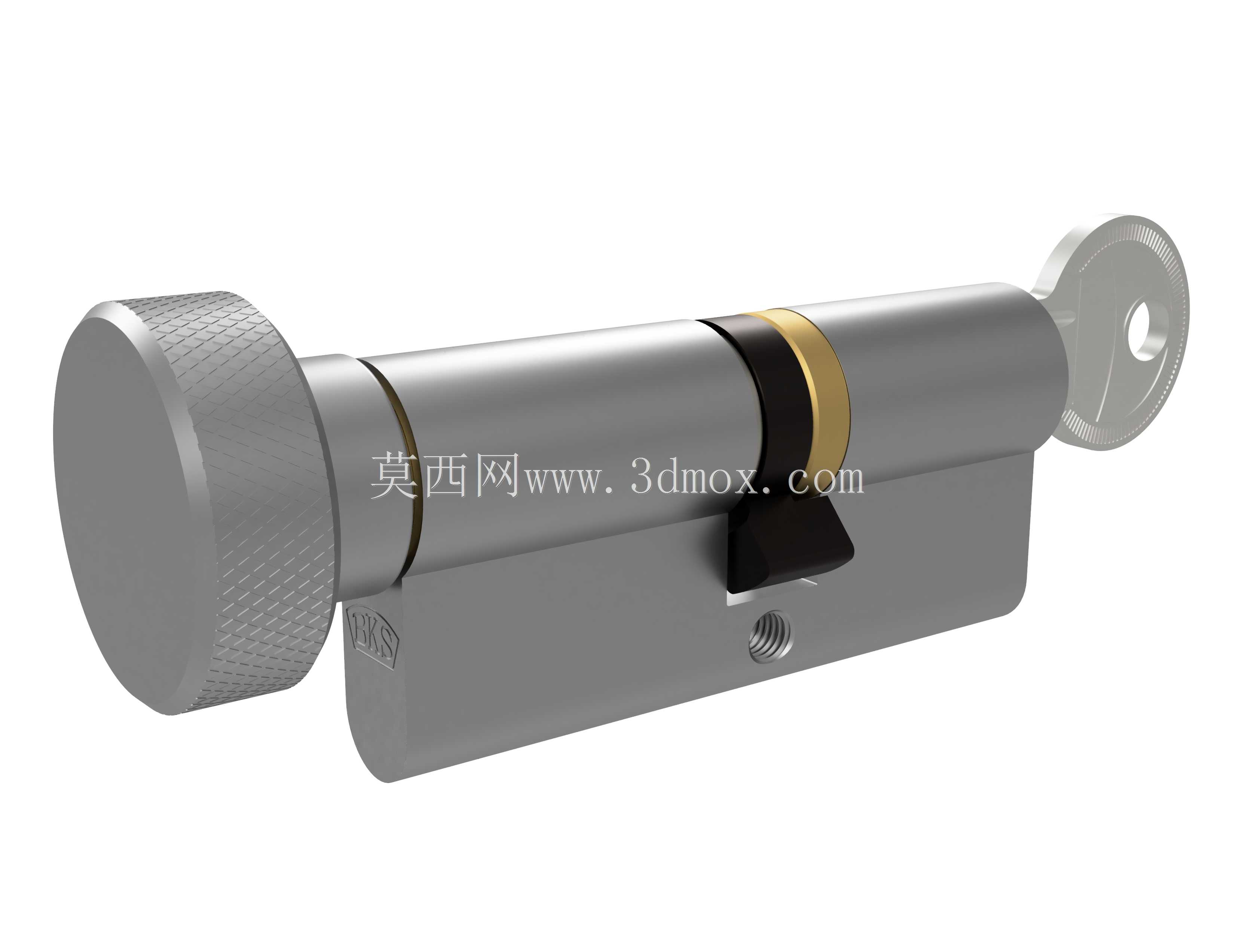

　　这款锁芯的三维数模做了全剖视处理，能直观看到内部弹子、弹簧、锁舌联动的完整结构，第一排弹子采用硬化钢材质，是日常民用入户门、室内木门、商用玻璃门配套欧式锁体最常用的旋钮锁芯结构。从实际安装场景来看，这类锁芯适配标准欧标锁体的安装孔位，整体为圆柱型插装结构，端部带旋钮的一侧安装在室内端，无需钥匙即可手动反锁，插钥匙的一侧对应室外端，锁体中部的固定螺孔位置完全匹配常规门厚40-60mm的安装边界，安装时仅需从锁体侧面拧入一颗紧定螺钉即可完成固定，不需要额外加工异形安装位，适配绝大多数量产成品门锁的替换与新装需求。从功能设计逻辑来看，内部弹子排采用错位排布设计，不同长度的弹子在弹簧预紧力作用下，

　　未插入匹配钥匙时会卡在锁芯外壳与内芯的分界面，阻止内芯转动；插入匹配钥匙后，钥匙齿形会将所有弹子的分界面推至与内芯外圆齐平的位置，此时内芯可顺畅转动带动锁舌完成开锁动作，室内侧的旋钮结构直接与内芯联动，即便室外侧反锁，室内也可直接转动旋钮解锁，符合消防逃生的相关设计要求。建模过程中对弹子与内芯孔、内芯与外壳的配合间隙做了符合实际加工公差的还原，弹子孔与弹子的配合采用H7/g6的间隙配合，既保证弹子可在孔内顺畅滑动不卡滞，又不会因间隙过大导致晃动松旷，弹簧的线径、节距、自由长度参数也按照实际锁具常用的弹簧规格做了还原，可直接用于锁具结构验证、装配干涉检查，也可作为五金类教学演示的结构样件，帮助设计人员快速理解弹子锁的工作原理，

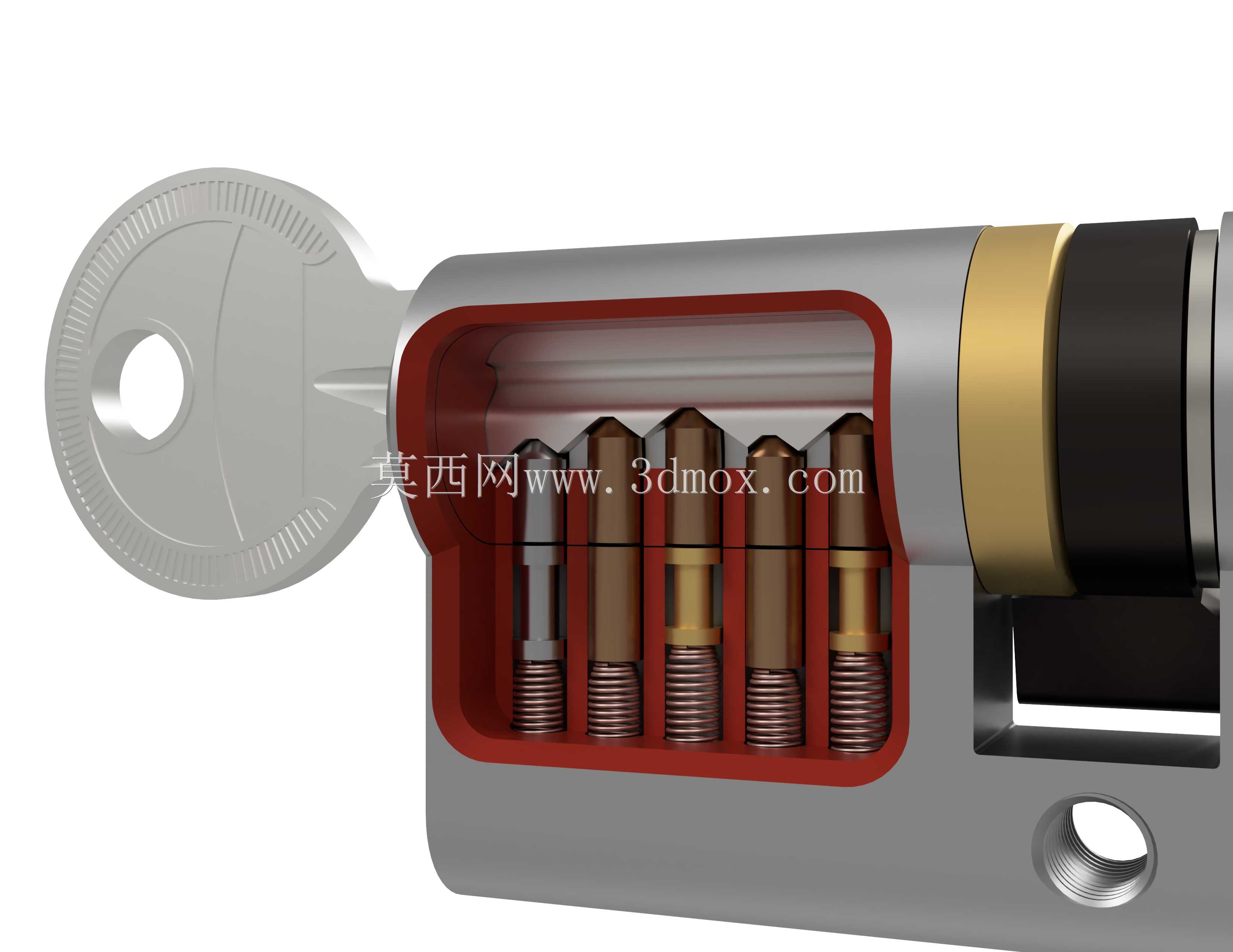

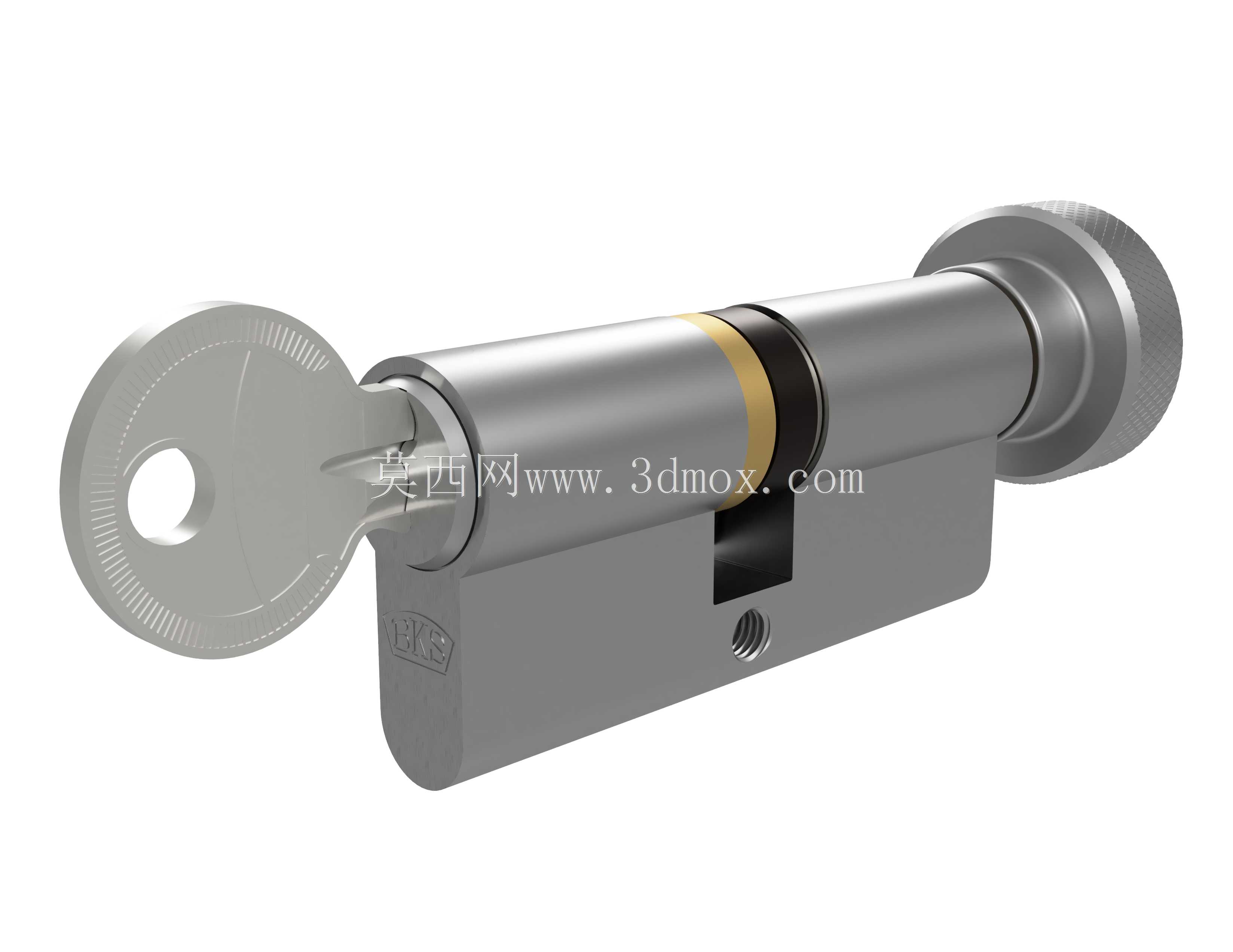

　　省去从零开始测绘建模的时间。数模还原了钥匙插入后的配合状态，能清晰看到钥匙齿形与弹子端面的贴合关系，外壳端部的防尘盖、旋钮的防滑纹理、固定螺孔的螺纹细节都做了完整还原，没有做过度简化，可直接用于生成工程图、做装配仿真，也可作为门锁类产品设计的参考基准，核对锁芯与锁体、门体的配合尺寸时，可直接调取数模测量各段直径、长度参数，避免选型时出现尺寸不匹配的问题。
