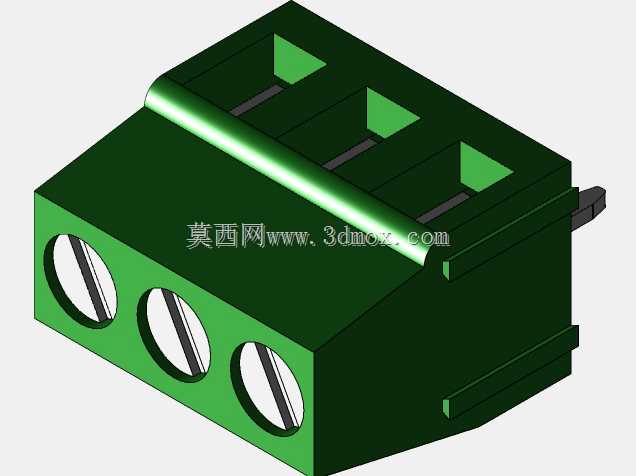

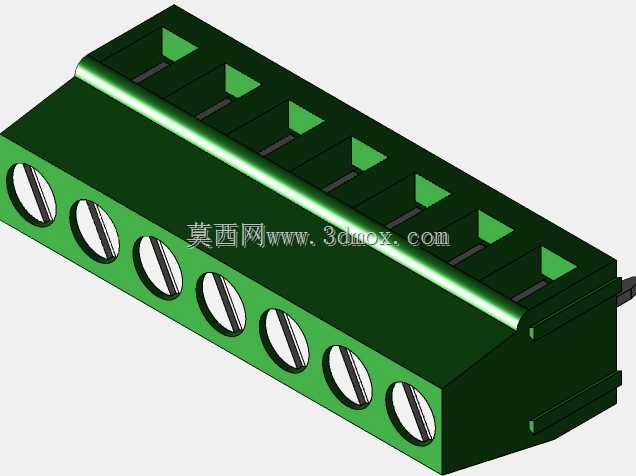

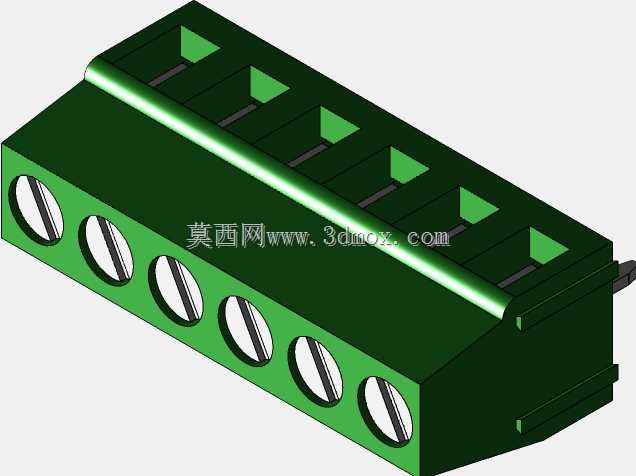

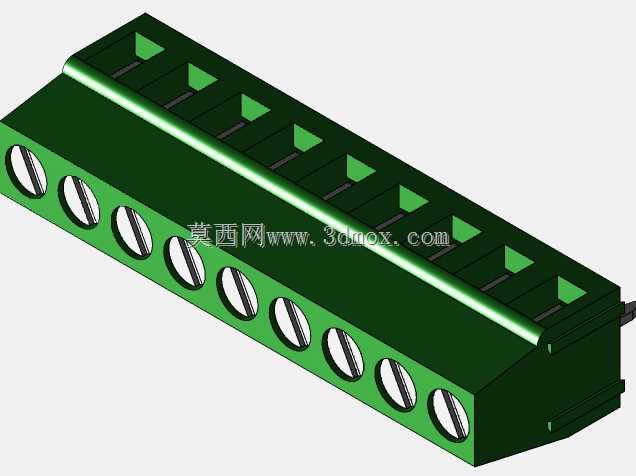

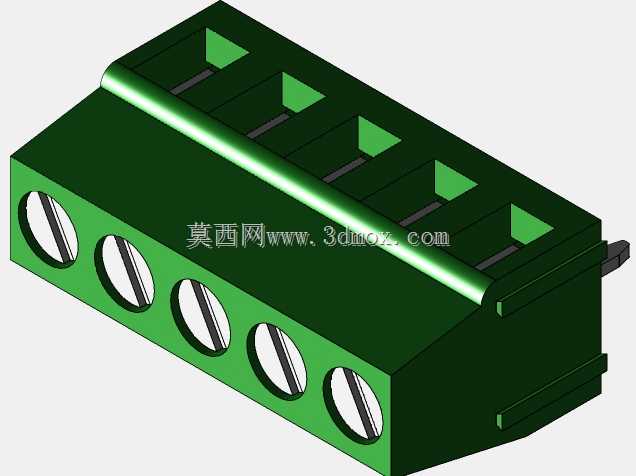

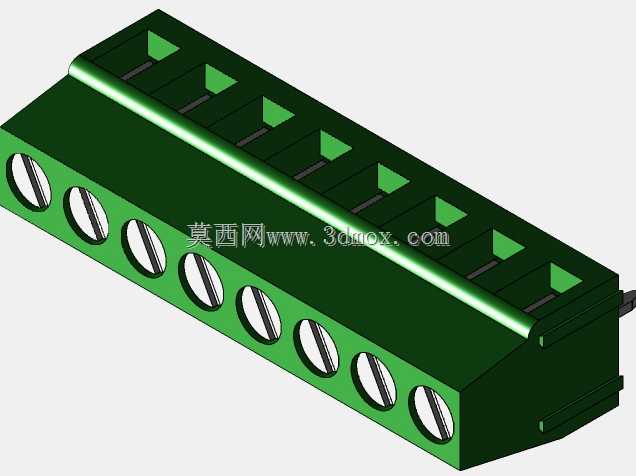

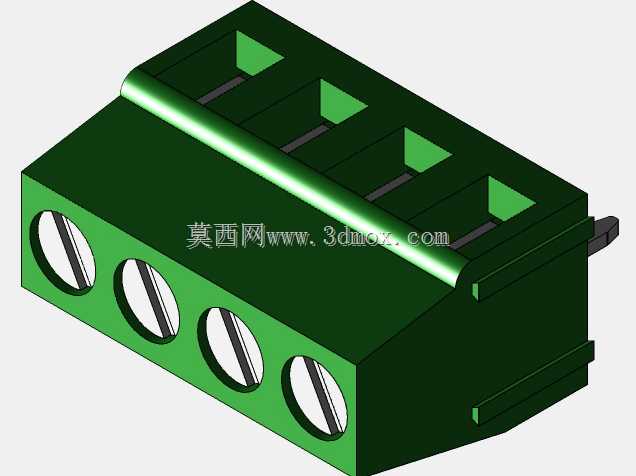

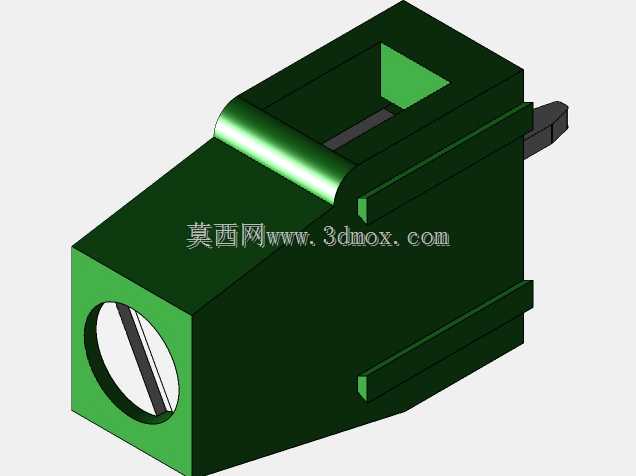

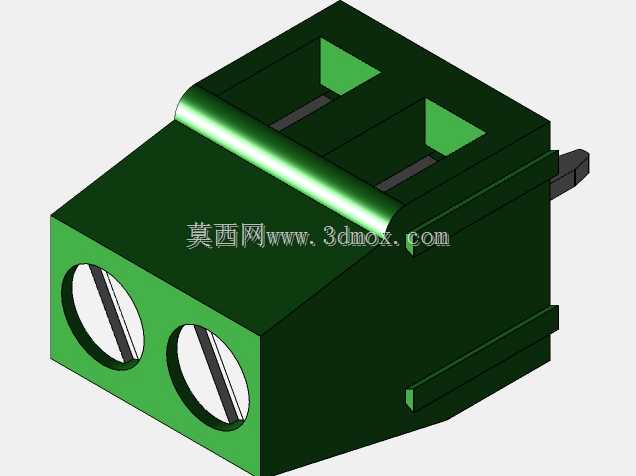

5.08mm间距插拔式接线端子组件

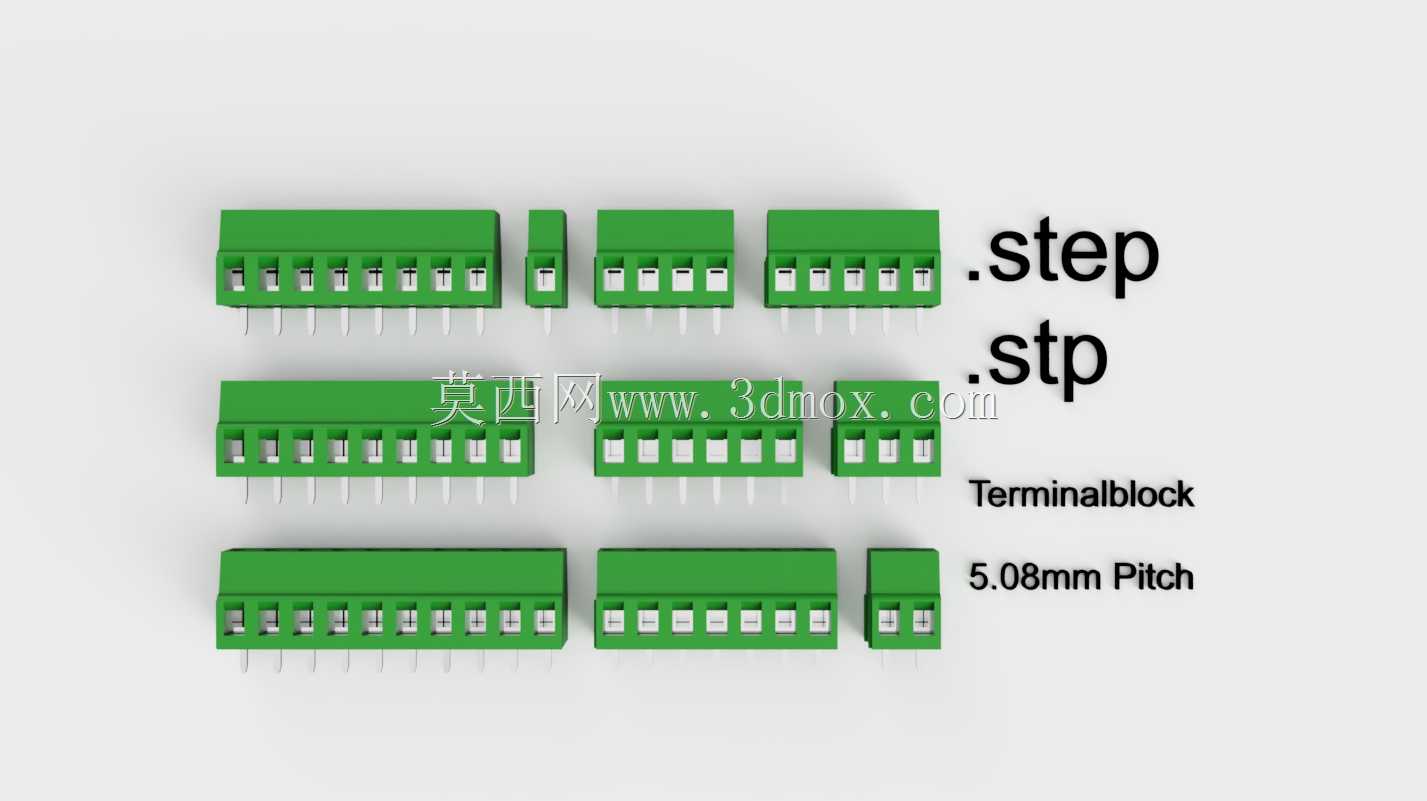

　　这套接线端子组件是电气控制回路里最常用的板端连接部件，日常做控制柜内PCB板布线、小型设备内部控制板接线时经常用到，核心作用是实现板载线路与外部导线的可靠可拆卸连接，避免直接焊接导线带来的后期维护拆换困难问题。整套模型覆盖了不同位数的规格，从2位到12位的常用极数都做了还原，适配不同回路数量的接线需求，不用在选型时因为位数不符额外拼接或者裁切，能直接匹配常规小功率控制回路的接线场景。设计上采用了5.08mm的标准间距，这个间距是行业内低压控制接线的通用规格，对应的焊盘孔位、插针间距完全符合行业通用规范，直接导入PCB设计文件就能匹配封装，不用额外调整孔位坐标，能大幅缩短画板的核对时间。端子的插针采用直插式设计，

　　针脚长度刚好适配常规1.6mm板厚的PCB，过波峰焊时不会因为针脚过长蹭到传送带，也不会因为过短导致焊锡浸润不足，插针的根部做了限位凸台，插装时能直接卡在PCB表面，保证焊接高度一致，不会出现高低歪斜的情况。端子的塑料基座采用了常见的绿色阻燃PA材质造型，侧壁做了加强筋结构，插拔接线的时候不会因为用力过大导致基座开裂，接线位的压线框采用升降式结构，拧紧螺丝时能平稳压住导线线芯，不会压伤单股硬线的线芯，也能牢牢夹紧多股软线，避免拉扯时导线脱出。安装边界上，整套端子的本体高度、插针伸出长度、相邻端子的拼接间隙都做了还原，排布多组端子时能准确预留操作空间，不会出现端子之间间距过小导致螺丝刀无法操作压线螺丝的问题，

　　也能准确核算PCB板上的占用面积，避免和板上其他电容、继电器等元件产生干涉。在机床控制板、小型自动化设备IO板、电源模块板卡的设计里，这类端子是用量很大的基础元件，建模时还原了每一处细节，包括端子侧面的拼接卡扣、压线螺丝的头部槽型、基座上的极性标识凹槽，做装配模拟时能完全还原实际装配的状态，不会出现模型和实物装配逻辑不符的问题，不管是做整机布线验证，还是做PCB元件库的封装参考，都能直接复用，不用再反复核对实物尺寸调整模型参数。
