直插式有源蜂鸣器结构三维建模

　　在工控板卡设计、消费电子内部结构排布、小型报警装置开发的过程中，直插式蜂鸣器是出现频率极高的电声提示元件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，导致后期PCB打样后出现元件干涉、引脚长度不匹配、发声面被结构件遮挡导致音量衰减的问题，这个三维模型完全还原了量产直插蜂鸣器的真实结构细节，能直接导入装配体完成干涉检查，省去手动测绘元件的重复工作。

　　从实际使用场景来看，这类圆柱型直插蜂鸣器的应用覆盖极广，小到家电控制板的按键提示音、故障报警输出，大到工业控制柜的状态提示、门禁系统的反馈发声，甚至小型玩具的音效输出都能见到它的身影，它不需要额外搭建音频驱动电路，只要给引脚通上匹配的额定直流电压就能发出固定频率的提示音，相比贴片式蜂鸣器，直插封装的焊接强度更高，抗振动性能更好，在存在一定机械振动的工业设备场景下可靠性更优，不会因为长期振动出现脱焊掉落的问题。

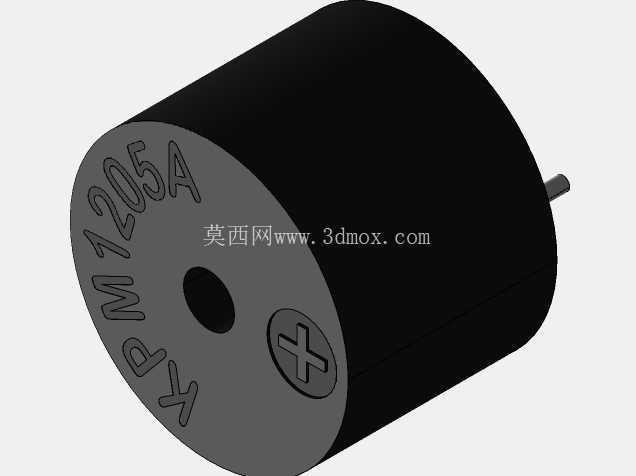

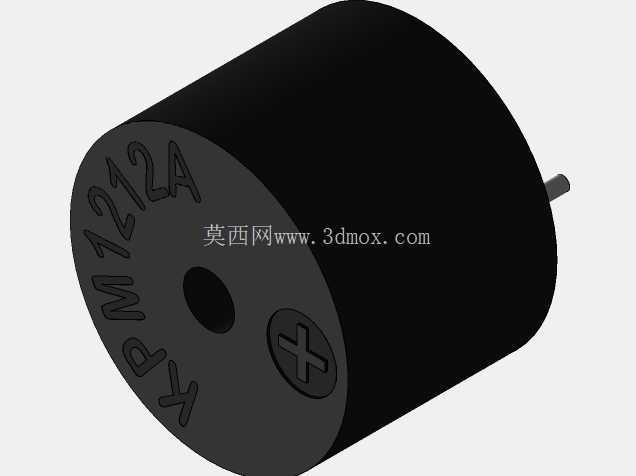

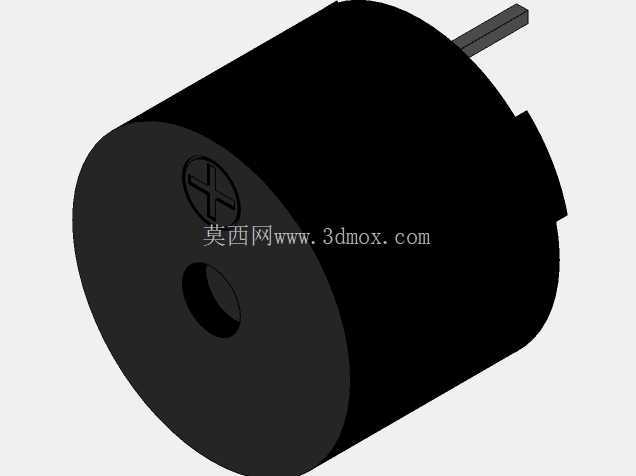

　　模型的结构设计完全贴合量产元件的真实尺寸，主体为圆柱型黑色塑封外壳，外壳端面做了细微的倒角处理，避免生产组装过程中锋利边缘划伤操作人员或者相邻线材，端面上预留的出声小孔位置、孔径大小都和实物一致，设计时如果要在蜂鸣器对应的外壳位置开出声孔，可以直接参考这个模型的出声面位置预留对齐的开孔区域，避免开孔偏移导致声音被壳体遮挡，实际测试中如果出声面被遮挡超过三分之一，蜂鸣器的传播音量会下降40%以上，很多新手结构设计师容易在这个细节上踩坑，导致成品提示音过小达不到设计要求。

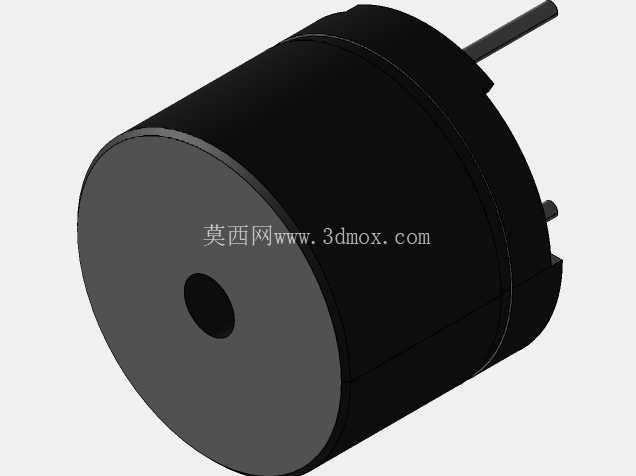

　　引脚部分的设计还原了真实直插元件的引脚间距、引脚直径和引脚伸出长度，两个引脚分别对应正负极，端面上的极性标识位置清晰准确，导入PCB设计软件时可以直接匹配对应的封装焊盘，不需要反复调整引脚间距，很多工程师手动建模时容易把引脚长度做的过长或者过短，引脚过长会导致元件插装后高出PCB过多，占用壳体内部的垂直空间，引脚过短则会导致波峰焊时焊锡无法充分包裹引脚，出现虚焊的隐患，这个模型的引脚伸出长度完全按照行业通用的量产规格制作，插装后引脚穿过PCB背面的伸出长度刚好符合波峰焊的工艺要求，不需要额外剪脚处理。

　　从安装边界来看，这个蜂鸣器的圆柱外径、整体高度都做了精准的还原，在排布板卡结构时，可以直接以模型的外圆柱面作为干涉检查的基准，预留出足够的安装空间，要注意蜂鸣器的外壳和周边电解电容、接插件等较高元件之间要留出至少1mm的间隙，避免组装过程中元件挤压导致蜂鸣器外壳变形，影响内部发声振膜的正常振动，另外要注意蜂鸣器的安装方向，出声面要尽量朝向设备外壳的出声孔方向，不要紧贴PCB或者其他结构件安装，预留出至少0.5mm的出声间隙，保证声音可以正常传播。

　　很多工程师在选型时容易混淆有源蜂鸣器和无源蜂鸣器的结构差异，这个模型对应的是有源直插蜂鸣器，内部自带振荡电路，通电即可发声，不需要外部提供方波驱动信号，对驱动电路的要求更低，适合IO口直接驱动的简单提示场景，模型的塑封外壳厚度、内部腔体的结构比例都和实物一致，如果需要做蜂鸣器的声学仿真，也可以直接基于这个模型提取内部腔体结构，不需要重新绘制腔体轮廓，能大幅缩短仿真前的建模周期。

　　在做设备的BOM清单整理时，也可以直接参考这个模型的尺寸参数匹配对应的物料编号，不需要反复核对供应商的规格书，避免出现选型错误导致物料买回来无法安装的问题，很多小批量设备开发过程中，就是因为结构阶段没有准确的元件模型，导致组装时发现蜂鸣器顶住外壳，不得不临时打磨壳体或者更换元件，耽误项目的交付周期，这类标准化的电子元件三维模型，最大的价值就是在设计阶段提前排除所有安装干涉问题，把结构验证的环节前置，减少后期打样的修改次数。

　　另外要注意，这类蜂鸣器的两个引脚是刚性直插引脚，安装时不要过度弯折引脚，否则容易导致内部引脚和振荡电路的连接断开，模型里的引脚根部做了和实物一致的应力释放结构，在做装配仿真时可以模拟引脚的受力情况，避免设计的安装结构导致引脚承受过大的弯折应力，提升产品的长期使用可靠性。
